Пояснительная записка (в программе Word) 2 страницы расчетов, 2 рис.
Чертежи (в программе Компас) 7 листов плакатов и чертежей
ВУЗ СамГТУ

Курсовой проект по дисциплине: «Электромеханика»

В данной работе приведены механические расчеты. Такие как участки вала по длине сердечника атмосферного давления и сила тяжести сердечника ротора с обмоткой. Номинальный момент вращения. Первоначальный расчет эксцентриситет сердечника ротора.
Установившейся прогиб вала под воздействием сил магнитной тяги. Результирующий прогиб вала. Определение критической точки частоты вращения. Прогиб от силы тяжести упругой муфты. Первая критичная частота вращения. Анализ и расчет вала на прочность. Дополнительный прогиб от силы.

Чертежи курсовой работы (в программе Компас)

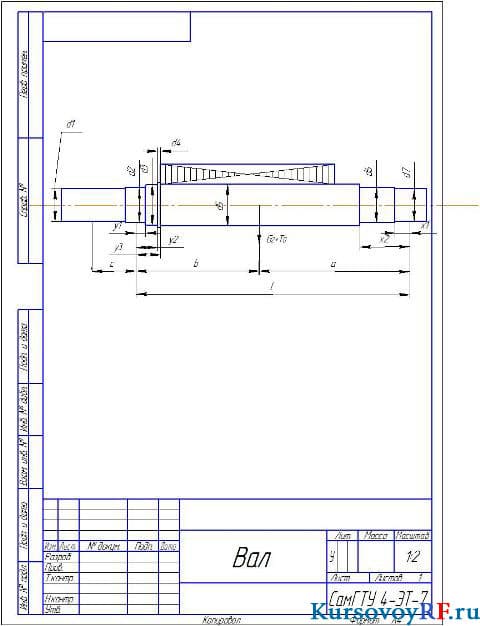

1.Чертеж вала (формат А4 )

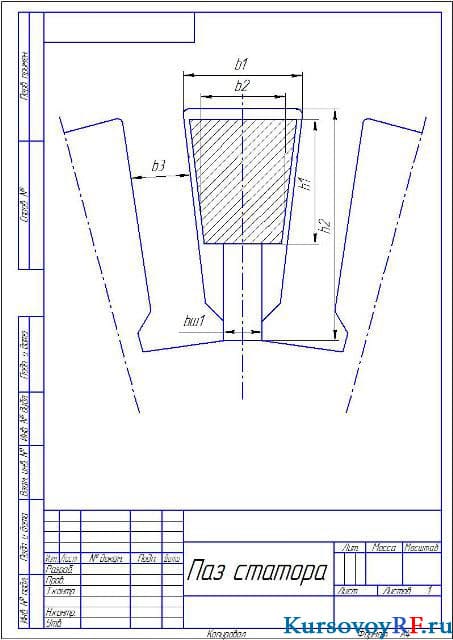

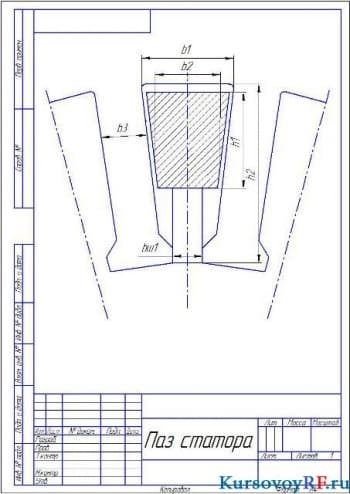

2.Чертеж паза статора (формат А4)

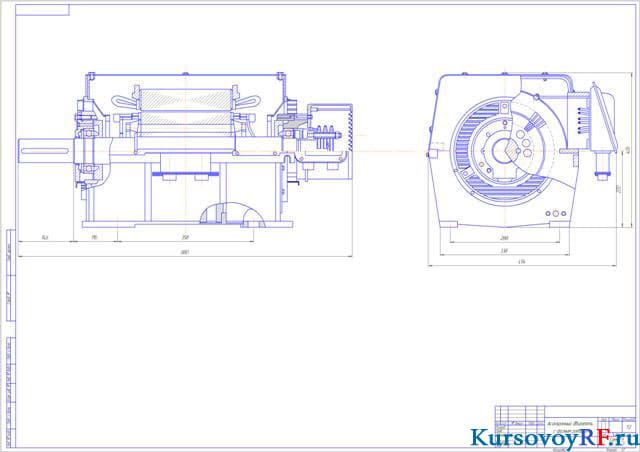

3. Чертеж асинхронного двигателя с фазным ротором (формат А1)

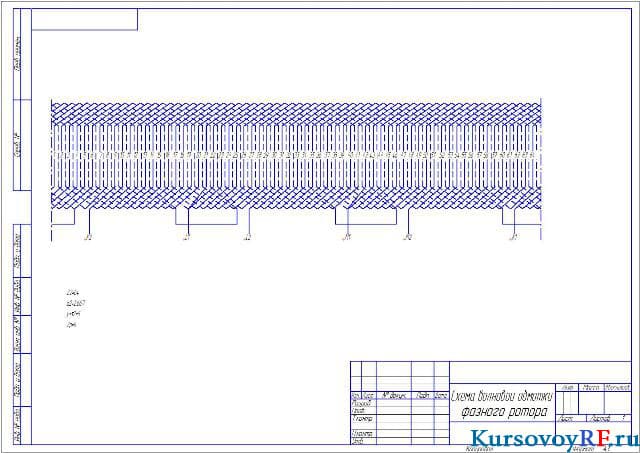

4.Чертеж схемы волновой обмотки фазного ротора (формат А3)

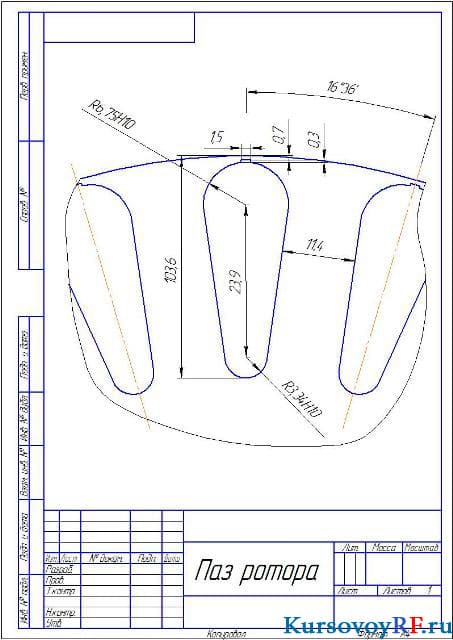

5. Чертеж паза ротора (формат А4)

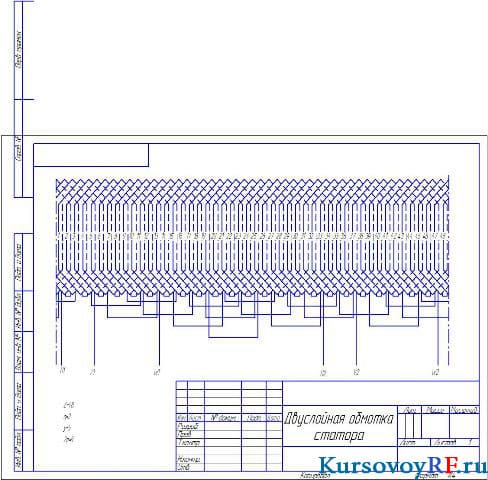

6.Чертеж двухслойной обмотки статора (формат А4)

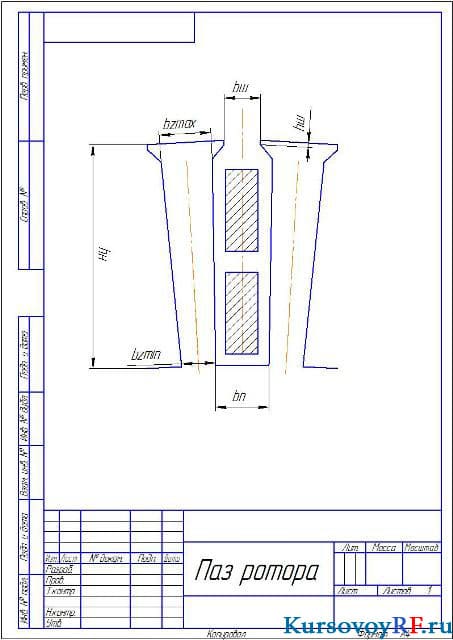

7. Чертеж паза ротора (формат А4)
