Трансформатор ТМ-250 с чертежом

Пояснительная записка (в программе Word) 25 стр., 2 табл.
Чертежи (в программе Компас) 1 лист плакатов и чертежей

Курсовой проект по дисциплине: «Электротехника»

В курсовой работе были произведены все возможные расчеты, такие как номинальная  мощность трансформатора и номинальные токи в его обмотках вида  ВН и НН трансформатора. Выполнен проверочный расчет магнитопровода трансформатора. Рассчитаны  потери  в магнитопроводе и в обмотках трансформатора, были сравнены  с допустимыми по ГОСТ для данного вида трансформатора. Была определено оптимальное число витков в обмотках  ВН  и  НН. Проведена  правильность расчета по всем ступеням трансформации. Выбрана главная изоляция трансформатора и типы обмоток ВН и НН трансформатора. Выполнен расчет потерь в обмотках трансформатора. Выполнены тепловые расчеты трансформатора и определена удельная теплоотдача обмоток.

Чертежи курсовой работы (в программе Компас)

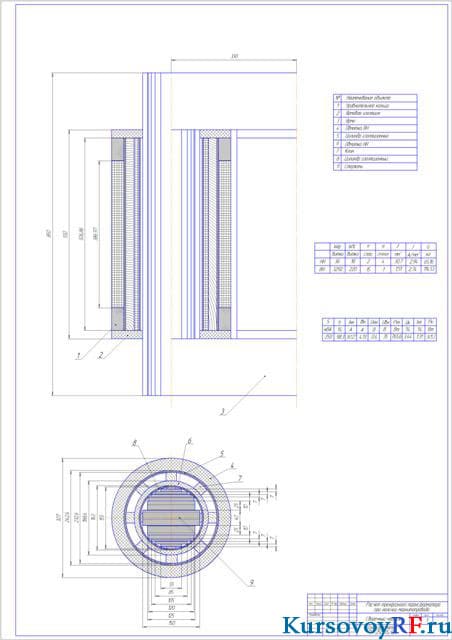

1.Чертеж сборочный  (формат А1)
