Синтез и кинематическое исследование механизмов

Пояснительная записка (в программе Word) 30 с., 1 табл., 2 рис.
Чертежи (в программе Компас) 4 листа плакатов и чертежей

Проект по дисциплине «ТММ»

В представленном курсовом проекте было проведено кинематическое исследование рычажного механизма. Составлена структурная схема механизма. Построены планы механизма, скоростей, ускорений и кинематических диаграмм. Произведен силовой расчет. Определены силы полезного сопротивления, значения скоростей и ускорений, а также сил инерции звеньев. Вычислен уравновешивающий момент методом Жуковского. Выполнен синтез кулачкового механизма с роликовым толкателем, составлена схема механизма. Найдены масштабные коэффициенты и ординаты диаграммы перемещения. Графически определён наименьший радиус кулачка, построен профиль кулачка. Выполнен синтез и кинематический анализ планетарного механизма. Дополнительные материалы: 4 дубликата чертежей в Автокаде, Синтез планетарного и кулачкового механизма в Блокноте 2 листа.

Чертежи

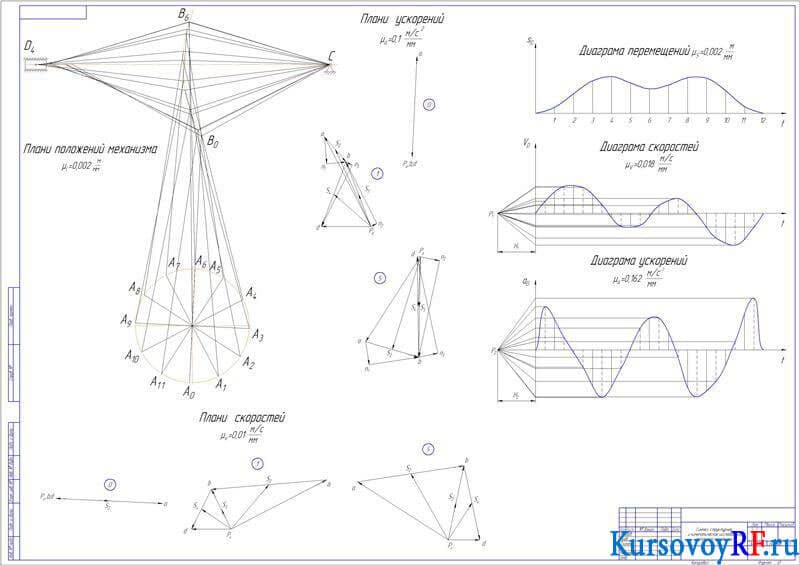

1. Чертеж Синтез, структурное кинематическое исследование рычажного механизма (формат А1)

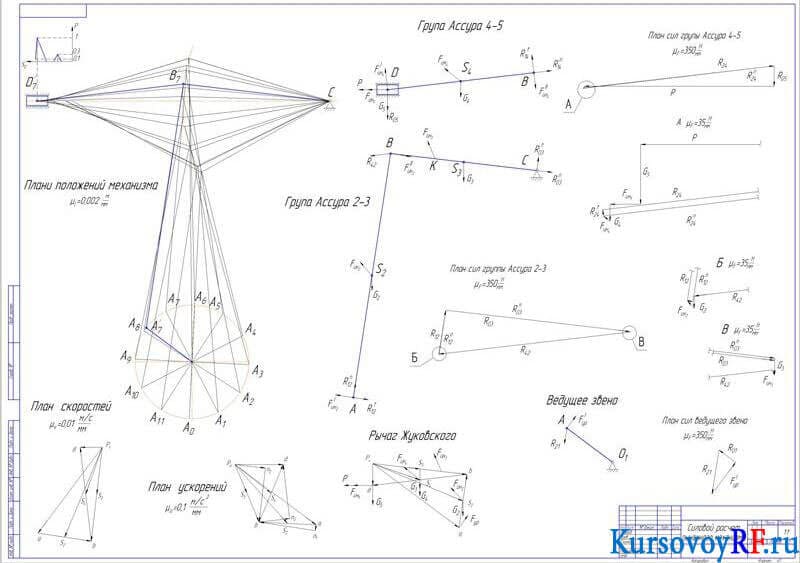

2. Чертеж Силовой расчет рычажного механизма (формат А1)

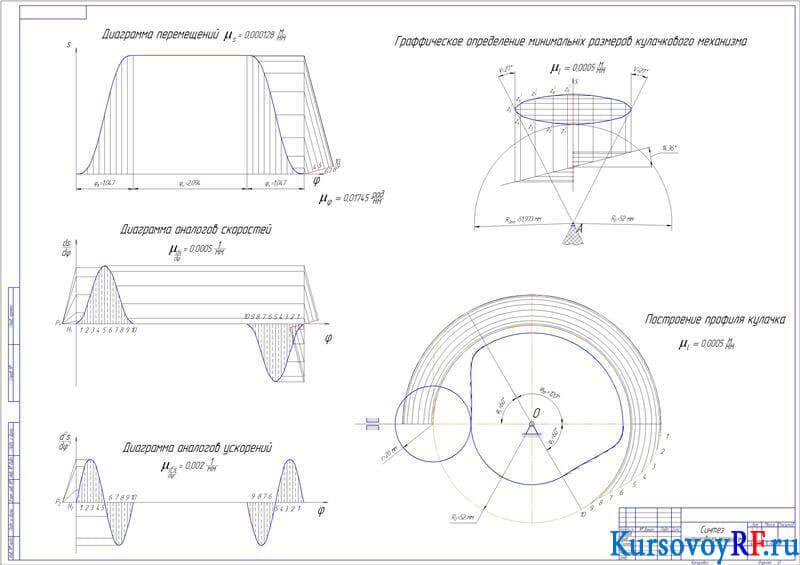

3. Чертеж Синтез кулачкового механизма (формат А1)

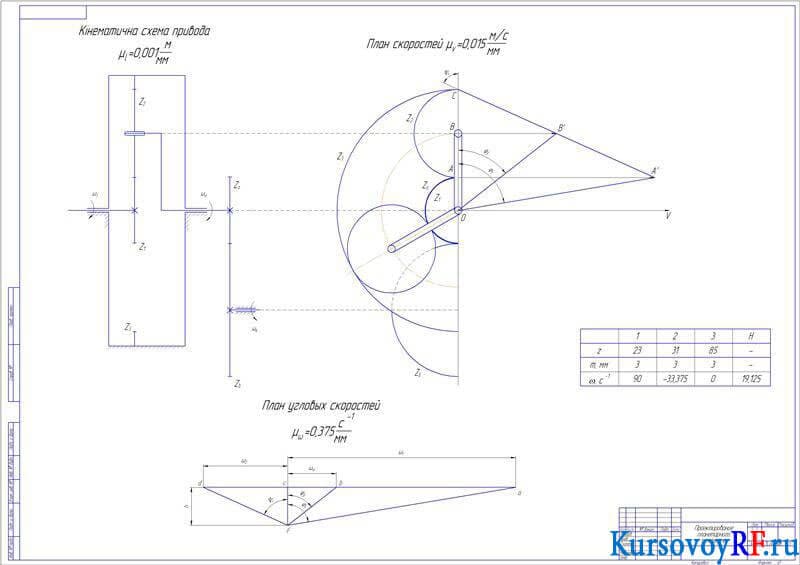

4. Чертеж Проектирование планетарного механизма (формат А1)
