Содержание
Аннотация
Введение
Технико - экономическое обоснование
1. Аналитический обзор существующего оборудования
1.1 Шахта печи
1.2 Загрузочное устройство шахтной печи
1.3 Выгрузочное устройство шахтной печи
2 Сущность модернизации. Построение и принцип работы оборудования
3. Подбор конструкционных материалов
4.Технологичний процесс изготовления вал-шестерня
5. Расчетная часть
5.1 Расчет известково-обжиговой печи на ветровые нагрузки для района ветровых нагрузок на отметке 6,4 м.
5.2 Расчет опорной колонны
5.3 Расчет обечайки корпуса печи
5.4 Расчет теплоизоляции печи
6. Правила монтажа, эксплуатации и ремонта
7. Автоматизация
8. Охрана труда
9. Гражданская оборона
10. Охрана окружающей природной среды
11. Научно-исследовательская работа
11.1. Модернизация загрузочного устройства
12. Технико-экономические расчеты
Вывод
Список литературы
Состав чертежей

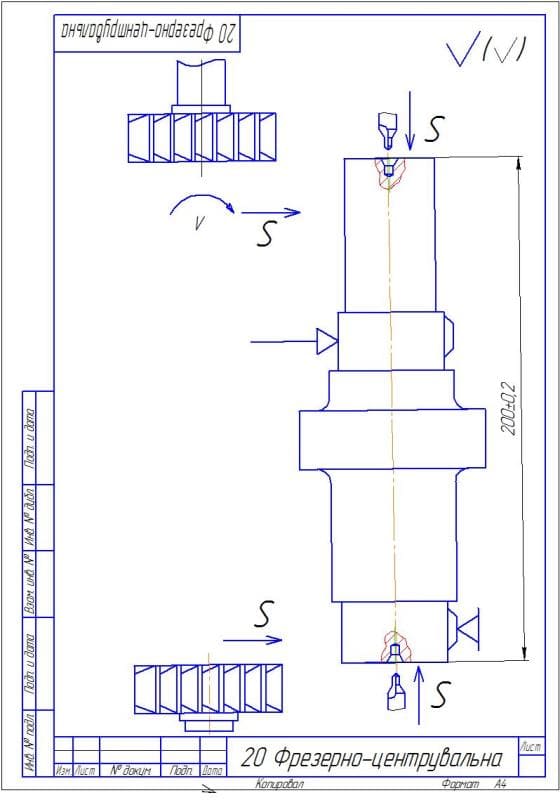

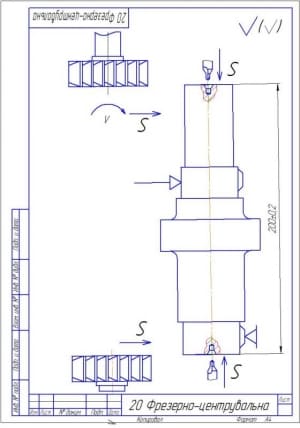

- Фрезерно-центровальная операция А4
- и

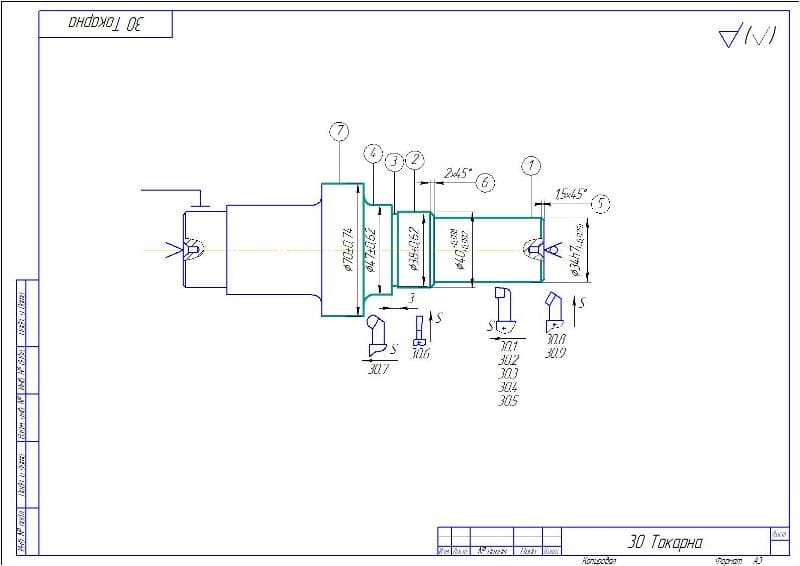

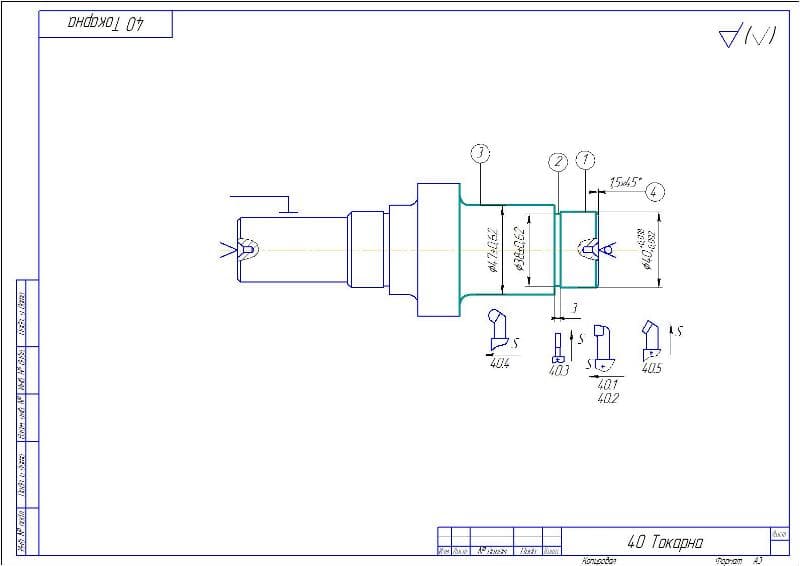

- 3.Токарная операция 2хА3
- и

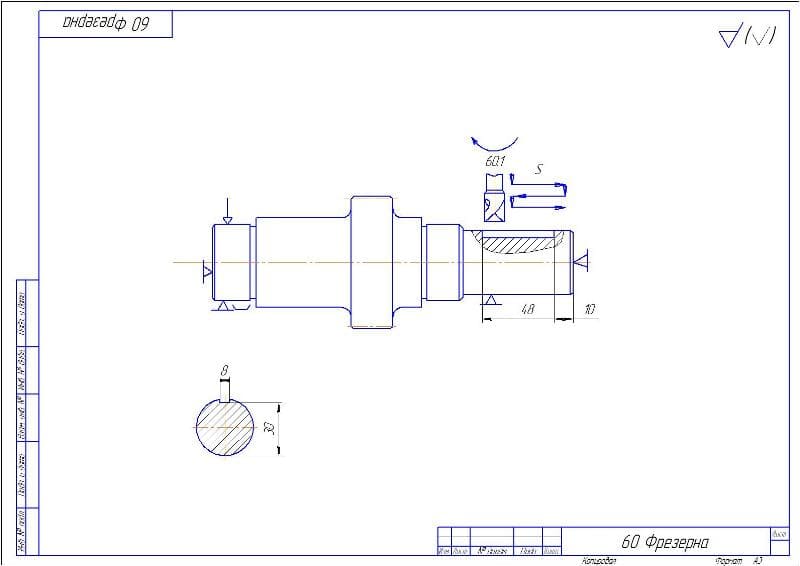

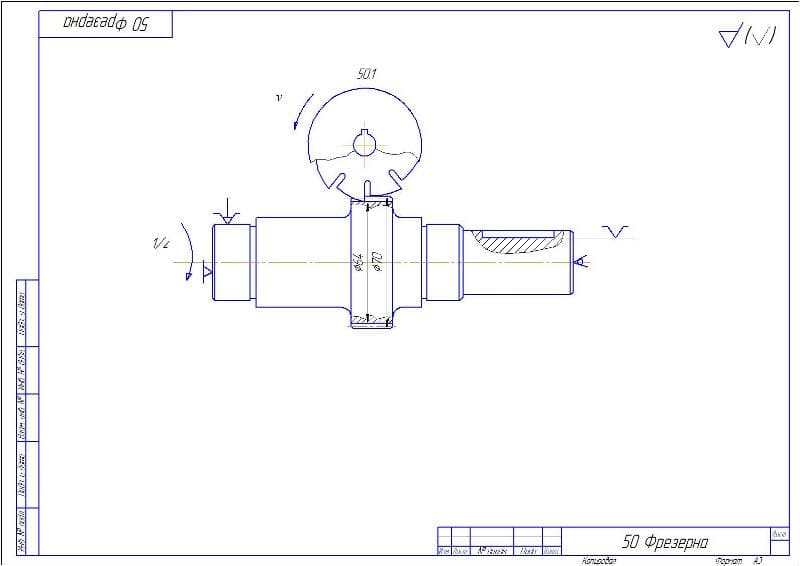

- 5. Чертеж Фрезерная операция 2хА3

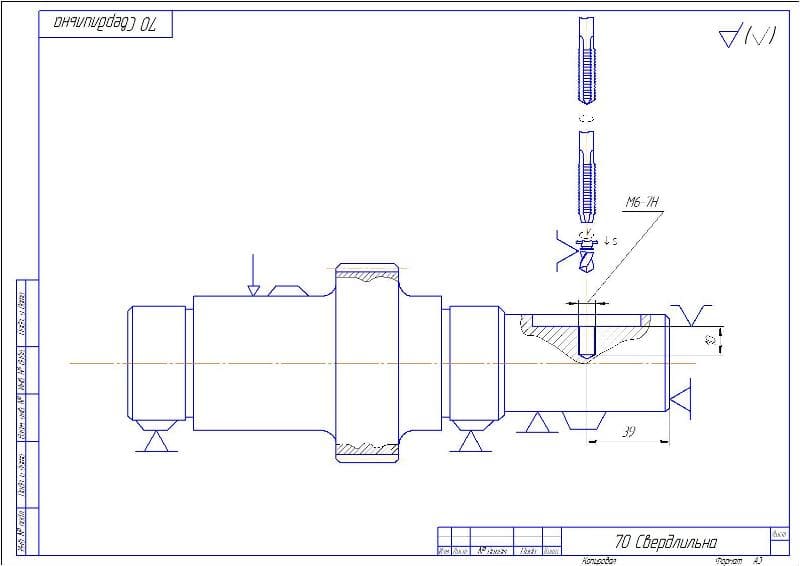

- Сверлильная операция А3

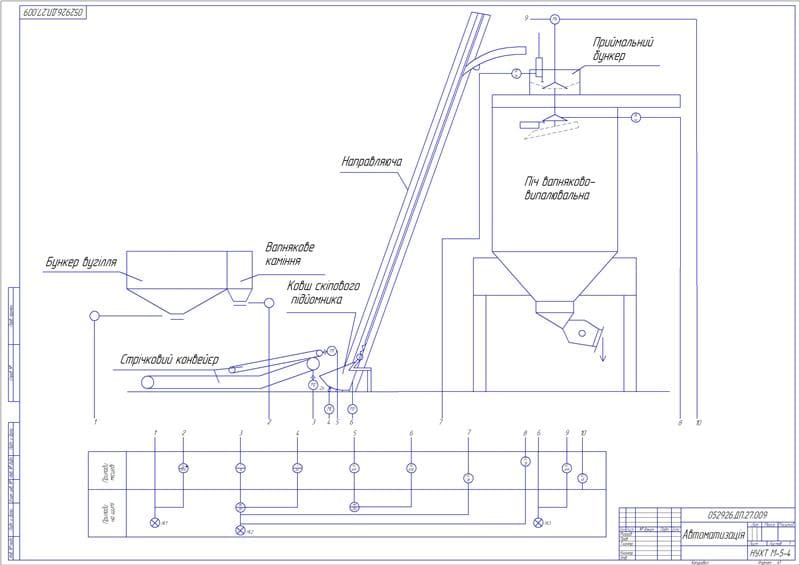

- Чертеж автоматизации А1

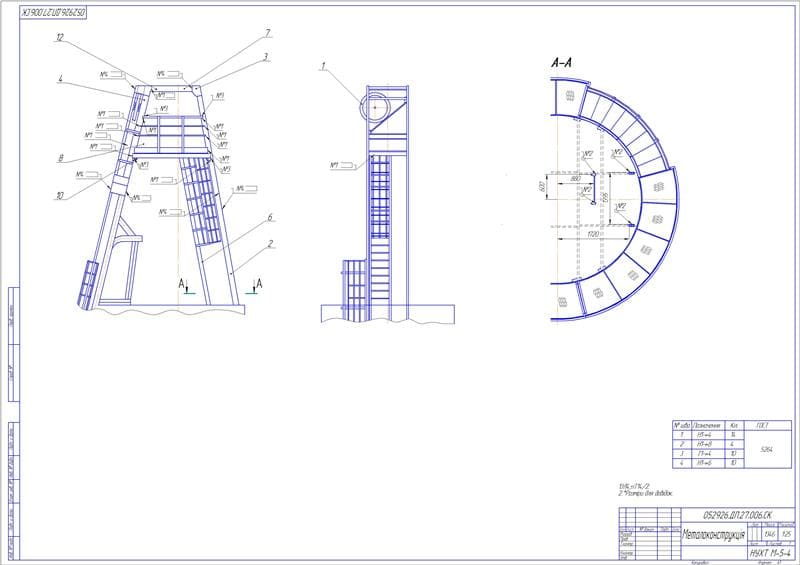

- Металлоконструкция в сборе А1

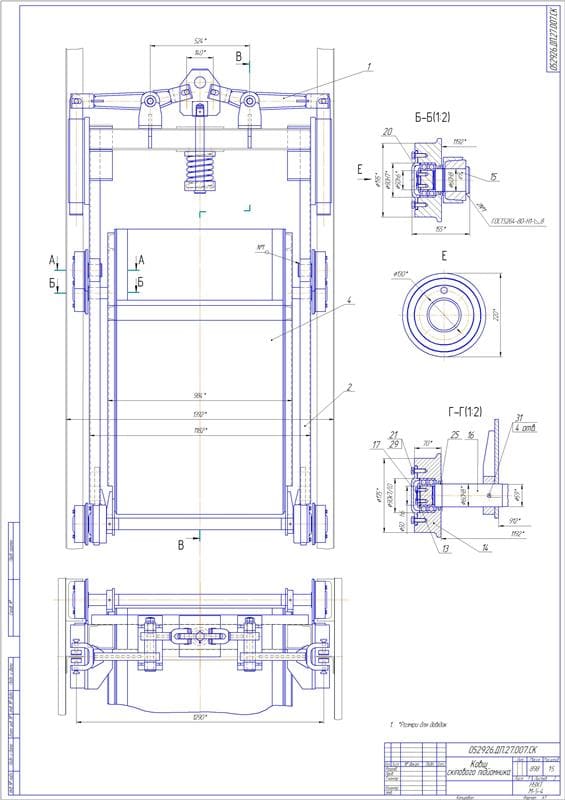

- Чертеж сборочный ковша скипового подъемника А1

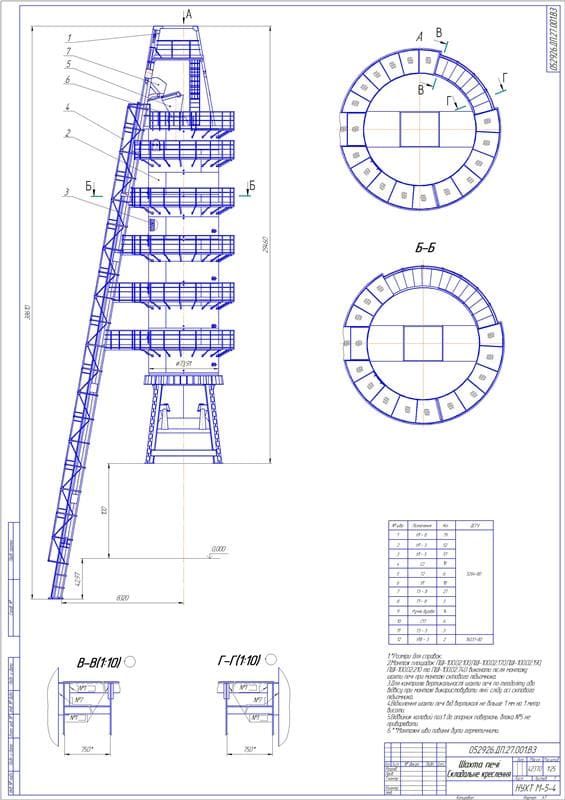

- Шахта печи в сборе А1

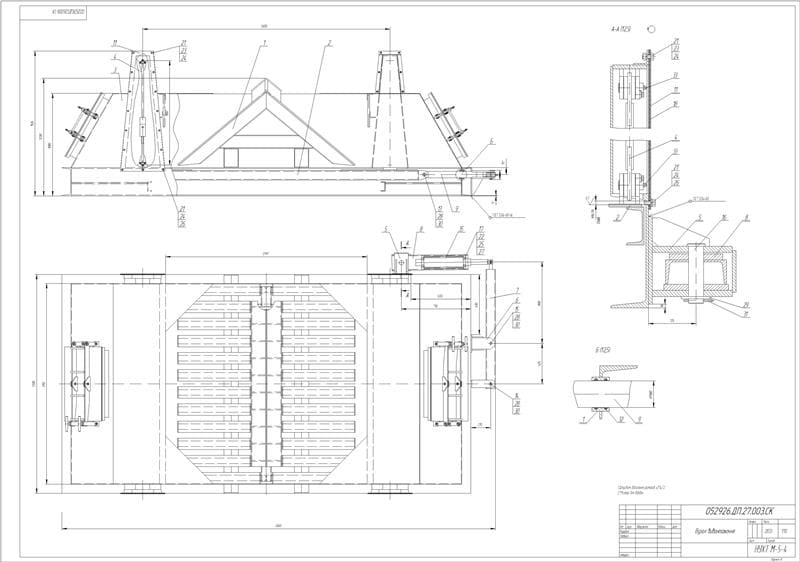

- Сборочный чертеж узла выгрузки А1

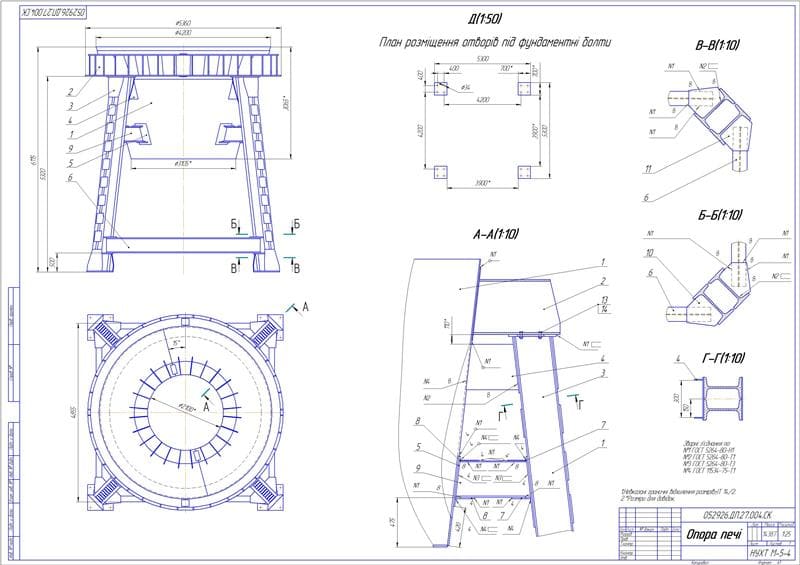

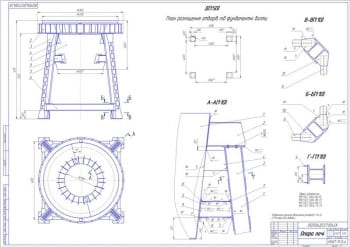

- Опора печи А1

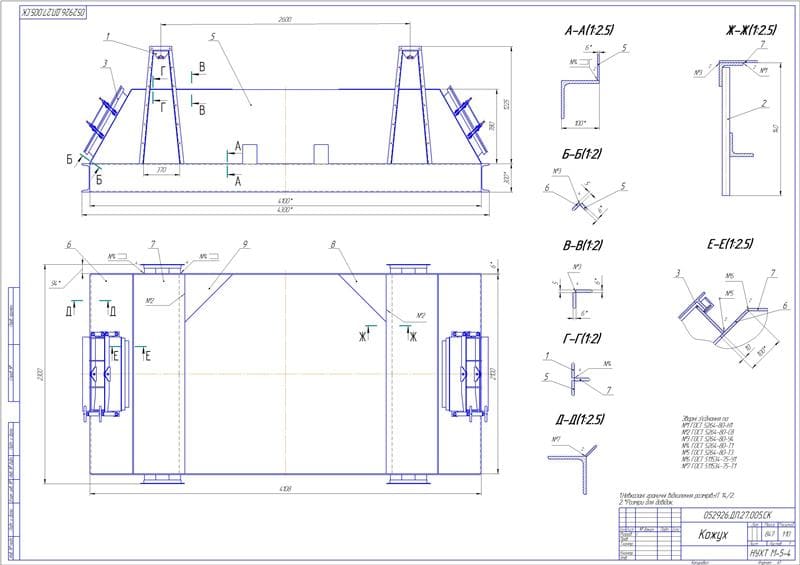

- Рабочий чертеж кожуха А1

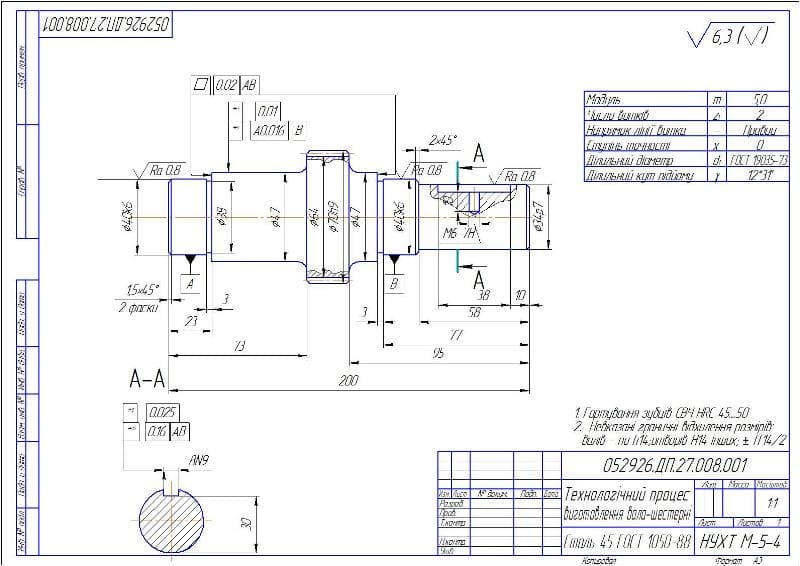

- Технологический процесс изготовления вала-шестерни А3

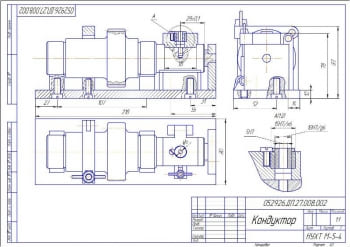

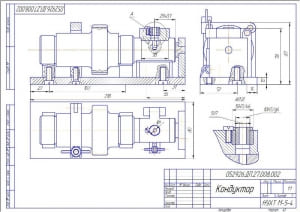

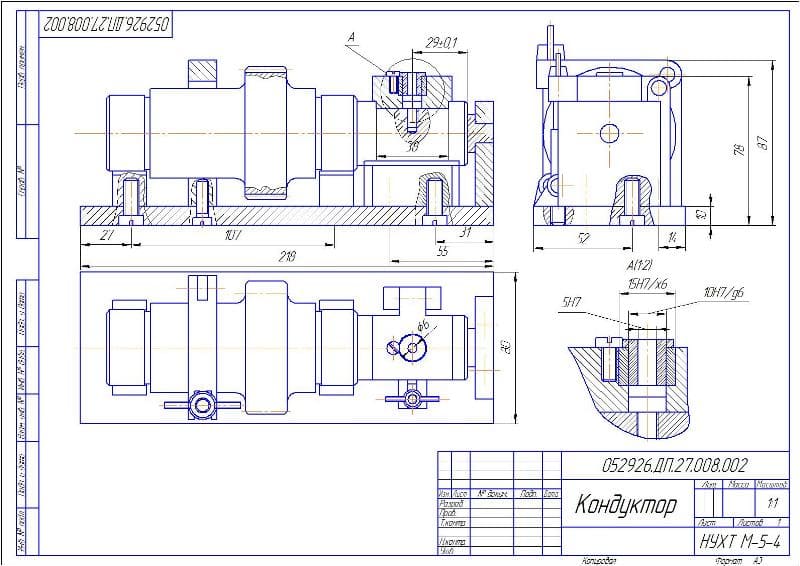

- Чертеж кондуктор А3
Описание
Тема представленной дипломной работы "Модернизация известково-обжиговой печи ПШИ-100 с целью повышения производительности до 120т / сутки". В данном проекте мы провели разработку известково-обжиговой печи ПШИ-100, которая открывает целый ряд возможностей, отсутствие которых раньше не давала гибко приспосабливаться к потребностям известковых отделений различных сахарных заводов.
Выполнено технико-экономическое обоснование. Проведен аналитический обзор существующего оборудования, рассмотрена шахтная, её загрузочное и выгрузочное устройство.
Определена сущность модернизации. Представлено погрузочно-разгрузочное устройство. Осуществлен выбор конструкционных материалов. Рассмотрен технологический процесс изготовления вал-шестерня. Выполнен расчет припусков и резки токарной операции. Разработан технологический маршрут изготовления вала.
В расчетной части дипломного проекта на основании представленных исходных данных был выполнен расчет известково-обжиговой печи на ветровые нагрузки для района ветровых нагрузок на отметке 6,4 м. Построена расчетная схема печи. Определены опорная колонна, обечайка корпуса печи и теплоизоляция.
Рассмотрены основные правила монтажа, эксплуатации и ремонта, а также автоматизации.
Изучены основные вопросы охраны окружающей природной среды. Выполнено экологическое обоснование разработки, дана характеристика выбросов и отходов предприятия. После изучения вопроса охраны окружающей среды можно сделать вывод о том, что узлы и элементы проектируемой машины выполняют только механические движения, которые не приводят к загрязнению окружающей среды.
На основании представленных исходных данных были выполнены технико-экономические расчеты. Определены капитальные вложения, изменение текущих расходов и показатели экономической эффективности. Приведены технико-экономические показатели дипломного проекта. В результате проведенных технико-экономических расчетов и их результатов можно сделать вывод о том, что разработка и внедрение печи ПШИ-100 является делом экономически целесообразной (индекс доходности - 3,1, индекс доходности - 4,1) и дает возможность: получать дополнительную прибыль в размере 2967557,5 грн., увеличить объем выпуска готовой продукции (сахара) в 3750 т., получать прибыль уже после 1,03 года после внедрения.
В графической части дипломного проекта были выполнены чертежи основных операций, автоматизации, металлоконструкции, ковша скипового подъемника, шахты, узла выгрузки, опоры и технологического процесса изготовления вала-шестерни. Составлена спецификация на 6 листах.
