В дипломной работе по модернизации дизельного двигателя КаМАЗ с переводом его на газодизель были описаны основные преимущества и недостатки газодизелей. Проведен анализ объекта проектирования. Дана общая характеристика предприятия и организация его производственного процесса. Рассмотрена принадлежность предприятия, виды выпускаемой продукции, производственные связи с другими предприятиями. Выполнен обзор предприятия и по признакам классификации предприятия, рассмотрена оргструктура управления и функции структурных подразделений. Представлена организация производственного процесса на предприятии. Определена динамика основных производственных, коммерческих, экономических и хозяйственных показателей деятельности по предприятию, согласно приложений. Представлена состав машино-тракторного парка МП ДСЭУ.
Проведен анализ существующих средств механизации и изучена технология для проектирования объекта. В технологическом разделе дипломного проекта были описаны основные свойства сжатого природного газа, как альтернативного топлива для дизельных двигателей. Определены эксплуатационно-технические требования к газовому топливу, физико-химические свойства сжатого природного газа. Выполнен предварительный расчет вместительности баллона, дана сравнительная характеристика природного газа и дизельного топлива. Рассмотрена основные особенности рабочего процесса двигателя при использовании в нем различных газообразных топлив. В конструкторском разделе на основании исходных данных были определены коэффициент избытка воздуха, параметры окружающей среды.
Состав чертежей

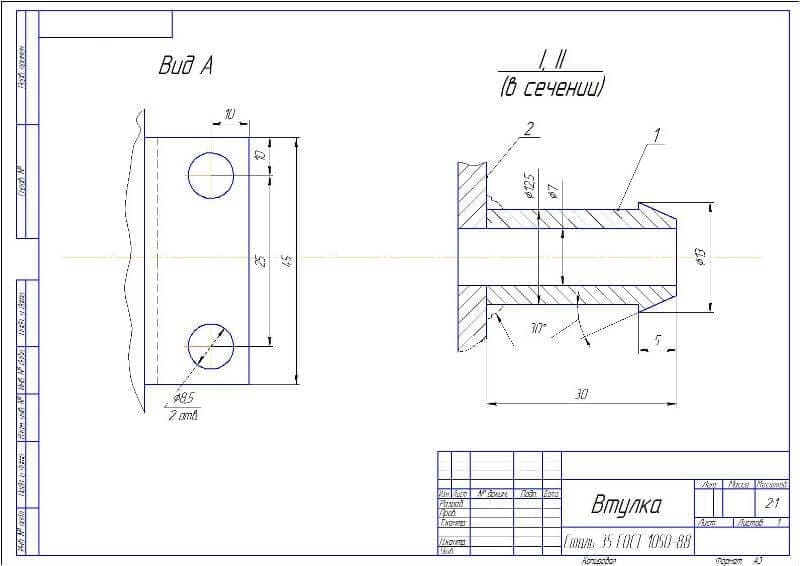

- Чертеж деталь втулка (А3)

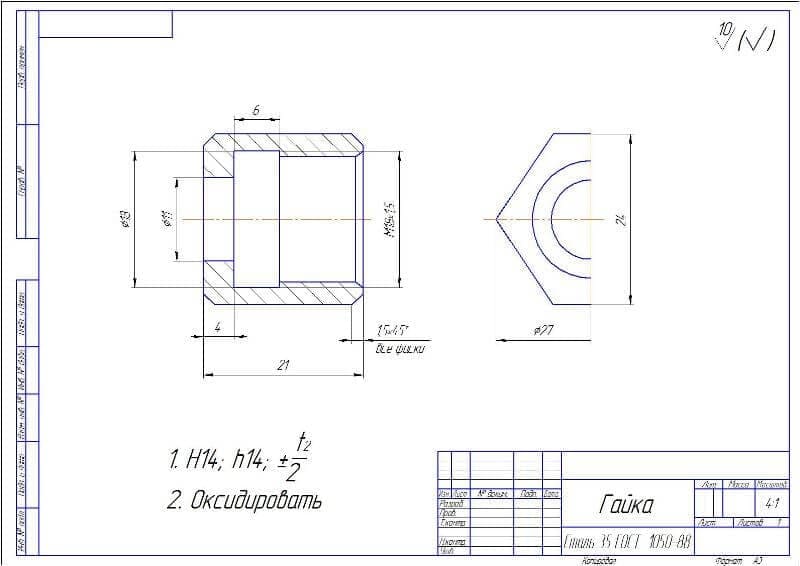

- Деталь гайка (А3)

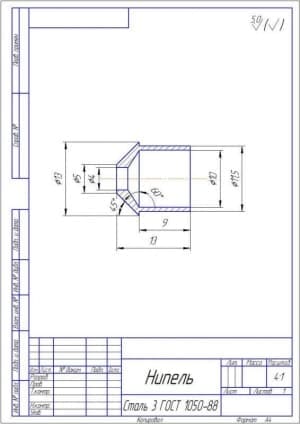

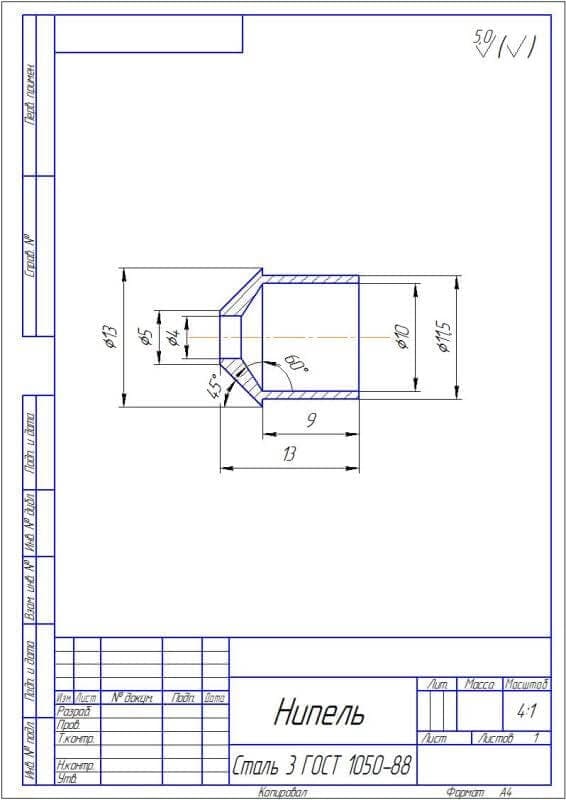

- Деталь нипель (А4)

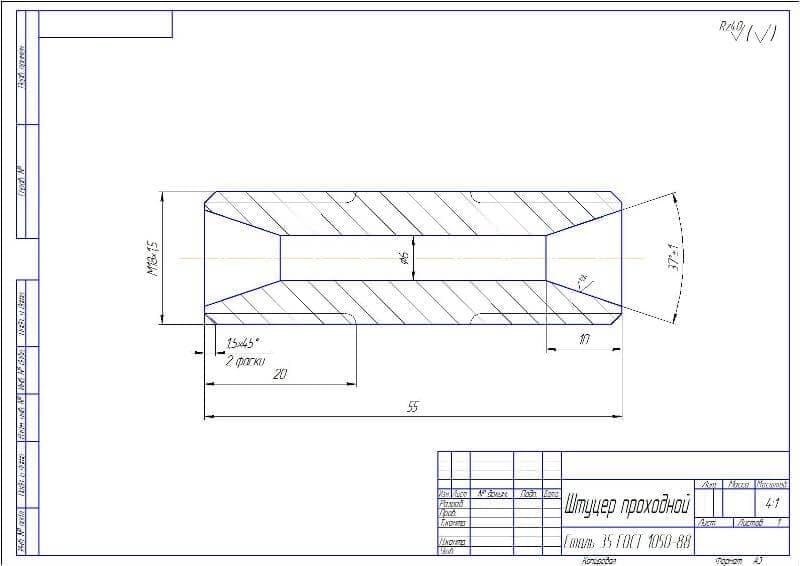

- Рабочий чертеж проходного штуцера (А3)

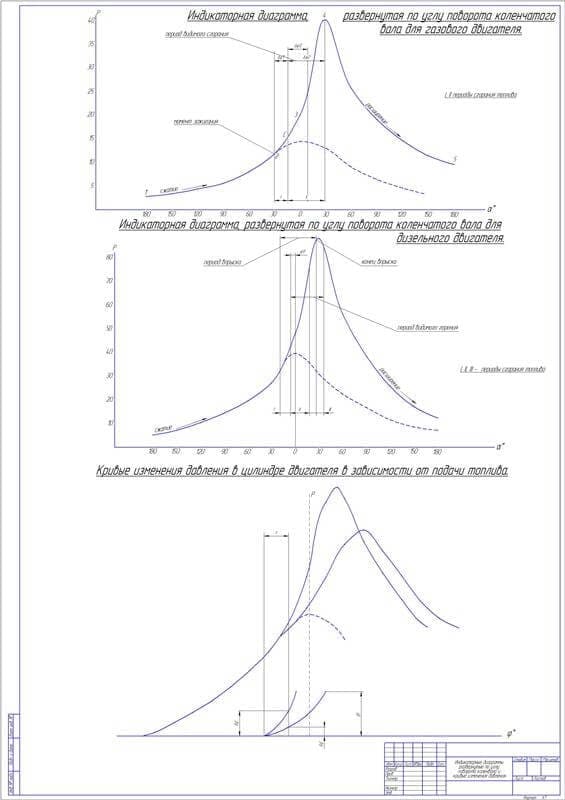

- Плакат индикаторные диаграммы развернутые по углу поворот коленвала и кривые изменения давления (А1)

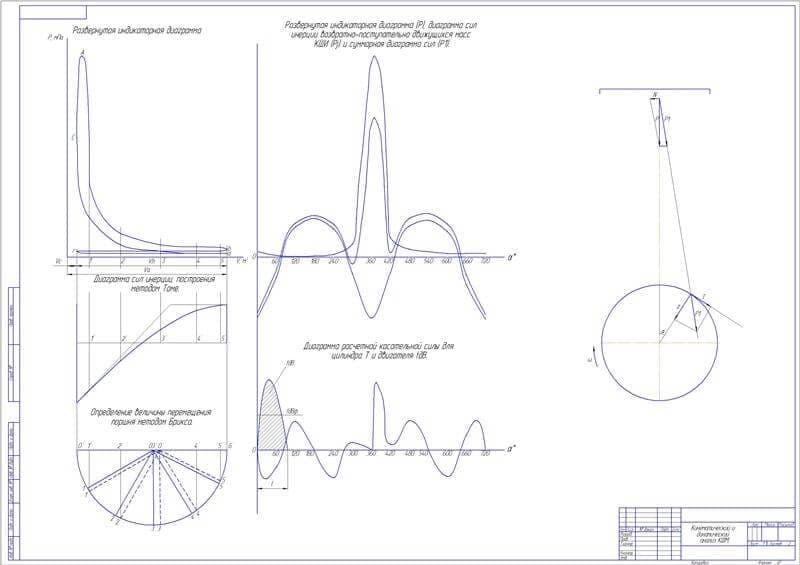

- Лист кинематического и динамического анализа КШМ (А1)

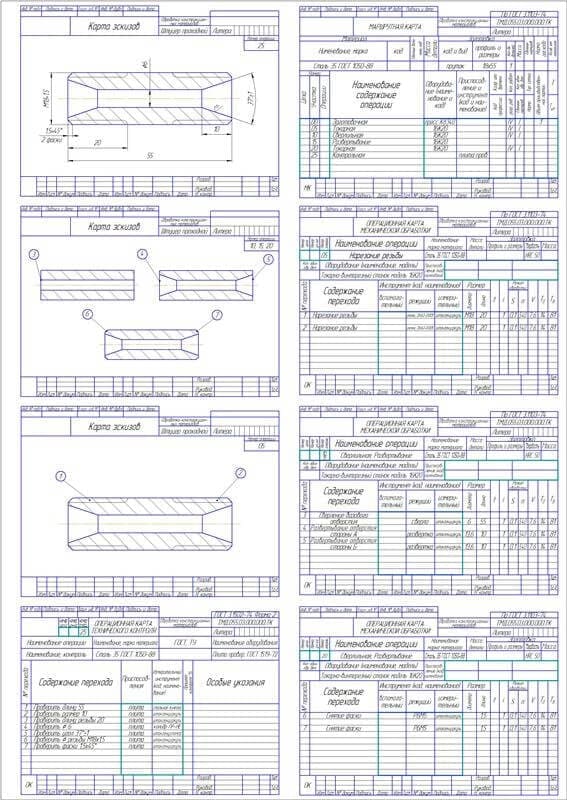

- Карты эскизов

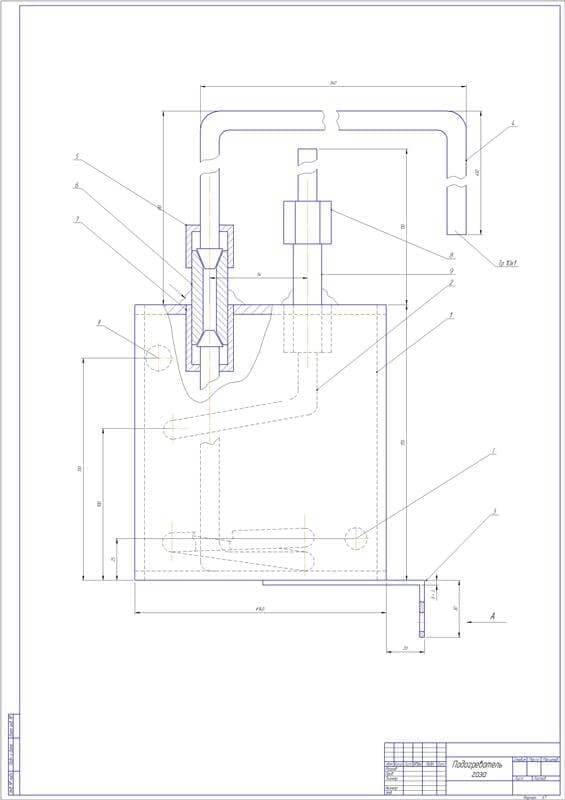

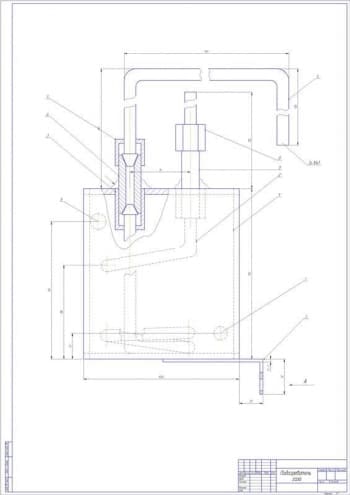

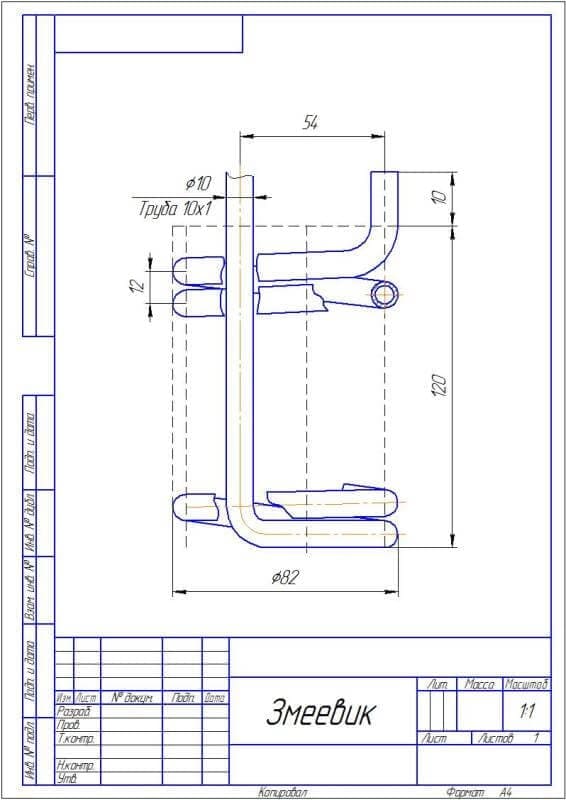

- Чертеж сборочный подогреватель газа (А1)

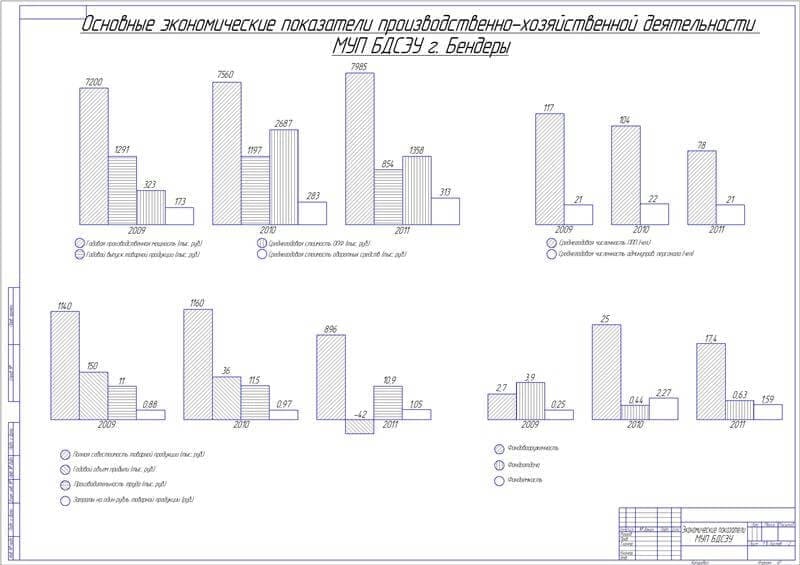

- Плакат экономические показатели МУП БДСЭУ (А1)

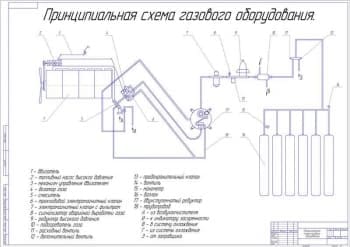

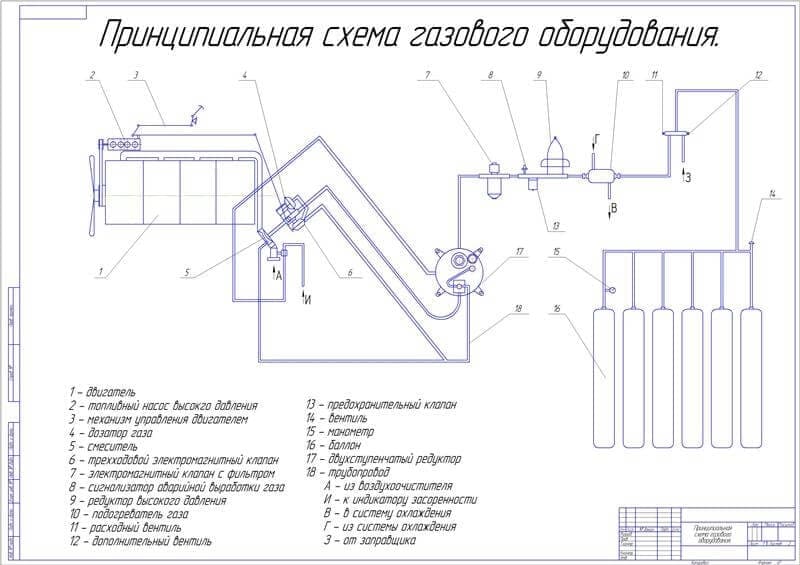

- Принципиальная схема газового оборудования (А1)

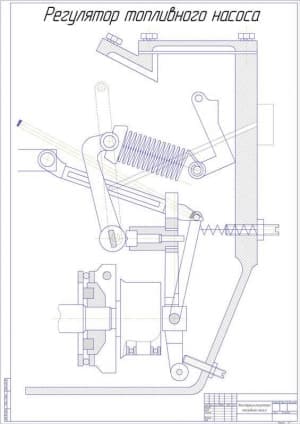

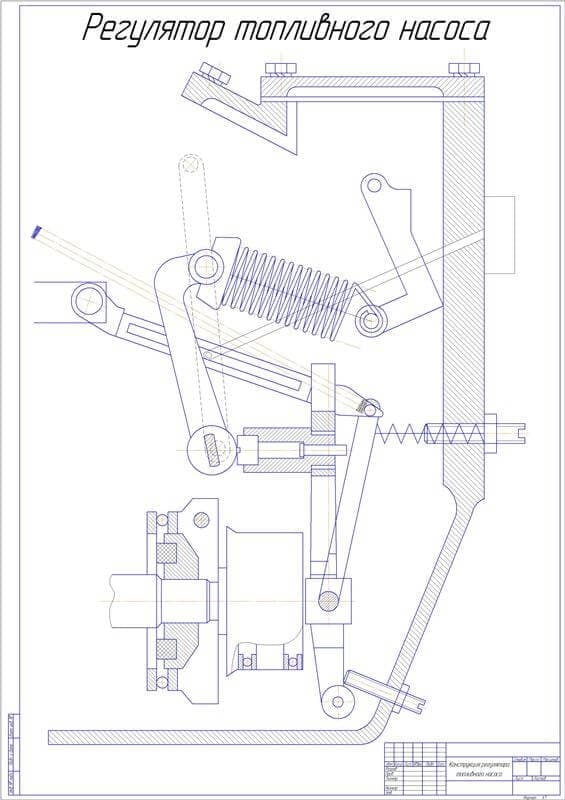

- Сборочный чертеж конструкции регулятора топливного насоса (А1)

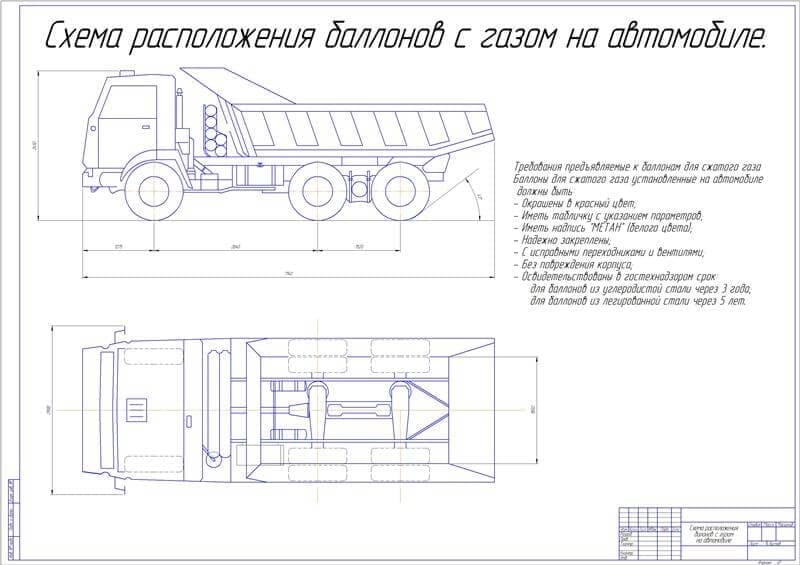

- Схема расположения баллонов с газом на автомобиле (А1)

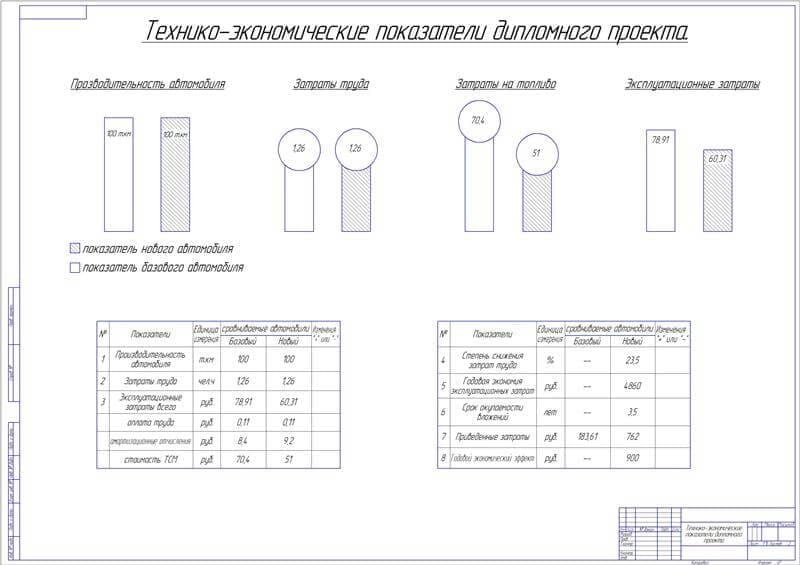

- Плакат технико-экономические показатели дипломного проекта (А1)
