Пояснительная записка (в программе Word): 106 страниц, 4 рис., 18 таблиц, 16 литературных источников
Дополнительные материалы: нет
Чертежи (в программе): AvtoCAD, 4 листа
ВУЗ: Семипалатинский государственный университет имени Шакарима
Спецификация - на чертежах
Описание
В проекте выполнена разработка мини-ТЭЦ с комбинированным производством электроэнергии и тепла.
Произведен расчет тепловых нагрузок промышленного района.
Выполнено определение величины тепловой нагрузки района с построением часовых и годовых графиков тепла. Сделан расчет и построение температурных графиков тепловой сети. По результатам установлен расчетный расход тепла на отопление 10047,35 кВт, на вентиляцию 795,675 кВт, на горячее водоснабжение – зимой 3074,65 кВт, летом 2115,63 кВт.

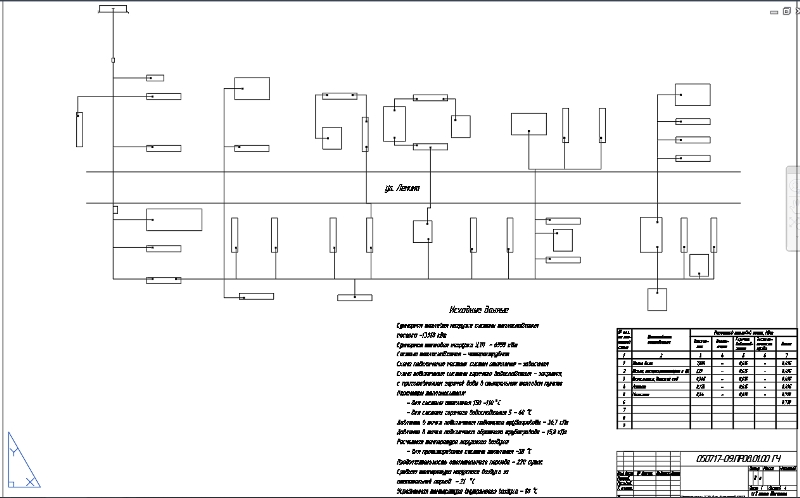

Выполнен гидравлический расчет тепловой сети.
Определен расход сетевой воды, подаваемой в ТЭЦ на поселок на отопление, вентиляцию и горячее водоснабжение 56,06 кг/с.
В ходе гидравлического расчета водяной тепловой сети вычислены значения:
|
№ |
Наименование |
Значение |
|
1 |
Площадь одного квартала |
100000 м2 |
|
2 |
Сторона квартала |
316,23 м |
|
3 |
Длина: |
|
|
- |
Первого участка |
1358,115 м |
|
- |
Второго и третьего участка |
316,23 м |
|
- |
Ответвления |
158,115 м |
|
4 |
Расход сетевой воды на участке: |
|
|
5 |
Первом |
46,8 кг/с |
|
6 |
Втором |
23,4 кг/с |
|
7 |
Третьем |
23,4 кг/с |
Сделан гидравлический расчет главной магистрали. Приняты диаметры трубопроводов: на первом участке 300 мм, втором и третьем 200 мм, ответвлений 175 мм, ВТС 150 мм. Вычислен напор насоса, равный 140 м.
Проведены гидравлические расчеты паровой сети и конденсатопровода с определением основных значений. Диаметр трубопровода, идущего на предприятие с ТЭЦ равен 175 мм, конденсатопровода – 70 мм.

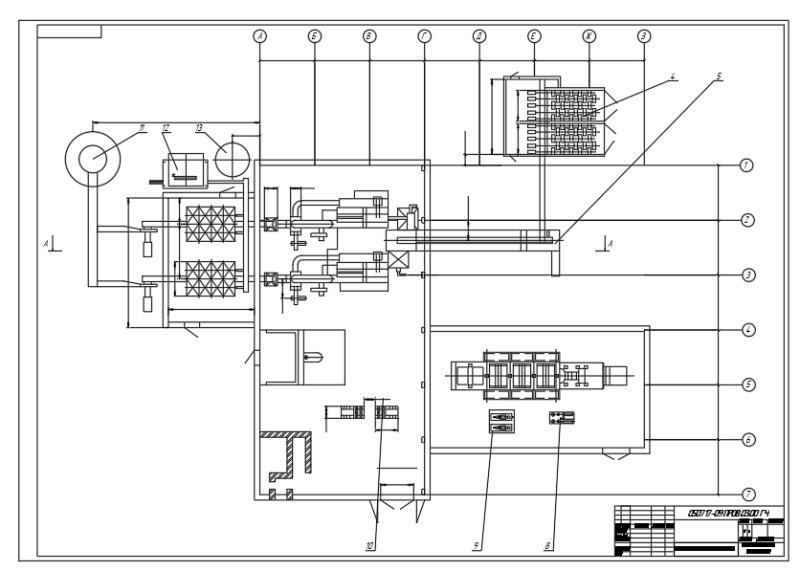

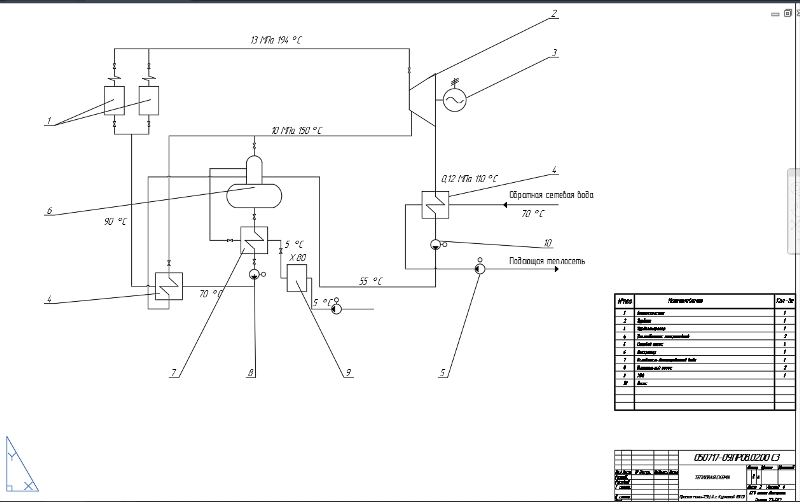

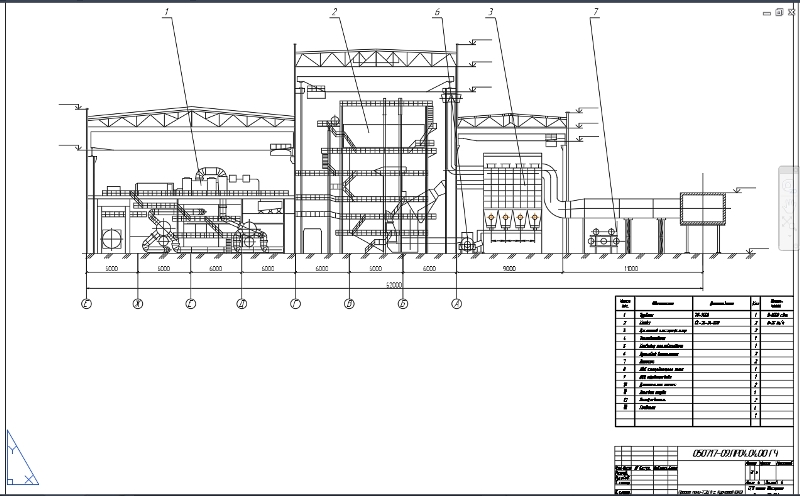

Сделан выбор и расчет основного оборудования мини-ТЭЦ.
Определено количество пара, производимого на мини-ТЭЦ – 42,5 кг/с. Принят котел КЕ-50-24-350 в количестве двух штук.
Выбрана турбина с противодавлением ТП-1650.
Выполнен расчет редукционно-охладительных установок. Определены параметры РОУ для пара, идущего на технологические нужды предприятия: количество воды, необходимое для охлаждения 1 кг первичного пара 0,123 кг/кг, расход охлаждающей воды 0,078 кг/с, потребное количество первичного пара 0,638 кг/с, потребное количество воды, сливаемой в дренаж 0,75 кг/с.
Аналогично рассчитаны значения РОУ для пара, идущего на сетевые подогреватели.
В качестве сетевого подогревателя выбран кожухотрубчатый теплообменник диаметром 1200 мм с числом ходов 2.
Выбраны деаэраторные установки: для подпиточной воды котлов ДА-50, для подпиточной воды аккумуляторного бака ДА-150.
Составлен раздел с определением ежегодных издержек по транспорту тепла на поселок. Рассчитана стоимость: тепловых потерь, перекачки теплоносителя, отчислений на амортизацию и ремонт, обслуживания. Полная стоимость эксплуатационных расходов транспорта тепла на поселок 3109248,085 тенге/год.
Составлен раздел по безопасности жизнедеятельности.
В работе спроектирована мини-ТЭЦ с комбинированным производством электроэнергии и тепла с расчетами тепловой нагрузки, паровой и водяной сети, с подбором оборудования.
