Пояснительная записка (в программе Word) 35 с.
Чертежи (в программе Компас и Автокад) 1 лист
Содержание
Введение
Гидравлический расчёт тепловых сетей
Расход теплоты на горячее водоснабжение
Перевод работы системы теплоснабжения на повышенный температурный график
Определение эксплуатационного расчетного расхода теплоносителя на тепловые пункты в закрытой системе теплоснабжения
Технический отчет по испытаниям тепломагистралей на гидравлические потери от котельной
Описание
В выпускной квалификационной работе проведен расчет гидравлический сетей тепловых, т. е. определена потеря давления на участке трубопровода. Проведены испытания тепломагистрали в п. Усть-Таловка, а после обработанные результаты испытаний и расчёты магистральных трубопроводов показаны в виде пьезометрических графиков и прилагаемых к ним сводных ведомостей. Для горячего водоснабжения рассчитан расход теплоты. Рассмотрены основные задачи перевода на повышенный температурный график работы системы теплоснабжения. Определены для теплоносителя эксплуатационный расчетный расход на тепловые пункты в закрытой системе теплоснабжения и при параллельной схеме включения подогревателя эксплуатационный расчетный расход сетевой воды.
Перевод работы системы теплоснабжения на повышенный температурный график является наиболее рациональным методом увеличения пропускной способности тепловой сети, позволяющим избежать больших капитальных затрат на перекладку трубопроводов сетей и строительство насосных подкачивающих станций. При переводе сетей на повышенный график обеспечивается значительная экономия электроэнергии на перекачку теплоносителя за счет снижения удельных расходов сетевой воды на подключенную тепловую нагрузку потребителей.
Важным направлением, улучшающим технико-экономические показатели тепловых сетей, является сокращение расходов теплоносителя, которая приводит к увеличению пропускной способности сети и создает возможность присоединения новых потребителей без дополнительных капиталовложений. Резервы сокращения расходов теплоносителя при эксплуатации тепловых сетей могут быть реализованы за счет более эффективного использования установленной поверхности нагрева теплопотребляющих приборов и аппаратов, в частности водо-водянных подогревателей, применяемых на тепловых пунктах потребителей для присоединения систем горячего водоснабжения.
Основной задачей построения режимов системы теплоснабжения, при переводе на повышенный температурный график действующих тепловых сетей является определение нового расчетного расхода теплоносителя и новой расчетной температуры воды в обратном трубопроводе при условии сохранения неизменной тепловой производительности теплопотребляющих приборов.
Определение эксплуатационного расчетного расхода теплоносителя на тепловые пункты в закрытой системе теплоснабжения.
Избыточная величина поверхности нагрева водоводянных подогревателей связана с запасом ее, принимаемым при проектировании, а также с тем, что фактическая нагрузка горячего водоснабжения ряда потребителей зачастую не достигает значений, заложенных в проекте. Новые нормативные документы допускают снижение температуры горячей воды у потребителей при закрытой системе теплоснабжения до 500С по сравнению с ранее регламентированным значением 600С.
Эти причины позволяют при эксплуатации значительно сократить расчетный расход сетевой воды на тепловые пункты в закрытой системе, однако для этого необходимо применение особого метода расчета расхода теплоносителя на горячее водоснабжение, базирующегося наряду с известными тепловыми нагрузками также и на фактически установленной поверхности нагрева подогревателей. Такой подход к эксплуатационному расчету теплового пункта дает дополнительную возможность учета его индивидуальных особенностей: реальной величины накипеобразования в трубках подогревателей, отступления от проекта, допущенных при монтаже, например перераспределения числа секций по ступеням подогрева воды, и.т.п. Вместе с тем расчет по фактической поверхности нагрева позволяет определить новый расчетный расход теплоносителя при изменении проектной схемы системы подогревателей, вызванном особенностями эксплуатации конкретного теплового пункта.
Эффективность использования теплоты недостаточна: завышены потери теплоты в тепловых сетях; разрегулировка и низкая гидравлическая устойчивость системы теплопотребления обуславливают общий перепад теплоты и теплоносителя при недогреве одних и перегреве других потребителей.
В виду чего важнейшей задачей является разработка и внедрение в системах теплоснабжения рациональных тепловых и гидравлических режимов, технических и организационных мероприятий, обеспечивающих максимальную экономичность работы этих систем, высокую эффективность и надежность их эксплуатации, а также нормальный микроклимат в жилых, общественных и производственных помещениях.
Наладка системы централизованного теплоснабжения по технологии ее исполнения включает в себя три этапа.
На первом этапе разрабатываются технические и организационные мероприятия, обеспечивающие требуемые расходы теплоносителя через все системы теплопотребления при надежном, безопасном и наиболее экономичным для данных условий режиме работы всех звеньев системы теплоснабжения.
Первый этап включает в себя уточнение схем сетевой водоподготовительной установки источника теплоты и наружных теплосетей, в том числе сетей, принадлежащих потребителям теплоты, а также тепловых пунктов. Для системы теплоснабжения промышленных объектов, производственных или других зданий, в которых имеются калориферные установки и технологическое оборудование, необходимо также уточнение всех схем теплопотребляющих установок.
Важнейшим элементом первого этапа является уточнение или определение тепловых нагрузок систем теплопотребления, подключенных к тепловым сетям.
На основании полученных данных производятся:
- разработка графиков отпуска теплоты;
- определение расчетных расходов сетевой воды;
- определение фактических гидравлических характеристик тепловых сетей;
- гидравлический расчет тепловой сети и системы теплопотребления промышленных зданий;
- разработка гидравлического режима работы системы теплоснабжения, построение графиков давлений в тепловых сетях;
- выбор принципиальных схем автоматического регулирования и защиты сетей и систем теплопотребления;
- расчет смесительных и дроссельных устройств для тепловых вводов и для отопительных теплоприемников систем теплопотребления;
- разработка технических и организационных мероприятий, направленных на обеспечение рассчитанных гидравлического и теплового режимов работы системы теплопотребления.
Результатом наладочных работ на первом этапе являются таблицы с расчетными данными, а также схемы и графики технических решений и рекомендуемые режимы работы тепловой сети. Для расчетов используются унифицированные формы расчетных таблиц.
На втором этапе разработанные технические решения внедряются во всех звеньях системы. При этом особое внимание уделяется мероприятиям, влияющим на гидравлический режим сети и систем.
Третий этап заключается в регулировке системы по фактическому ее состоянию после проведения работ первых двух этапов.
Третий этап наладочных работ сводится к коррекции размеров отверстий дроссельных устройств и к соответствующей настройке автоматических регуляторов расхода, напора, давления и температуры. Коррекция производится на основании данных о фактическом режиме работы отдельных теплоприемников или системы теплопотребления в целом, которые определяются путем замера температуры, давления сетевой воды подающих и обратных трубопроводах на вводах тепловой сети или внутри системы теплопотребления.
К регулировке системы централизованного теплоснабжения приступают после выполнения всех мероприятий по наладке, к которым относится: перекладка участков сети с недостаточной пропускной способностью, ввод в эксплуатацию насосных и дроссельных станций и установка всех без исключения регулирующих устройств. Попытка отрегулировать системы теплоснабжения до полного внедрения всех мероприятий, не дает положительных результатов.
Дополнительные материалы:

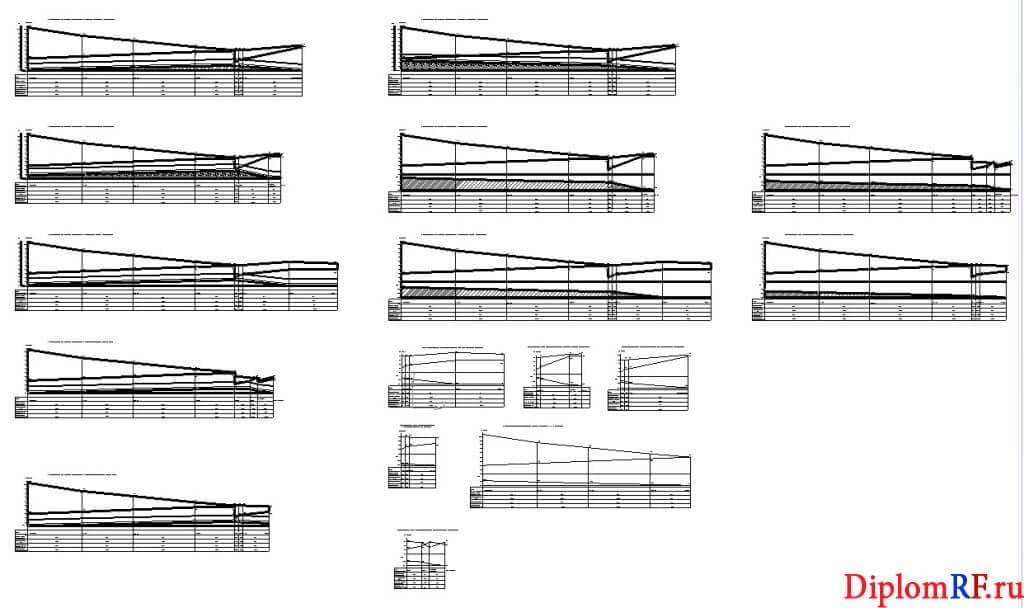

Сводная ведомость результатов испытаний тепломагистрали п. Усть-Таловка и пьезометрические графики тепломагистрали в Excel; Технический отчет по испытаниям тепломагистралей в п. Усть-Таловка на гидравлические потери от котельной № 2 Филиала корпорации «Казахмыс» «Востокказмедь» в PDF и Word; пьезометрические графики участков тепломагистрали в Компасе и Автокаде.
