Реконструкция понизительной подстанции 110/10 кВ

Описание

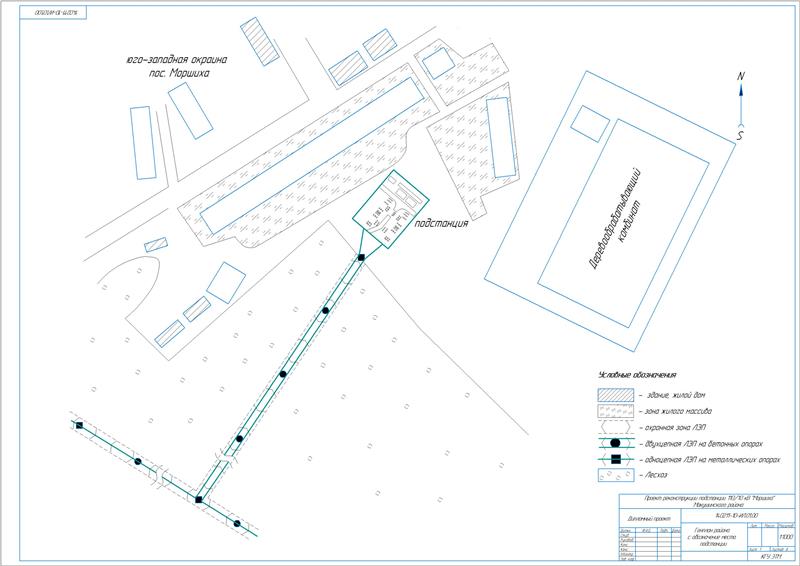

В проекте выполнена реконструкция подстанции 110/10 кВ.

Приведена краткая характеристика объекта проектирования.

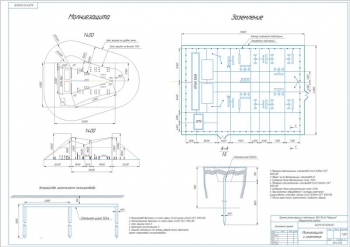

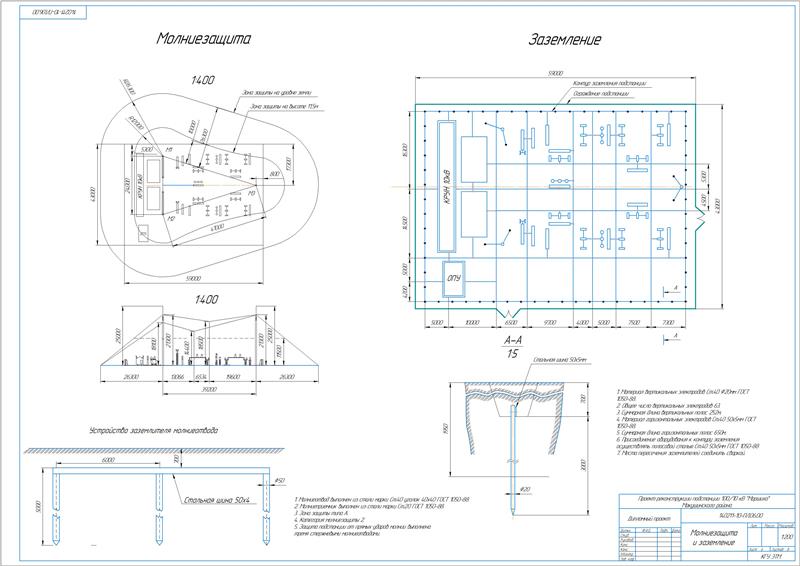

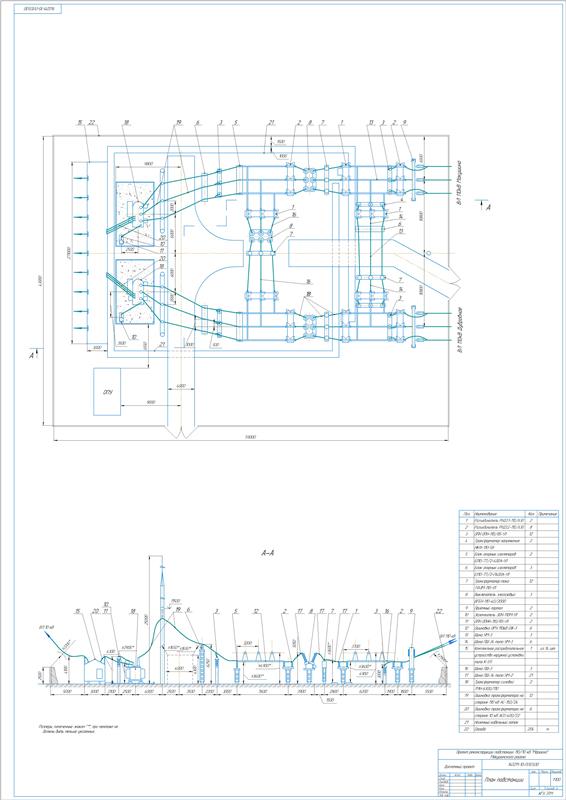

На подстанции выполнена установка оборудования: ОРУ 110 кВ, КРУН 10 кВ, трансформатора ТМН-6300/110, заземляющего устройства, молниезащиты и освещения.

В проекте предложена дополнительная установка второго трансформатора и замена заземления.

1. Выполнена обработка графиков нагрузок потребителей и их анализ. По результатам установлено, что в течение суток силовой агрегат работает один час с перегрузкой.
2. Произведен выбор числа и мощности силовых трансформаторов.
3. Определена ориентировочная мощность одного трансформатора, равная 4,9 МВ×А. В качестве второго - принят трансформатор ТМН-6300/110. Определен коэффициент его перегрузки, равный 1,1.

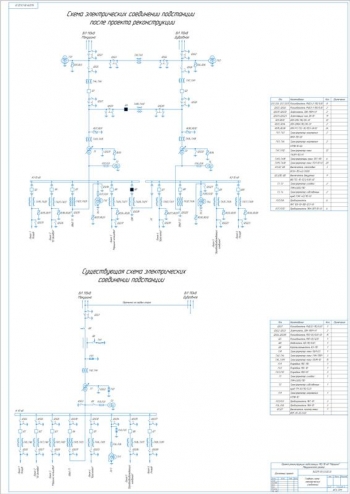

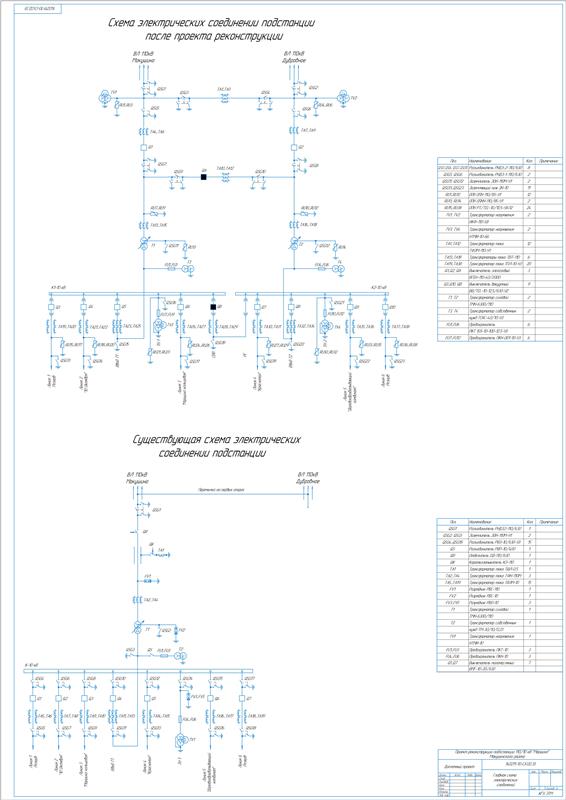

4. Сделан выбор главной схемы подстанции.
5. В разрабатываемом варианте предлагается к использованию схема мостика с ремонтной перемычкой. Взамен ОД и КЗ выполнена установка на стороне ВН элегазовых выключателей ВГБУ-110, разъединителей типа РНДЗ-2-110/1000, вместо разрядников РВС-110 - ОПН, РВП-110 и трансформатор напряжения на 2 С.Ш. типа НКФ-110-83У1. Добавлена вторая система шин в составе КРУН типа К-59 с вакуумными выключателями.

Произведен расчет токов короткого замыкания.

Описано назначение и порядок выполнения расчетов.

В ходе расчетов определены параметры:

По результатам установлено, что для снижения токов установка дополнительных устройств не требуется.

          Сделан выбор основного электрооборудования и токоведущих частей.

Токоведущие части со стороны 110 кВ выполнены гибкими проводами АС-150/24. Принят элегазовый выключатель марки ВГБУ - 110 - 40/2000, разъеденитель РНДЗ-110/630.

Выбраны трансформаторы: тока ТФЗМ-110-У1 с коэффициентом трансформации 100/5А, напряжения НКФ-110-58.

Для защиты силового и коммутационного оборудования к установке приняты ограничители перенапряжений типа ОПН-110/85-У1. Выбран заземлитель типа ЗОН-110М-У1.

1. Приведен выбор оборудования распределительного устройства низкого напряжения.
2. Принят шинный мост 10 кВ от силового трансформатора до ввода в КРУН, провод марки АСО-400/22, выключатель марки BB/TEL-10-12,5/630-У2, предохранители типа ПКТ 103-10-100-12,5-У3.

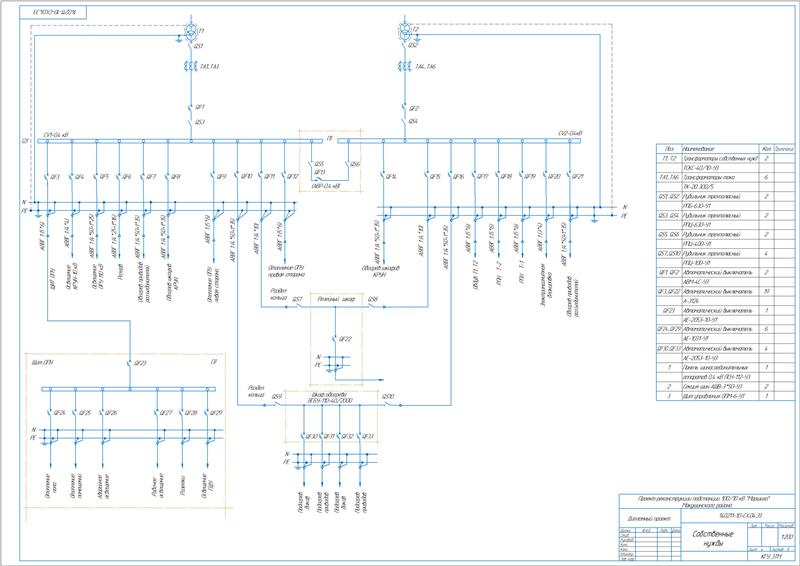

3. Составлен раздел "Собственные нужды подстанции".
4. Сделан выбор трансформаторов собственных нужд. Определена расчетная нагрузка 48,8 кВ×А. Приняты два трансформатора ТСКС-40/10 У3.
5. Описан источник оперативного тока на подстанции.
6. В качестве источника оперативного тока для питания защит применено комбинированное питание от трансформатора тока и напряжения одновременно. Блоки питания серий БПТ и БПН подключаются к трансформаторам тока и напряжения. Посредством установленных в блоке выпрямителей питаются оперативные цепи суммируемым током.

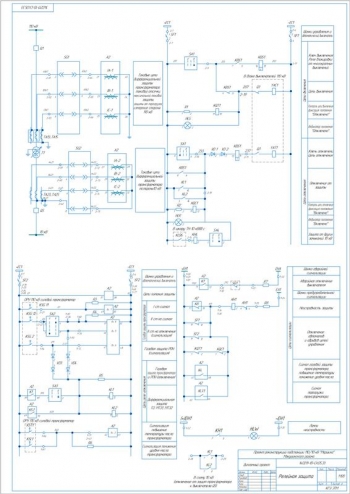

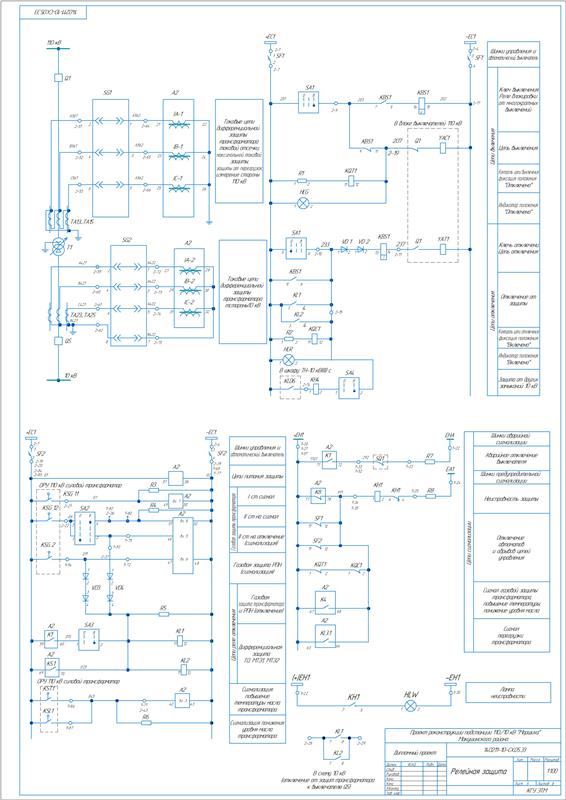

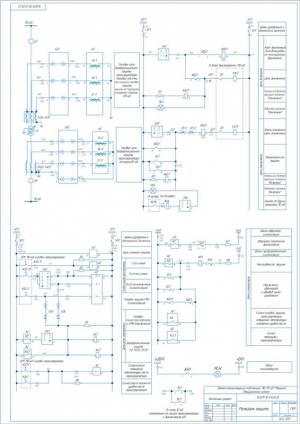

7. Произведен выбор релейной защиты и автоматики.
8. Выполнен расчет уставок защиты трансформатора с применением устройства РС83-ДТ2 со схемой соединения обмоток: на стороне высшего напряжения – звезда, низшего – треугольник.

Максимальная нагрузка трансформатора равна 7000 кВ×А, максимальное время защит линий 1,7 с.

Защиты подключены к трансформаторам тока, которые установлены на стороне высшего напряжения агрегата.

Определен ток трехфазного короткого замыкания в максимальном режиме на шинах 10 кВ (точка К2), приведенный к стороне ВН трансформатора 297 В. В минимальном режиме – 280 В.

Сделаны аналогичные расчет уставок: дифференциальной защиты агрегата, токовой отсечки защиты, максимальной токовой защиты, защиты от перегрузки.

Применена газовая защита. Регулирующий орган представлен газовым реле типа BF-80/Q. Принята уставка скоростного элемента 0,65 м/с. Через выходное реле РП-255, снабженное удерживающей катушкой по току отключения, он действует на отключение трансформатора. Отбор газа из корпуса реле происходит через кран, который размещен на уровне наземного обслуживания.

Описано определение мест повреждений кабелей.

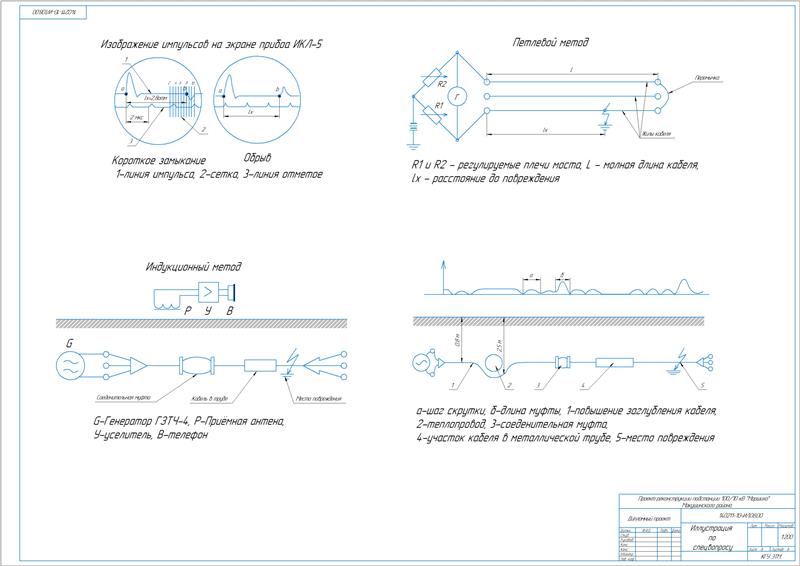

Рассмотрены методы определении зоны повреждения кабеля: импульсный, колебательного разряда, петлевой, индукционный, аккустический.

Выполнено описание технологии определения: глубины залегания кабеля, кабеля в пучке других кабелей, трассы кабельной линии.

Приведено описание отыскания места повреждения кабельной линии при замыкании между двумя жилами, при однофазном замыкании жилы на оболочку, по минимуму сигнала, методом накладной рамки, защитных покрытий трубопроводов кабельных линий напряжением 110—500 кВ высокого давления.

Разработан раздел по безопасности жизнедеятельности и экологичности проекта.

Составлена организационно-экономическая часть проекта.

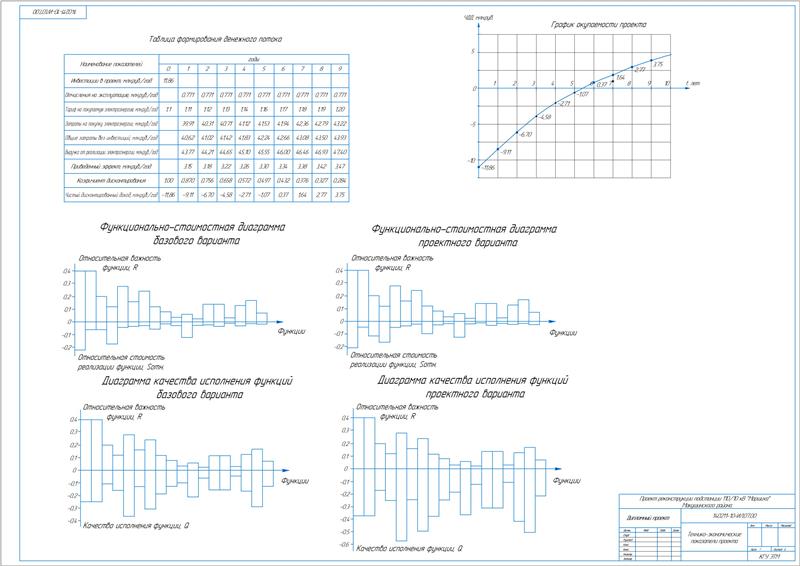

Проведен функционально-стоимостной анализ проектируемого варианта и его экономическая оценка. Вычислены инвестиционные вложения в сумме 11860 тыс.руб и срок окупаемости 5,5 лет.

 В дипломной работе проведена реконструкция подстанции 110/10 кВ, выполненной по схеме "Мостик с выключателями в цепях трансформаторов и автоматизированной перемычке и ремонтной перемычкой со стороны линии".
