Реконструкция подстанции ГПП 35/6 кВ

Описание

В проекте выполнена модернизация подстанции ГПП 35/6 кВ.

Проведен анализ существующей схемы ГПП и применяемого оборудования.

Подстанция – тупикового типа. Она обеспечивает электроснабжение населения города и промышленного предприятия. Со стороны высокого напряжения выполнена установка выключателей типа ВМД–35. Через них с шин ОРУ 35 кВ выполняется поступление питания на трансформаторы типа ТДНС – 16000/35/6 −У-1 в количестве двух штук. Защита трансформатора от грозовых перенапряжений обеспечивается за счет установки на стороне 35 кВ на каждой секции разрядников РВС–35, а на стороне 6 кВ на шинном мосту - разрядников РВП–6. Питание поступает на ЗРУ 6 кВ с обмоток низкого напряжения трансформаторов. Оно включает четыре системы шин, связанных между собой попарно. Подпитка всех потребителей подстанции выполняется по кабельным линиям с ЗРУ 6 кВ.

На подстанции выполнена установка защит: трансформаторв Т-1, отходящих фидеров. Имеется предупредительная и аварийная сигнализация.

Описаны вопросы реконструкции ГПП.

Произведен выбор на подстанции силовых трансформаторов.

Определена номинальная мощность трансформаторов 7015 кВт. Приняты два однотипных трансформатора типа ТДНС – 10000/35/6. Принятые трансформаторы - трехфазные, сухие, имеющие естественную циркуляцию масла и принудительную циркуляцию воздуха, с негорючим диэлектриком.

Рассчитаны коэффициенты: загрузки 0,49, перегрузки 0,98.

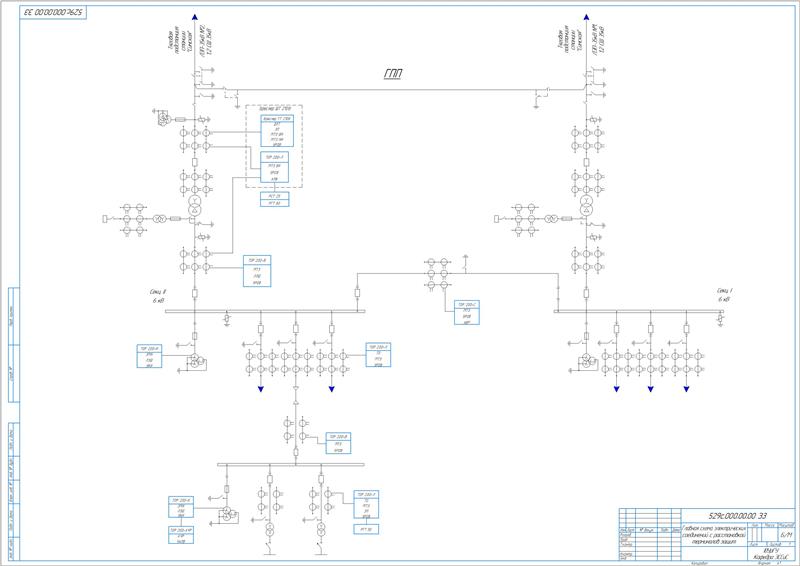

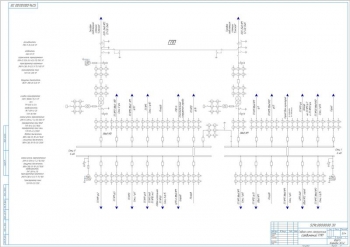

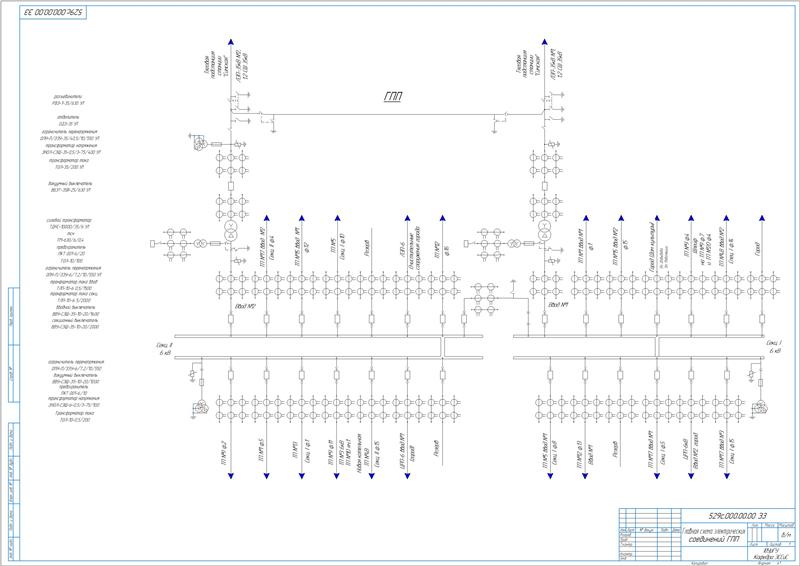

Сделан выбор схем главных соединений реконструируемой подстанции.

Высшее напряжение подстанции 35кВ, изолированная нейтраль. Низшее -6 кВ, изолированная нейтраль. На подстанции выполнена усьановка двух трансформаторов собственных нужд типа ТМ-630/6/0,4, которые включены через предохранители ПКТ типа 001/6 УЗ.

Для подстанций тупикового типа с двумя линиями на ВН применена схема, выполненная из двух блоков с выключателем и неавтоматической перемычкой со стороны линий, при двух трансформаторах с нерасщепленной обмоткой – схема, включающая одну секционированную выключателем систему шин, в РУ 0,4 кВ при одном вводе – схема, имеющая одну систему шин.

 Выполнен выбор источников оперативного тока.

На подстанции применен оперативный выпрямленный ток. Принят тиристорный блок питания стабилизированным напряжением БПНС-2Т и БПТ – 1002.

Сделан расчет токов КЗ в максимальном и минимальном режимах.

Определены параметры:

          Произведен выбор коммутационной аппаратуры.

Для выбора распределительного устройства выполнен расчет токов нагрузок на присоединениях на стороне ВН распределительных устройств в нормальном режиме работы 117,65 А, и при отключении одного трансформатора 235,3 А. Для ОРУ 35 кВ приняты вакуумные выключатели модели ВБЭТ-35III-25/630. В качестве разъединителей приняты РВЗ-1-35/630.

1. Описана релейная защита и автоматика всех объектов.
2. Сделан выбор режима работы нейтрали. Определен емкостной ток 18 А. Для сети 0,4 кВ выбрана глухозаземленная нейтраль.
3. Приведены требования к защите кабельных линий, выключателей, шин и трансформаторов.
4. Приведен выбор фирмы изготовителя и типоисполнения терминалов.
5. Рассмотрены микропроцессорные комплексы: РЗиА ИЦ «Бреслер», РЗиА НТЦ «Механотроника», РЗиА НПП «Экра», РЗиА НПП «ЧЭАЗ».

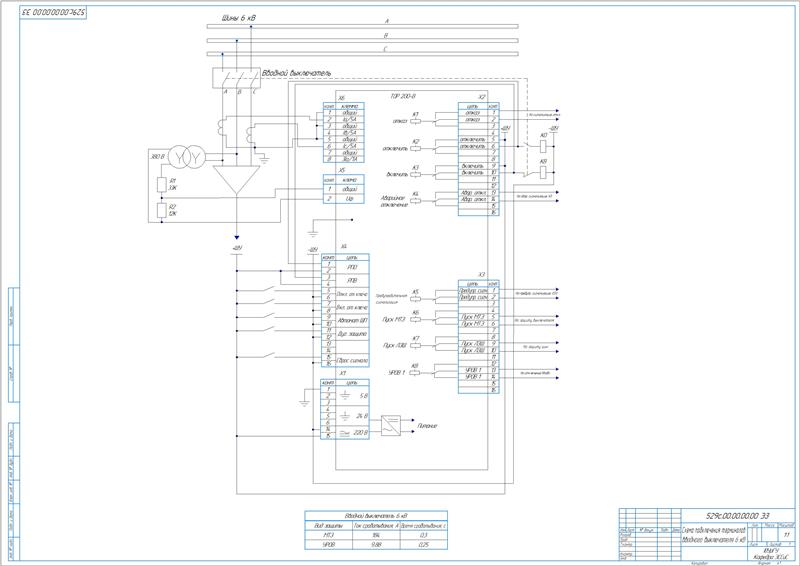

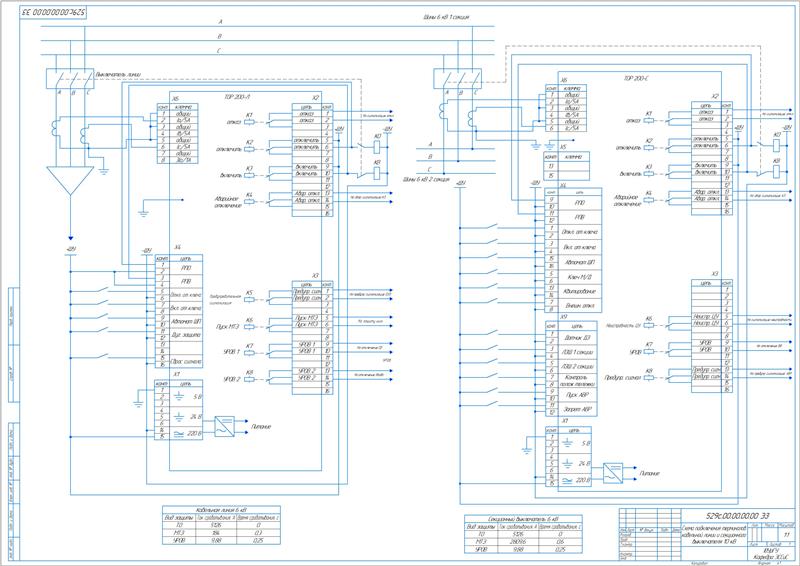

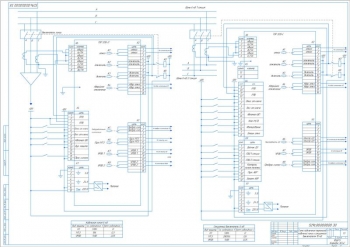

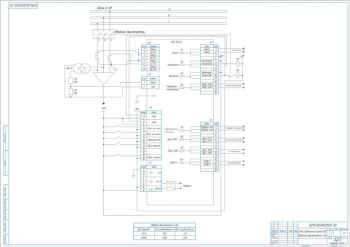

6. Для защиты подстанции приняты терминалы фирмы ИЦ «Бреслер»: КЛ-6 кВ – "ТОР 200-Л" , секционный выключатель 6 кВ – "ТОР 200-С", вводный выключатель 6 кВ – "ТОР 200-В", шины 6 кВ – ЛЗШ и ЗДЗ, трансформатор 35/6 кВ и 6/0,4 – "ТОР 200-Н", воздушная ЛЭП 35 кВ - шкаф защиты «Бреслер ШЛ 2606.17».

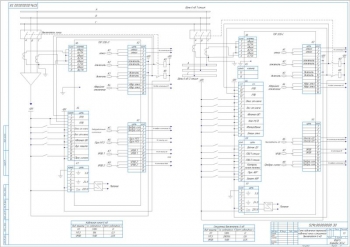

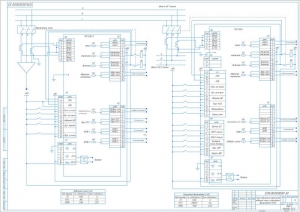

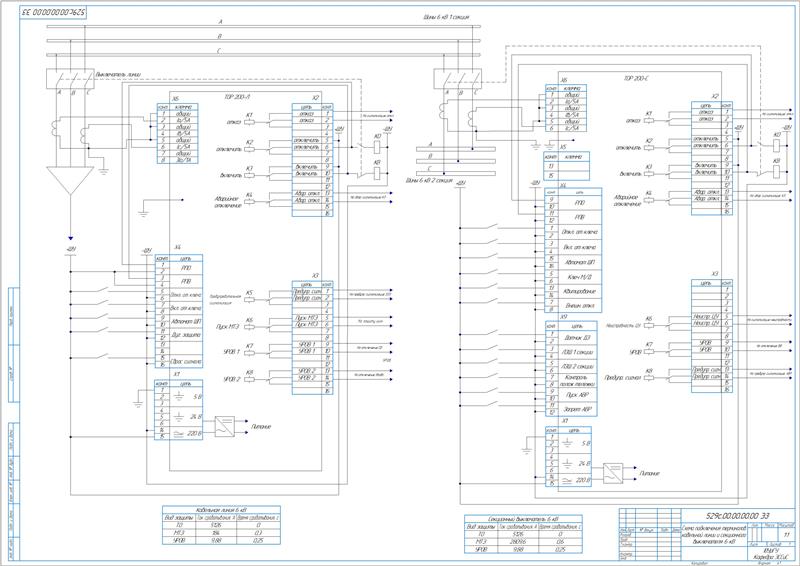

7. Произведен расчет установок защит для кабельной линии 6 кВ.
8. Рассчитан ток срабатывания МТЗ 123,53 А. Выбран трансформатор тока ТОЛ-10/200. Определен ток срабатывания реле 1-й ступени 128,15 А, второй – 184 А. Выдержка времени на трансформаторе 1 с.

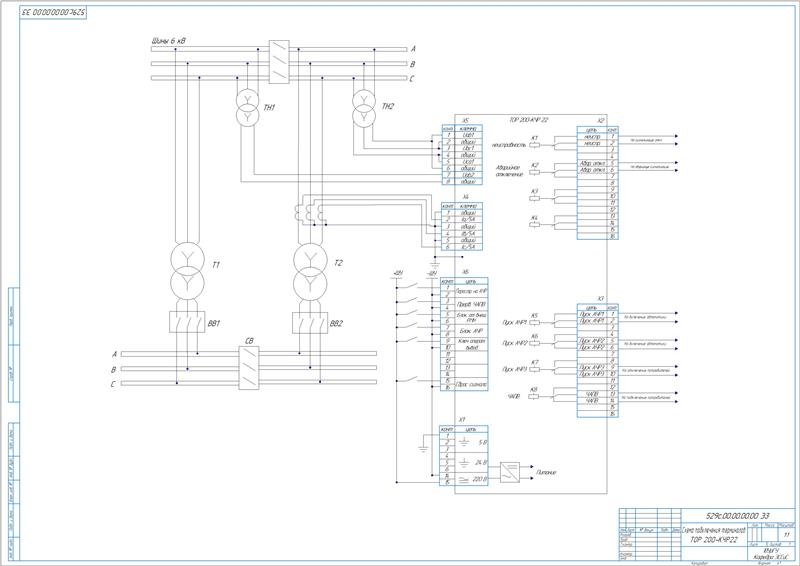

9. Выполнен выбор установок УРОВ, АВР, токовой отсечки, МТЗ, защиты от перегрузок и ТЗНП, дифференциального органа с торможением.
10. Приведен выбор трансформаторов тока и напряжения, измерительных приборов, контроля и учета электроэнергии.
11. Сделана проверка ТТ кабельной линии 6 кВ. Выбран трансформатор тока типа ТОЛ-10/200. Определена величина максимального тока линии при внешнем КЗ 5120 А, расчетная кратность тока равна 25,6.
12. Произведен выбор трансформаторов напряжения, посредством которых выполняется понижение высокого напряжения для стандартного значения. На стороне низкого напряжения приняты трансформаторы ЗНОЛ-СЭЩ-6-0,5/3-75/100 У2, на высокой стороне - ЗНОЛ 35-65-У1.

Для осуществления АСУ ТП применена система управления «UniSCADA», обеспечивающая комплексную автоматизацию энергообъектов.

В качестве приборов контроля и учета применены счетчики серии Альфа и установка, передающая информацию мультиплексора-расширителя производства «АВВ ВЭИ Метроника».

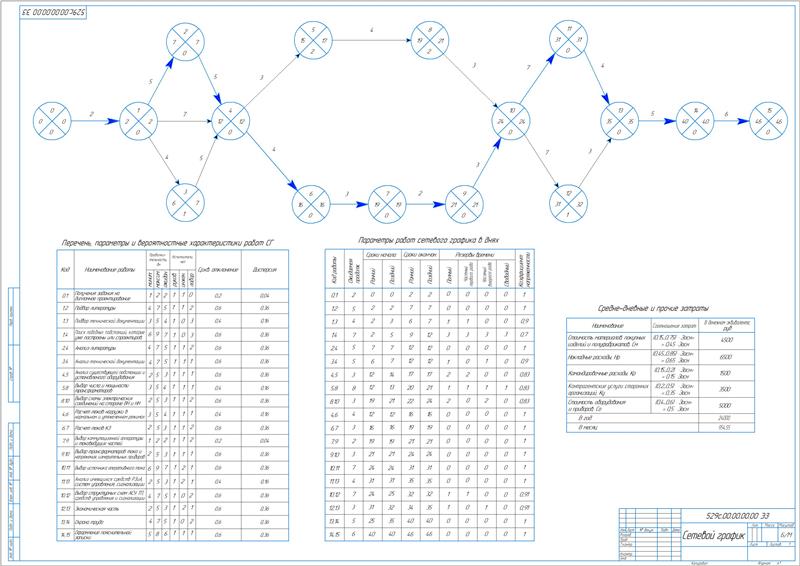

Составлена экономическая часть с локальной сметой на приобретение и установка силового оборудования. Выполнен расчет стоимости аппаратуры релейной защиты.

Разработаны мероприятия по охране труда.

В дипломной работе проведена реконструкция подстанции ГПП 35/6 кВ путем модернизации комплексов релейной защиты силовых трансформаторов и отходящих линий.
