Электроснабжение производственной базы РЭС

Описание

В проекте выполнена разработка сети электроснабжения производственной базы РЭС.

В общей части проекта приведена характеристика хозяйства РЭС и здания склада и механических мастерских, сблокированных с неотапливаемым складом.

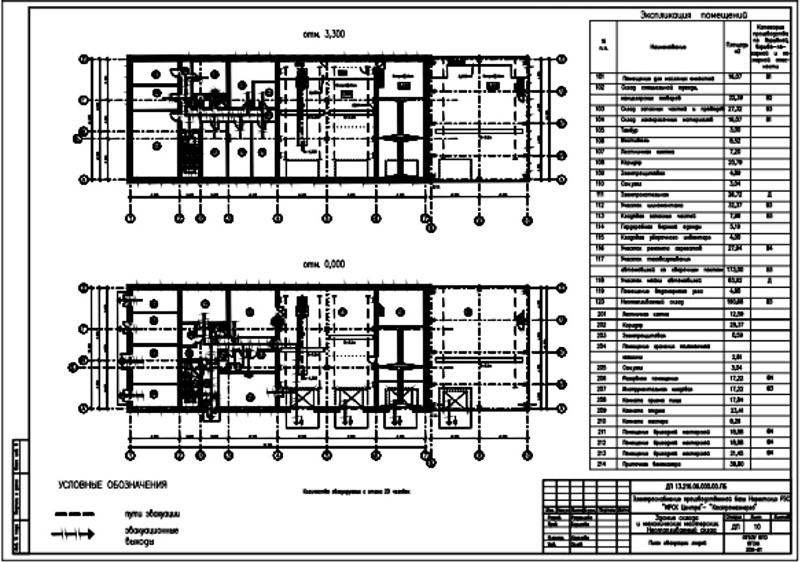

Производственная база обслуживает распределительные сети, пункты и трансформаторные подстанции. Склад и механические мастерские представляют собой двухэтажное прямоугольное здание размером 15 х 36 м и высотой 11,6 м. Наружные стены выполнены из силикатного полнотелого кирпича с наружным утеплением, а крыша имеет скатную форму с организованным водостоком и покрытием из металлочерепицы. Механические мастерские предназначены для ремонта и мойки автотранспорта, включая шиномонтаж, ремонт агрегатов, техобслуживание и мойку автомобилей. Они соединены с неотапливаемым складом.

          Приведена светотехническая часть.

1. Проектом предусмотрены следующие виды искусственного освещения в здании: рабочее и аварийное. В здании применены светильники с люминесцентными лампами. В качестве резервных источников питания в здании механической мастерской применены светильники с встроенными аккумуляторными батареями, что обеспечивает их работу в течении 1 часа.
2. Сделан выбор нормируемой освещенности и коэффициента запаса.
3. Описан принцип размещения световых приборов и выполнено определение мощности осветительной установки. Базовым методом проектирования осветительной установки является метод коэффициента использования. Для помещения № 101 Для масляных емкостей приняты светильники ARCTIC SMC/PC – 2х36 со степенью защиты IP Рассчитаны показатели: площадь помещения 16,07 м², индекс 0,8, число светильников 1 щт.
4. Составлена светотехническая ведомость. Произведен выбор напряжения и схемы электрической сети.
5. Рассчитаны параметры электрической сети освещения. Выполнено распределение осветительной нагрузки по группам Гр1 – Гр13 с закреплением за ними помещений. Для каждой группы рассчитана установочная мощность и токовая нагрузка.
6. Проведен выбор марки кабелей и способов их прокладки: кабелем ВВГнгLS открыто на лотках, открыто в ПВХ трубах по стенам с креплением скобами, в полу в ПВХ трубах, скрыто под штукатуркой, а так же открыто на тросе. Сеть аварийного освещения кабелем ВВГнгFRLS.
7. Сделан выбор сечений кабелей и разработана защита осветительных сетей с выбором щита управления.

Разработана электротехническая часть.

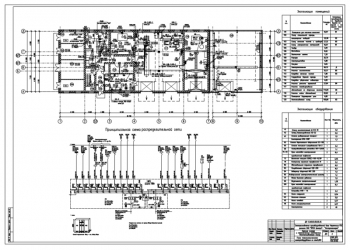

Составлена таблица ведомости приводов с характеристикой электроприемников.

Рассчитана электрическая нагрузка. Выполнена разбивка нагрузки по секциям: 1 – 324,2 кВт, 2 – 252 кВт. Основным методом расчёта нагрузки является метод расчетного коэффициента. Определены нагрузки производственной базы:

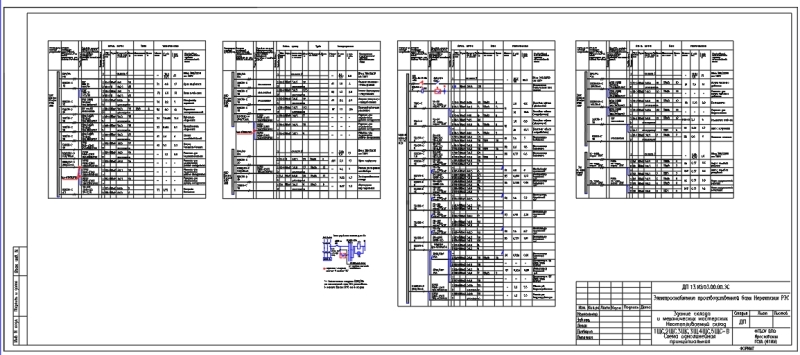

Выполнен выбор проводников по длительно-допустимому току. Составлен кабельный журнал.

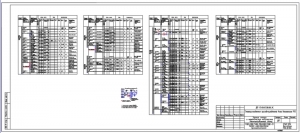

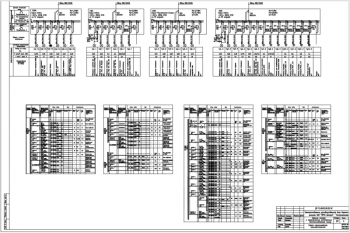

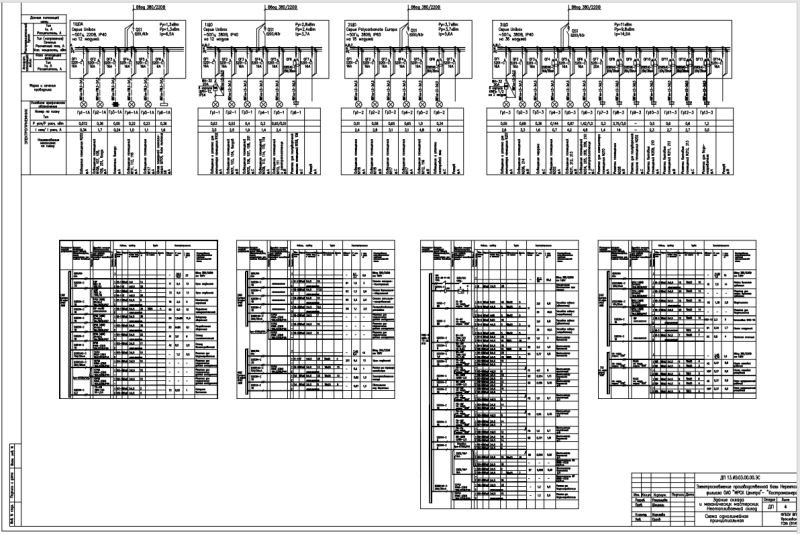

Проведен выбор электрооборудования к схеме электроснабжения. Для защиты электрических сетей напряжением до 1000 В применены автоматические выключатели, плавкие предохранители и тепловые реле магнитопускателей.

Сделан расчет токов короткого замыкания для проверки работоспособности электроаппаратов и проводников при сверхтоках, а также для проверки автоматического отключения линии в сетях с глухозаземленной нейтралью до 1000 В при возникновении корпусных замыканий. По результатам расчетов было установлено, что полученные значения превышают допустимые для существующей БКТП мощностью 2х250 кВА. Исходя из этого, можно сделать вывод о необходимости замены трансформаторов на более мощные, а именно 2х400 кВА.

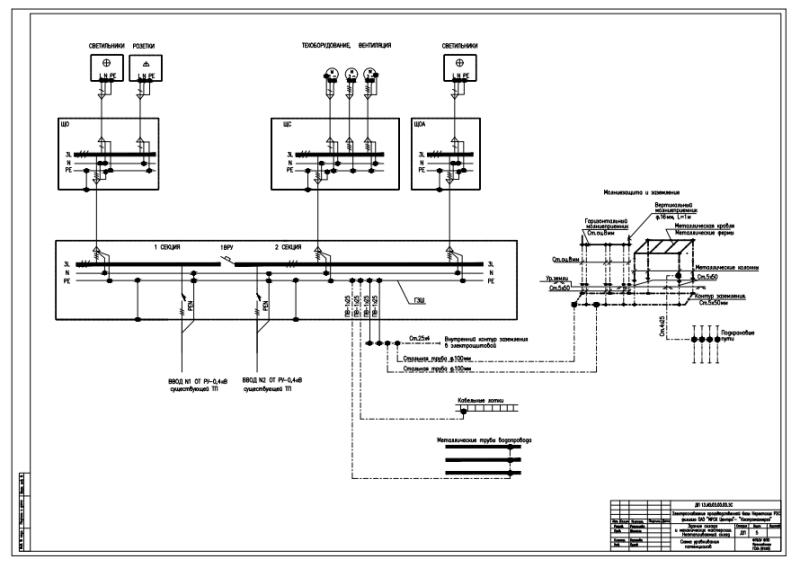

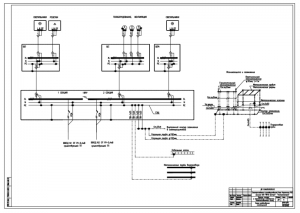

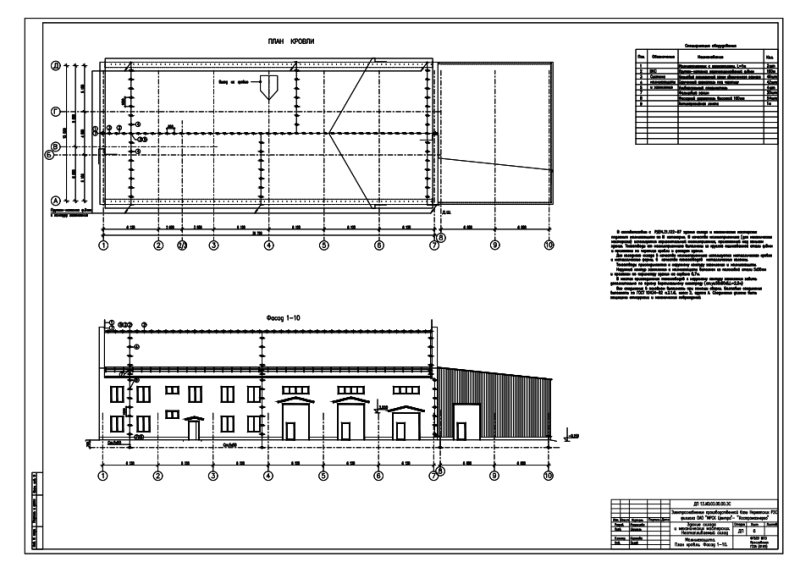

Разработана система заземления, уравниванием потенциалов и молниезащита.

Составлен раздел по замене трансформаторов БКТП.

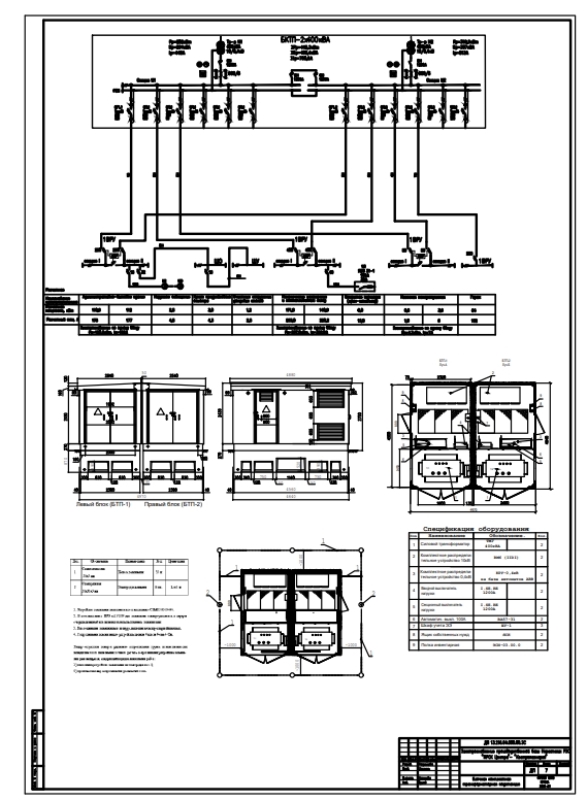

В имеющейся трансформаторной подстанции блочного типа заменены трансформаторы ТМГ 2х250 кВА на трансформаторы модели ТМГ 2х400 кВА из-за увеличения потребляемой мощности производственной базы РЭС. Подстанция укомплектована двумя трансформаторами типа ТМГ – 400 кВА, распределительным устройством 0,4 кВ типа TUR с автоматами фирмы АВВ, распределительным устройством 6 кВ типа RM – 6, комплектом высоковольтных и низковольтных перемычек, а также комплектом материалов для устройства внешнего контура заземления.

Для защиты здания подстанции от прямых ударов молнии используется заземление металлической арматуры железобетонных каркасов подземной и надземной частей модулей. Заземляющие устройства, которые предназначены для обеспечения надежности и имеют низкое сопротивление, используются для заземления различного электрического оборудования, проводов и молниеотводов. Это необходимо для обеспечения надлежащей работы электроустановок, а также защиты персонала от поражения электрическим током. В зависимости от назначения, выделяют рабочее, защитное и грозозащитное заземление.

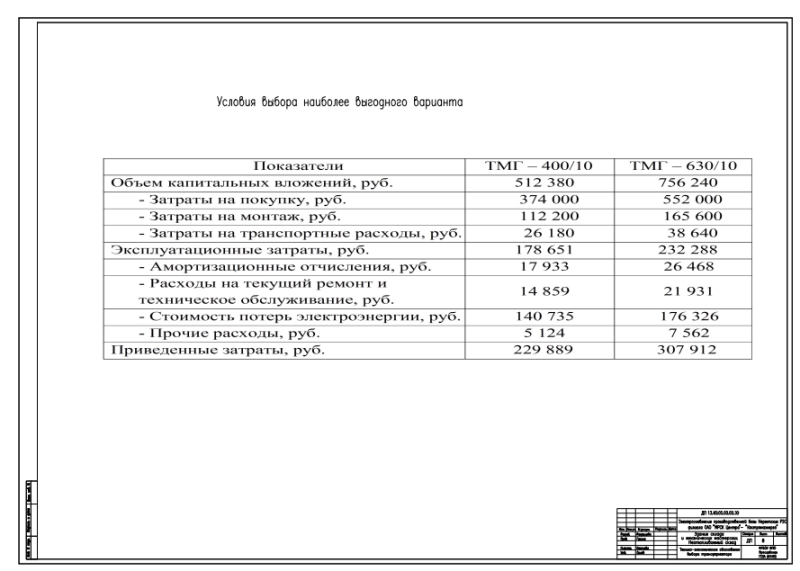

В экономической части проекта выполнено технико-экономическое обоснование выбора трансформатора из двух вариантов: ТМГ – 400/10 и ТМГ – 630/10. Для каждой модели рассчитаны капитальные, эксплуатационные и приведенные затраты. По результатам выбрана БКТП - 10/0,4 - 2 х 400 с трансформатором ТМГ– 400 кВА.

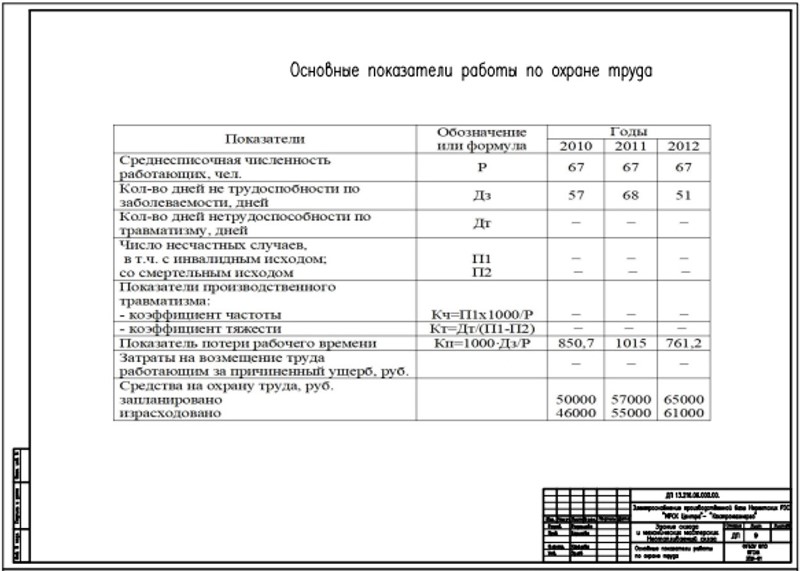

Разработаны мероприятия по безопасности и экологичности проекта.

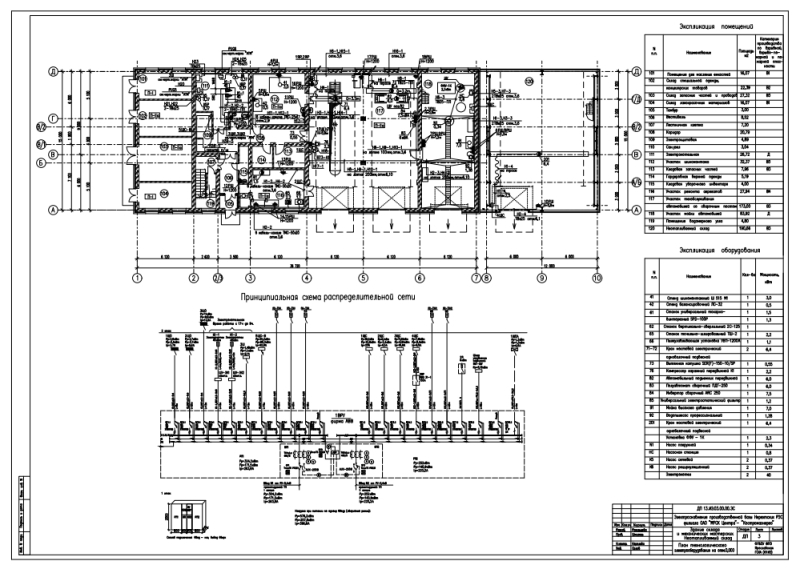

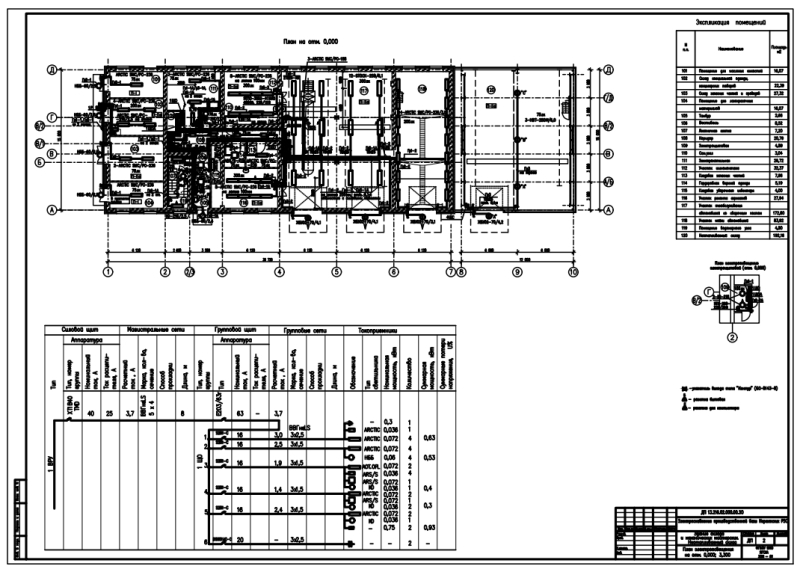

В работе выполнена модернизация производственной базы РЭС и проектирование сети электроснабжения с разработкой планов электроосвещения, подключения технологического электрооборудования, схемы уравнивания потенциалов и молниезащиты.
