Проект слесарно-механического участка с восстановлением коленчатых валов КамАЗ-740

Код: 01.01.06.01.52

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Вал, Техническое обслуживание и ремонт, ТО, Пресс, Двигатель, КамАЗ, Участок ПАТК

Пояснительная записка (в программе Word) 77 с., 10 рис., 24 табл., 27 источника
Чертежи (в программе Компас) 9 листов
ВУЗ Саратовский государственный технический университет
Спецификация 2 листов

Содержание

Введение
1. Проектная часть
1.1 Характерные особенности ОАО «БПАК»
1.2 Технологический расчёт производственной программы ПАТК по техобслуживанию и ремонту
1.2.1 Определение и корректировка нормативной периодичности техобслуживания и ресурсного пробега
1.2.2 Расчёт годового количества списаний и ТО на один автобус
1.2.3 Расчёт годового количества ТО для группы автобусов
1.2.4Расчёт годовой программы диагностических воздействий
1.2.5 Расчёт суточной производственной программы по техобслуживанию и диагностированию автобусов
1.2.6 Определение объёма работ за год и числа производственных работников
1.2.7 Определение объёма работ по ТО и ТР за год
1.2.8 Определение числа производственных работников
1.3 Технологический расчёт зон ТО, ТР и участка
1.3.1 Определение количества постов техобслуживания и ремонта
1.3.2 Определение площадей зон техобслуживания и ремонта
1.3.3 Определение площади производственного участка
2. Технологическая часть
2.1 Правка коленчатого вала
2.2 Правка коленчатых валов чеканкой
2.3 Метод Буравцева
3. Расчёт гидравлического цилиндра
3.1 Расчёт насоса гидроцилиндра
3.2 Расчёт гидравлического цилиндра
4. Безопасность технологического процесса
4.1 Задачи безопасности технологического процесса
4.2 Выявление опасных и вредных факторов производства
4.3 Расчёт искусственного и естественного освещения
4.3.1 Расчёт общего искусственного освещения слесарно-механического участка
4.3.2 Расчёт естественного освещения
4.4 Расчёт вентиляции производственного участка
4.5 Проектирование защитного зануления
4.6 Общие выводы по разделу
5. Определение экономической эффективности проектных решений
5.1 Описание проектного решения
5.2 Сравнительные показатели аналогичной и предлагаемой услуги
5.3 Организация производства проектного решения
5.4 Расчёт себестоимости предлагаемой услуги
5.5 Годовой объём реализации услуги
5.6 Экономический эффект проекта
5.7 Расчёт объёма инвестиций в проект
5.8 Оценка экономической состоятельности проекта
Заключение
Литература

Состав чертежей

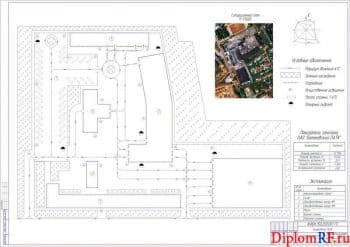

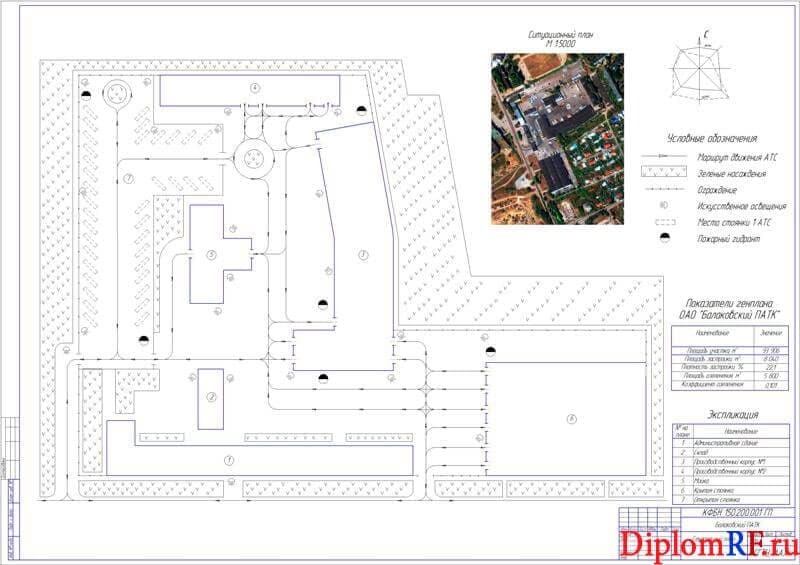

Чертёж генерального плана А1

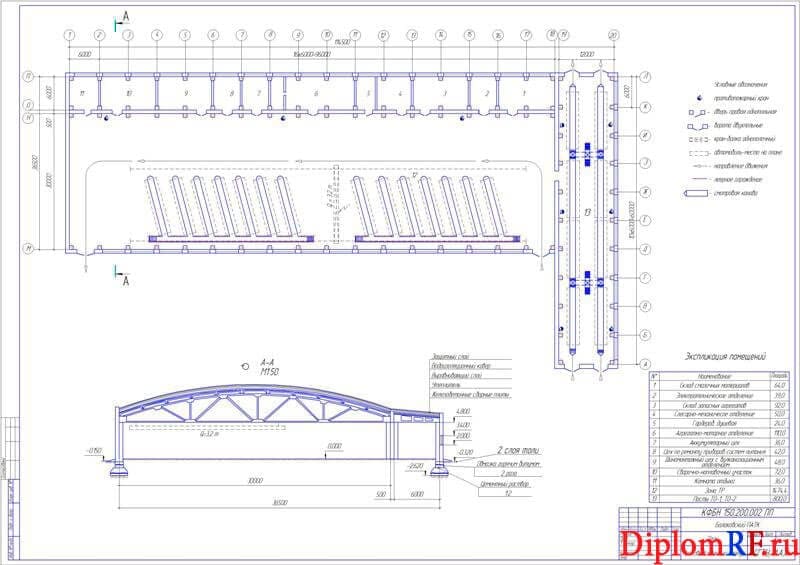

План производственного корпуса А1

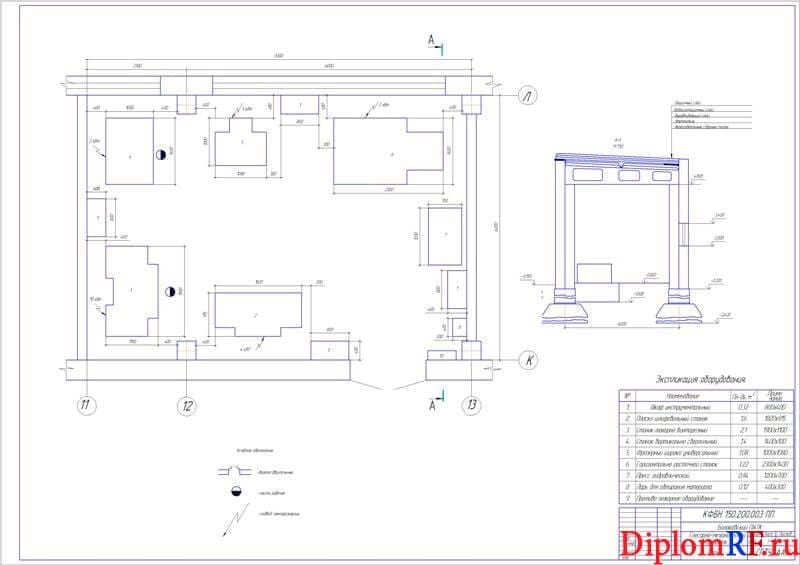

Планировка слесарно-механического участка А1

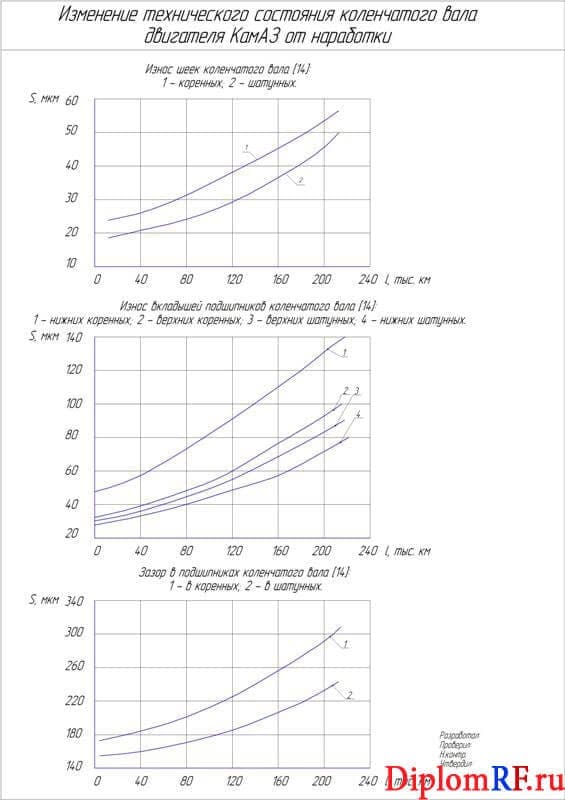

Исследовательский плакат графиков изменения технического состояния коленчатого вала А1

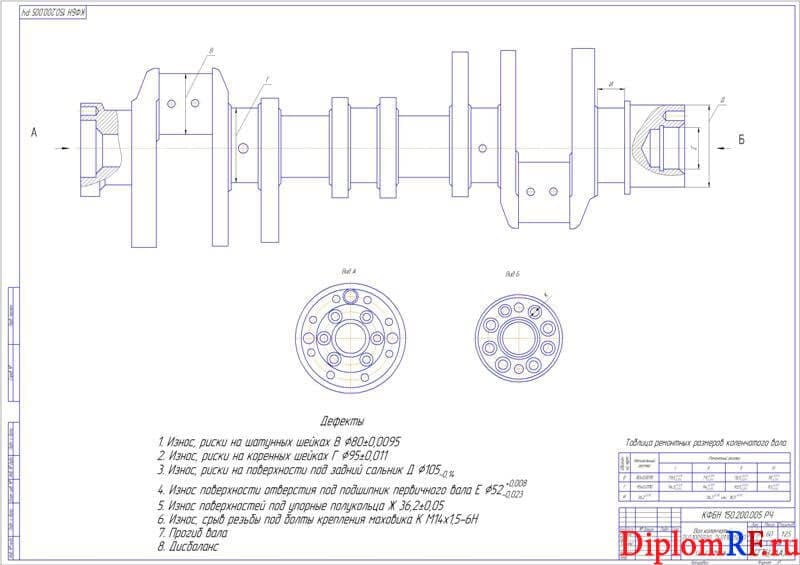

Ремонтный чертеж коленчатого вала А1

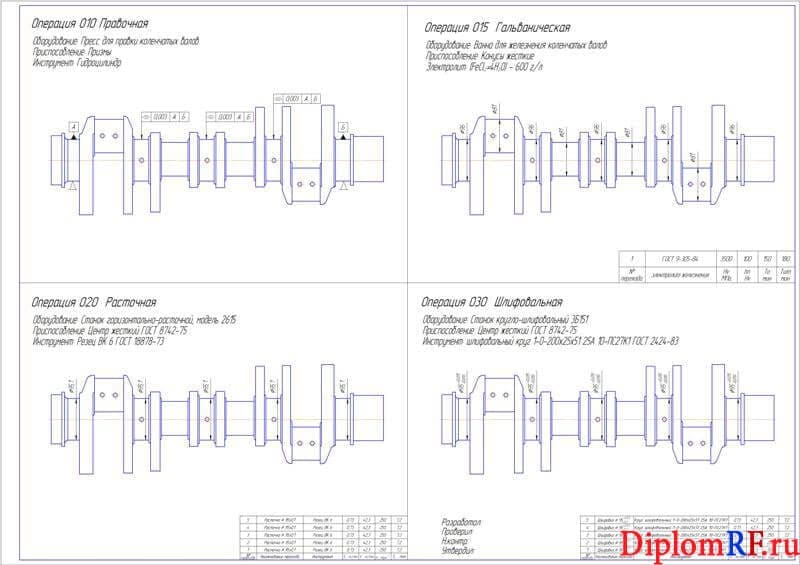

Плакат операционных карт восстановления вала коленчатого А1

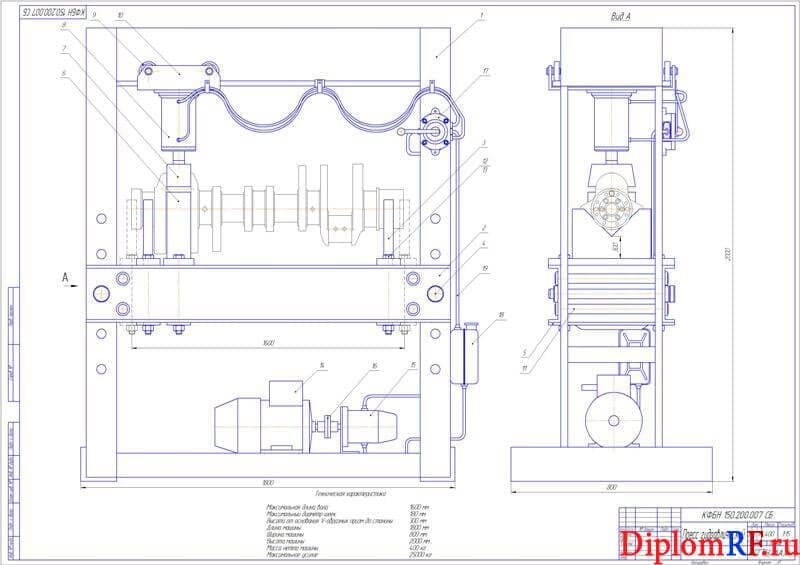

Чертёж сборочный гидравлического пресса А1

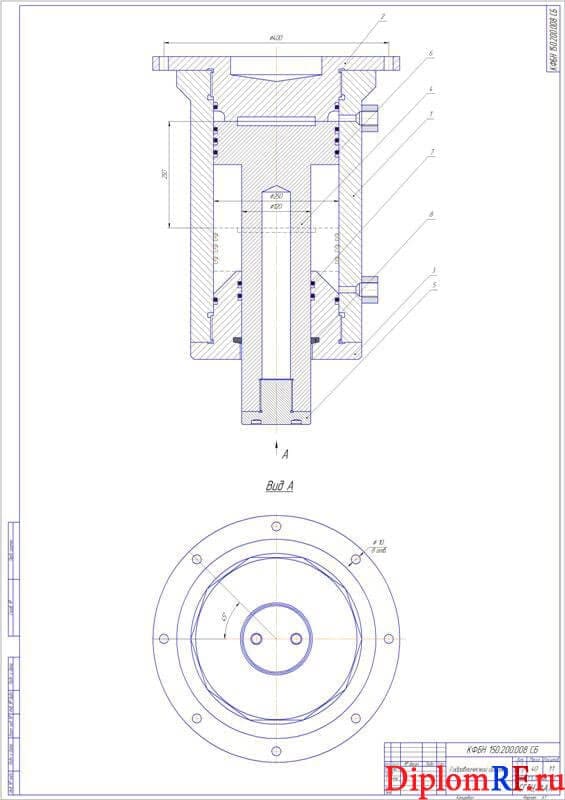

Гидравлический цилиндр в сборе А1

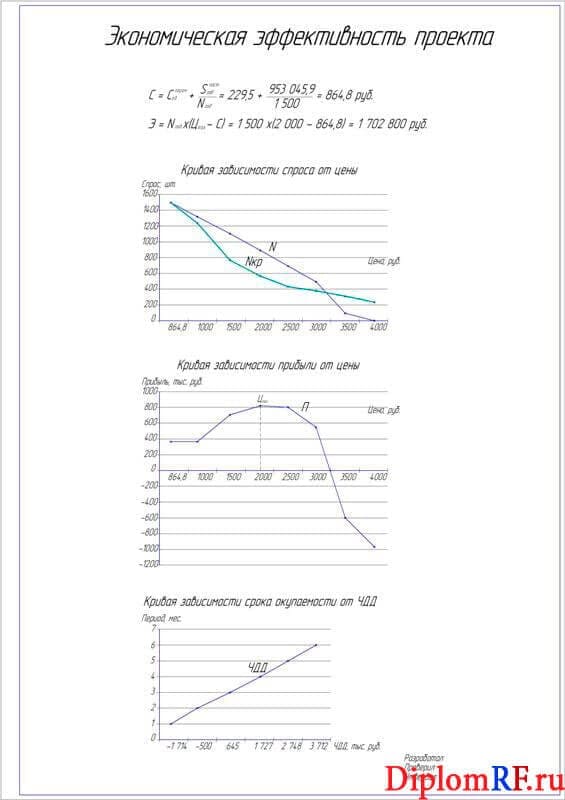

Плакат графиков экономической эффективности проекта А1

Описание

В дипломной работе, с целью совершенствования технического обслуживания и ремонта двигателей КамАЗ, разработан проект слесарно-механического участка Балаковского ПАТК с конструкторской разработкой гидравлического пресса для восстановления коленчатых валов. Дана характеристика Балаковского пассажирского автотранспортного комбината с рассмотрением показателей работы за 2010 год. Проанализированы тип, количество и режим работы подвижного состава автомобильного парка.

Выполнен технологический расчёт производственной программы ПАТК по техобслуживанию и ремонту с определением и корректировкой нормативной периодичности техобслуживания и ресурсного пробега, расчётом годового количества списаний и ТО, расчётом годовой программы диагностических воздействий и суточной программы по техобслуживанию и диагностированию автобусов, определением годового объёма работ и численности производственных рабочих. В ходе технологического расчёта зон ТО, ТР и участка определено количество постов техобслуживания и ремонта, определены площади зон техобслуживания, ремонта и производственного участка с представлением сводной таблицы расчётных площадей.

В технологической части рассмотрены самые распространённые повреждения валов и способы их правки, в частности, правка коленчатых валов чеканкой и методом Буравцева. В графической части представлены чертежи ремонтных размеров вала коленчатого и операционных карт его восстановления.
В конструкторской части выпускной квалификационной работы выполнены расчёты насоса гидроцилиндра с определением действительной подачи, мощности, крутящего момента на валу насоса. В ходе расчёта гидравлического цилиндра определено усилие, развиваемое гидроцилиндром при выдвижении штока. В графической части разработаны сборочные чертежи гидравлического пресса и гидравлического цилиндра.

В разделе безопасности технологического процесса проведён анализ опасных и вредных факторов производства (электрический ток, воздушное загрязнение, загрязнение воды, недостаток освещения). Даны рекомендации по устранению вредных воздействий на работающих и окружающую среду. Выполнены расчёты общего искусственного и естественного освещения слесарно-механического участка с представлением схемы расположения светильников на участке. В ходе расчёта вентиляции производственного участка разработана схема вентиляции участка. Выполнено проектирование защитного зануления с представлением принципиальной схемы зануления.

В процессе определения экономической эффективности проектных решений представлена таблица сравнительных показателей аналогичной и предлагаемой услуги правки коленчатого вала. Выполнены расчёты себестоимости и годового объёма реализации предлагаемой услуги. Рассчитаны объёмы инвестиций и дана оценка экономической состоятельности проекта.

Дополнительные материалы: приложен файл графиков и расчётов экономических характеристик на 1 листе в Excel.
