Разработка стенда с беговым барабаном для испытания шин

Описание

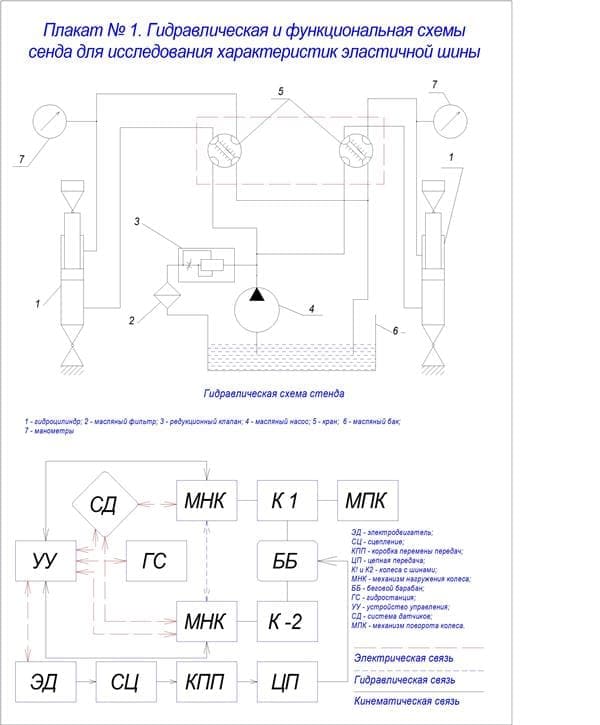

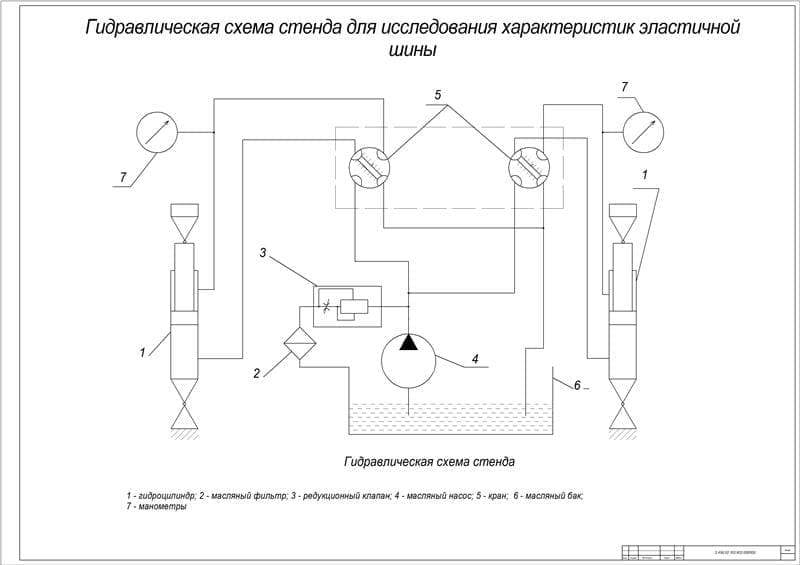

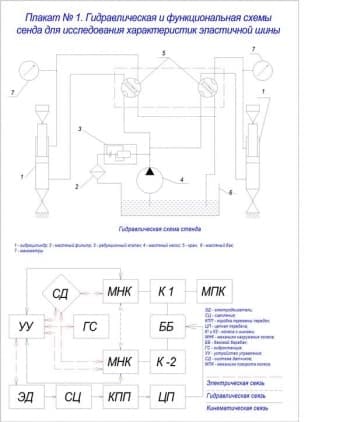

В представленной работе был разработан стенд с беговым барабаном для испытания шин. Выполнен расчет объемного гидропривода стенда для испытания эластичных шин. Определена мощность и подача насоса, построена схема рычагов для нагружения колес. Осуществлен выбор насоса, найдены рабочий объем, действительная подача и мощность потребная доя привода насоса. Подобраны и рассчитаны гидроцилиндры, определены площадь поршня, давление слива и отношение между диаметрами штока и поршня. Осуществлен выбор фильтров и трубопроводов, найдены потери давления в гидросистеме.

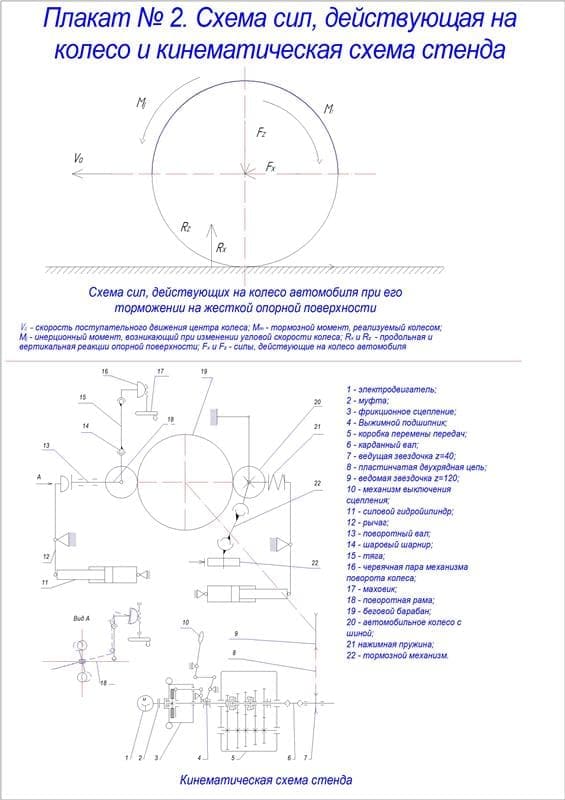

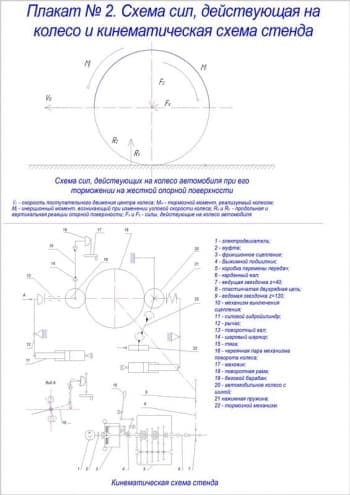

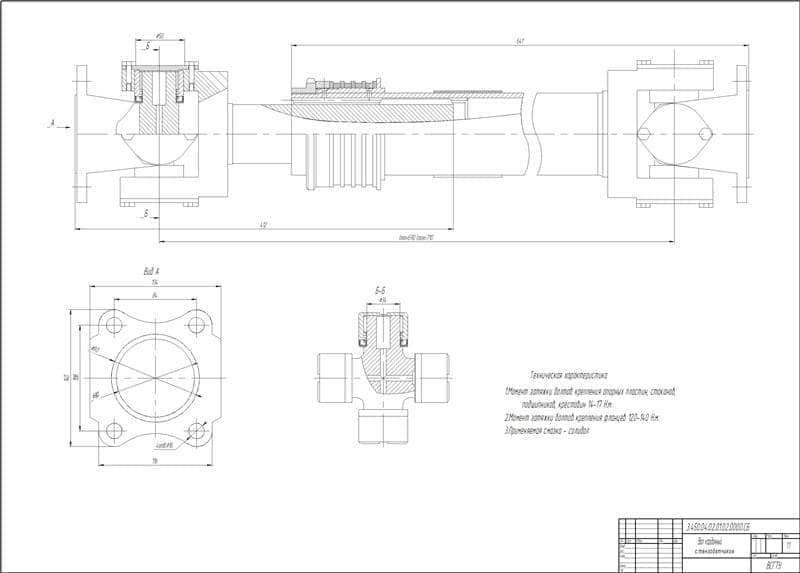

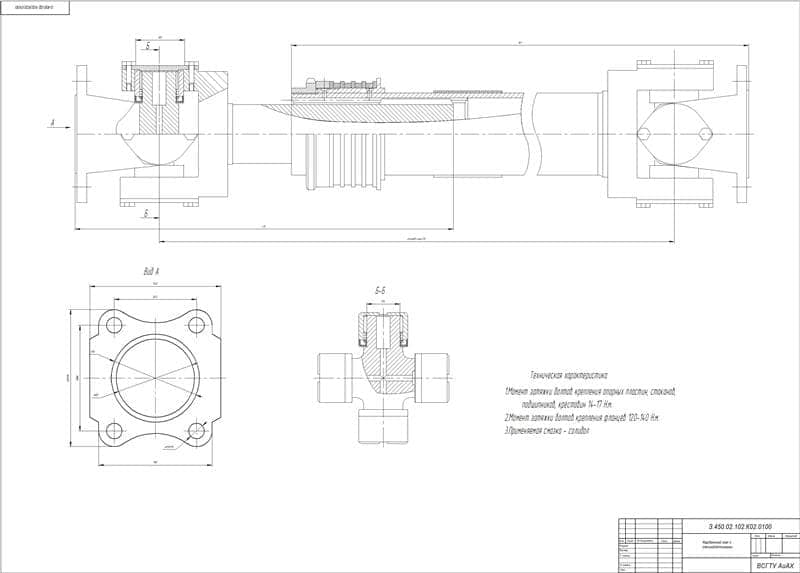

В конструкторской части дипломного проекта был выполнен расчет стенда с беговым барабаном для определения характеристик эластичной шины. Определены основные характеристики стенда, построена кинематическая схема бегового барабана. Рассчитаны подшипники вала бегового барабана, цепная и карданная передачи, составлена схема реакции опор. Найдены масса, момент инерции и напряжения в ободе бегового барабана, представлена его схема. Произведен расчет объемного гидропривода стенда для испытания эластичных шин. Найдены мощность и подача насоса, построена схема нагружения поворотного колеса стенда. Осуществлен выбор насоса.

В разделе безопасность труда при проведении работ на стенде для испытания эластичных шин были даны основные требования к санитарной обстановке в рабочей зоне помещений для проведения лабораторных работ, по вентиляции помещения, к электробезопасности установок и оборудования. Представлена схема заземления стендового зала кафедры «Автомобили». Рассмотрены общие вопросы техники безопасности при работе с электроустановками и пожарной безопасности. Разработаны основные мероприятия по защите от поражения электрическим током при работе на стенде и противопожарной защиты.

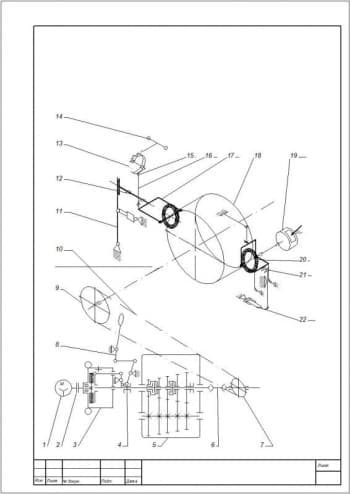

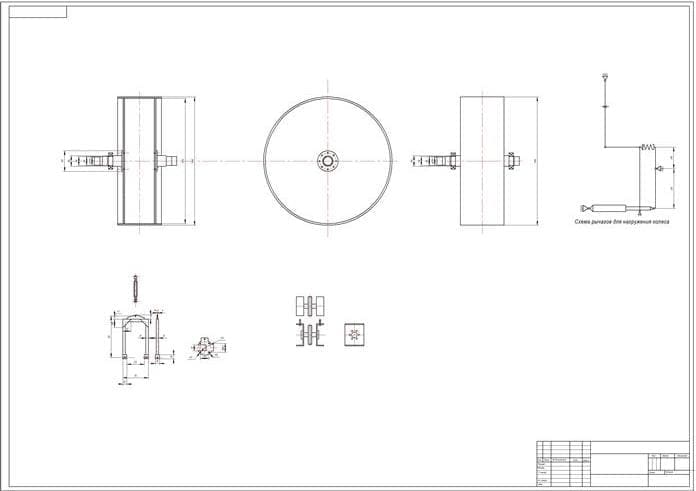

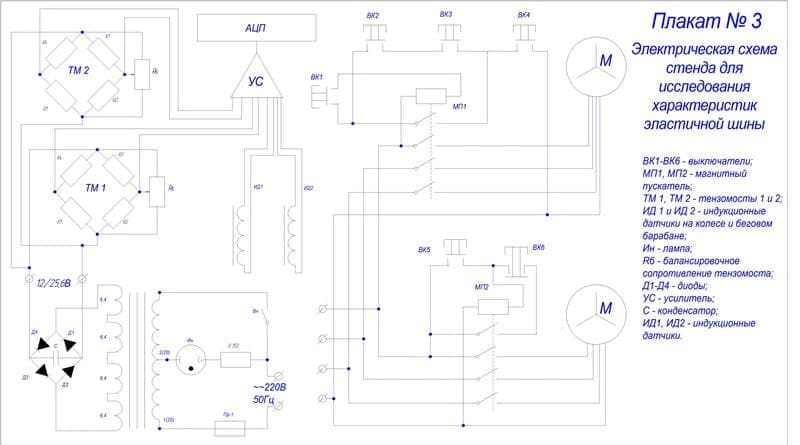

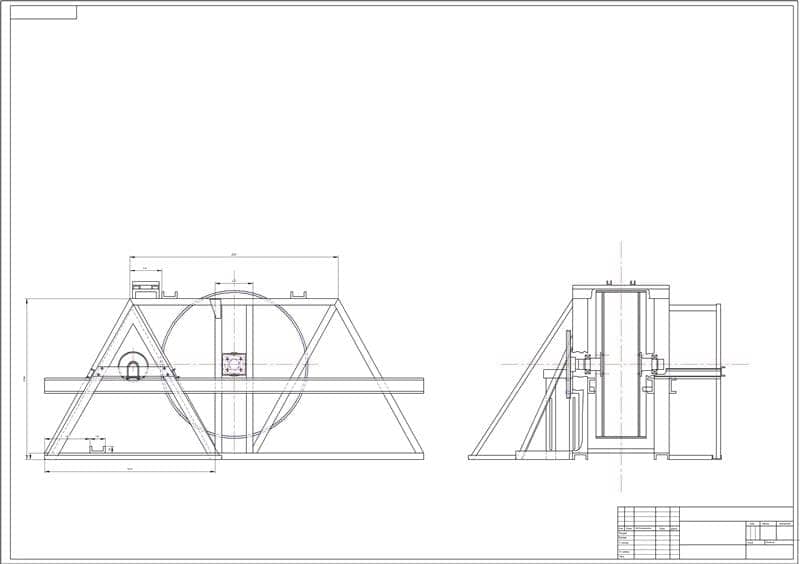

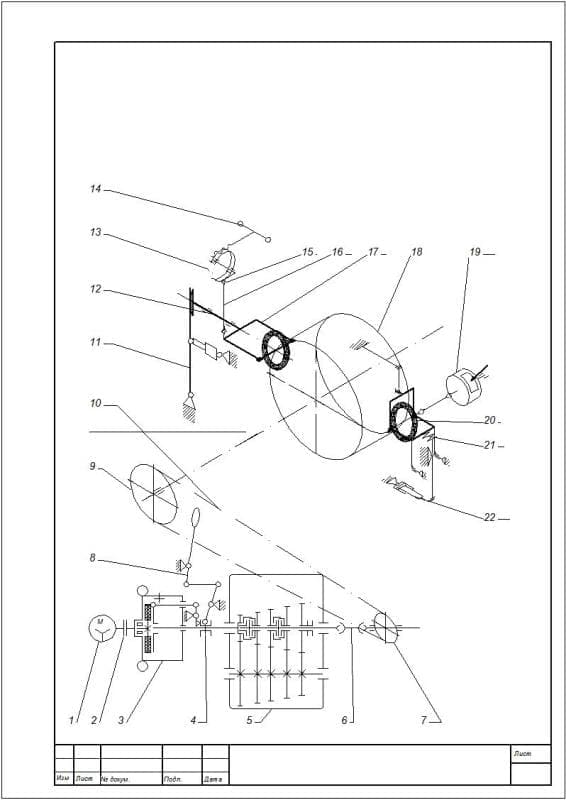

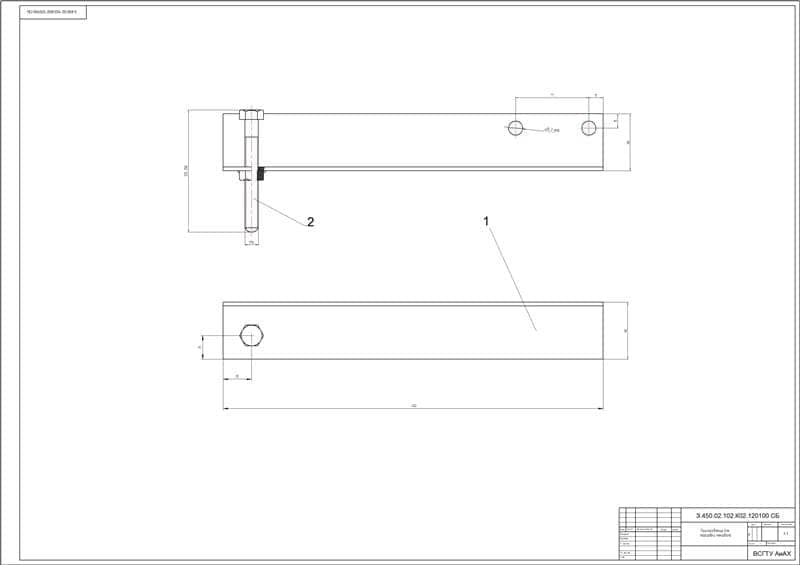

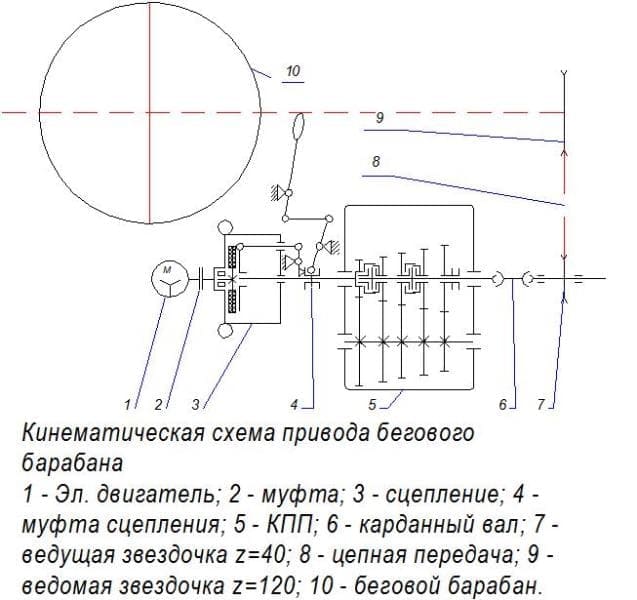

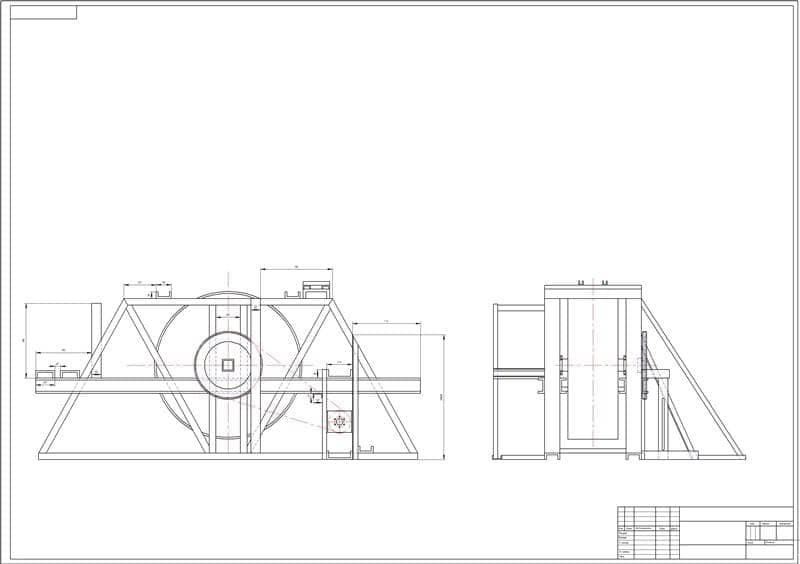

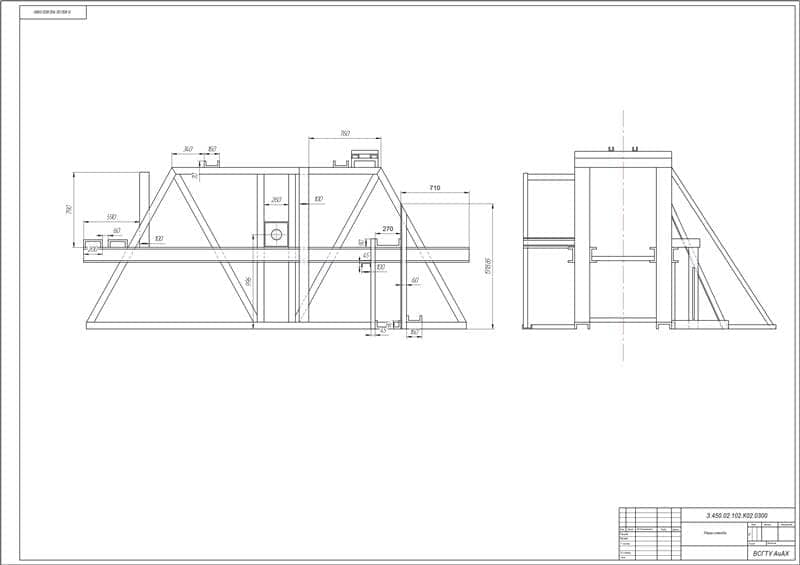

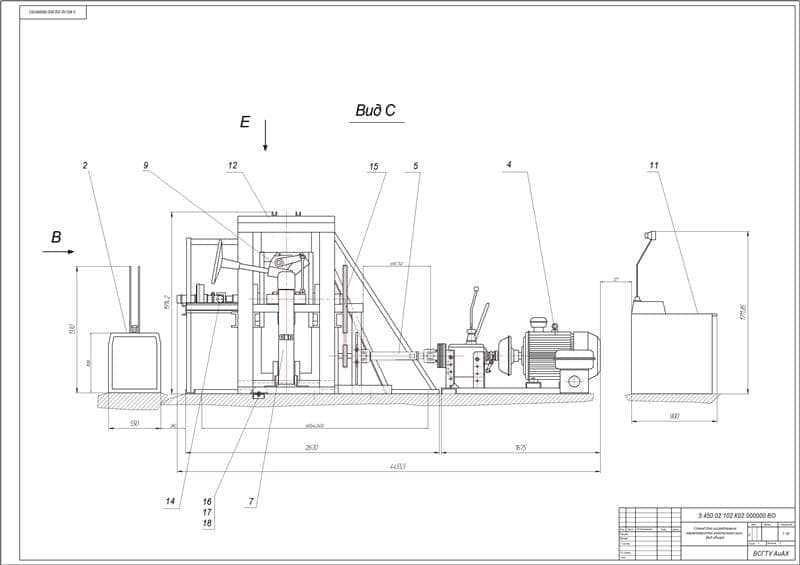

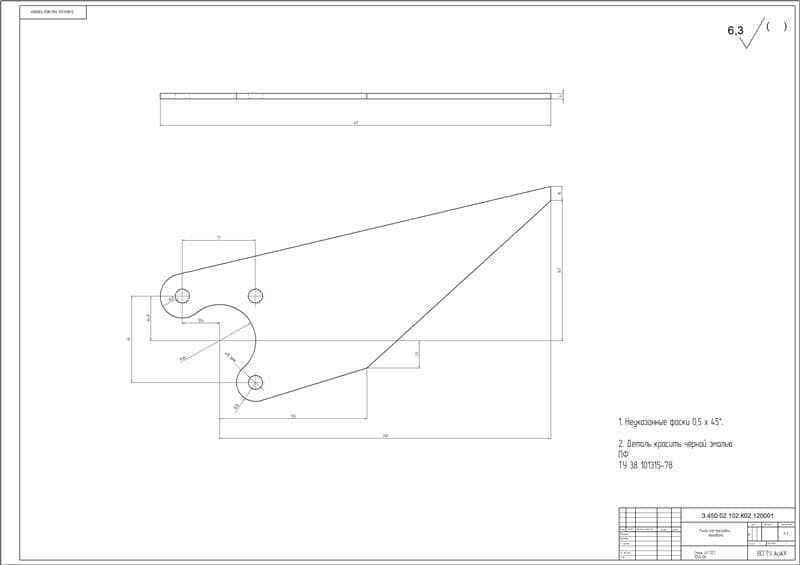

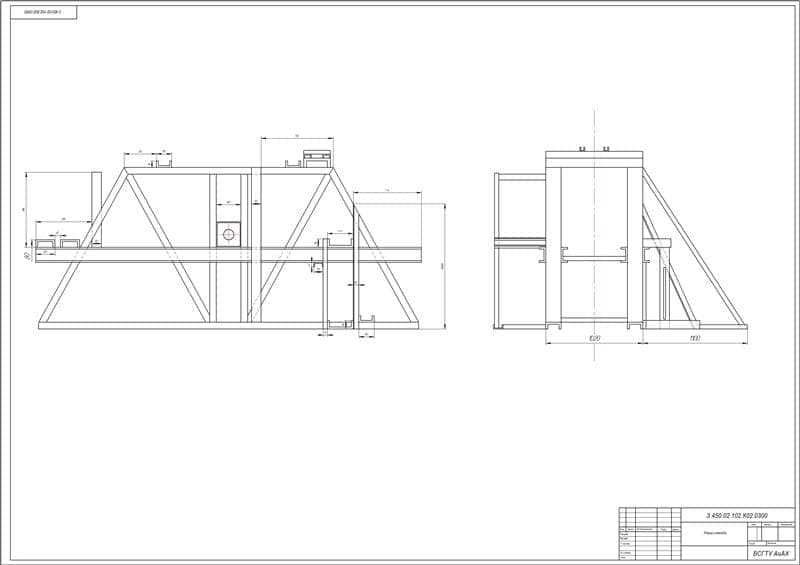

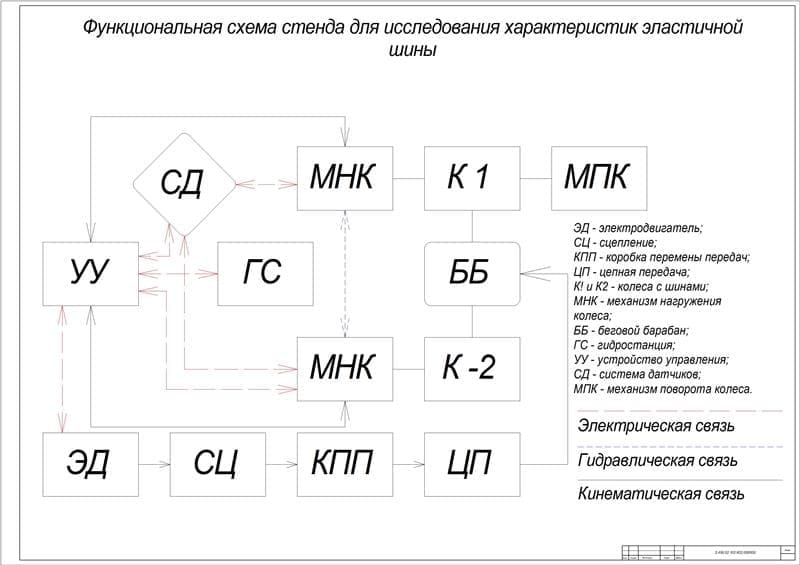

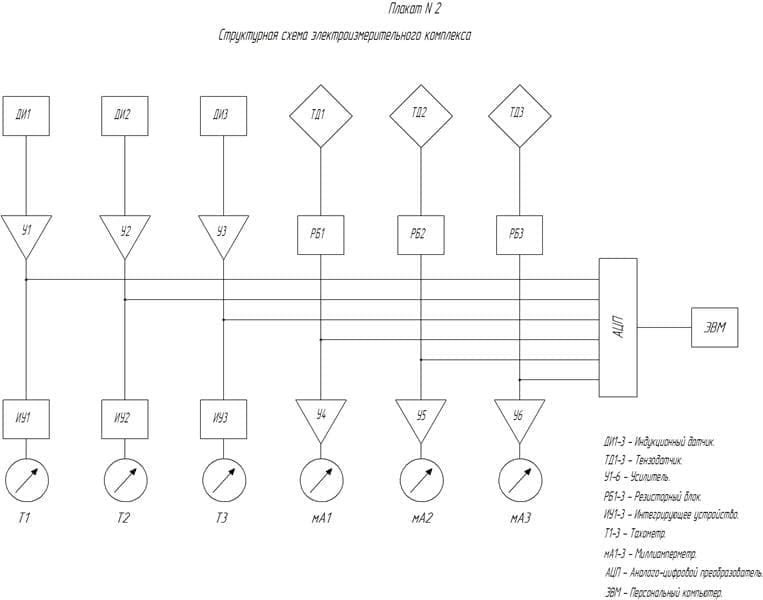

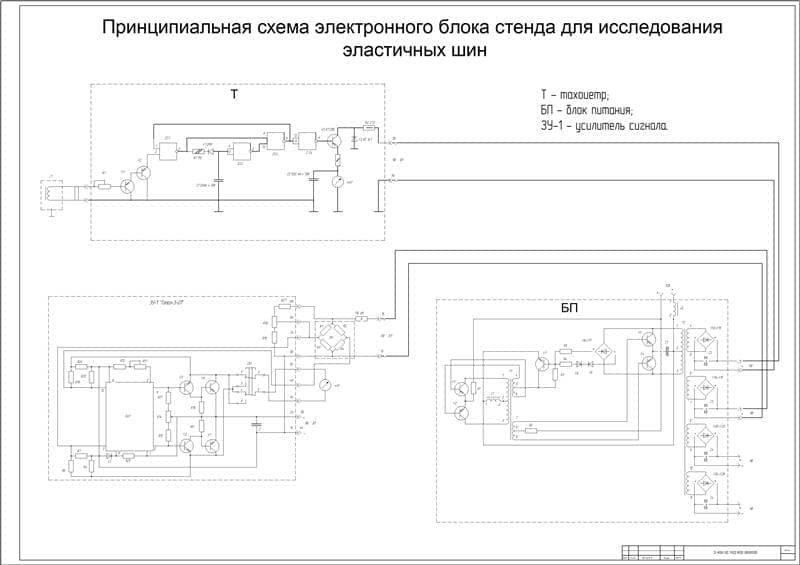

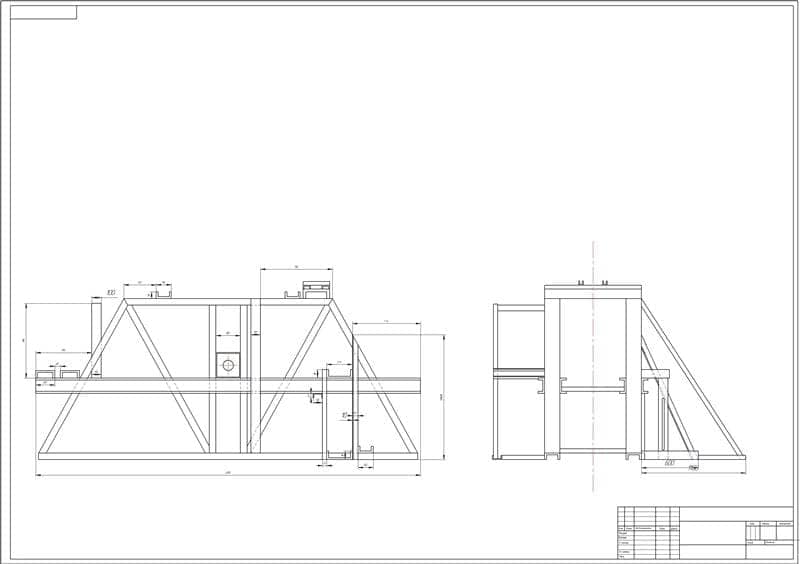

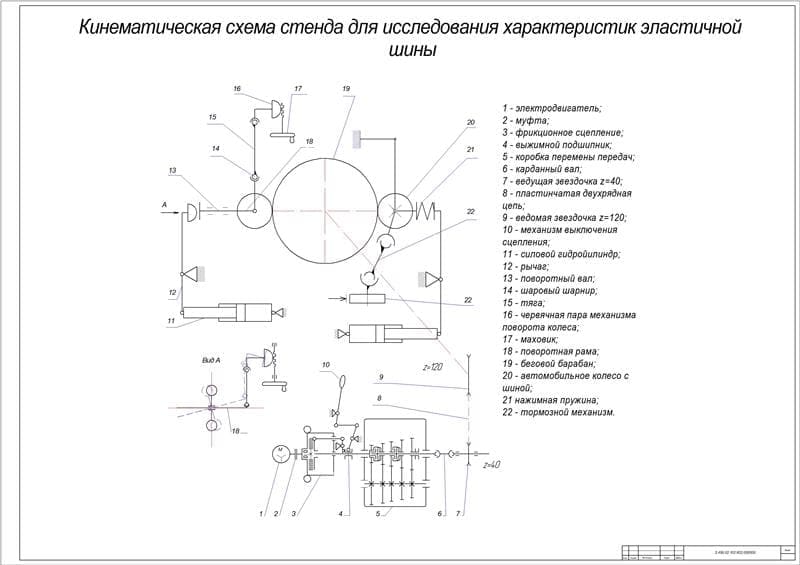

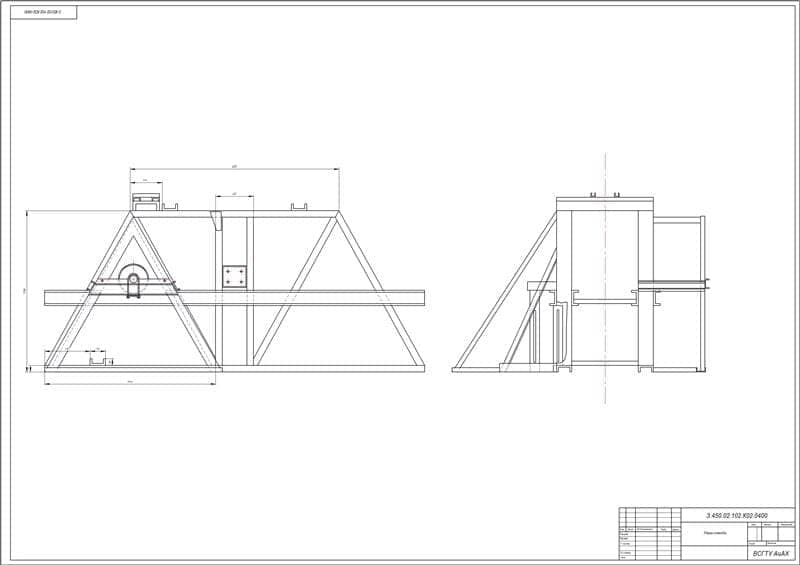

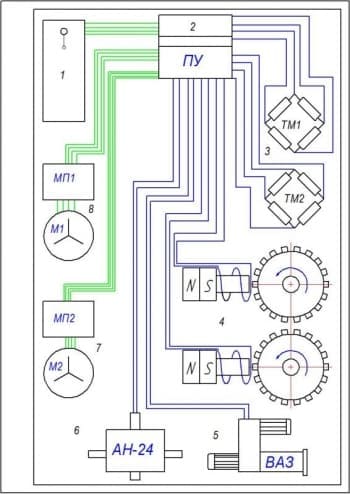

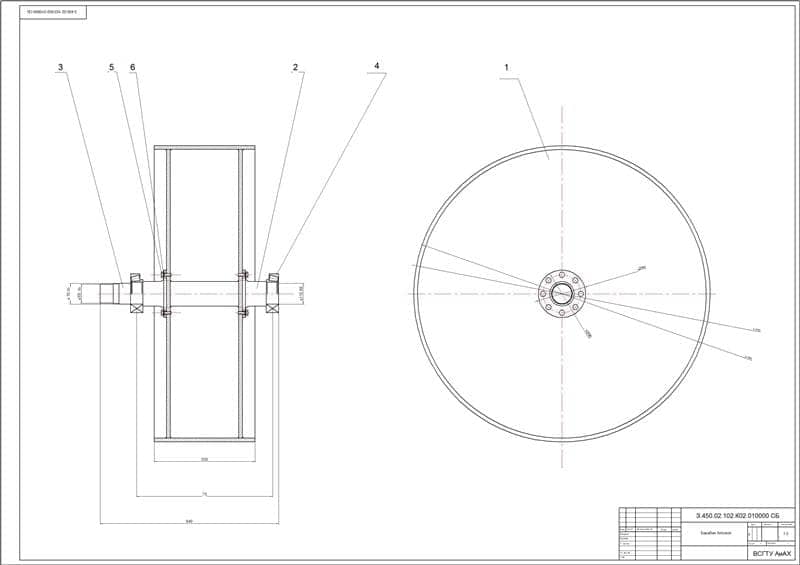

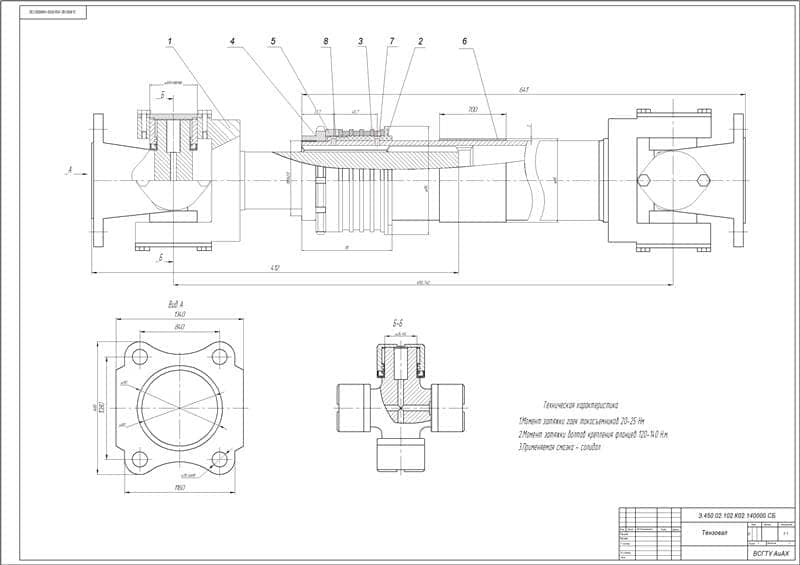

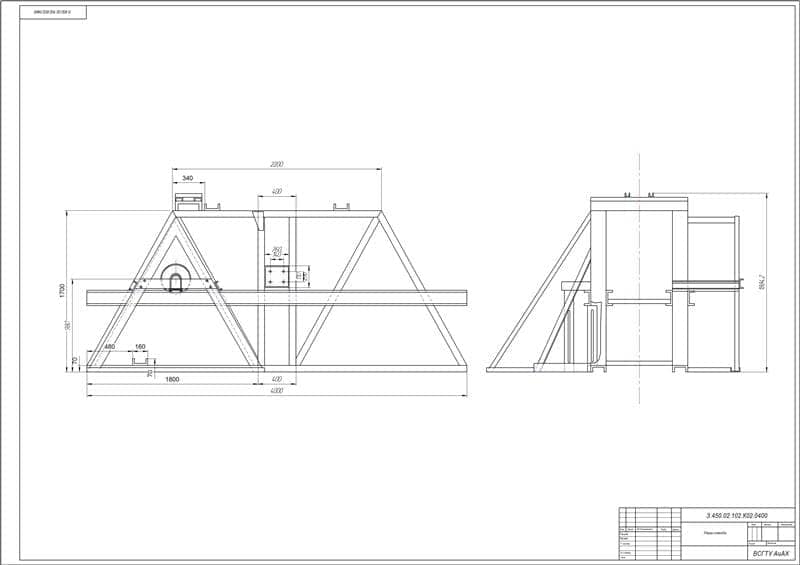

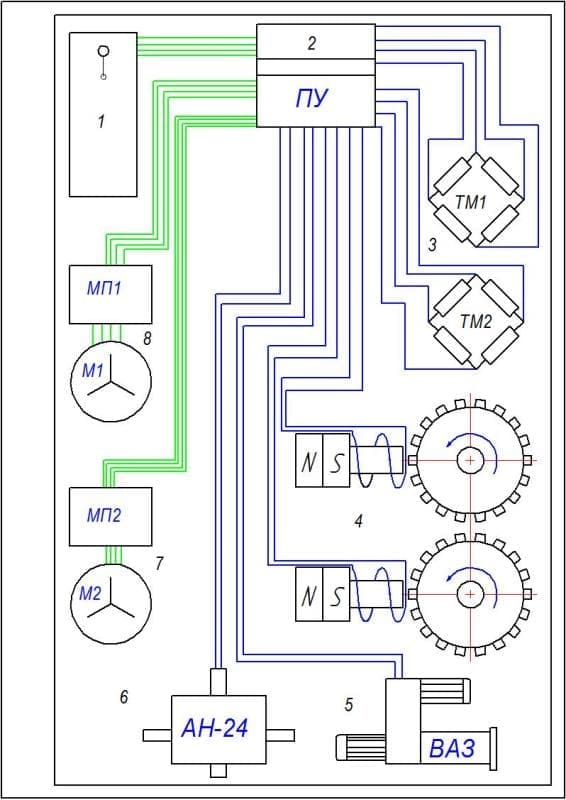

В графической части проекта были выполнены чертежи рычага и приспособления для тарировки тензовала, рамы стенда, бегового барабана, структурной схемы электроизмерительного комплекса, кинематической схемы привода бегового барабана и принципиальной схемы электронного блока стенда для исследования эластичных шин, составлены спецификации.
