Проект гидроузла на реке с разработкой земляной плотины с ядром, водовыпуска и трубопровода для подачи воды

Код: 01.01.03.04.01
Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Чертежи дипломной работы – переводим в формат 800х600, уникальность названий чертежей не менее 80%.

 (в программе Компас и Автокад):

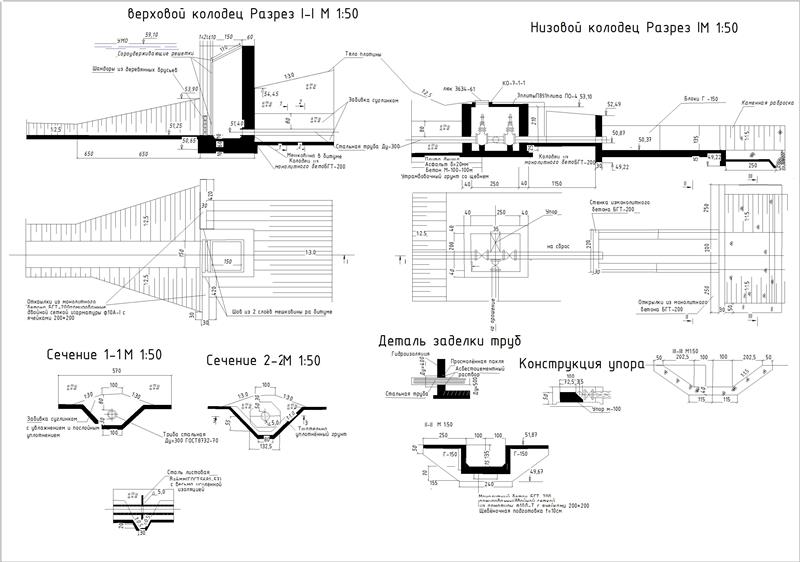

  1. Чертеж верховой колодец, низовой колодец, сечение 1-1, сечение 2-2, деталь заделки труб, конструкция упора (формат А1)

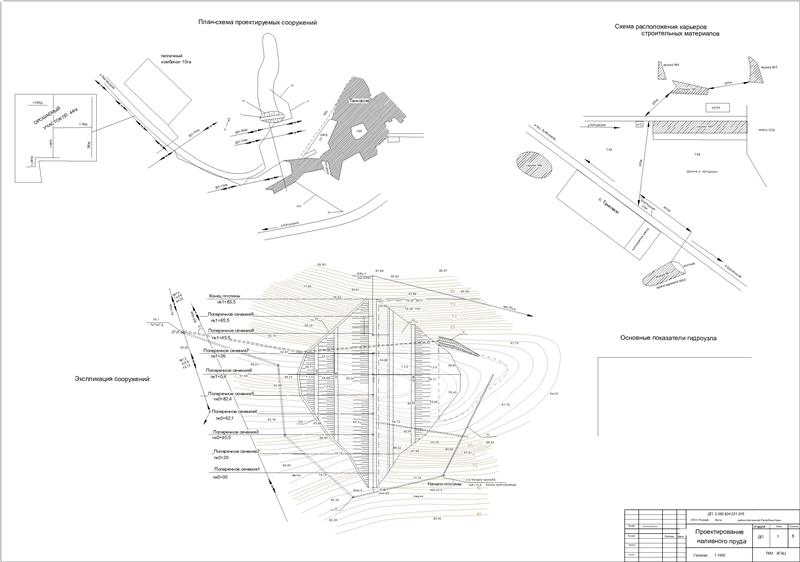

  2. Чертеж генплан (формат А1)
  3. Чертеж грунтовая плотина (формат А1)

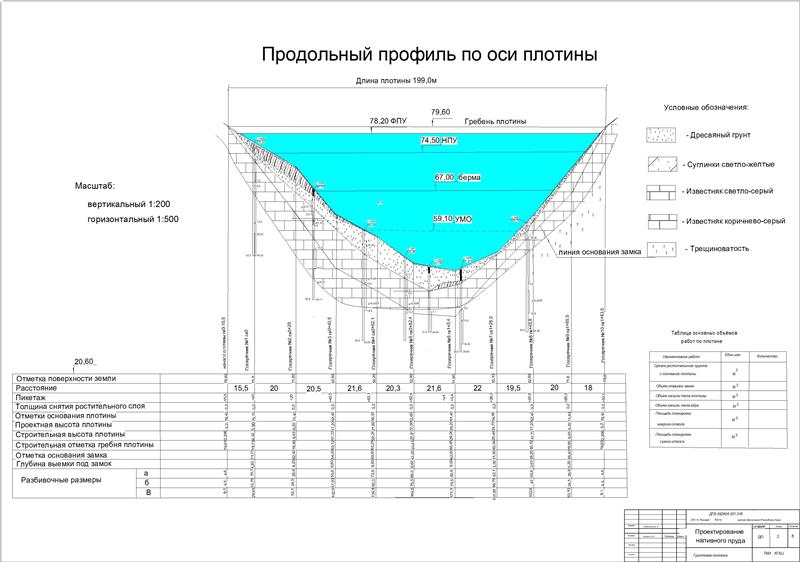

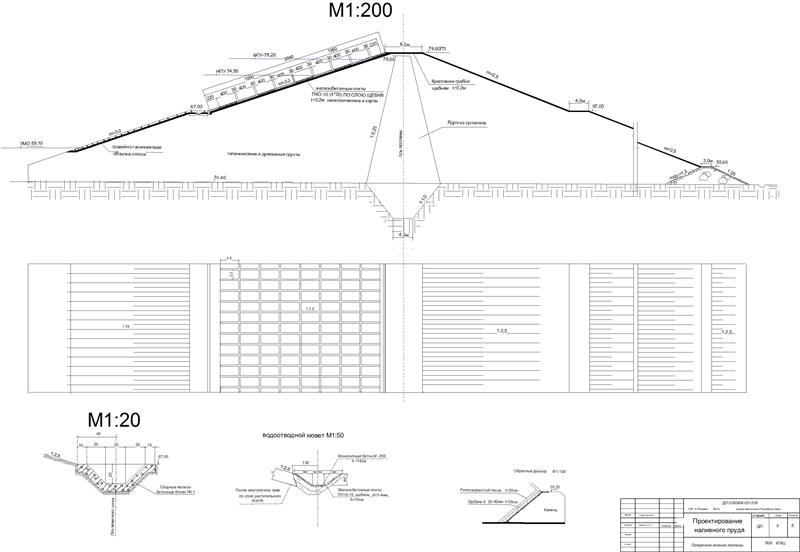

  4. Чертеж поперечное сечение плотины (формат А1)

Спецификация – нет

В представленной дипломной работе было выполнено проектирование гидроузла на р. Бельбек в Бахчисарайском районе АР Крым. Рассмотрены хозяйственно-строительные и естественные условия. Дана климатическая, гидрогеологическая и инженерно-геологическая  характеристика.

В состав сооружений гидроузла входят:

1.       Земляная плотина с ядром, высота которой 28,2 м назначена с учетом создания аккумулирующей ёмкости для полного зарегулирования паводка.

2.       Водовыпуск для подачи воды для орошения и опорожнения пруда. Трасса водовыпуска прокладывается у правого борта, где скала почти выходит на поверхность, что позволит разместить трубу водовыпуска на прочном основании.

3.       Трубопровод для наполнения пруда начинается у автодороги Бахчисарай-Ялта, далее проходит по окраине села Танковое, затем у плотины переходит на левый борт, где заходит в пруд.

В связи с отсутствием поводкового водосброса компоновка гидроузла отличается простотой.

Выполнен водохозяйственный расчет, представлен состав сооружений гидроузла.

Разработан поперечный профиль грунтовой плотины и определена её высота. Выполнен расчет отметки гребя плотины и её высоты. Разработаны гребень и откосы плотины, дренаж, противофильтрационные устройства и сопряжение тела плотины с основанием и берегами. Выполнен фильтрационный расчет, определен низовой откос на устойчивость.

Выполнен расчет наполняющего водоотвода. Рассмотрено водоотводное сооружение. Осуществлен подбор вида и конструкции водовыпуска. Рассчитаны водовыпуск, определен пруд на опорожнение.  Описана организация производства работ по строительству гидроузла. Произведены расчеты основных объемов работ,  а именно: срезки растительного грунта с основания плотины, отрывки замка, насыпи тела плотины и ядра, площади планировки мокрого и сухого откоса, Составлен  сводный сметный расчет стоимости строительства грунтовой плотины с водовыпуском  и наполняющим водоводом.

Изучены основные вопросы охраны труда при выполнении строительных работ, а также вопросы экологичности и охраны окружающей среды. Определены технико-экономические показатели проекта. Найдены стоимость валовой продукции, производственные затраты  и показатели экономической эффективности. Составлен технический паспорт.

В графической части дипломного проекта были выполнены чертежи генерального плана, грунтовой плотины и её поперечного сечения, верхового и низового колодца.



Дополнительные материалы: Локальная смета в Word 7 стр., доклад в Word 5 стр.

Содержание дипломного проекта (уникальность текста не менее 70%):



Содержание

Введение

1 Общая характеристика

1.1 Хозяйственно-строительные и естественные условия

1.1.1 Расположение объекта

1.1.2 Климатическая характеристика

1.1.3 Гидрологическая характеристика

1.1.4 Инженерно – геологическая характеристика

2 Водохозяйственный расчет

3 Состав сооружений гидроузла

4 Грунтовая плотина

4.1 Разработка поперечного профиля грунтовой плотины и расчет её высоты

4.1.1 Расчет отметки гребня плотины и её высоты

4.1.2 Разработка гребня плотины

4.1.3 Разработка откосов плотины

4.1.4 Разработка дренажа

4.1.5 Разработка противофильтрационных устройств

4.1.6 Разработка сопряжения тела плотины с основанием и берегам

4.2 Фильтрационный расчет

4.3 Определение низового откоса на устойчивость

5 Расчет наполняющего водовода

6 Водовыпускное сооружение

6.1 Подбор вида и конструкции водовыпуска

6.2Расчет водовыпуска

6.3 Определение пруда на опорожнение

7 Организация производства работ по строительству гидроузла.

8 Расчет сметной стоимости строительства

9 Основные вопросы охраны труда при выполнении строительных работ

10 Техническая эксплуатация гидроузла

11 Экологичность и охрана окружающей среды

12 Определение технико-экономический показателей проекта

Список использованных литературных источников

Приложения
