Автоматизированная система управления процессом атмосферной перегонки нефти

Состав чертежей

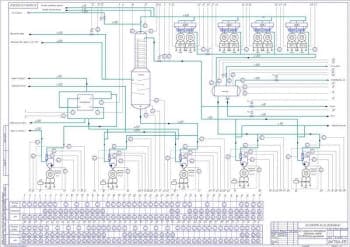

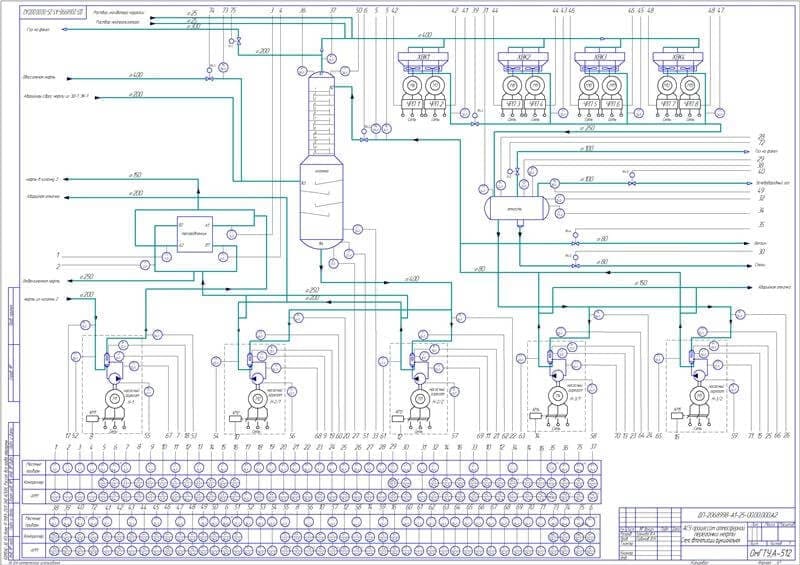

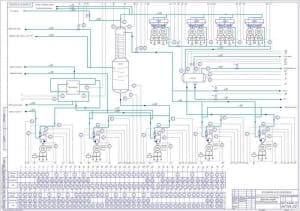

1. Функциональная схема автоматизации

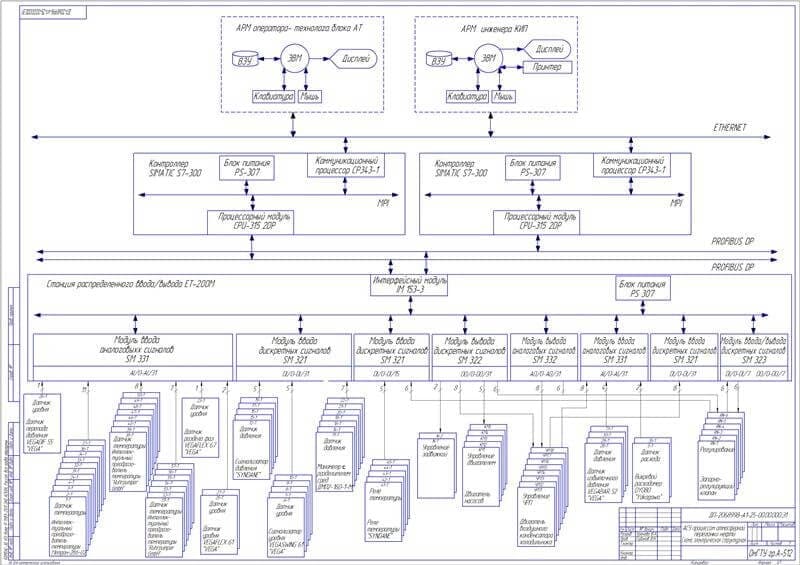

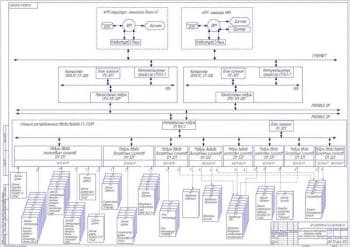

2. Схема электрическая структурная

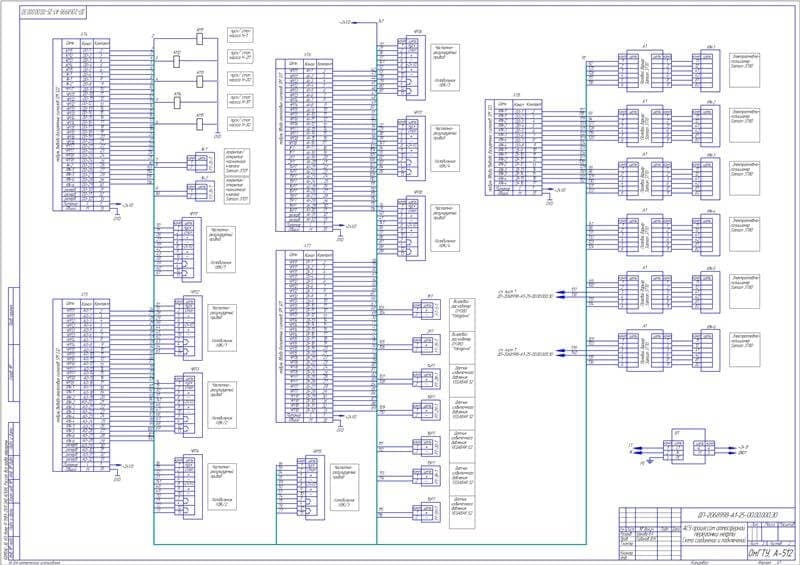

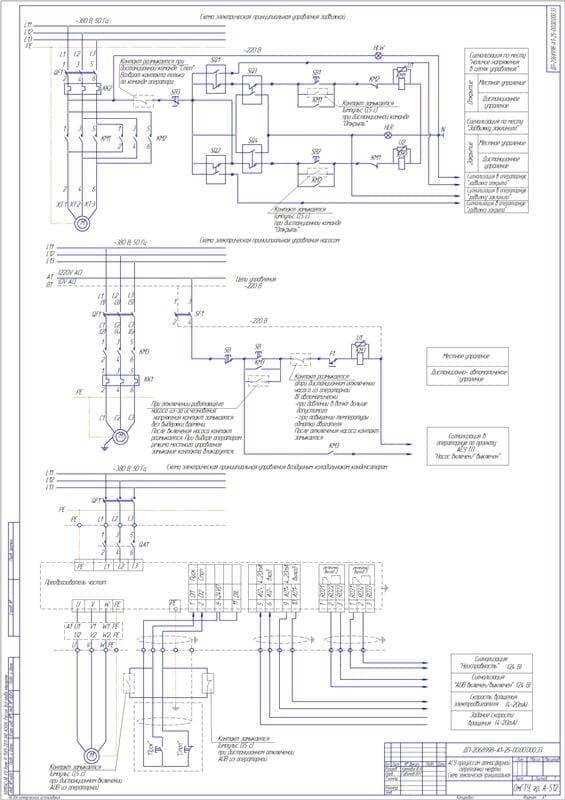

3. Схема электрическая принципиальная

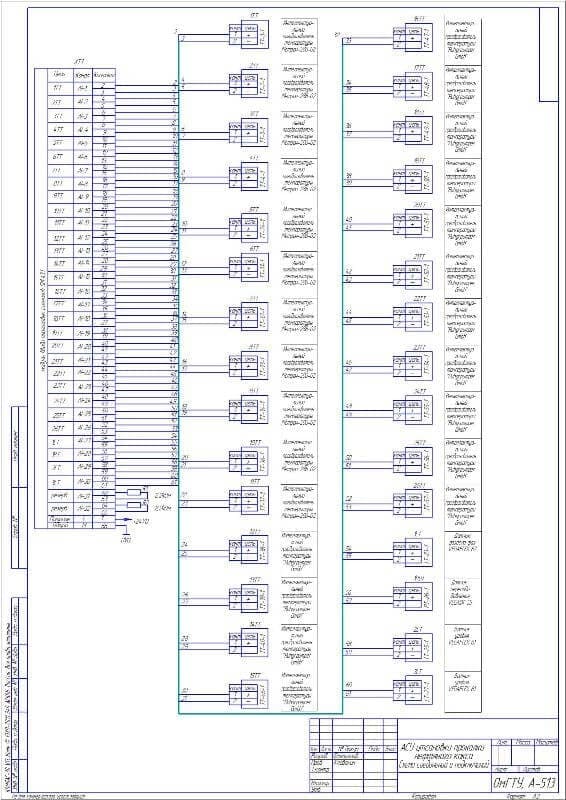

4. Схема соединений и подключений

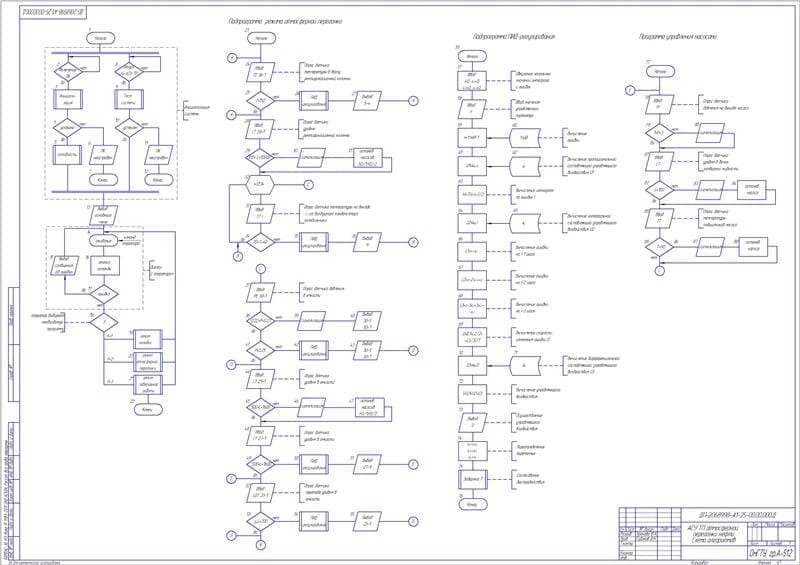

5. Чертеж алгоритмов управления

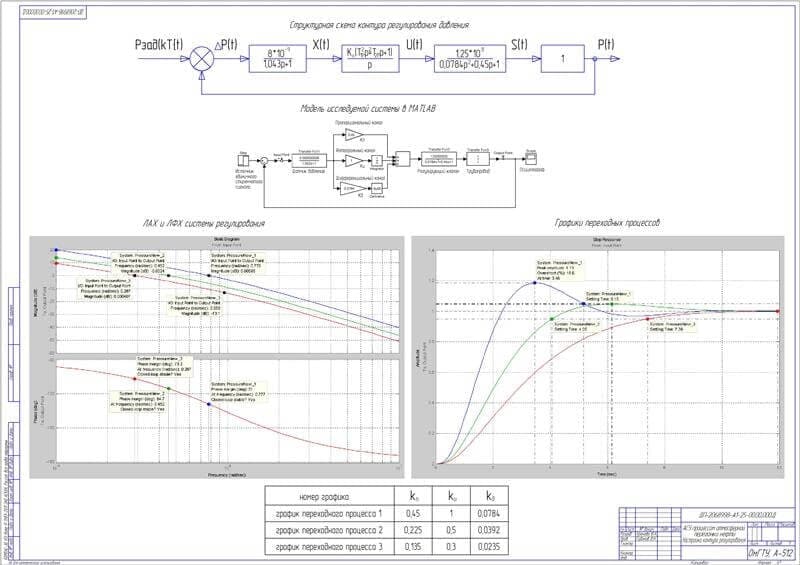

6. Настройка контура регулирования

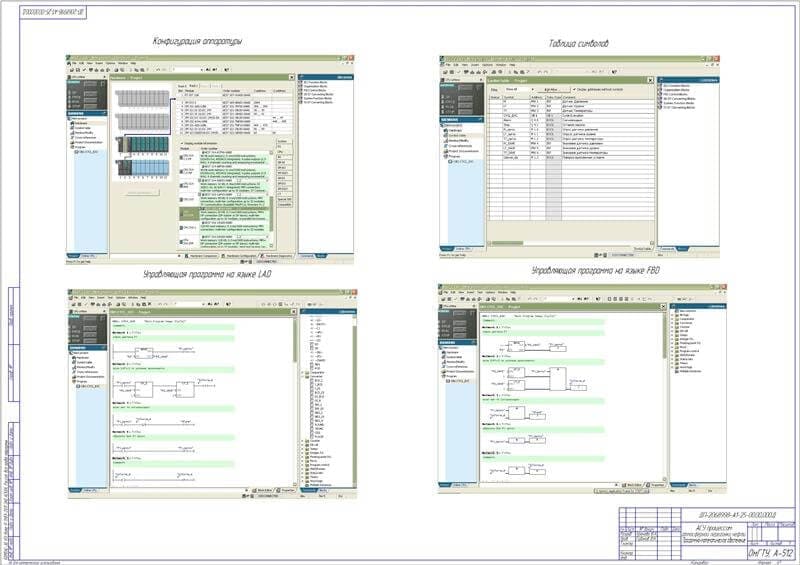

7. Лист программно-математического обеспечения

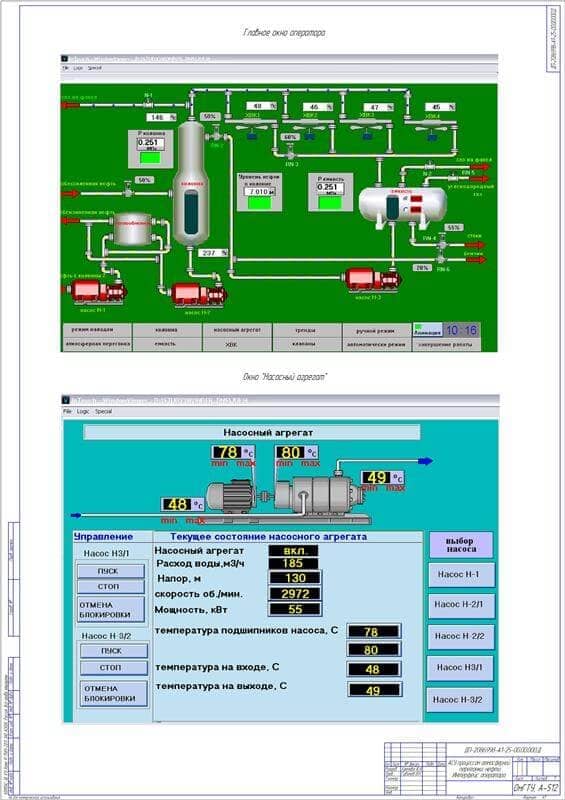

8. Графический интерфейс оператора

Описание

В дипломном проекте разрабатывается автоматизированная система управления технологическим процессом атмосферной перегонки нефти.

В настоящее время системы подобного уровня широко распространены в нефтехимической и нефтеперерабатывающей промышленности.

Данная АСУ ТП осуществляет контроль, визуализацию, управление технологическим процессом и выполняет функции противоаварийной защиты. В системе управления используются аппаратные и программные средства Simatic, предлагаемые фирмой Siemens.

Дипломный проект содержит пояснительную записку и графическую часть.

Содержание пояснительной записки:

Аналитический обзор, описание технологического процесса, разработка функциональной схемы АСУ ТП, разработка структурной схемы АСУ ТП, разработка электрической принципиальной схемы, разработка схемы соединений и подключений, расчетная часть, разработка алгоритмов управления, исследование и настройка контура регулирования, разработка элементов SCADA-системы и графических средств оператора, экономическая часть, безопасность жизнедеятельности, приложения, список литературы.

Целью данного дипломного проекта является разработка автоматизированной системы управления процессом атмосферной перегонки нефти. Основой разрабатываемой системы управления является набор аппаратных и программных средств управления Simatic фирмы Siemens. Компоненты Simatic отвечают самым высоким современным требованиям к производительности, надежности, безопасности и удобству управления.

В ходе выполнения дипломного проекта была разработана автоматизированная система управления процессом атмосферной перегонки нефти.

Аппаратная часть АСУ ТП реализована в виде двухуровневой системы с использованием аппаратных и программных средств управления Simatic фирмы Siemens. Нижний уровень – станция распределенного ввода/вывода ET200M, управляющая исполнительными механизмами блока (насосы, регулирующие и отсечные клапаны) на основе сигналов дискретных и аналоговых датчиков, расположенных на технологическом оборудовании и трубопроводах; команд, поступающих с АРМ. Верхний уровень – АРМ оператора блока атмосферной перегонки нефти, реализует взаимодействие оператора с системой управления и связь с нижним уровнем управления.

Были разработаны алгоритмы управления процессом атмосферной перегонки нефти, часть управляющей программы в среде программирования STEP7Lite, интерфейс оператора для АРМ во внешней ЛВС на базе InTouch 8.1.

В расчетной части дипломного проекта была произведена настройка контура регулирования температуры в верху колонны отбензиневания, с результатами: вид переходного процесса – апериодический; время переходного процесса 7,39 с; запас устойчивости по фазе 64,7°.

В дипломном проекте приведен расчет экономического эффекта от внедрения АСУ процессом атмосферной перегонки нефти – 4,77 млн. руб. в первый год эксплуатации, рассмотрены вопросы безопасности жизнедеятельности.

Внедрение АСУ процессом атмосферной перегонки нефти позволило:

• - расширить функции автоматического и автоматизированного контроля и управления;
• - повысить надежность функционирования системы противоаварийной защиты;
• - повысить качество управления технологическим процессом;
• - сократить количество и время локализации аварийных ситуаций и отказов оборудования.
