Проектирование системы охранной сигнализации удаленного коттеджа

Состав чертежей

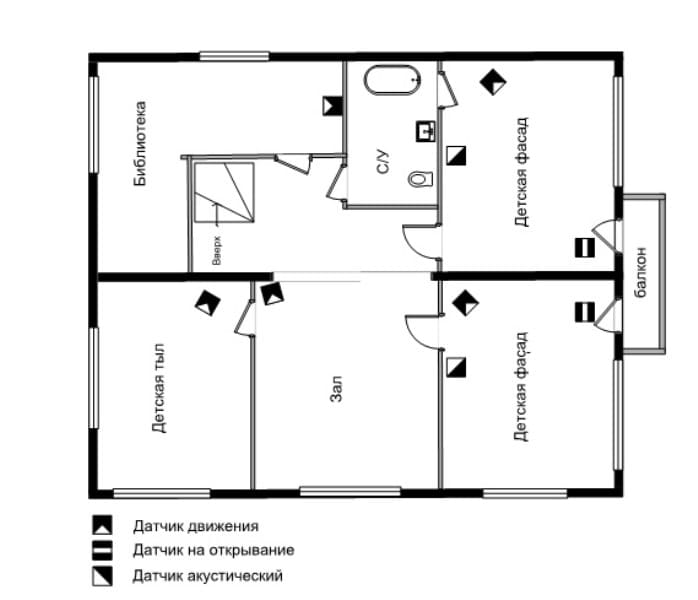

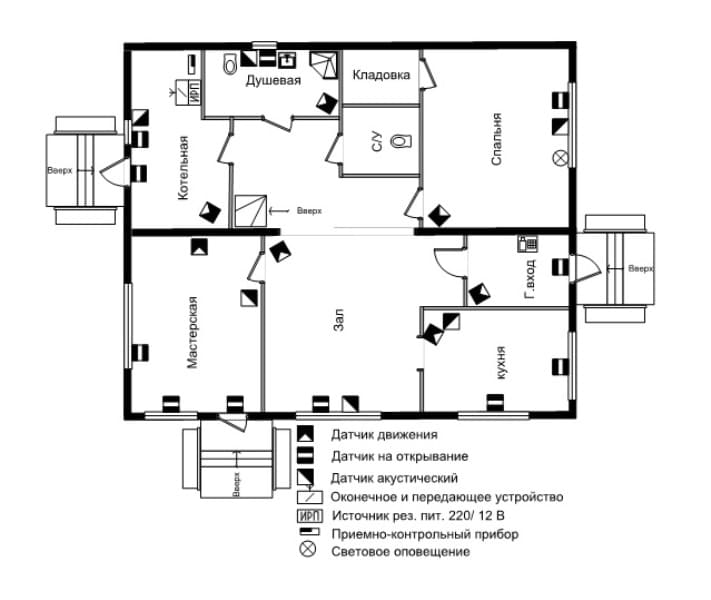

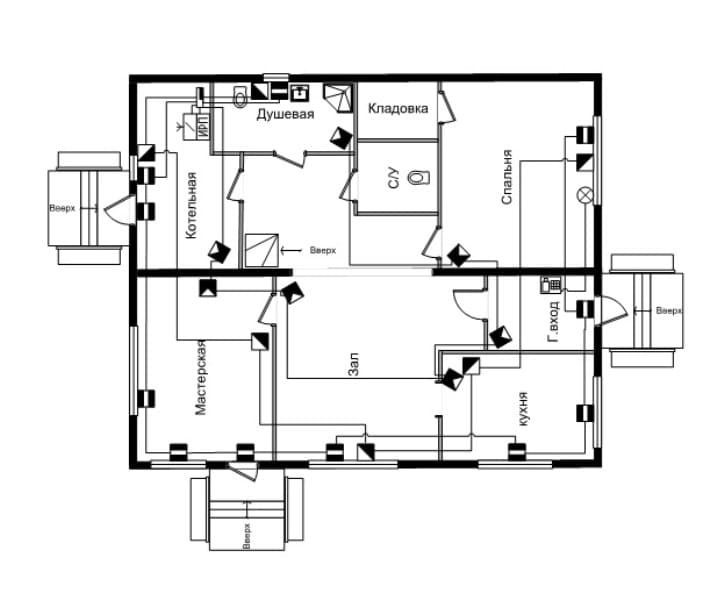

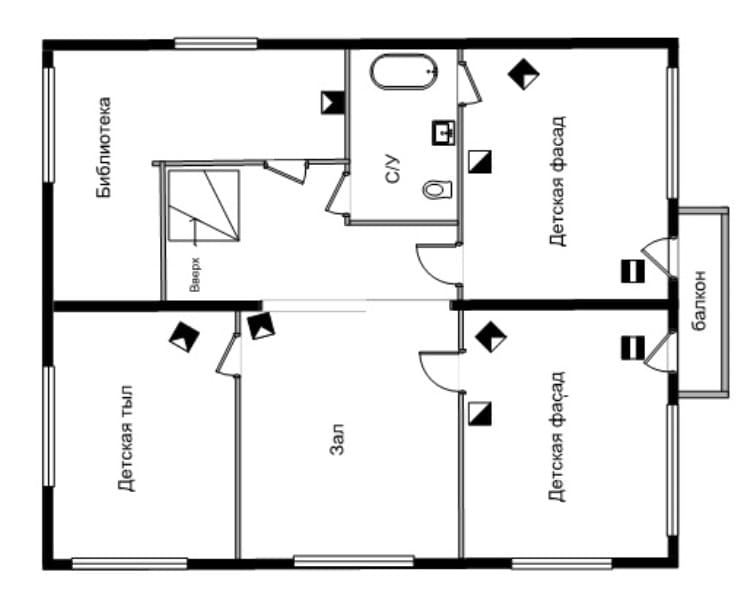

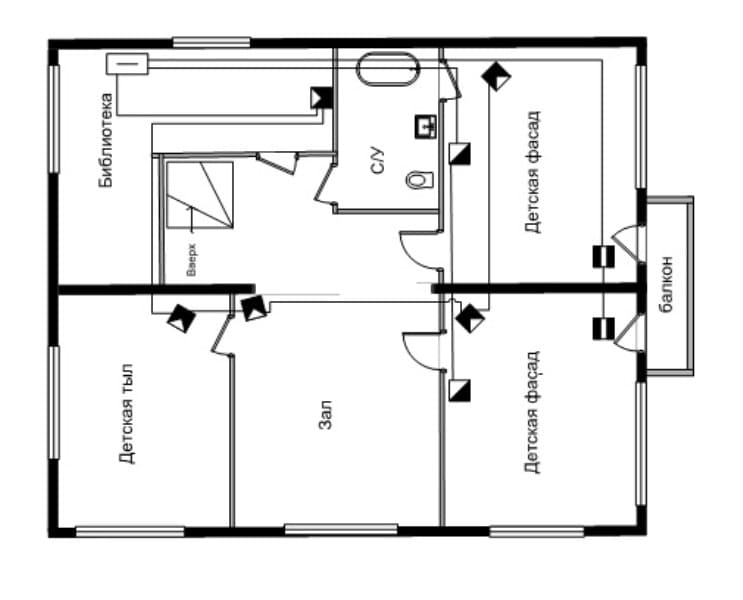

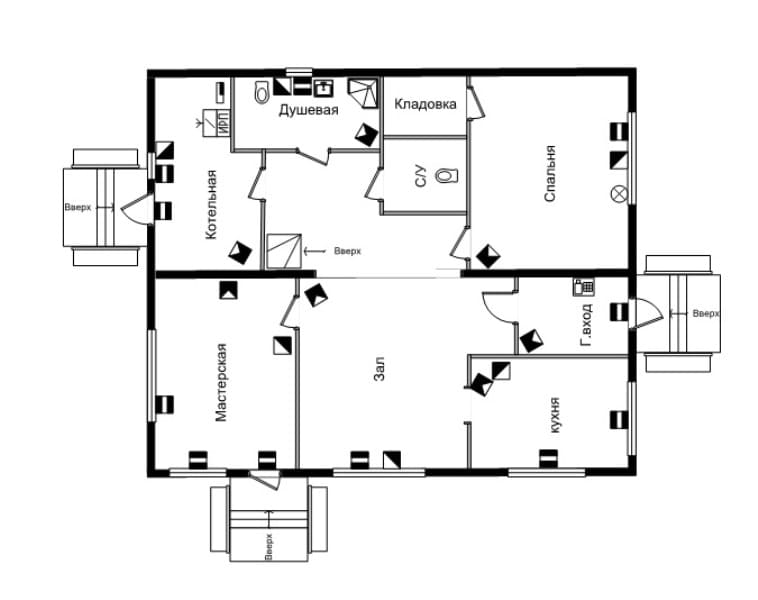

1-6. Монтажные чертежи охранной системы умной дом

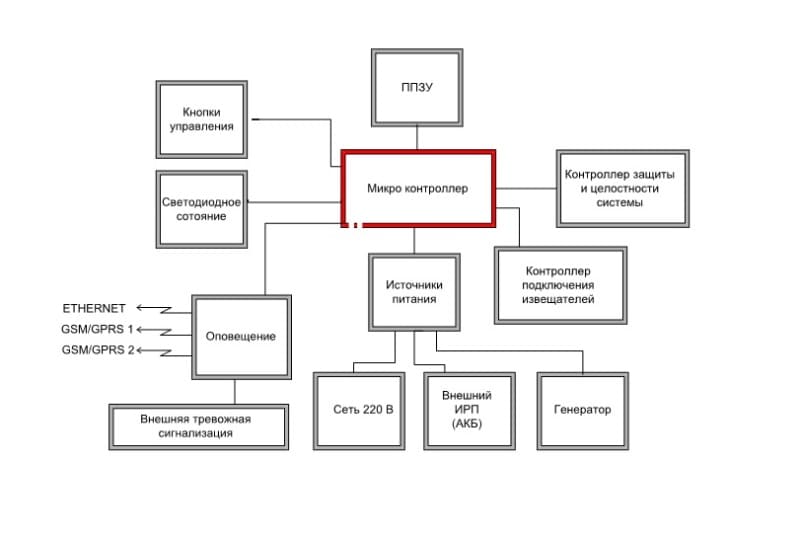

7. Структурная схема контроллера

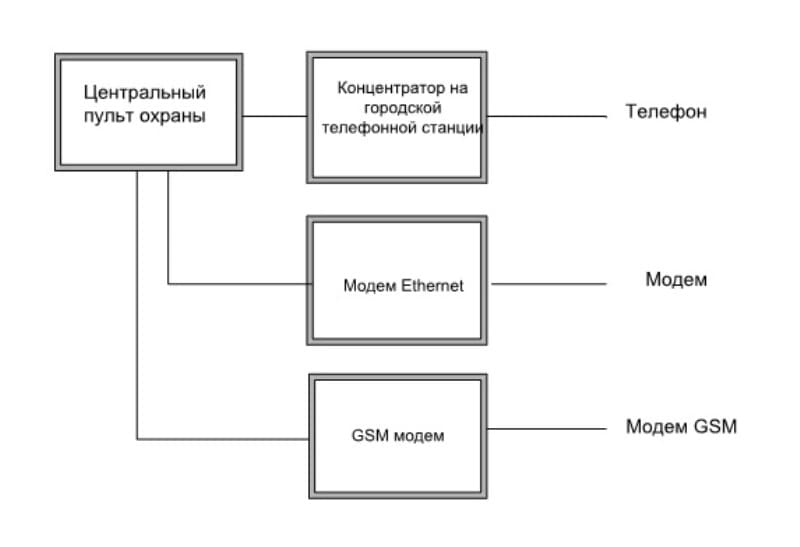

8. Структурная схема оператора охранной организации

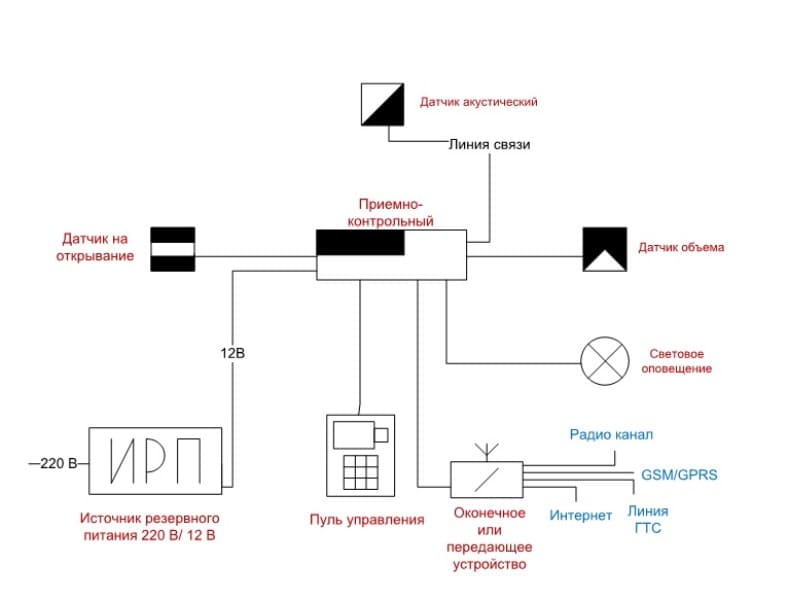

9 .Структурная схема с указанием: датчик акустический, датчик на отрывание, датчик объема, источник резервного питания, пульт управления, оконечное или передающее устройство, световое оповещение

Описание

В дипломной работе выполняется разработка системы охранной сигнализации удаленного коттеджа с высокой физической стойкостью и с быстрой системой оповещения нескольких адресатов.

Объект исследования:

Частный коттедж, удаленный от основных коммуникаций на расстояние 3 км, на территории охраняемого коттеджного поселка.

Одноэтажное кирпичное задние с заглубленным цокольным этажом и мансардой, общей площадью 130 м2, расположенный на участке 12 соток земли с большими деревьями на территории, подходящими к дому с тыловой  стороны на расстояние до 4-5 метров.

Актуальность работы:

Актуальные задачи, решаемые проектом:

Обеспечить систему разными видами обнаружения предварительного проникновения;

Обеспечение надежными инженерными конструкциями объекта;

Обеспечение системы ранним обнаружением опасности охраняемой зоны;

Для обеспечения безопасности и надежности система должна иметь несколько каналов передачи и оповещения и не менее двух серверов для регистрации событий на объекте охраны.

Обязательное наличие резервного питания обеспечивает стойкость системы, поддержание работоспособности на длительное время при отключении общего питания, передавать и сохранять оповещения в самый кротчайший срок.

Выполнено описание проблемы,  определена цель дипломного проекта и актуальность работы. Приведены теоретические сведения.  Рассмотрена система охранной сигнализации здания, охранные извещатели, приемно-контрольная аппаратура, периферийные устройства и питание устройств охранной сигнализации.

В проектной части был составлен план охраняемого объекта.  Описано применяемое оборудование и дано его обоснование. Разработана функциональная схема охранной сигнализации, составлен план размещения оборудования. Рассмотрены система передачи извещений пульт централизованного наблюдения.

Рассчитана структурная схема. Описано распределение уровня звукового сигнала, приведен уровень звука в помещении. Выполнен расчет уровней сигнала в системе ОС.  Определена потребляемая мощность, дана оценка активного сопротивления сигнальной линии.

         Описаны основные функции  проектируемой системы, входные и выходные данные, логика работы системы. Приведены практические шаги по реализации проекта.

         Выполнено техническое задание на разработку. Дана краткая характеристика исходного состояния объекта автоматизации и среды, в которой он функционирует. Определены основные цели и перечень задач автоматизации. Описана организационно-функциональная структура варианта построения создаваемой системы.

         Выполнено экономическое обоснование дипломного проекта.  Рассчитаны трудоемкость, затраты на оплату труда, страховые взносы,  накладные расходы, затраты по оплате машинного времени и общие затраты. Определен экономический эффект от внедрения.

         При создании опытного образца охранной системы учтена стоимость затрат на реализацию каждого варианта системы и ее эффективность по времени относительно базовой модели. Выбранный вариант охранной системы имеет полный функционал и минимальную стоимость, поэтому заказчик принял решение на приобретение комплектующих и внедрение разработанной  конфигурации системы. Стоимость работ составляет 67 979,6 рублей а экономический эффект заключается в надежности охраняемого объекта с оповещением пользователя обо всех попытках несанкционированного вторжения на объект.

Дополнительные материалы: Схемы в jpg 5 файлов (монтажная, разработка, структурная), Презентация в Microsoft Office PowerPoint 18 слайдов, Презентация в Microsoft Office PowerPoint 27 слайдов, БЖД в Word 12 стр., Экономика в Word 6 стр., Карта программирования в Excel 1 лист, Методичка в Word 74 стр., Таблица Настройки, хранящиеся в энергонезависимой памяти прибора в Word 4 стр., Паспорт Приток в PDF 29 стр., Приток сертификат 37 стр. в PDF

Описание проблемы

В настоящее время принято направить основные усилия на индивидуальное строительство частных малоэтажных домов. Поэтому вопросы строительства коттеджей и обеспечение их безопасности в настоящее время становятся весьма важными. Коттедж, расположенный в отдалении от пространств мегаполиса, должен предоставлять своему владельцу все необходимые атрибуты комфорта и уюта. Поэтому современный загородный дом с технической точки зрения довольно-таки сложная конструкция, он оснащается всевозможными устройствами жизнеобеспечения. К ним можно отнести осветительные приборы, системы газо- и водоснабжения, отопления, климат-контроля. Следует не забывать также, что  при относительно низкой плотности размещения при загородном строительстве информационные коммуникации: телефон, интернет, кабельное телевидение сложнее и дороже подвести до дверей каждого потребителя. Все это создает новые проблемы по обеспечению безопасности и охраны имущества хозяев (от злоумышленников и от пожара).

Своевременно полученная информация позволяет сводить последствия любых чрезвычайных происшествий к минимуму, а главное сохранять жизнь людей и их имущество. Эта задача решается с помощью систем обеспечения безопасности: систем охранно-пожарной сигнализации.

Пожары, техногенные катастрофы и теракты стали постоянным явлением нашей жизни. Сегодня крайне важно своевременно получать достоверную информацию о местах возможных чрезвычайных ситуаций (утечка газа, топлива, аварийность агрегатов, нарушение прочности различных конструкций, кража взрывчатых веществ и оружия, проникновение в Ваш автомобиль, квартиру, дом, гараж, дачу и т.д.).

Эта задача решается с помощью комплексных систем безопасности, обеспечивающих оперативную передачу тревожной информации операторам соответствующих служб и одновременно оповещая людей на местах о возникновении чрезвычайной ситуации.

Главное назначение охранной системы (охранной сигнализации) состоит в оперативном и гарантированном извещении хозяев и/или правоохранительные службы о несанкционированном проникновении в охраняемые помещения. Решение данной задачи возможно только при грамотном оснащении объекта охраны современными высоконадежными техническими средствами охранной сигнализации.

Проблема возникает в связи с удаленностью охраняемого объекта от центрального пульта охранного предприятия. В связи с этим скорость реакции на поступивший сигнал получается весьма запоздалым и может привести к нежелательным последствиям. В этой связи к охранной системе предъявляются повышенные требования формирования пассивной безопасности для того, чтобы выстоять продолжительное время от момента поступления тревожного сигнала об опасности до прибытия группы «помощи».

Повышение безопасности проводится с учетом всех перечисленных факторов и предусматривает внедрение следующих мероприятий:

• Введение системы раннего обнаружения проникновения на объект
• Создание препятствий способных противостоять физическому проникновению на объект, удлиняя время разрушения дверных и оконных проемов охраняемого объекта
• Мгновенное информирование о факте попытки проникновения на охраняемую территорию
• Увеличение уровня физической защиты, препятствующей попытки обезвреживания охранной системы

Цель дипломного проекта

Цель дипломного проекта – проектирование системы охранной сигнализации удаленного коттеджа с высокой физической стойкостью и с быстрой системой оповещения нескольких адресатов.

Актуальность работы

Актуальные задачи, решаемые проектом:

• Обеспечить систему разными видами обнаружения предварительного проникновения;
• Обеспечение надежными инженерными конструкциями объекта;
• Обеспечение системы ранним обнаружением опасности охраняемой зоны;
• Для обеспечения безопасности и надежности система должна иметь несколько каналов передачи и оповещения и не менее двух серверов для регистрации событий на объекте охраны.
• Обязательное наличие резервного питания обеспечивает стойкость системы, поддержание работоспособности на длительное время при отключении общего питания, передавать и сохранять оповещения в самый кротчайший срок.

Краткая характеристика исходного состояния объекта автоматизации и среды, в которой он функционирует

Объект автоматизации: Частный коттедж, удаленный от основных коммуникаций на расстояние 3 км, на территории охраняемого коттеджного поселка.

Исходное состояние объекта автоматизации.

Одноэтажное кирпичное задние с заглубленным цокольным этажом и мансардой, общей площадью 130 м2, расположенный на участке 12 соток земли с большими деревьями на территории, подходящими к дому с тыловой  стороны на расстояние до 4-5 метров.

Для обеспечения безопасности и удобства проживания в коттедже внедряется система Умный дом со следующими задачами:

• создание системы видеонаблюдения прилегающей территории и регистрацию важных (подозрительных) событий на файл-сервере;
• Внесение изменений в ландшафтном дизайне прилегающей территории и в конструкции здания для повышения пассивной безопасности охраняемого объекта;
• Создание системы внутренней безопасности, осуществляющей высокоэффективное обнаружение проникновения на раннем этапе и оперативную регистрацию этого средствами видеонаблюдения
• Оповещение по разным каналам факта появления опасности зданию от попыток взлома, пожара, протечки;
• Формирование автоматического перехода на резервное питание утрате основного источника питания;
• Создание системы оповещения средствами SMS-сообщений;
• Разработка системы раннего оповещения хищения и взлома
