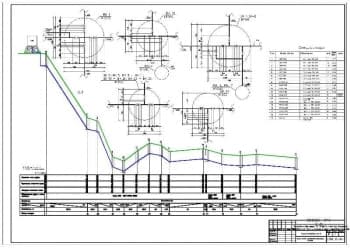

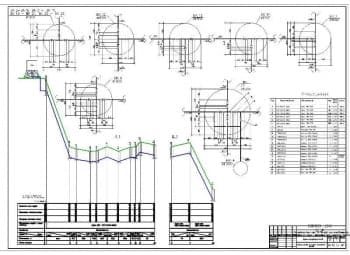

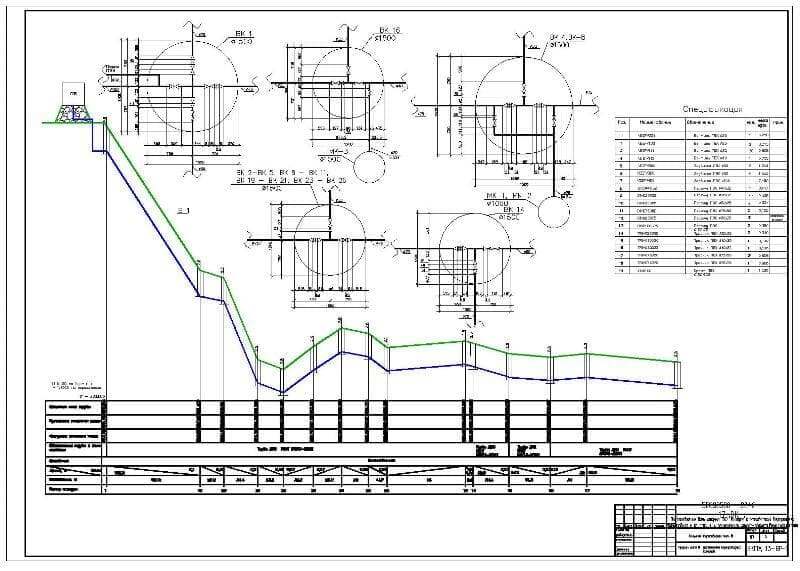

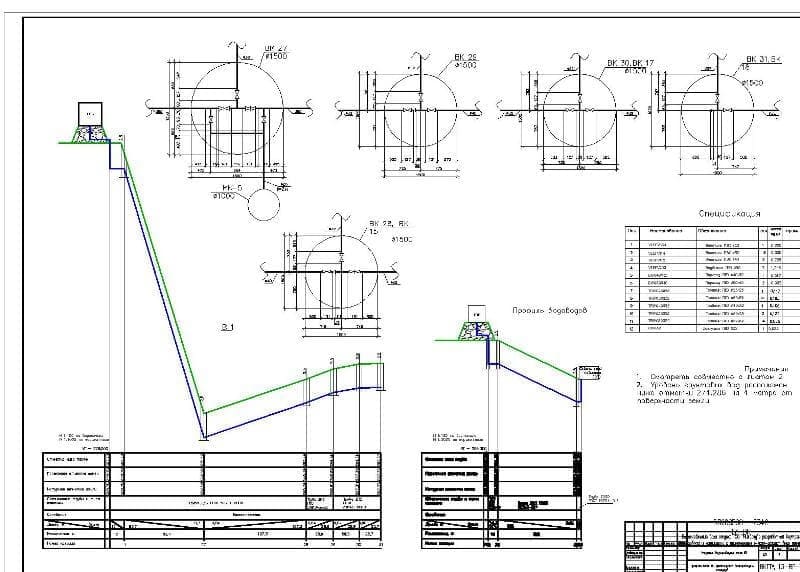

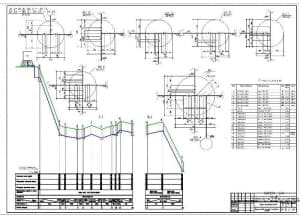

В выпускной квалификационной работе произведено проектирование системы водоснабжения базы отдыха ТОО «Милбрэд» из подземного источника с разработкой энерго-эффективных технологий. Рассмотрены характеристика площадки строительств, климат, рельеф, почвы, растительность, архитектурно-планировочная организация территории, озеленение и благоустройство территории, деталировка водопроводной сети, трассировка водоотводов и линий кольцевой сети.

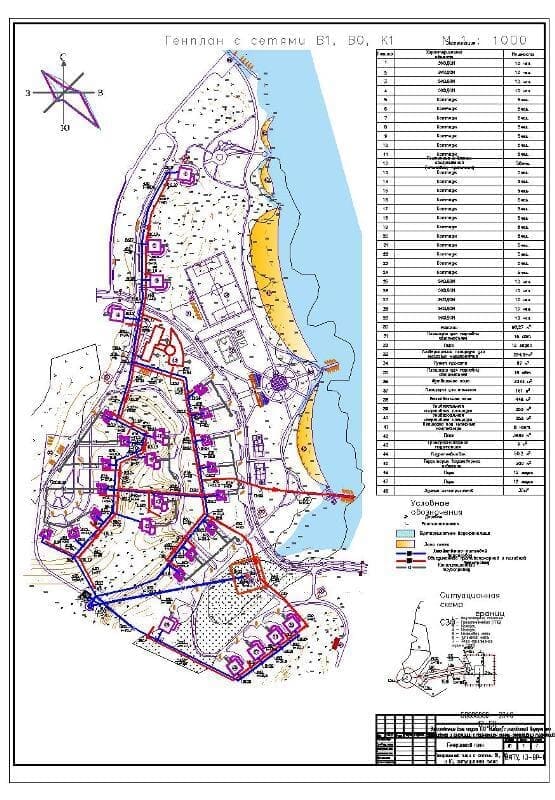

Общая площадь земельного участка составляет 9 га. Территория участка имеет вытянутую форму с севера на юг. Главный въезд на базу отдыха расположен в северо-западной стороне территории. При въезде на базу размещается гостиница на 50 человек с блоком обслуживания, дом сторожа и магазин, которые находятся на возвышенной отметке участка. Отсюда открывается вид на основную часть территории базы отдыха. В жилой зоне размещаются 28 коттеджей различных типов, общей вместимостью 197 человек. Коттеджи располагаются на восточных и западных склонах территории. Все коттеджи равноудалены от рекреационной зоны. От них прокладываются главные пешеходные связи с прибрежной зоной и пляжами. Здесь находятся объекты технического обслуживания: водозаборная скважина с охранной зоной, гидропневмобак (ГПБ), септики, трансформаторная подстанция, площадки под мусорные контейнеры. Восточнее жилой зоны располагается рекреационная зона. Здесь располагаются зона проведения массовых мероприятий, спортивные площадки (футбольное поле, площадка для тенниса, волейбольное поле, две универсальные спортивные площадки), пляжи. Территория пляжей, общей площадью 1100 м2, разделена на четыре части, которые расположены в 30 метрах от жилой зоны. Пляжи предусматривается оснастить всеми необходимыми сооружениями для отдыха и развлечения на воде (теневые навесы, аквапарк, пунктами проката, раздевалками, спасательными станциями, питьевыми фонтанчиками, т.е. всеми элементами благоустройства подобных зон). Вдоль побережья располагаются 3 лодочно-моторные станции с пирсами.

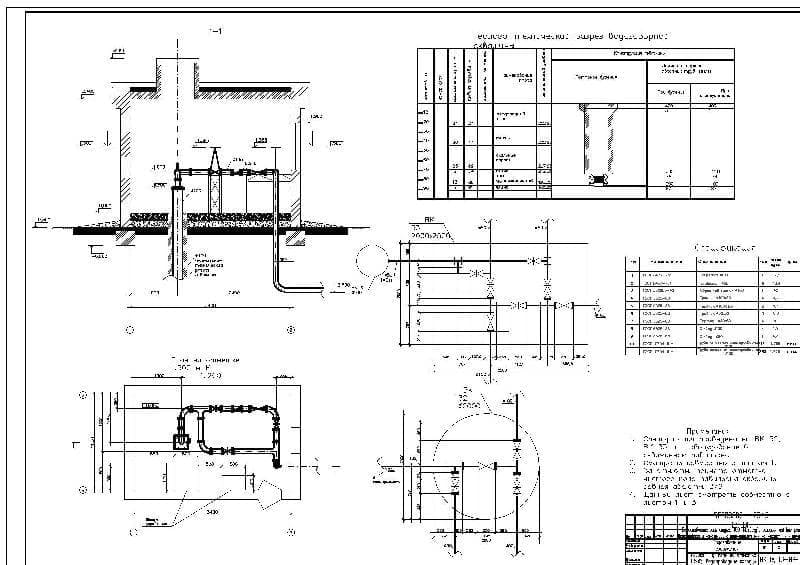

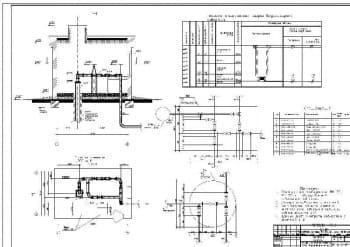

Определены расчетные расходы воды, объем и расчет гидропневматической водонапорной установки. Проведен анализ подготовки к гидравлическому расчету. Произведен расчет водозаборной скважины и рассмотрено ее устройство.
В данном дипломном проекте рассматривается схема хозяйственно-питьевого водоснабжения базы отдыха предусмотрена из подземного источника и включает в себя следующие основные сооружения: скважина, из которой вода транспортируется в гидропневмобак; гидропневмобак, который в свою очередь подает воду в сеть за счет давления сжатого воздуха; водопроводная сеть, которая состоит из магистралей и разводящей сети, предназначеные соответственно для транспортирования воды и распределения ее между отдельными потребителями. Объединенный противопожарный и поливочный водопровод предусматривает забор воды из поверхностного источника с помощью насосов. На территории базы отдыха располагаются коттеджи вместимостью 5, 8 и 10 человек, так же на базе отдыха располагается двухзвездочная гостиница вместимостью 50 человек, в здании гостиницы имеется столовая на 50 человек и прачечная.
Данный дипломный проект предусматривает рациональное использование водных ресурсов при помощи неископаемой энергии (энергия солнца, ветра). Эта тема становится все более актуальной в наше время, так как запасы пресной воды истощаются, и малейшая экономия позволяет снизить объемы потребления за счет правильного использования.

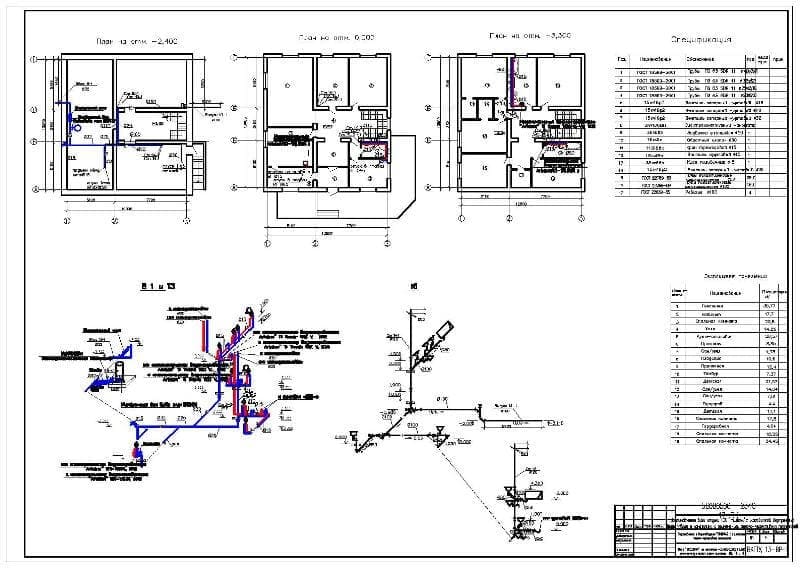

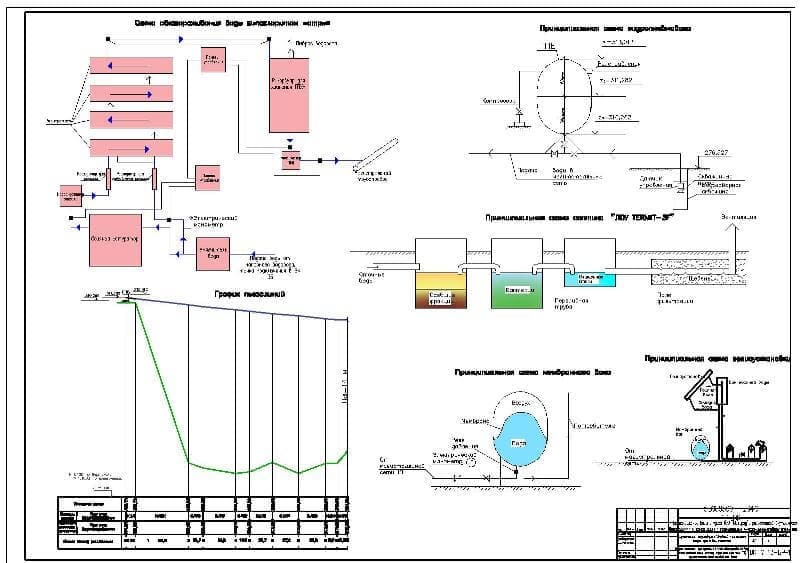

Приведены энерго-эффективные технологии водоснабжения и водоотведения «ЭКОДОМА». Рассчитаны внутренние системы водоснабжения «ЭКОДОМА», мембранный бак для системы внутреннего водоснабжения, накопительный водонагреватель, септик. Произведено проектирование хозяйственно-бытовой канализации «ЭКОДОМА». Рассмотрены система обеззараживания питьевой воды гипохлоритом натрия, противопожарная безопасность и полив, а также инженерное обеспечение. Рассчитан расход воды на наружное пожаротушение.

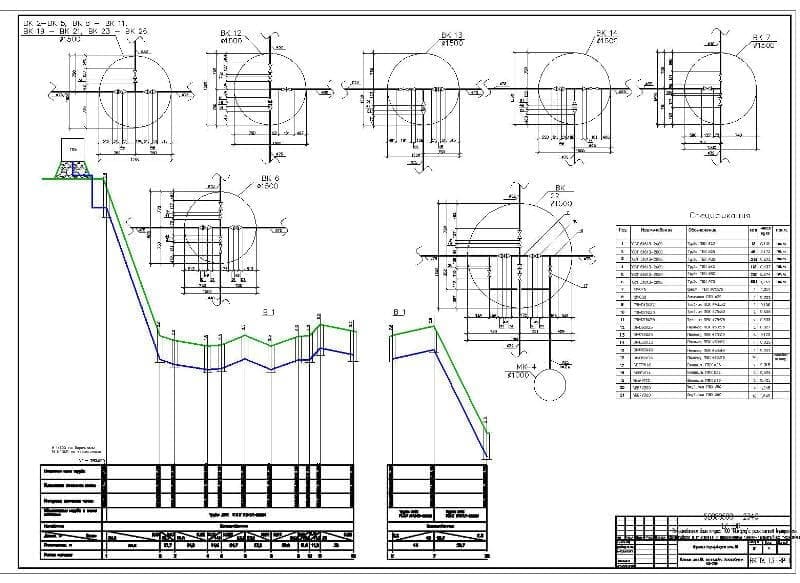

Водопроводная сеть разбита на расчетные участки, ограниченные узлами. Узлы намечены в точках подключения водоводов к магистральной водопроводной сети, в точке подключения гидропневмобака, в местах подключения сосредоточенных расходов воды. Приняты трубы из поливинилхлорида (ПВХ) ГОСТ 51613-2000 так как они экономически выгодны по сравнению со сталью.
