Проект по электроснабжению и механизации участка горно-геологических работ

Состав чертежей

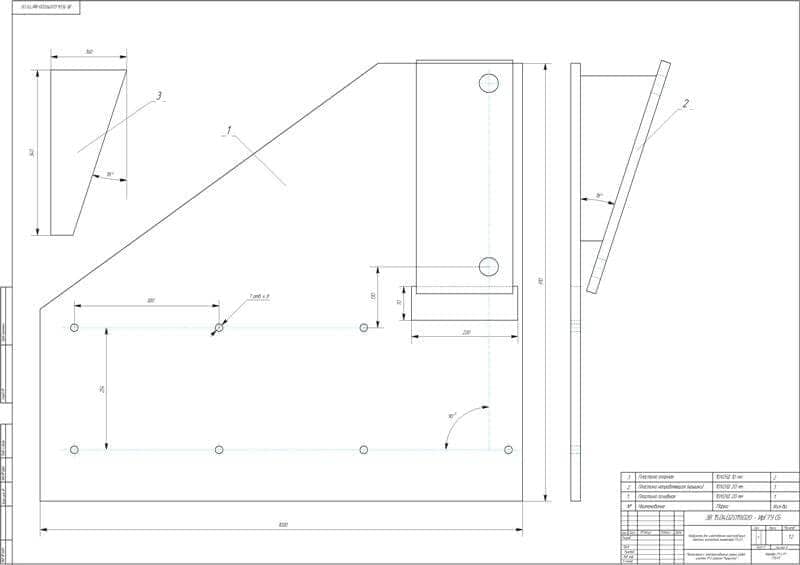

1. Чертёж кондуктора для изготовления приспособления проточки в коллекторе генератора А1

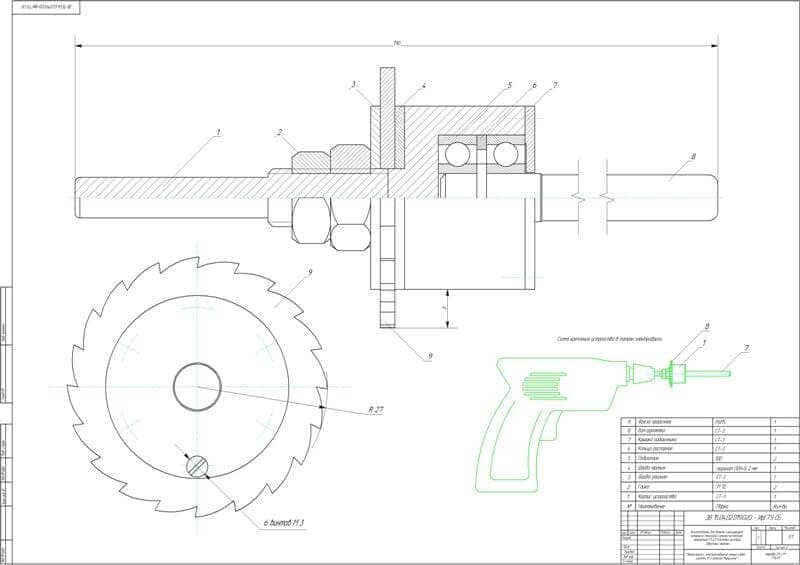

2. Сборочный чертеж приспособления для ремонтной проточки в полевых условиях в коллекторе генератора А1

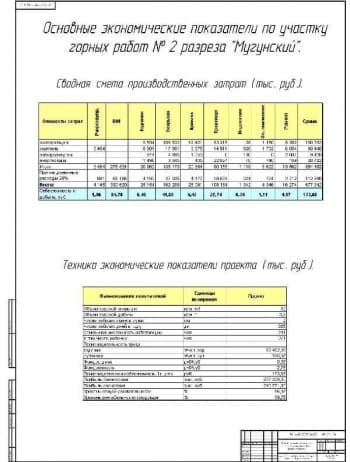

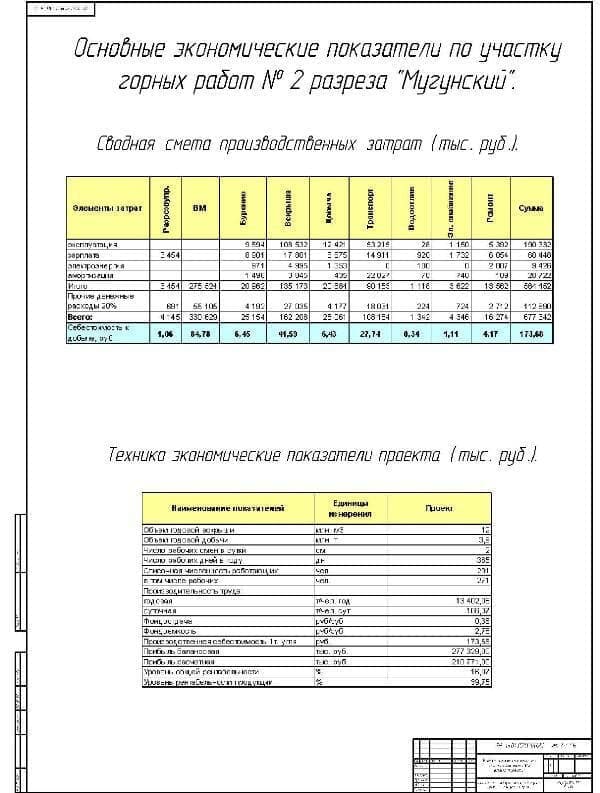

3. Плакат основных экономических показателей участка работ горных № 2 разреза «Мугунский» А1

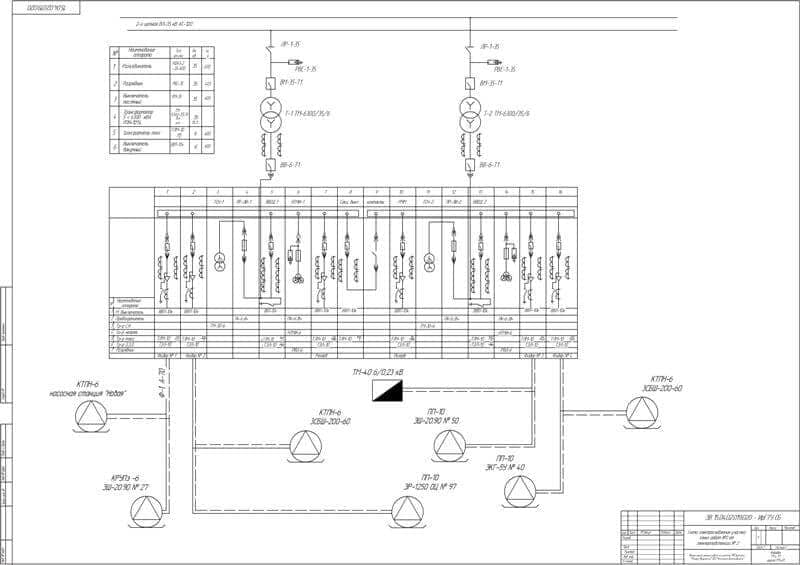

4. Схема электроснабжения участка работ горных № 2 от электроподстанции № 2 А1

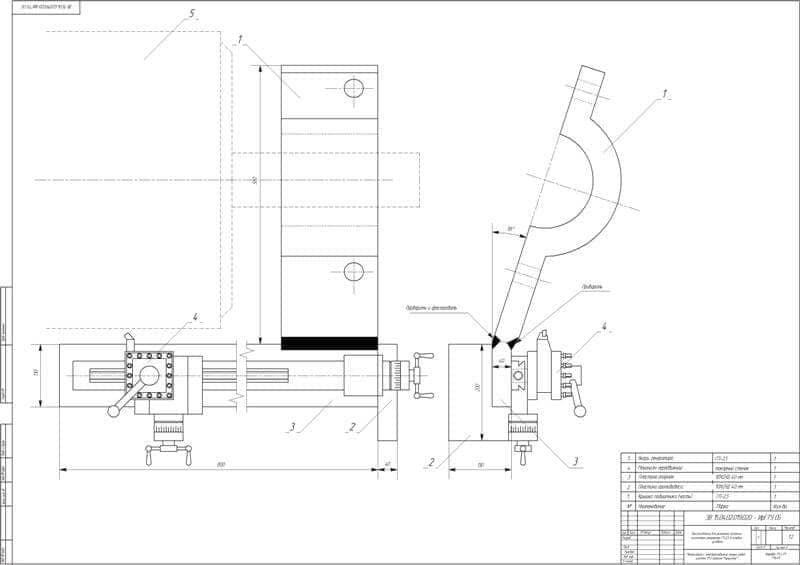

5. Чертёж сборочный приспособления для вырезки изолирующего материала (меканита) ламелей коллектора генератора в полевых условиях А1

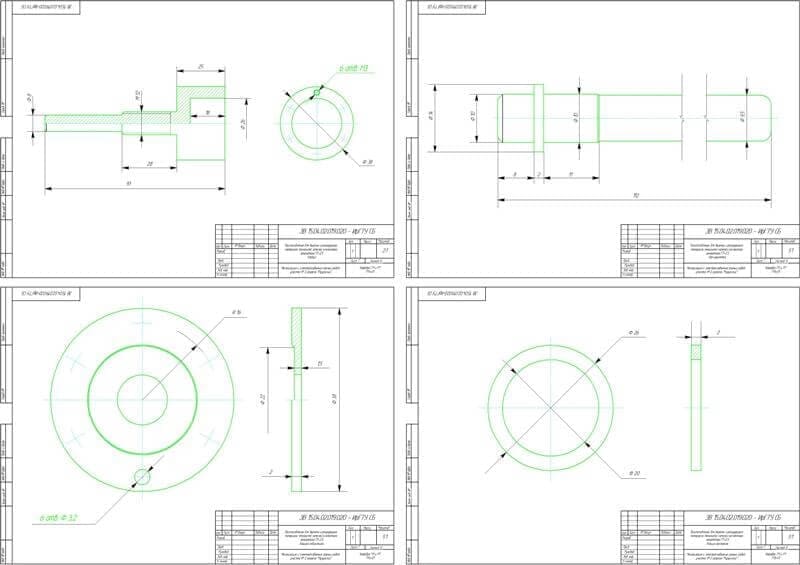

6. Чертёж деталей корпус, вал-рукоятка, крышка подшипника и кольцо распорное А1

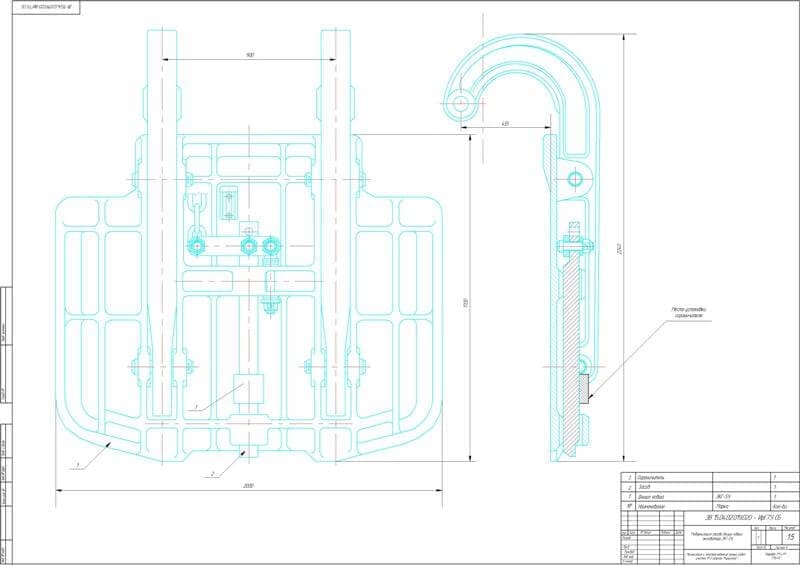

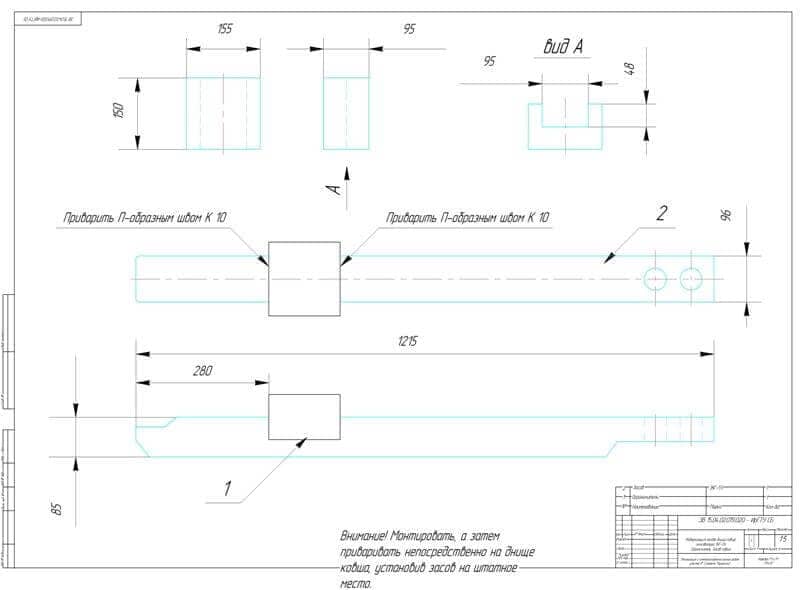

7. Чертёж модернизации засова днища ковша экскаватора ЭКГ-5У – ограничителя и засова ковша 2хА1

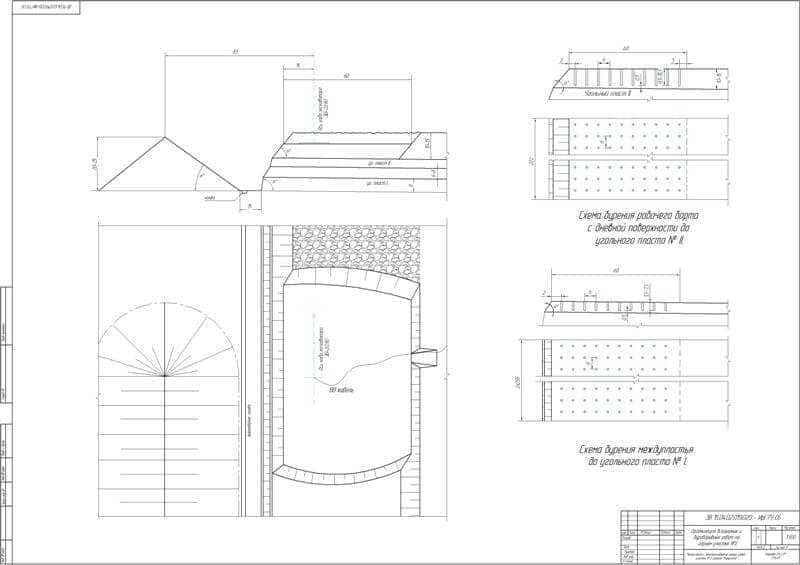

8. Организация вскрышных и буровзрывных работ на горном участке № 2 А1

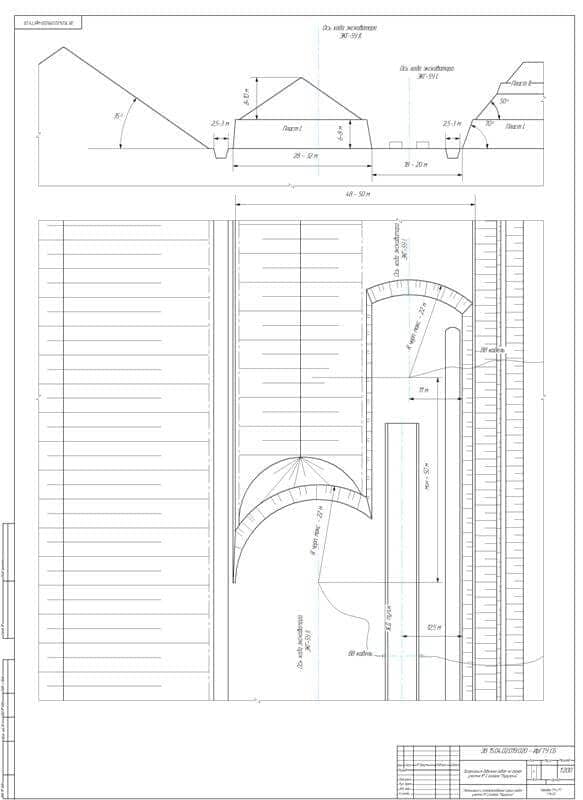

9. Чертёж организации добычных работ на горном участке № 2 разреза «Мугунский» А1

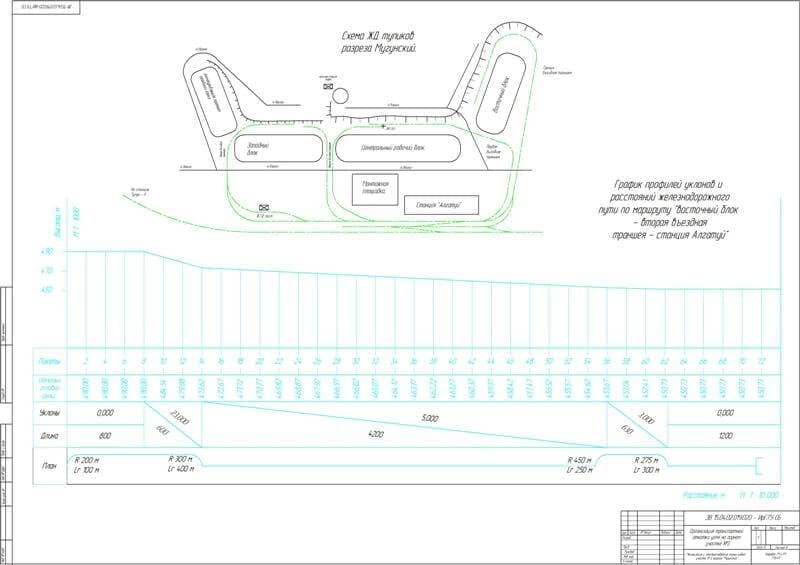

10. Схема организации транспортной откатки угля на горном участке № 2 А1

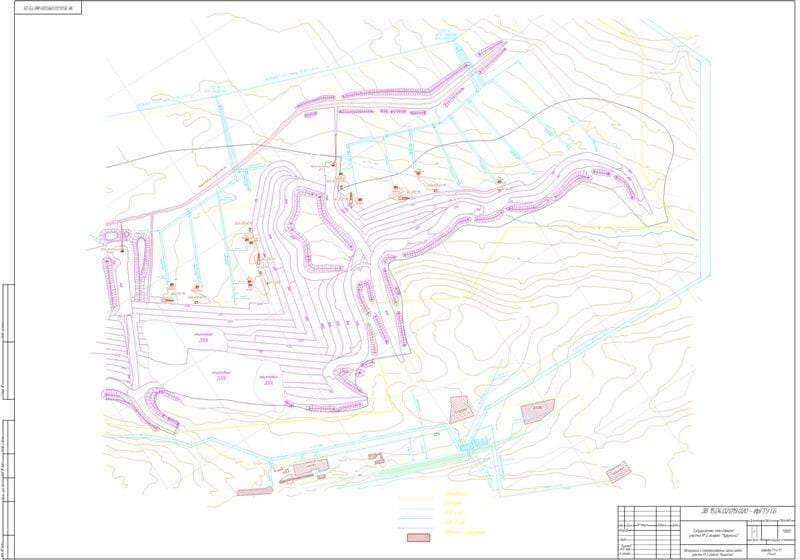

11. Чертёж ситуационного плана горного участка № 2 разреза «Мугунский» А1

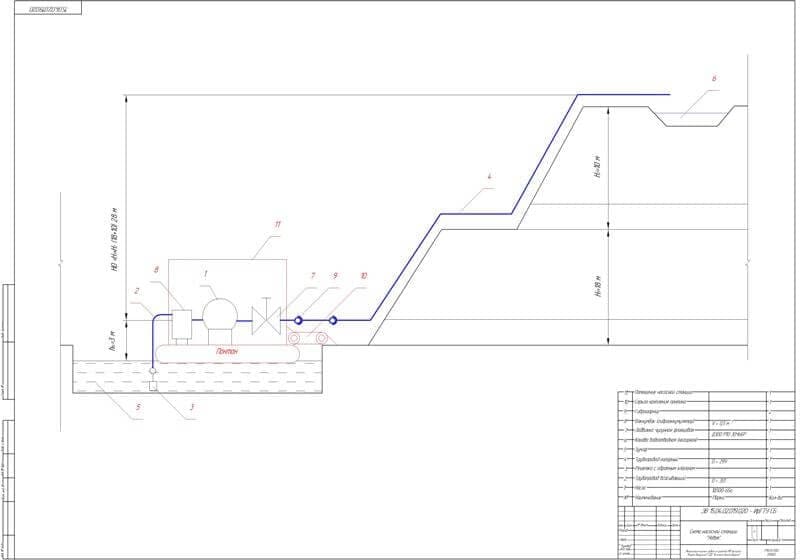

12. Схема насосной станции «Новая» А1

Описание

 В выпускной квалификационной работе произведен анализ электроснабжения и механизации участка работ горных № 2 разреза "Мугунский". Рассмотрены геологическое строение месторождения, условия залегания угольных пластов, общая характеристика углей, инженерно-геологическая характеристика вскрышных пород и угля, гидрогеологическая характеристика, разведанность месторождения, техническая граница поля разреза, запасы угля геологические в границах разреза, запасы угля промышленные в границах разреза, коэффициент вскрыши, вскрытие и порядок разработки поля разреза, порядок разработки поля разреза, характеристика блоков, вскрытие поля разреза, характеристика вскрывающих выработок, элементы системы разработки, организация работ, буровзрывные работы, затраты на взрывчатые материалы, отвальное хозяйство, выбор схемы комплексной механизации.

Выбран рациональный вариант применения средств механизации работ горных. Выбраны и сравнены затраты более эффективного варианта, рассчитаны буровое оборудование и устойчивость экскаватора ЭКГ-5У, рассмотрены удельный расход и стойкость инструмента, загрузки приводов механизмов основных драглайна и экскаватора ЭКГ-5У, а также произведен статический расчет экскаватора ЭШ-20.90.

Рассчитано электроснабжение участка работ горных № 2 «Мугунский», а именно: внешнее электроснабжение, электроснабжение сети 6 и 0,4 кВ, заземление, освещение карьерное и капитальные затраты на оборудование для электроснабжения.

Проведен анализ существующей схемы транспорта, произведены расчеты главных параметров транспортных установок и затрат на транспортное оборудование, рассмотрен ремонт и техническое обслуживание тепловозов.

Рассчитаны водоотливная карьерная установка и экономические затраты на оборудование для водоотлива.

Приведена организация ремонта и технического обслуживания, в том числе: краткая характеристика ремонтируемых машин, технология и организация ремонта, проектирование ремонтного предприятия и расчет эксплуатационных и капитальных затрат на оборудование для ремонтных работ. В специально части рассмотрены приспособление для проточки в полевых условиях коллектора генератора ГП-2,5, устройство для вырезки на коллекторах генераторов ГП – 2,5 изолирующего материала (меканита). А также модернизация засова ковша ЭКГ-5У.

Рассмотрены промышленная безопасность и охрана труда: проведен анализ опасности и условий труда производственных проектируемых объектов, приведены основные мероприятия по обеспечению здоровых и безопасных условий труда, основные требования промышленной безопасности к проектируемым опасным объектам, а также безопасность при выполнении основных проектируемых работ горных.

В сводной экономической части рассмотрена структура управления предприятием и организация труда, а также калькулирование полной и производственной продукции.

3. Расчет  электроснабжения участка работ горных №2 разреза “Мугунский”.

По ЛЭП-110 кВ Разрез «Мугунский» получает электроэнергию с подстанции «Тулун 500» на головную подстанцию «Алгатуй» 110/35/6 кВ. ЛЭП-110 кВ, двухцепная, на железо-бетонных опорах протяжённостью 43 км. На подстанции «Алгатуй» установлено два силовых трансформатора мощностью 40 000 кВА. От подстанции «Алгатуй» по двух цепной ЛЭП-35 кВ запитаны подстанции № 1, 2, 3, питающие горные работы. Через ОРУ-35 кВ на подстанцию №1 есть возможность закольцевать фидер № 1 и № 2 ЛЭП 35 кВ.
