Применение и конструкция гидравлического привода

Код: 02.01.01.07.01.09
Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 21 с., 4 рис., 4 источника
Чертежи (в программе Компас и Автокад) 3 листа плакатов и чертежей, спецификации 2 листа
ВУЗ Сибирский государственный аэрокосмический университет имени ак. М.Ф. Решетнева

Проект по дисциплине «Автоматизированные электро-, гидроприводы»

В курсовой работе описаны применение и конструкция гидравлического привода. Произведен в работе патентно - информационный поиск. Рассмотрены исходные данные для расчета гидропривода подачи стола МРС. Выполнен энергетический расчет, при котором определены сила трения, возникающая в уплотнениях гидроцилиндра и суммарная сила трения. Произведен расчет гидравлический и при выбранных параметрах привода обеспечивается заданный закон перемещения и силовое воздействие цилиндра. Описан тепловой расчет и расчет ламинарного дросселя, при котором рассчитано его смещение. Дополнительные материалы: техническая документация на 4 листах в word.

Чертежи

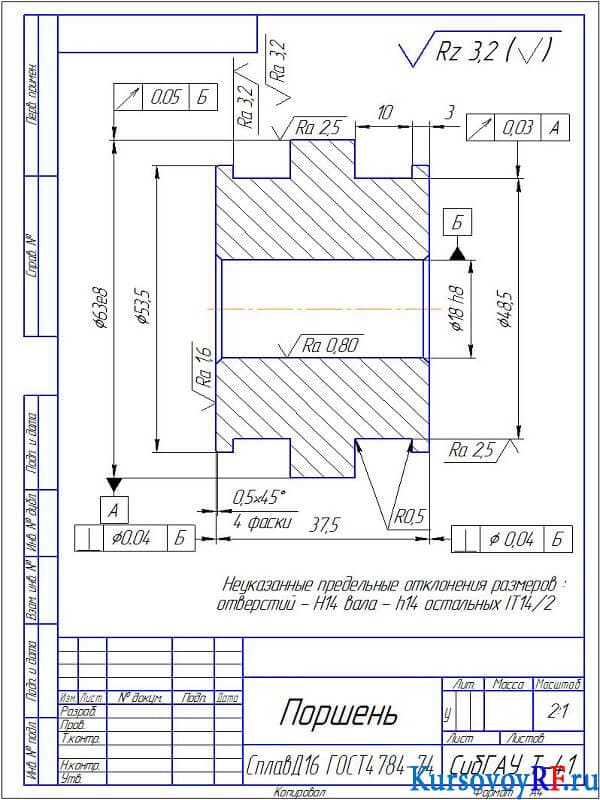

  1. Чертеж детали поршня (формат А4)

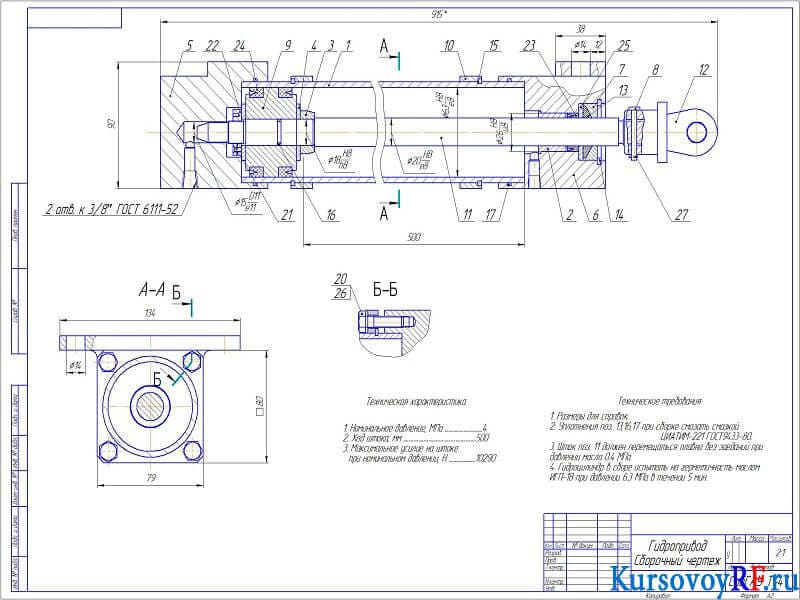

  2. Сборочный чертеж гидропривода (формат А2)

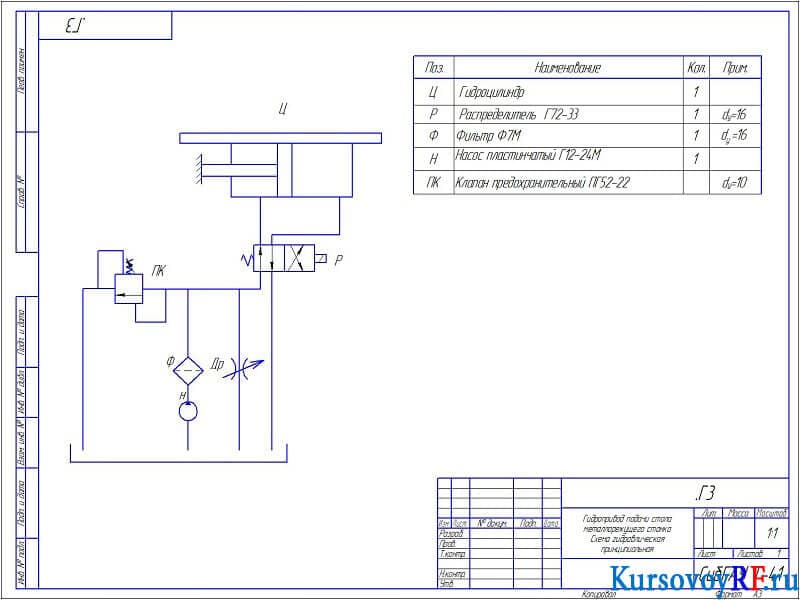

  3. Чертеж схемы гидравлической принципиальной гидропривода подачи стола металлорежущего станка (формат А3)
