Разработка курсового проекта аксиально-поршневого насоса

Код: 02.01.01.07.01.13
Разместил: Толстый Л.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?

Пояснительная записка (в программе Word) 34 с., 7 рис., 4 источника
Чертежи (в программе Компас) 6 листов плакатов и чертежей, спецификации 2 листа

В представленной курсовой работе было выполнено описание конструкции и основного принципа действия, разработан эскиз гидромашины. В конструкторской части был выполнен расчет блока цилиндров и распределения, составлена схема взаимодействие сил между распределителем и блоком цилиндром. Вычислены валы, коническая передача и подшипники качения, представлена схема нагружения вала. Найдены масса материала, момент инерции, объем и масса поршня и коэффициент трения. Определены эквивалентная нагрузка, требуемая динамическая грузоподъемность и долговечность подшипников. В графической части работы был выполнен чертеж аксиально-поршневого насоса с шестеренным ведением. Дополнительные материалы: ЗD деталь блок в Компасе, 2 файла XMCD.

Чертежи

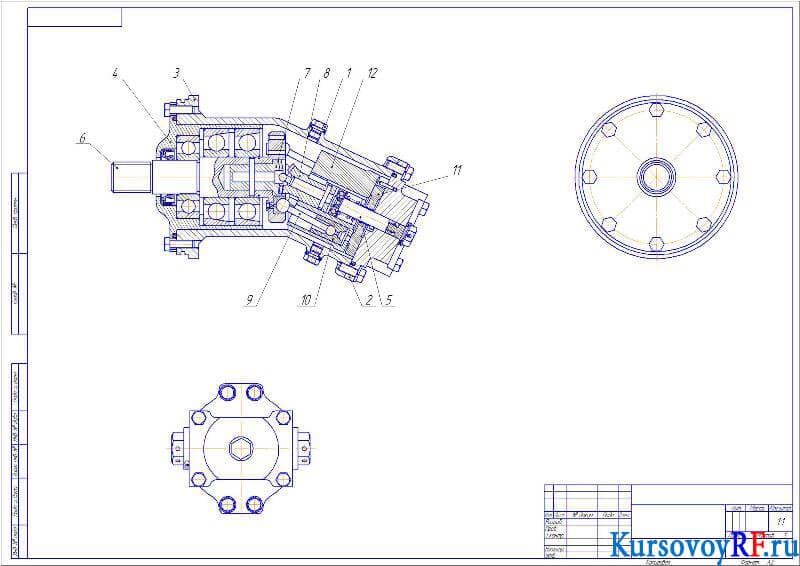

  1. Чертеж сборочный Насос (формат А2)

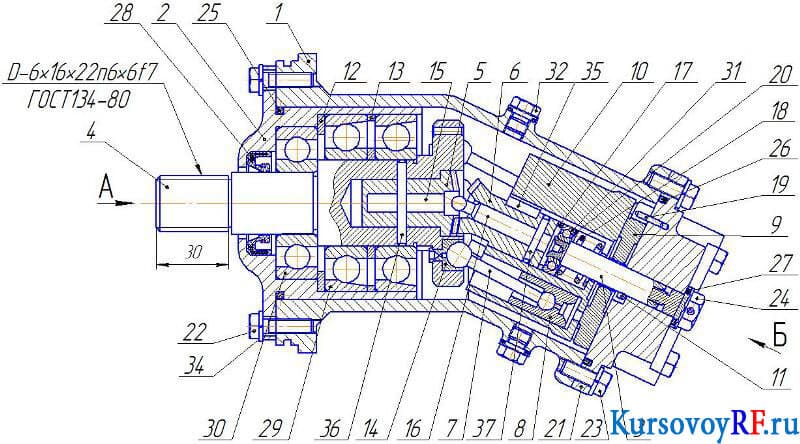

  2. Чертеж Аксиально-поршневой насос с шестеренным ведением (формат А2)

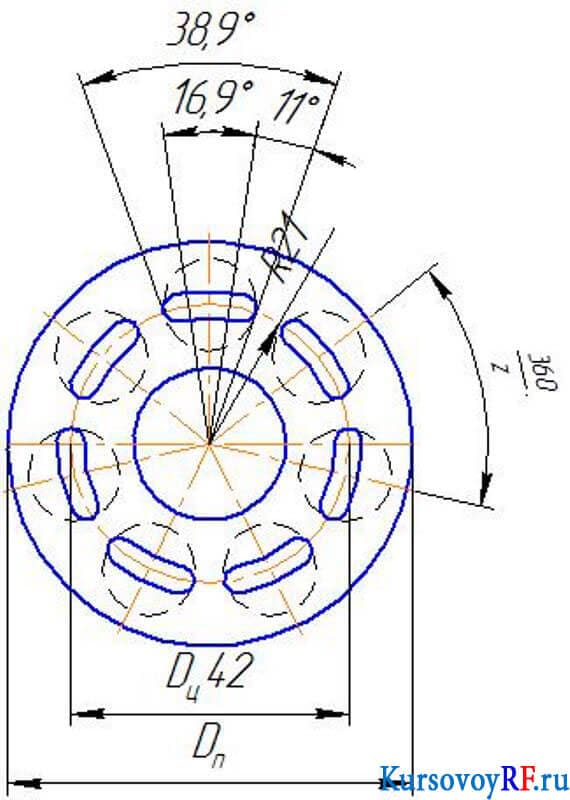

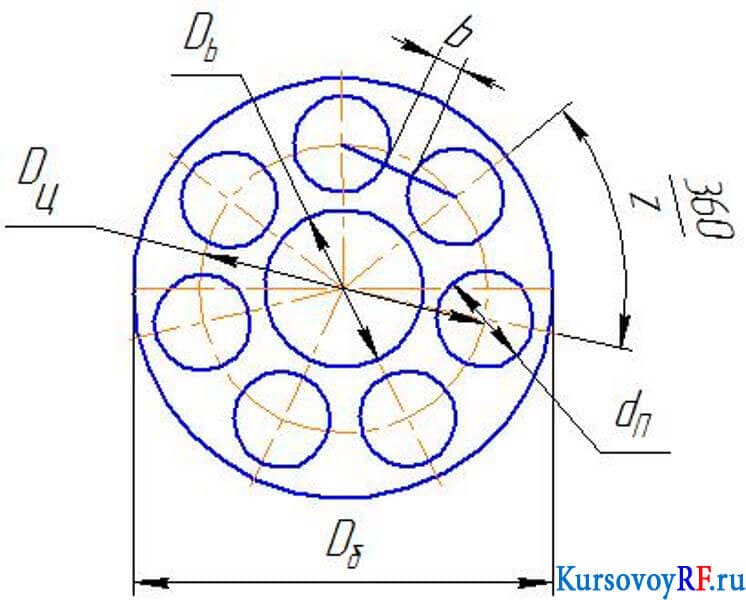

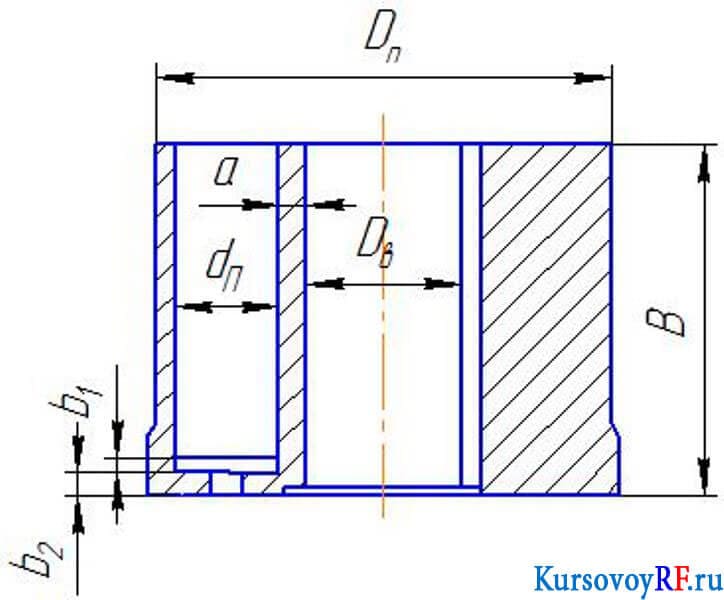

  3. Чертеж расчетной схемы (3 листа)

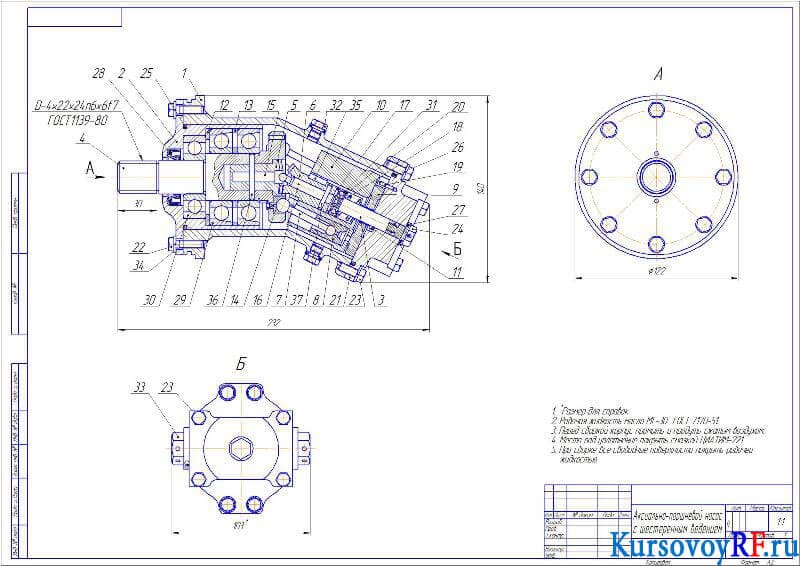

  4. Чертеж сборочный аксильно-поршневого насоса с указанием сборочных единиц
