Курсовая разработка электрической системы подстанции с расчетами

Описание

 Проект по дисциплине «Электроснабжение»

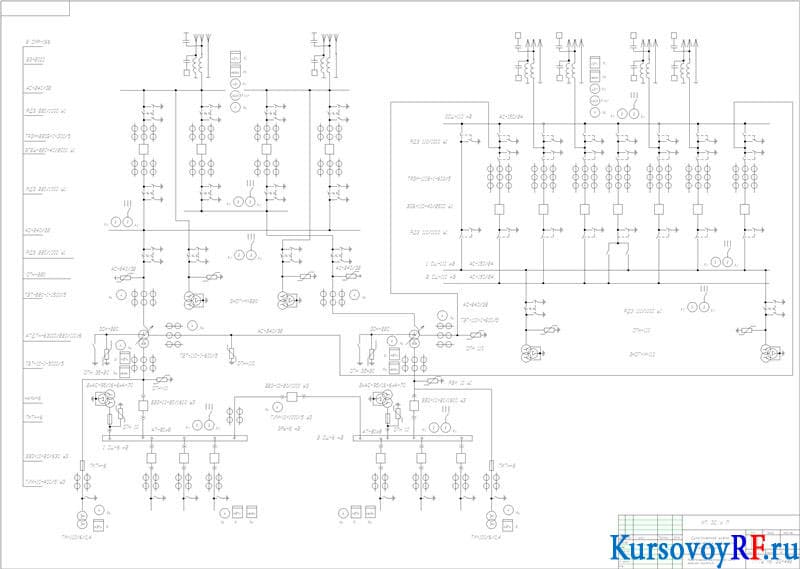

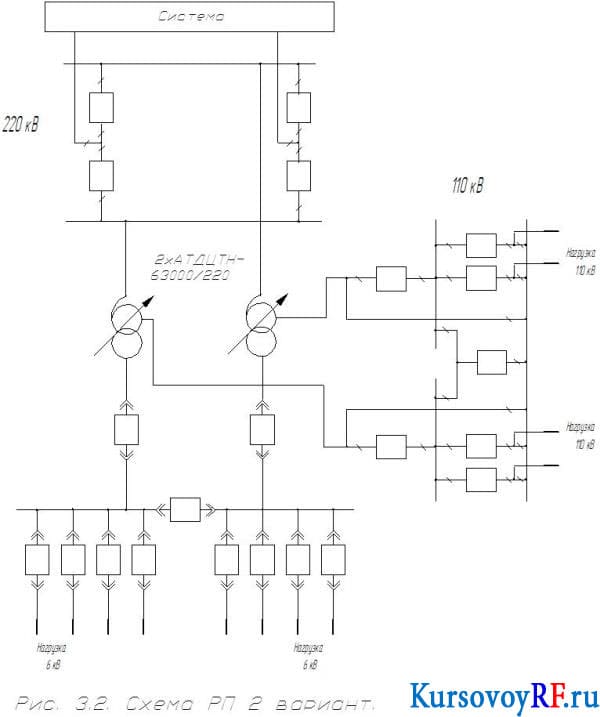

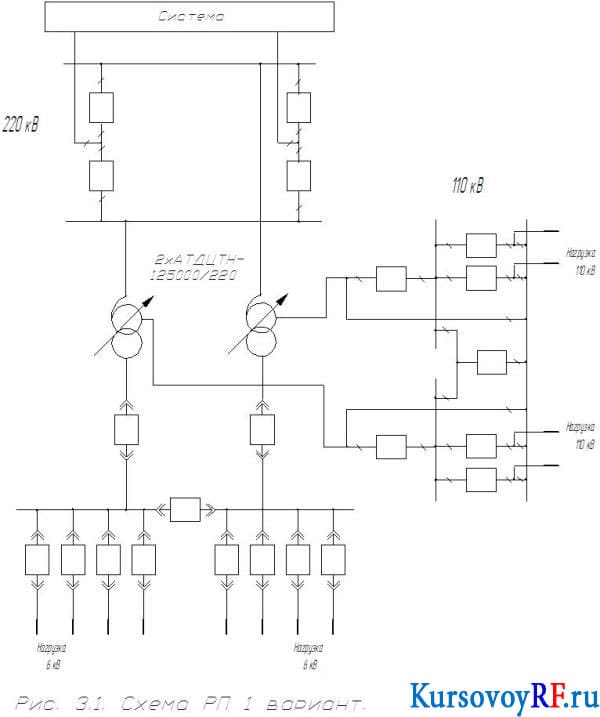

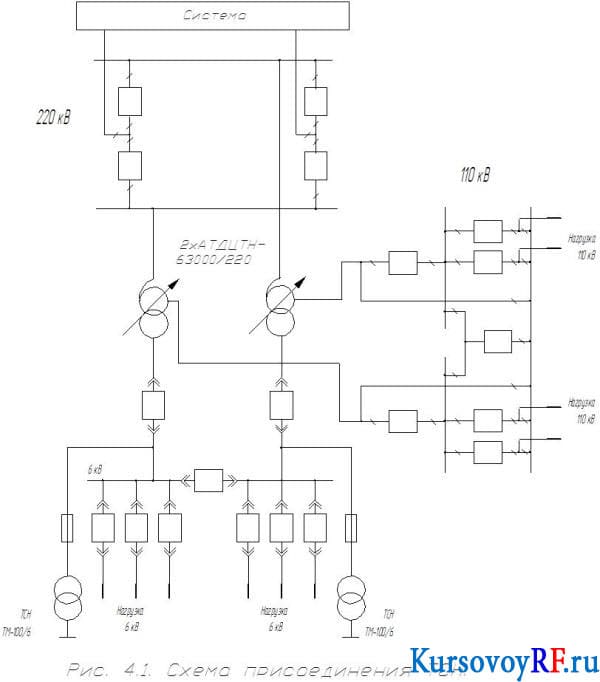

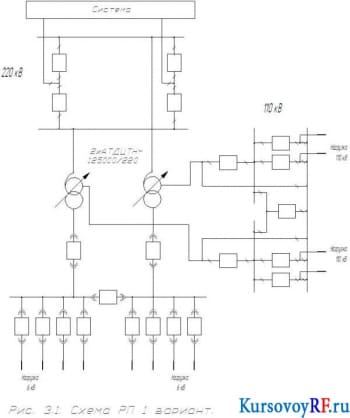

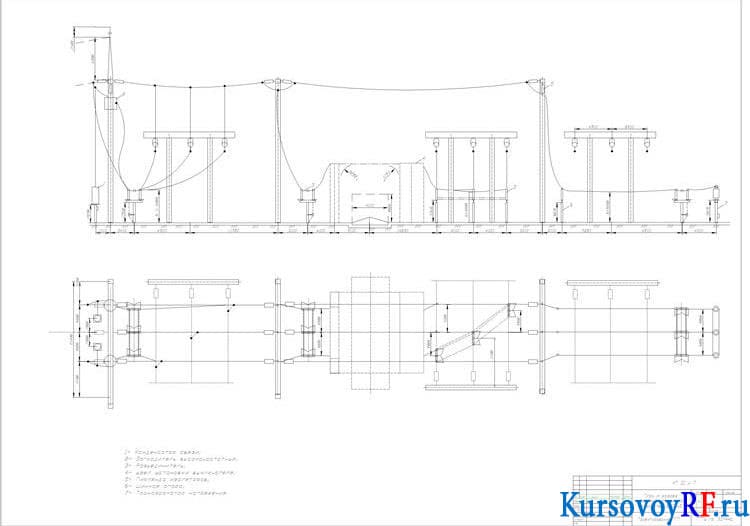

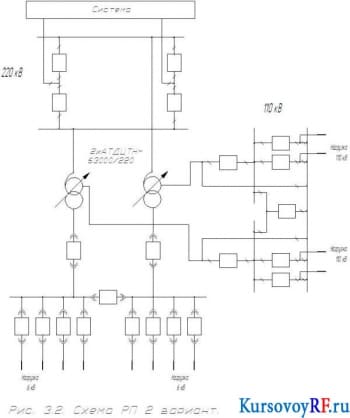

В представленной курсовой работе была определена суммарная мощность потребителей подстанции. Подобраны силовые трансформаторы, главная схема электрических соединений, трансформаторы и схемы собственных нужд подстанции. Составлена схема замещения электрической чети, выбраны базисные условия и определены параметры элементов схемы замещения. Рассчитаны токи КЗ на стороне 220, 110 и 6 кВ. Выбраны разъединители и выключатели, ограничители напряжения и изоляторы. Подобраны измерительные приборы, трансформаторы тока и напряжения, сборные шины токопроводов и кабелей. Определена конструкция распределительного устройства, выбран источник оперативного тока, рассчитана электрическая сеть собственных нужд.
