Проектирование ТЭЦ 560 МВт и разработкой чертежей

Пояснительная записка (в программе Word) 62 с., 14 табл., 25 рис., 6 источника
Чертежи (в программе Компас) 2 листа плакатов и чертежей, спецификации 3 листа
ВУЗ Уфимский государственный авиационный технический университет

Описание

Проект по дисциплине «Электроэнергетика»

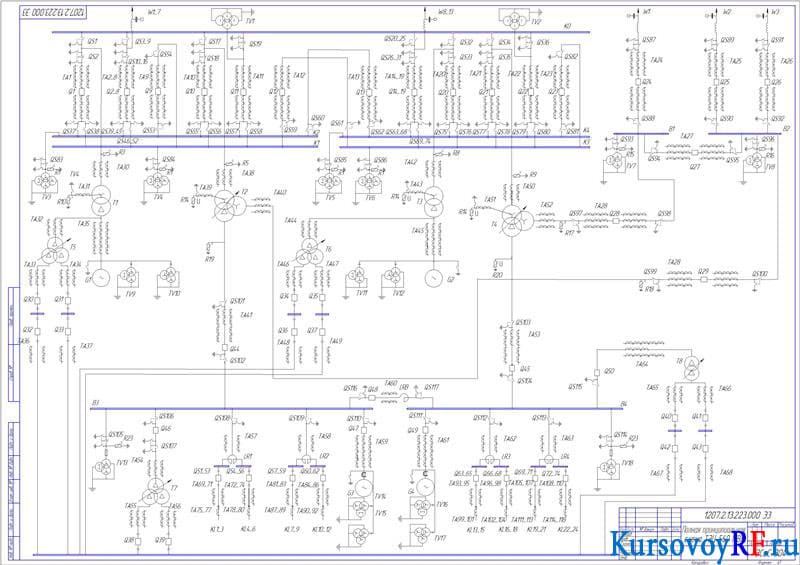

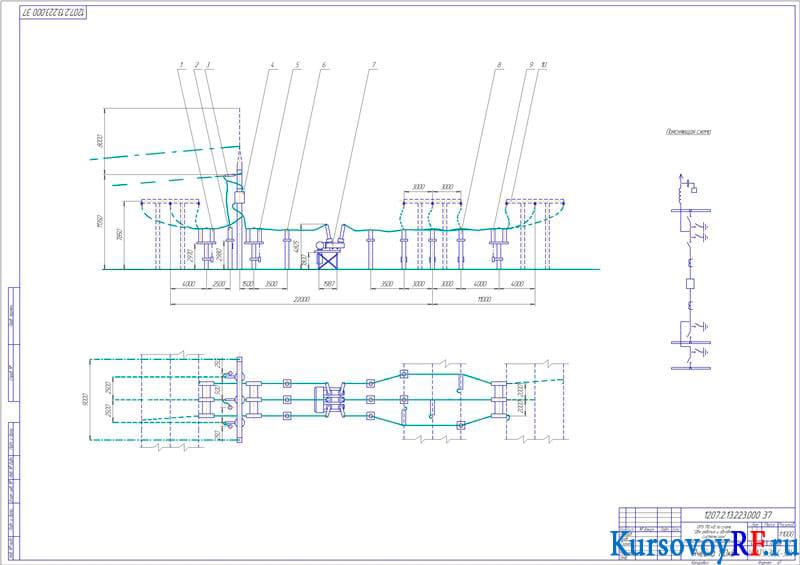

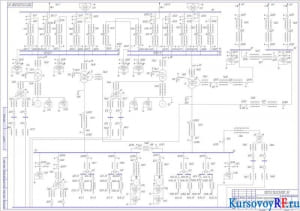

В представленной курсовой работе был осуществлен выбор двух вариантов структурных схем, а также основного оборудования. Составлены схема перетоков мощностей для первого и второго варианта. Выполнен расчет числа линий на высокое и среднее напряжение. Подобраны схемы распределительных устройств всех напряжений, проведено технико-экономическое сравнение двух вариантов по методу приведенных затрат. Выбраны выключатели и разъединители, измерительные трансформаторы напряжения и тока, ограничители перенапряжения и конструкции РУ. В графической части курсовой работы были выполнены чертежи ячейки 110кВ и полной принципиальной схемы ТЭЦ 560 МВт. Дополнительные материалы: ведомость документов в Компасе 1 лист (формат А4).
