Курсовое проектирование двухобмоточного силового трансформатора

Описание

 Проект по дисциплине «Электроснабжение»

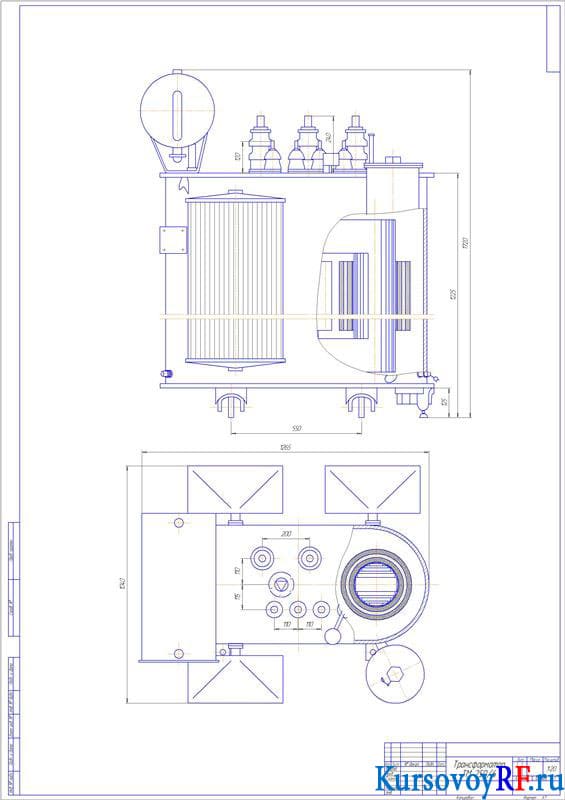

В представленной курсовой работе были определены мощность одной фазы и номинальный ток обмоток трансформатора. Рассчитана активная составляющая КЗ, составлена общая конструктивная схема проектируемого трансформатора. Определены рекомендуемые параметры магнитной системы, выполнен расчет основных параметров трансформатора. Рассчитаны обмотки ВН и НН, высота витка, а также многослойная цилиндрическая обмотка из круглого провода. Найдены характеристики КЗ, представлено сечение стержня и ярма. Осуществлен тепловой расчет и расчет охладительной системы, разработана схема трубчатого радиатора с прямыми трубами, построены характеристики. Дополнительные материалы: чертеж в PDF 1 лист.
