Курсовая разработка системы электроснабжения завода сварочного оборудования

Описание

 Проект по дисциплине «Электроснабжение»

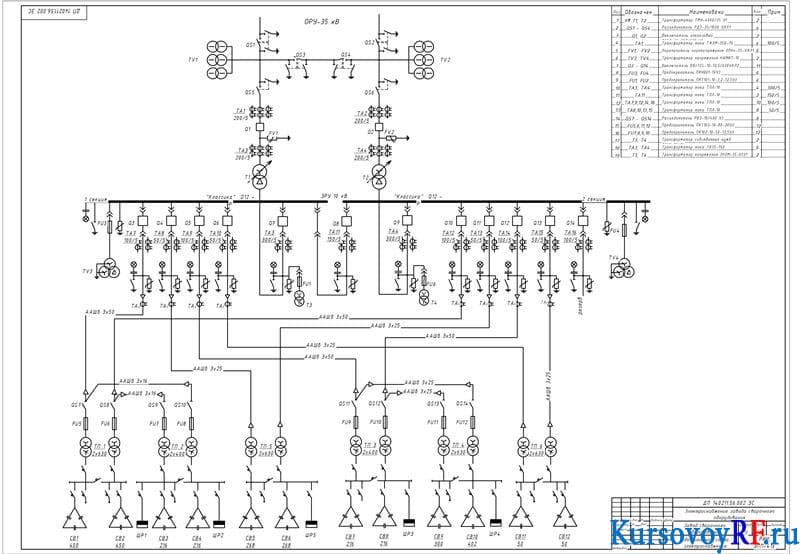

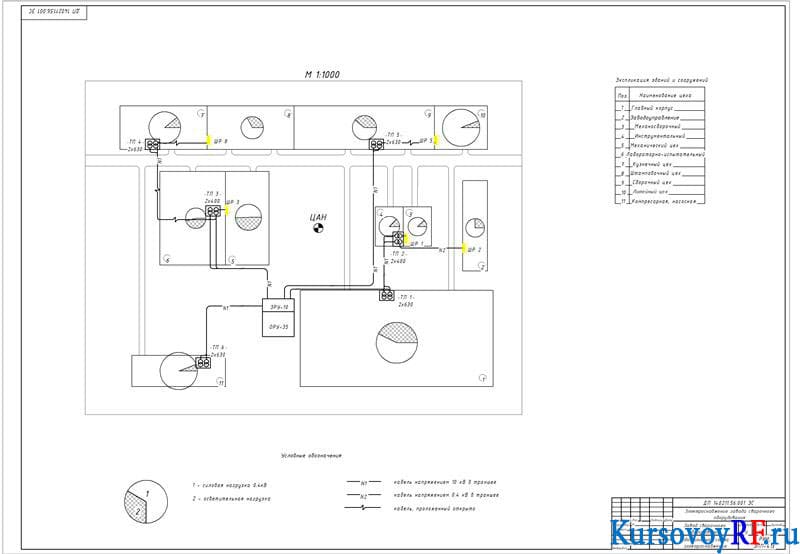

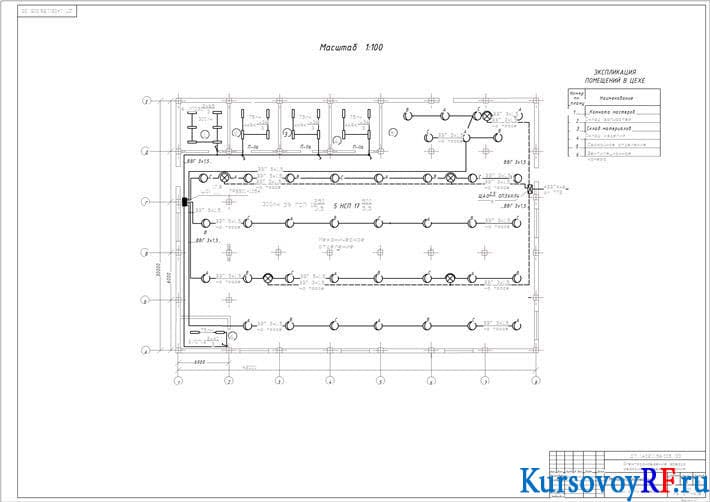

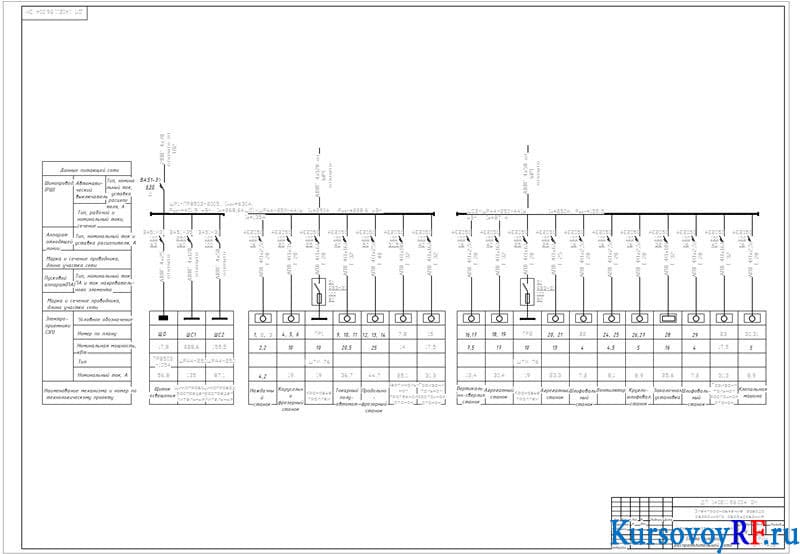

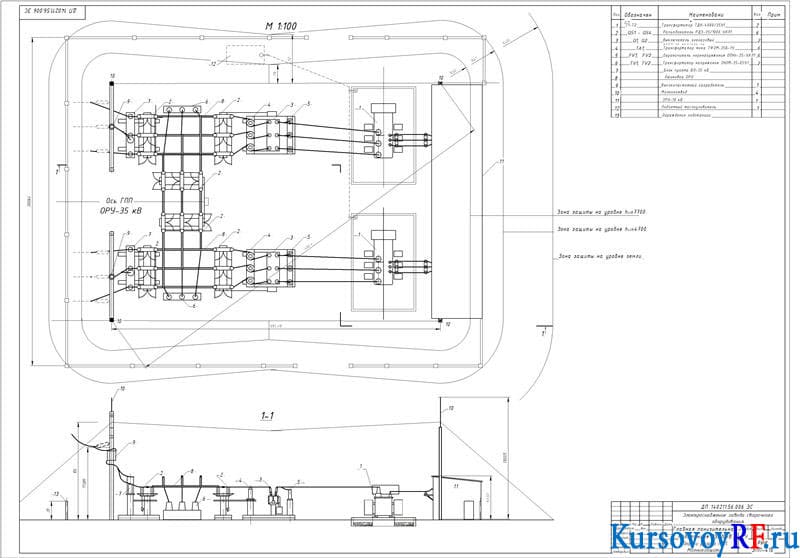

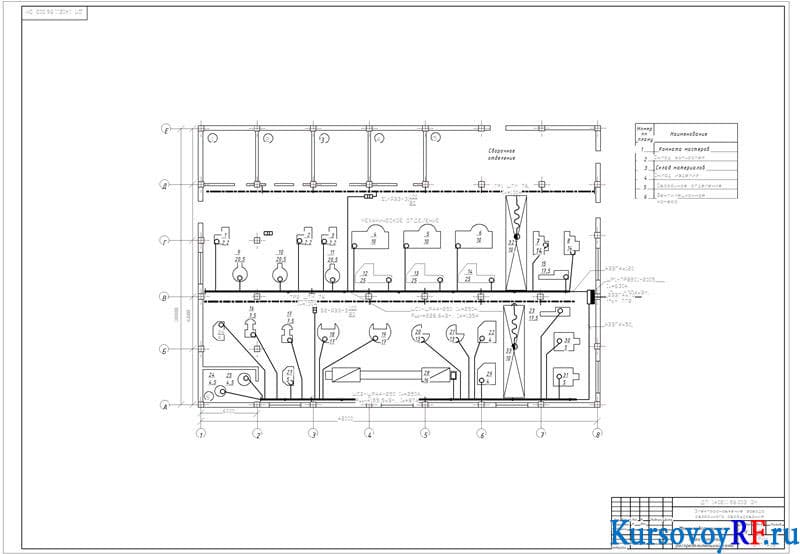

В данной курсовой работе были рассмотрены положения системы электроснабжения, дана общая характеристика завода и его электроприемников. Рассчитаны электрические нагрузки, составлена картограмма, выбраны рациональные напряжений сети электроснабжения, число и мощность трансформаторов цеховых трансформаторных подстанций и места их расположения. Осуществлен расчет и выбор мощности компенсирующих устройств, трансформаторы главной понизительной подстанции. Определены токи КЗ на стороне высокого напряжения, проведена проверка высоковольтного оборудования. Выбрана релейная защита трансформаторов ГПП, выполнен расчет релейной защиты кабельной линии, питающей трансформатор. Дополнительные материалы: таблицы в Excel: Исходные данные 1 лист, Расчет нагрузок цеха 1 лист, Картограмма нагрузок 1 лист, Освещение завода 1 лист, Расчет нагрузки завода 1 лист, Выбор цеховых трансформаторов 1 лист, Выбор проводов и аппар. защиты 1 лист, Расчет КЗ 1лист. Таблицы в Word: Определение центра электрических загрузок 1 стр., Мощности цеховых трансформаторных подстанций с учетом компенсации реактивной мощности 1 стр., Расчет электрической нагрузки завода технологической оснастки 4 стр., Выбор сечения кабелей и расчет стоимости КЛ для радиально – магистральной схемы 1 стр., Выбор сечения кабелей и расчет стоимости КЛ для радиальной схемы 1 стр., Расчет осветительной сети вспомогательных помещений цеха 2 стр., Расчет годового объема ремонтных работ 2 стр.
