Курсовой расчет сухого трансформатора типа ТЛС-160

Пояснительная записка (в программе Word) 30 с., 3 табл., 8 рис., 8 источника

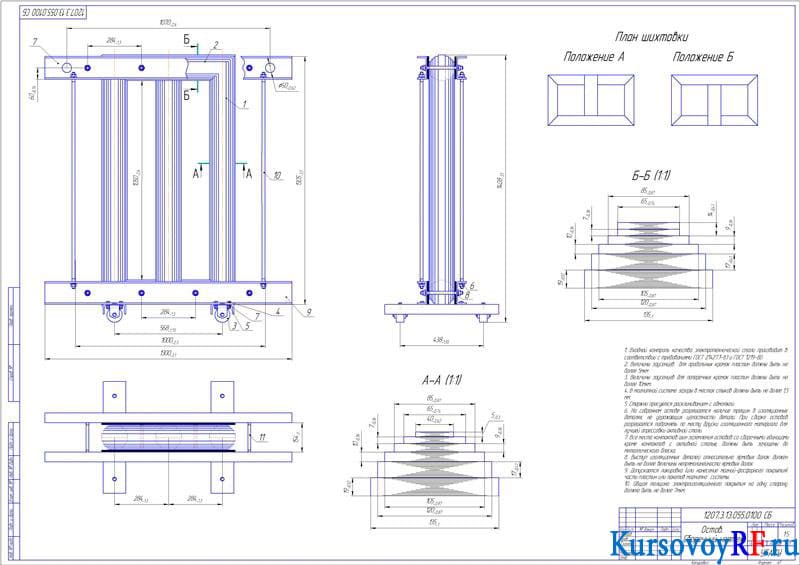

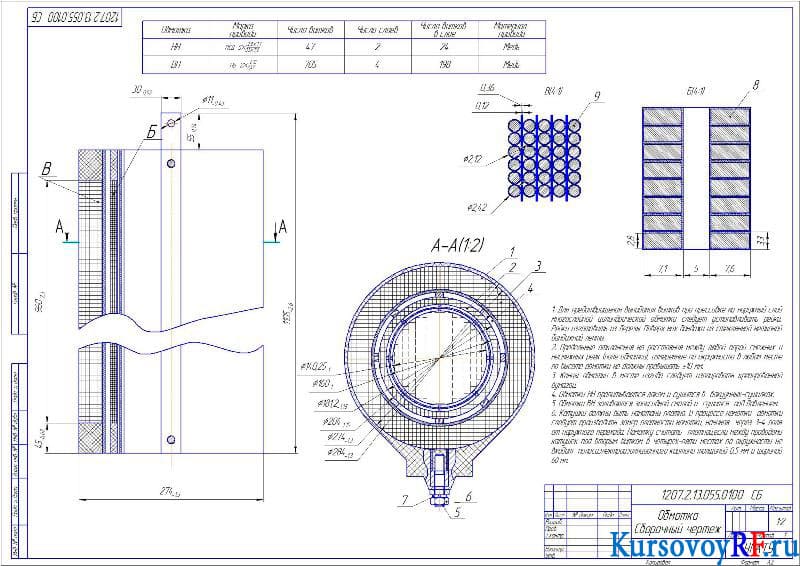

Чертежи (в программе Компас) 2 листа плакатов и чертежей, спецификации 2 листа

Описание

Проект по дисциплине «Электроснабжение»
В представленной курсовой работе определены основные параметры, представлена изоляция обмоток ВН и НН. Осуществлен подбор схемы конструкции и выполнено изготовление магнитной схемы. Подобрана марка, толщина листов стали, вида изоляции пластин, индукции магнитной системы, а также выбор конструкции обмоток. Произведен расчет трансформатора и выбор соотношений конструкции обмоток главных параметров с учетом заданных значений. Определен диаметр стержня и высота обмотки, рассчитаны обмотки ВН и НН. Выполнен расчет напряжения и потери КЗ, механических сил в обмотках и нагрева обмоток при КЗ. Произведен проверочный расчет обмоток, составлена схема замещения трансформатора и определены её параметры.
