Курсовая разработка и расчет масляного трансформатора типа ТМ250/10

Пояснительная записка (в программе Word) 25 с., 2 табл., 5 рис., 2 источника

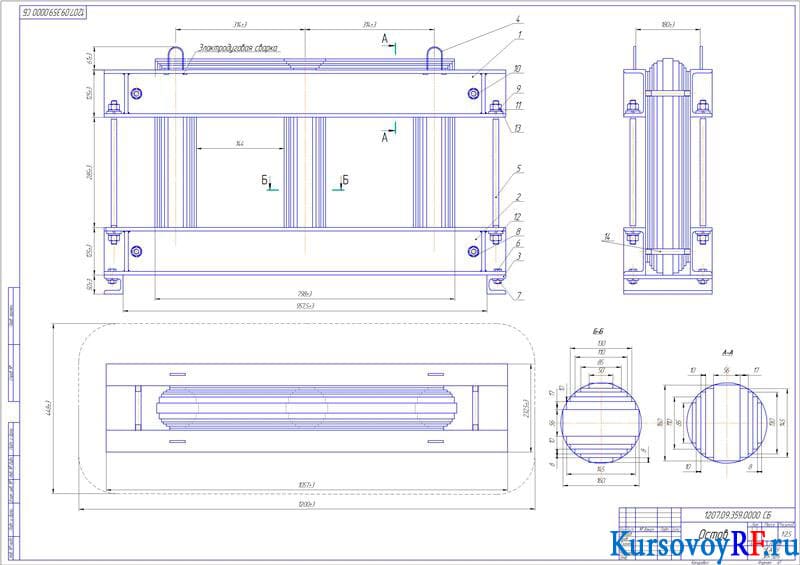

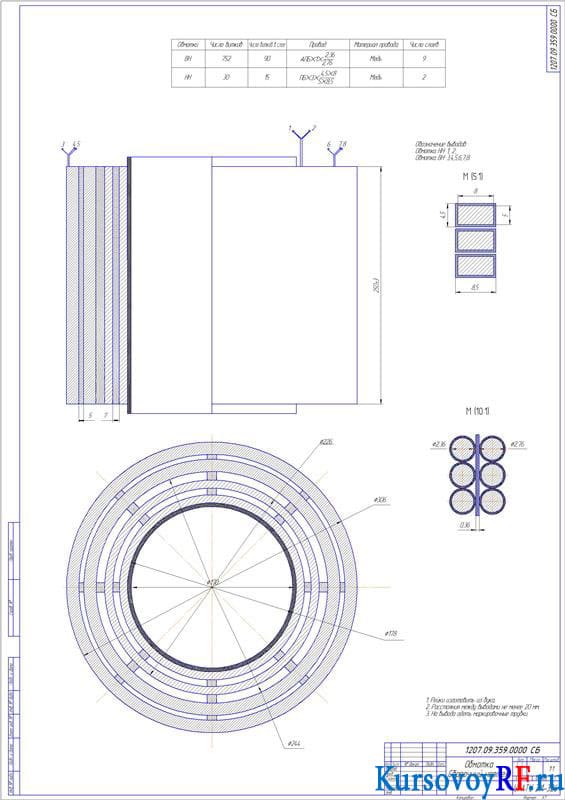

Чертежи (в программе Компас) 2 листа плакатов и чертежей, спецификации 3 листа

Описание

Проект по дисциплине «Электроснабжение»
В представленной курсовой работе были определены основные параметры мощность одной фазы и стержня трансформатора. Рассчитаны основные размеры трансформатора, выполнен предварительный расчет трансформатора и подбор соотношений конструкции обмоток основных параметров с учетом исходных данных. Определены диаметр стержня и высота обмотки, рассчитаны потери и напряжение КЗ. Произведен расчет механических сил в обмотках и нагрева обмоток при КЗ. Определены параметры магнитной системы и массы стали, ток и потери холостого хода. Выполнен проверочный расчет обмоток, системы охлаждения, а также допустимого значения температуры масла и обмоток над температурой воздуха.
