Разработка гидравлического привода станка круглошлифовального

Код: 02.01.01.07.01.19
Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 28 с., 2 табл., 5 рис., 5 источников
Чертежи (в программе Компас) 2 листа плакатов и чертежей, спецификации 2 листа
ВУЗ БЕЛАРУСКИЙ НАУИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Проект по дисциплине «Гидравлика, гидропривод и гидропневматика»

В представленной курсовой работе было выполнено общее описание работы гидросхемы, определены силы, действующие на гидродвигатель. Разработана расчетная схема, составлено уравнение равновесия сил. Произведен расчет основных параметров гидродвигателя. Обоснован выбор рабочей жидкости, определены требуемые расходы. Осуществлен подбор необходимой гидроаппаратуры, рассчитаны параметры трубопровода. Найдены потери давления в гидролиниях и аппаратах. Определено максимальное давление и объемные потери (утечки). Выполнен расчет максимальной производительности и мощности, выбраны насос и приводной электродвигатель. Построена диаграмма расходов и давлений. Определен коэффициент полезного действия системы, выполнен тепловой расчет. Дополнительные материалы: 2 дубликата чертежей в Автокаде.

Чертежи

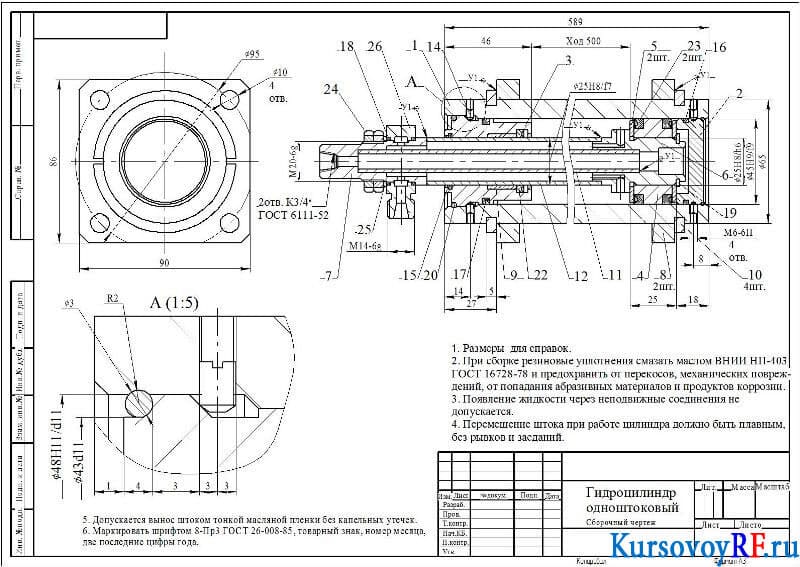

  1. Чертеж Гидроцилиндр одноштоковый (формат А3)

  2. Чертеж Схема принципиальная гидравлическая (формат А1)
