Разработка гидропривода поступательного движения горизонтального станка

Код: 02.01.01.07.01.16
Разместил: Толстый Л.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?

Пояснительная записка (в программе Word) 23 с., 4 табл., 6 рис., 5 источников
Чертежи (в программе Компас) 2 листа плакатов и чертежей, спецификации 2 листа
ВУЗ ЧБелорусский национальный технический университет

В представленной курсовой работе были составлены расчетные схемы гидроцилиндра, определены силы, действующие на гидродвигатель. Произведен расчет и выбор основных параметров гидравлических двигателей. Найдены требуемые расходы РЖ и полезные перепады давлений в гидродвигателях. Построены диаграммы расходов и перепадов давлений, описана разработанная гидравлическая схема. Обоснована и подобрана рабочая жидкость, вычислены основные параметры трубопроводов. Рассчитаны потери давления в трубопроводах, определена необходимая гидроаппаратура. Выполнен расчет потерь давления, наибольшего рабочего давления, объемных потерь и наибольше производительности насосной станции, подобран насос. Дополнительные материалы: 3 дубликата чертежей в Автокаде, Спецификация в Word 2 стр.

Чертежи

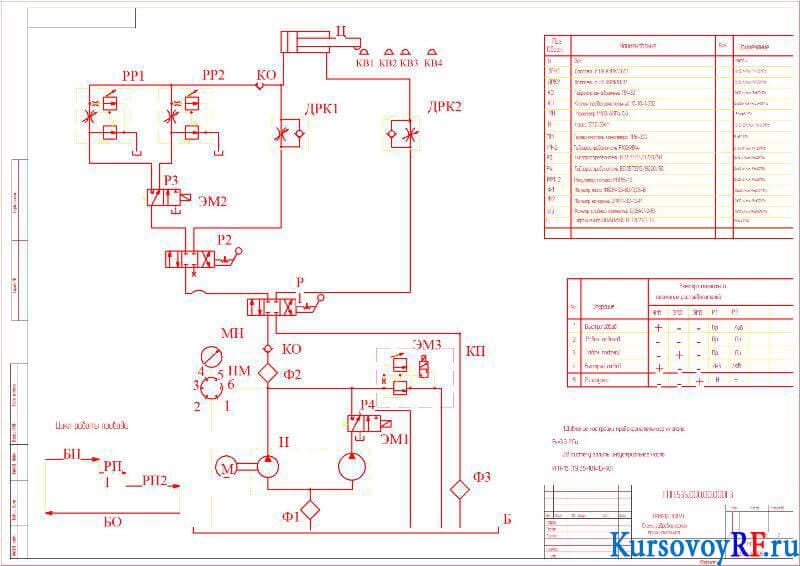

  1. Чертеж Привод подач, Схема гидравлическая принципиальная

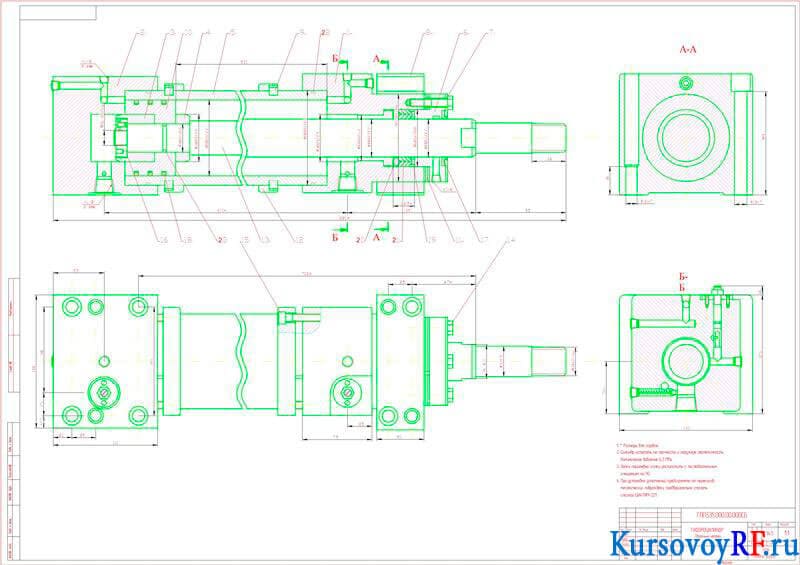

  2. Чертеж Гидроцилиндр
