Разработка гидравлического привода

Код: 02.01.01.07.01.14
Разместил: Толстый Л.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?

Пояснительная записка (в программе Word) 25 с., 10 табл., 4 рис., 8 источников
Чертежи (в программе Компас и Автокад) 2 листа плакатов и чертежей, спецификации 2 листа
ВУЗ БЕЛАРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Проект по дисциплине «Гидравлика, гидропривод и гидропневмоавтоматика»

В представленной курсовой работе было выполнено кратное описание гидравлической схемы. Найдены силы, действующие на гидродвигатель, составлены расчетные схемы. Выполнен расчет и выбор основных параметров гидродвигателей, определены полезные перепады давления, построена диаграмма давлений. Вычислены полезные расходы рабочей жидкости, обоснована и выбрана марка рабочей жидкости, рассмотрены основные способы ее очистки. Рассчитаны параметры трубопроводов и гидравлические потери в напорной и сливной магистралях. Определены наибольшее рабочее давление в гидроприводе, объемные потери и производительность насосной установки. Осуществлен выбор и расчет мощности приводного электродвигателя.

Чертежи

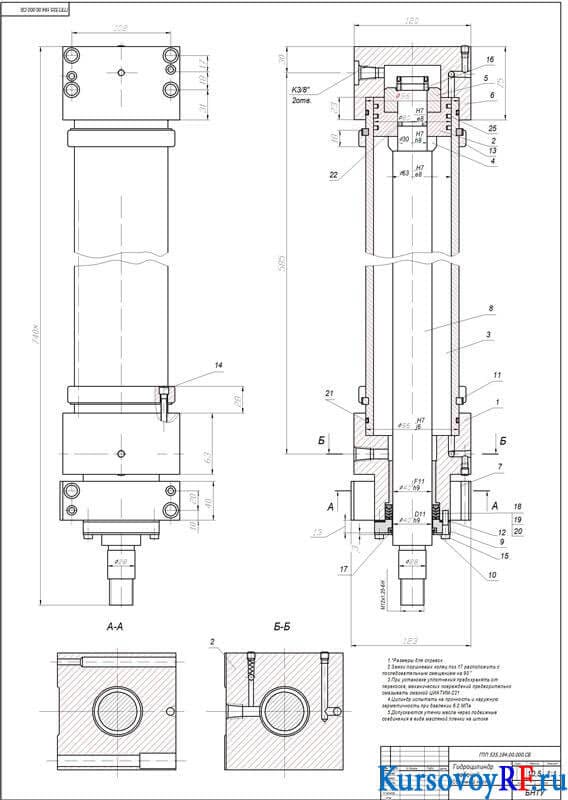

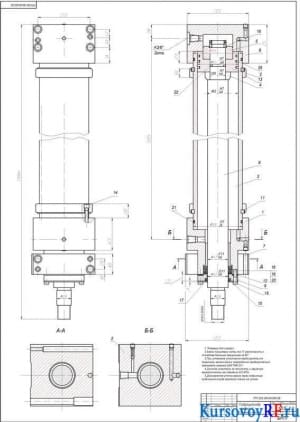

  1. Чертеж Гидроцилиндр рабочий

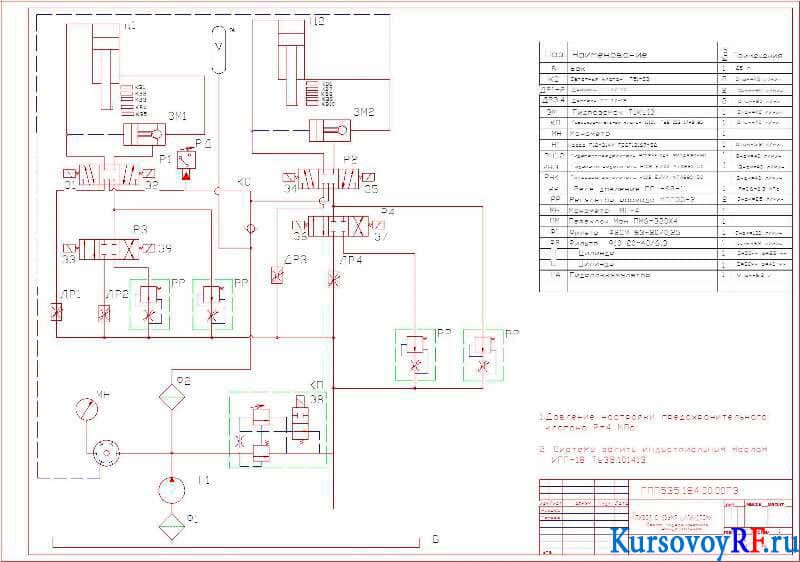

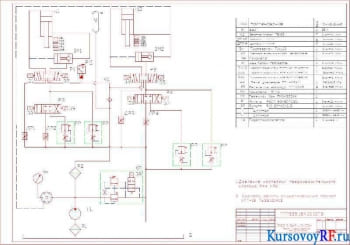

  2. Чертеж Привод с двумя цилиндрами, Схема гидравлическая принципиальная
