Проектирование гидравлического привода бетоносмесительного ковша

Пояснительная записка (в программе Word) 90 с., 8 табл., 12 рис., 8 источников
Чертежи (в программе Компас и Автокад) 8 листов плакатов и чертежей, спецификации 2 листа
ВУЗ Казанский (приволжский) федеральный университет

Проект по дисциплине «Теория и проектирование гидро - и пневмоприводов»

В курсовой работе произведен обзор технично - научной и патентной литературы объемных гидравлических приводов в машиностроении. Выполнен энергетический расчет гидроцилиндра выдвижения, гидромотора поворота ковша, гидроцилиндра подвода ковша, гидроцилиндра зажима и подъема ковша. Проанализированы расходы, требуемые данным механизмам для обеспечения цикла работы и вытесняемых расходов, необходимые в дальнейшем при расчете диаметров трубопроводов и проведении гидравлического расчета. На основании полученной гидрограммы выполнен выбор насоса. Рассчитаны диаметры трубопроводов, гидравлические и тепловые расчеты, расчеты надежности, спецчасти.

Чертежи

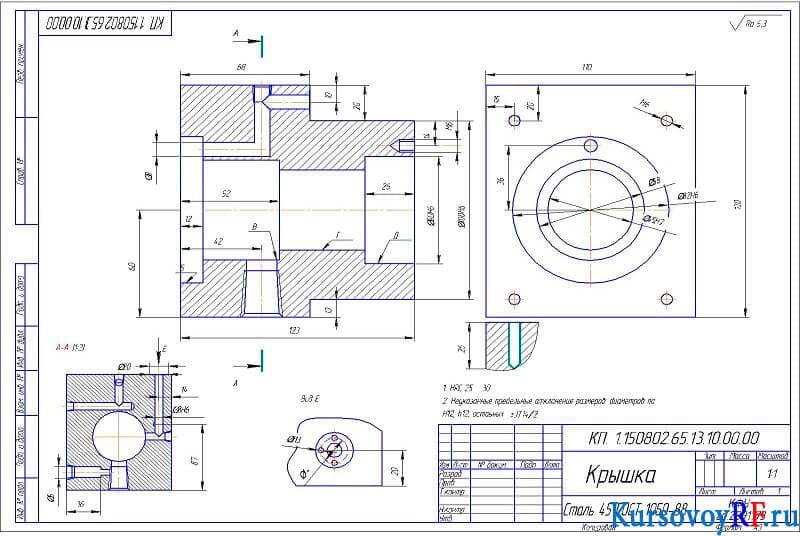

1. Чертеж детали крышки (формат А3)

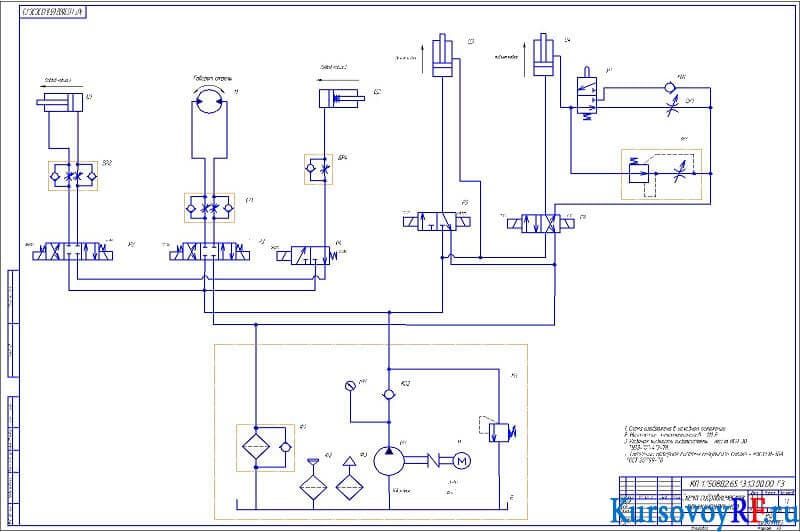

2. Чертеж схемы гидравлической принципиальной (формат А1)

3. Чертеж детали поршня (формат А4)

4. Чертеж гидропривода бетоносмесительного ковша (формат А1)

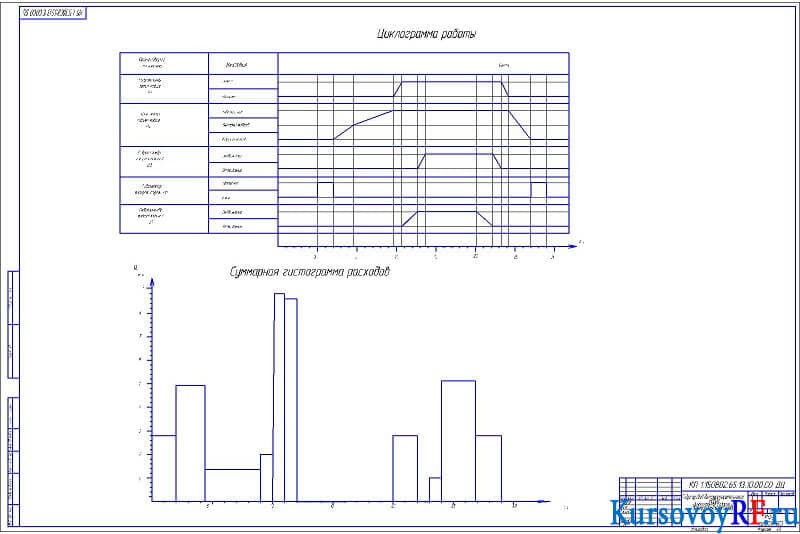

5. Чертеж гидропривода бетоносмесительного ковша. Циклограмма работы и гистограмма расходов (формат А1)

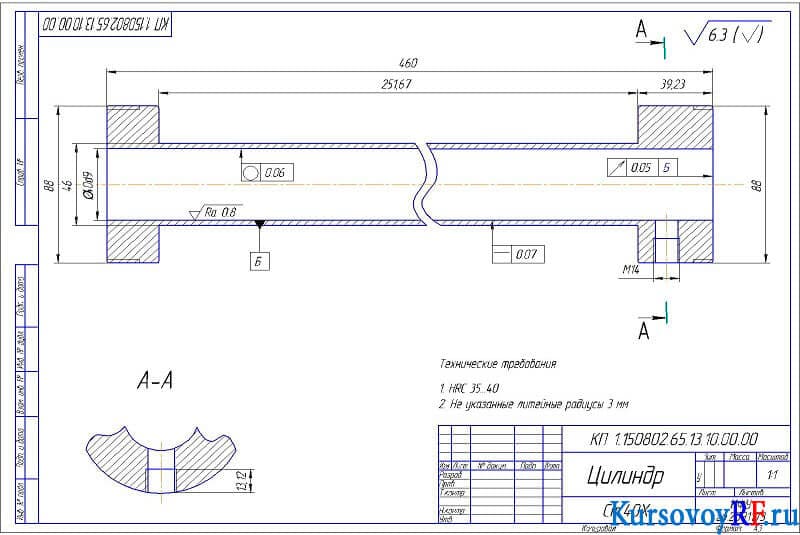

6. Чертеж детали цилиндра (формат А3)

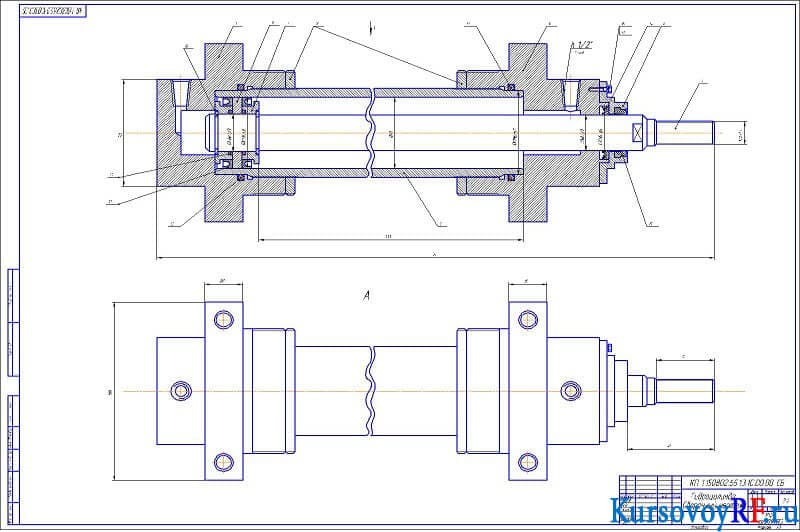

7. Сборочный чертеж гидроцилиндра (формат А1)

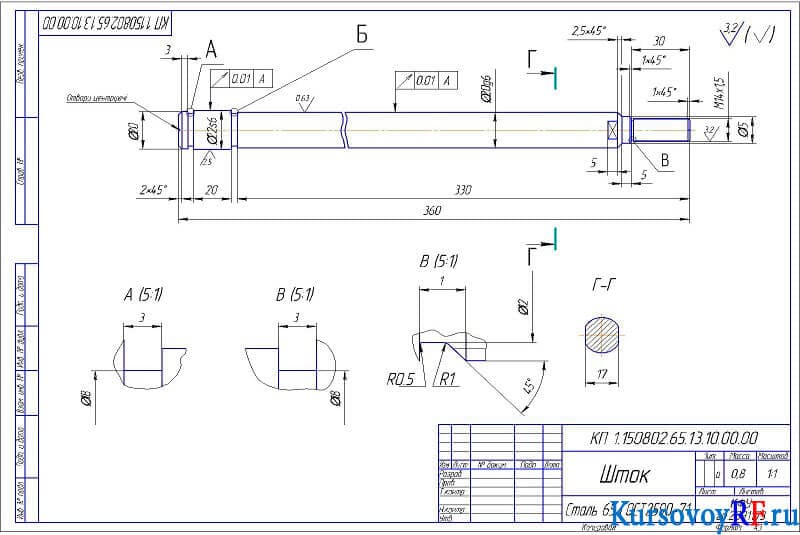

8. Чертеж детали штока (формат А3)
