Гидропривод объемного регулирования экскаваторного погрузчика

Код: 02.01.01.07.01.11
Разместил: Толстый Л.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 36 с., 3 табл., 8 рис., 11 источников, 8 приложений
Чертежи (в программе Компас и Автокад) 4 листа плакатов и чертежей

Проект по дисциплине «Гидравлика, гидромашины и гидропривод»

При работе над курсовым проектом были разработаны и рассмотрены некоторые вопросы, связанные с проектированием новой техники и усовершенствованием уже имеющейся, изучен ряд источников с патентной литературой, касающейся дорожной и строительной техники, гидропривода и гидромашин, выполнен анализ источников литературных и рассмотрены патенты, в результате которых произведен выбор прототипа; на основании выбранного прототипа разработана принципиальная схема гидропривода; представлен расчет гидропривода экскаватора-погрузчика машины на базе«Амкадор 732»; выбор элементов гидропривода из существующей номенклатуры гидроаппаратов, выпускаемых заводами-изготовителями; проанализирована детальная разработка конструкции отдельных узлов гидропривода; представлен чертеж гидравлической принципиальной схемы гидропривода погрузочной машины на базе «Амкадор 732», чертеж сборочный гидравлического распределителя.

Чертежи

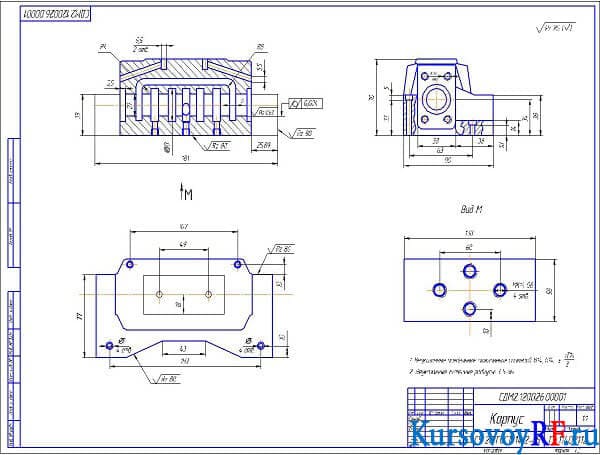

  1. Чертеж детали корпуса (формат А2)

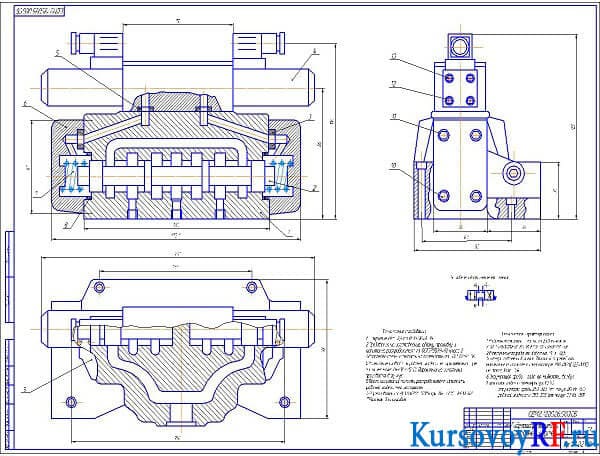

  2. Сборочный чертеж гидрораспределителя (формат А1)

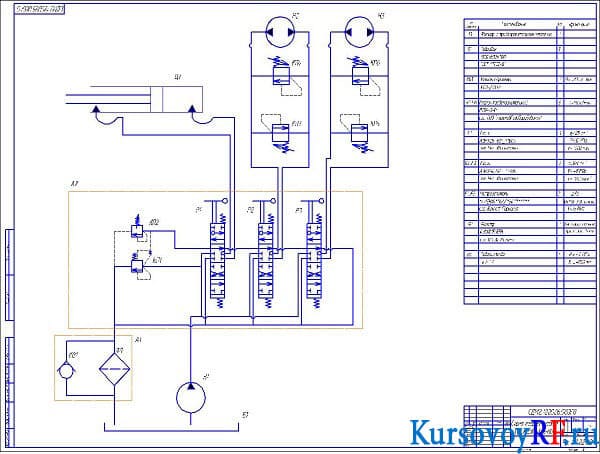

  3. Чертеж схемы гидравлической принципиальной (формат А1)

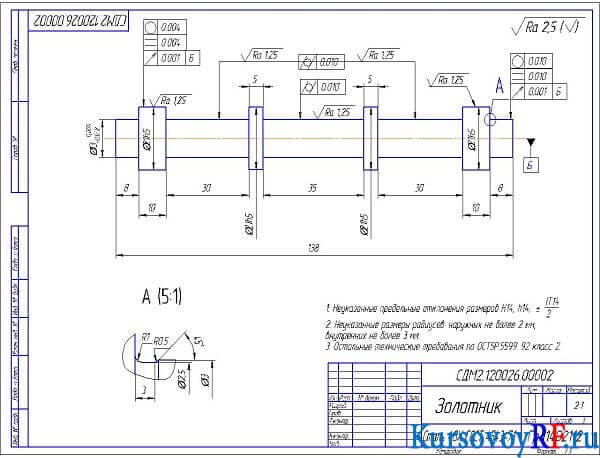

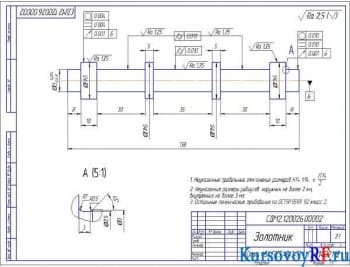

  4. Чертеж детали золотника (формат А3)
