Разработка конструкции приспособления для фрезерования лыски трубы с применением фрезерного станка модели 6Р81

Описание

В данной курсовой работе выполнен расчет по следующему заданию:

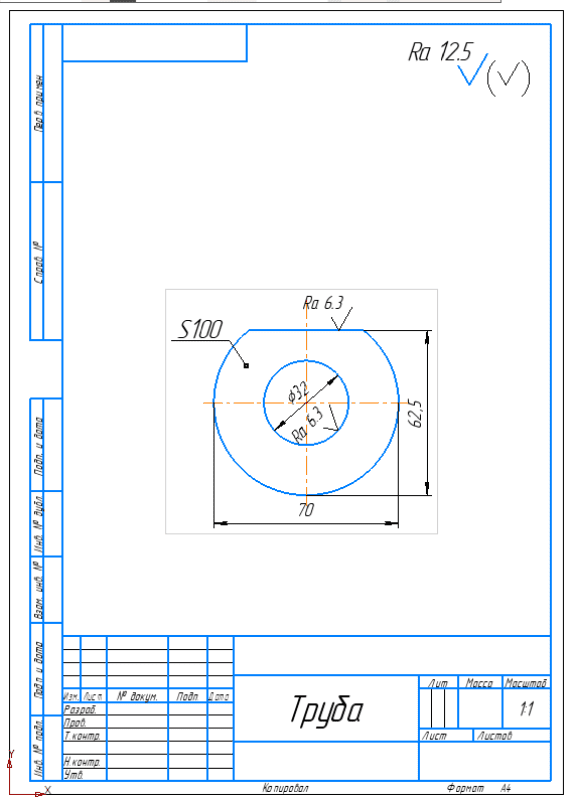

• На данной операции производится фрезерование лыски трубы.
• Необходимо выдержать размер 62,5mm, выдерживая допуск -0,3mm. Требуется получить шероховатость Ra 6,3.
• Фрезерование производится торцовой фрезой ГОСТ 24359-80 со резцами из твердого сплава Т15К6:
• Высота фрезы от вершин зубьев L = 50mm.
• Наибольший диаметр фрезы D = 100mm.
• Диаметр посадочного отверстия фрезы d = 32mm.
• Число режущих зубьев z = 10.

Универсально горизонтально-фрезерный станок модели 6Р81:

Посадочным местом для установки приспособления на фрезерном станке является его стол. На корпусе приспособления снизу предусматриваются посадочные поверхности, которыми оно ориентируется на плоскости стола.

В небольших приспособлениях посадочная поверхность имеет вид сплошной плоскости А. В приспособлениях значительных размеров в средней части посадочной плоскости А делают неглубокую выемку или полость. Благодаря таким выемкам средняя часть корпуса приспособления не соприкасается с плоскостью стола, и установится более устойчиво.

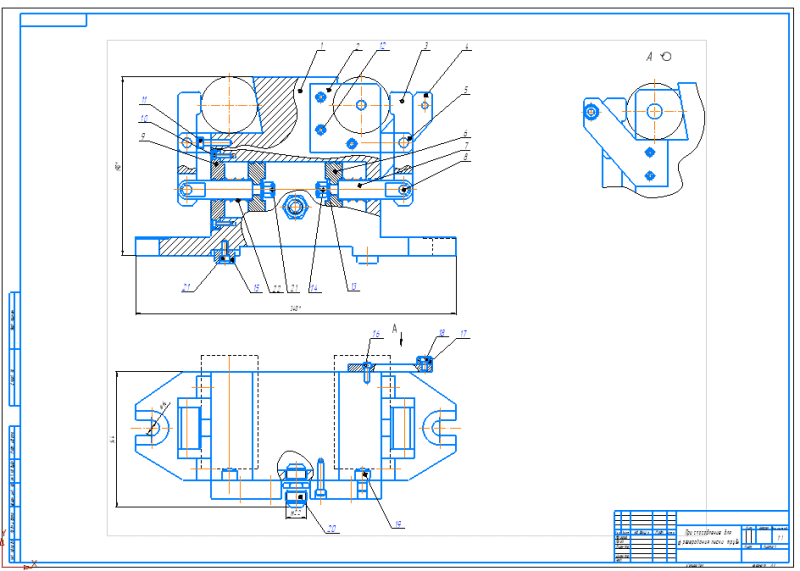

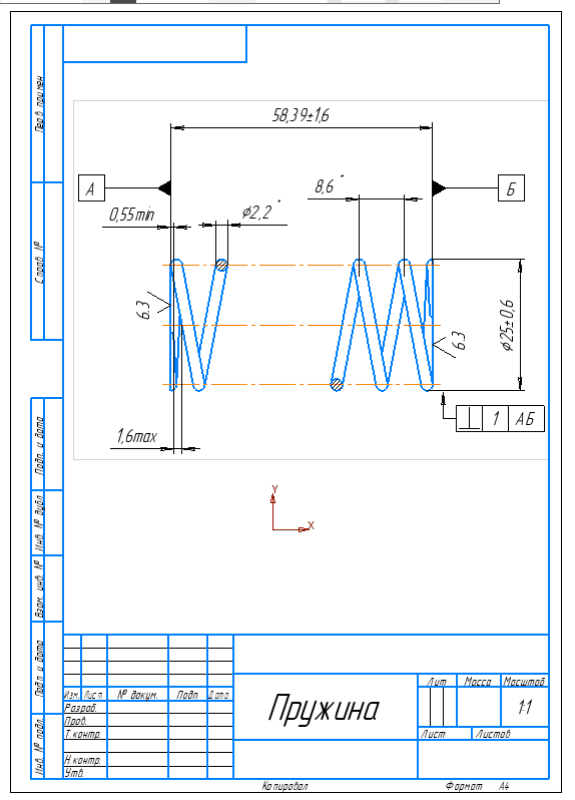

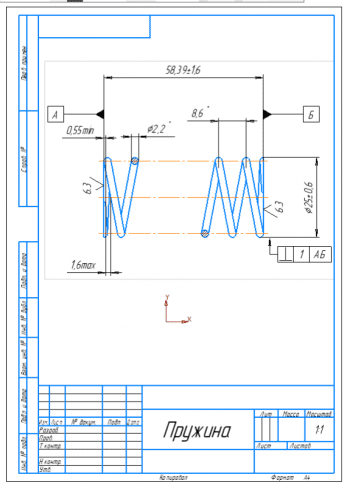

Описание конструкции приспособления:

Данное приспособление состоит из дух позиции для закрепления заготовок выполненных в виде призм и штыря. Зажим производится рычагами по средствам двухпоршневого гидравлического цилиндра посредством подачи в рабочую полость масла под давлением в 6 мПа.

Данное приспособление разработано для фрезерования торца детали ПТО 2002 – 4026 ДТ. Оно позволяет обрабатывать сразу две детали в отличии от стандартных универсальных приспособлений.

Приспособление позволяет быстро и надежно закрепить заготовку с помощью гидроцилиндра. С помощью установа можно легко установить фрезу на нужный размер.
