Разработка фасонного резца и круглой цилиндрической протяжки

Описание

В курсовой работе выполнено проектирование цилиндрической протяжки с переменной схемой резания и фасонного круглого резца. Всякий режущий инструмент должен обеспечивать получение необходимых размеров, формы детали, требуемое качество обработанной поверхности, а также стойкость, прочность, жесткость и т. д. Какой бы мы ни взяли режущий инструмент, будь то развертка, фреза, протяжка, резец или сверло, каждый из них должен срезать с заготовки слой материала определенной толщины. Величина срезаемого слоя может быть различной. Обдирочный резец на крупном токарном станке срезает слой более 25 мм, алмазный резец 0,05-0,2 мм, развертка при развертывании небольшого отверстия 0,1-0,15 мм. Точность размера и шероховатость поверхностей обрабатываемых деталей также очень различны: сверлом просверливают отверстие диаметром 50 мм с допуском около 1,5 мм; протяжкой обрабатывают отверстие с допуском до 0,01 мм; после обработки обдирочным резцом поверхность очень грубая; после обточки, например, алмазным  резцом  получается  высококачественная  поверхность  с шероховатостью, не превышающей Rа=0.32-0.16 мкм.

   Из этих примеров видно, что условия работы режущих инструментов и требования, предъявляемые к результатам их работы, весьма разнообразны.

Задание к курсовой работе:

1. Тип резца - круглый.
2. Материал резца - сталь Р6М5.
3. Материал детали – латунь Л68.
4. Наибольшая глубина резания: tmax= 12мм

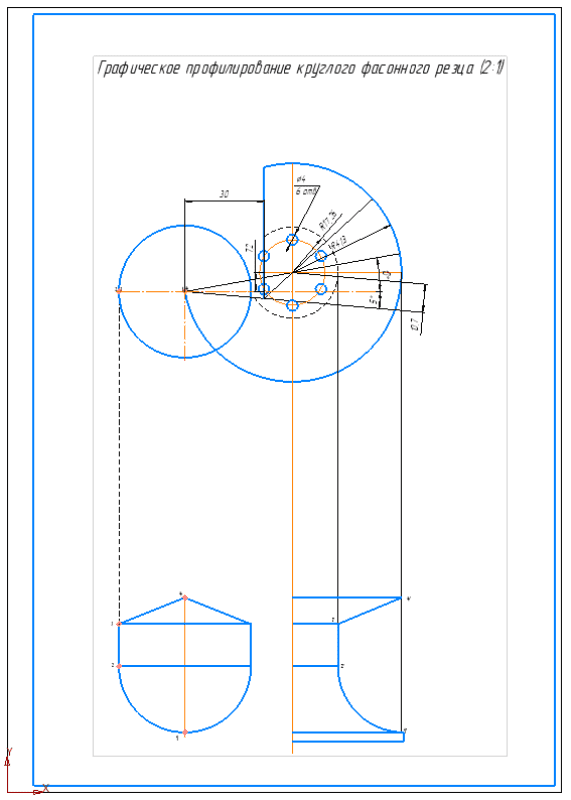

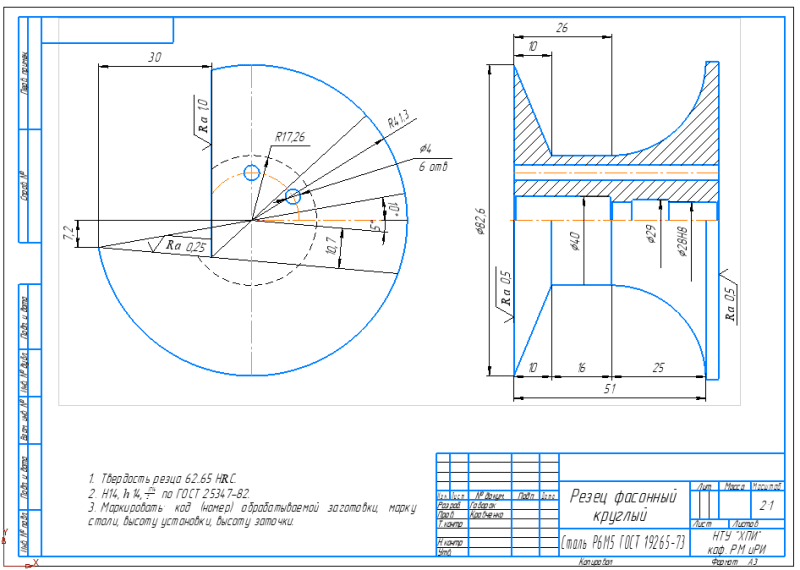

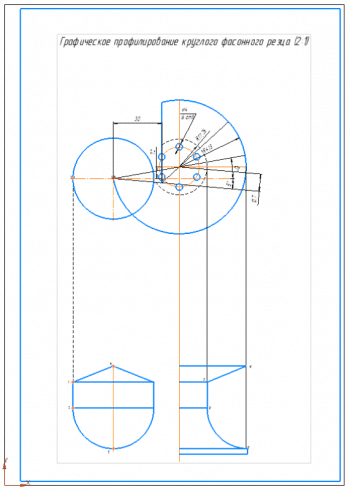

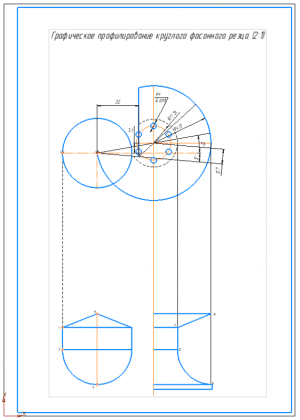

5. Углы резца выбираем в зависимости от обрабатываемого материала, типа резца: γ=5°, α=10°. После выбора конструктивных размеров резца выполняем чертеж резца.

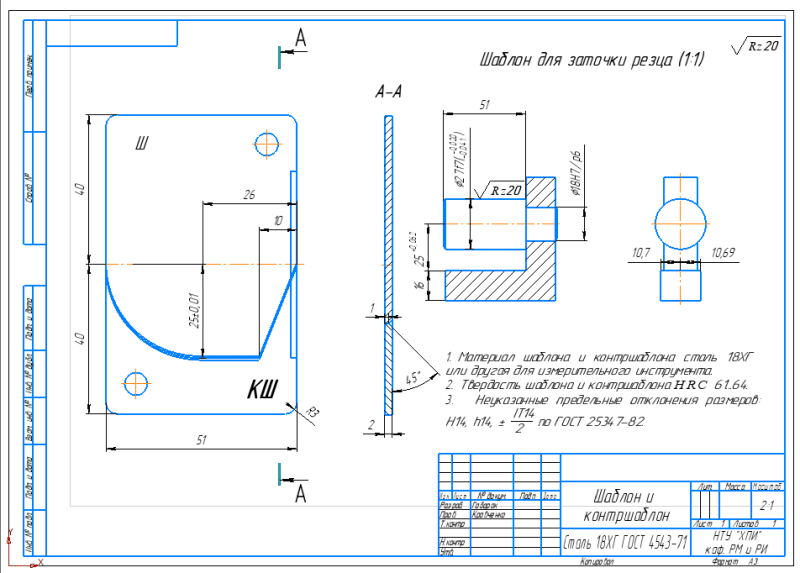

    Контроль заточки резца осуществляется с помощью дискового шаблона, таким образом внутренний диаметр резца существенно отличается от наружного диаметра резца, поэтому шаблон лучше сделать в виде сборочной единицы. Диск можно развальцевать для осуществления его закрепления на валу.

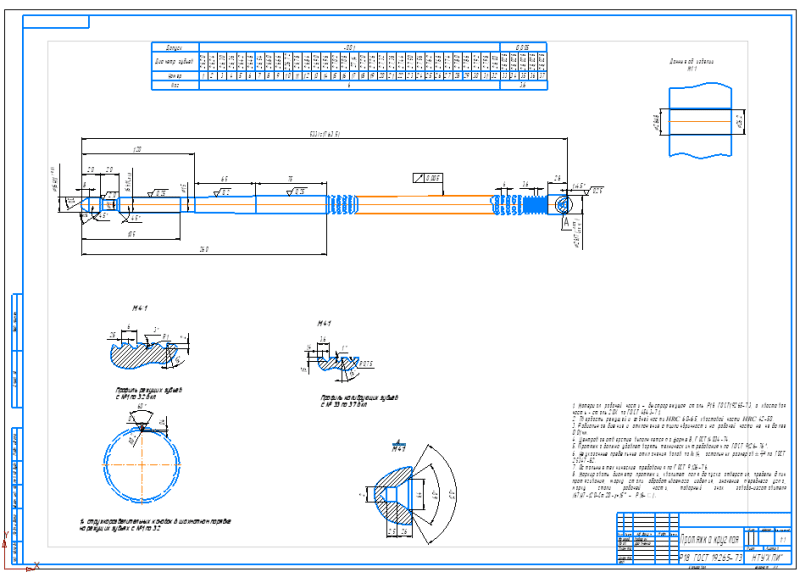

Исходные данные для проектирования протяжки:

1. диаметр отверстия после протягивания - ¢28Н7(+0.033);
2. диаметр отверстия заготовки - ¢26,2Н9(+0.052);
3. длина протягивания -l=65 мм;
4. обрабатываемый материал - сталь 50Г;
5. станок — горизонтально-протяжной станок модели 7А520;
6. параметр шероховатости поверхности Rа=1,6мкм.
