Технологический процесс изготовления детали Втулка гидронасоса

Описание

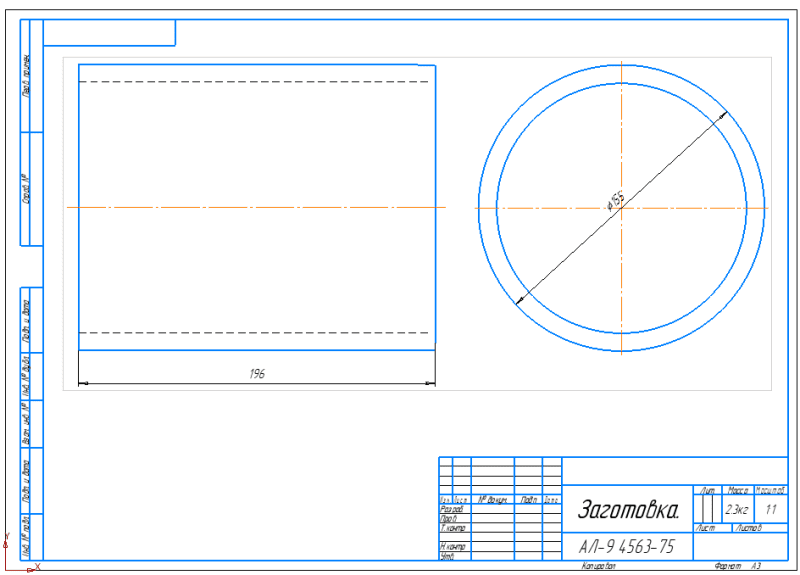

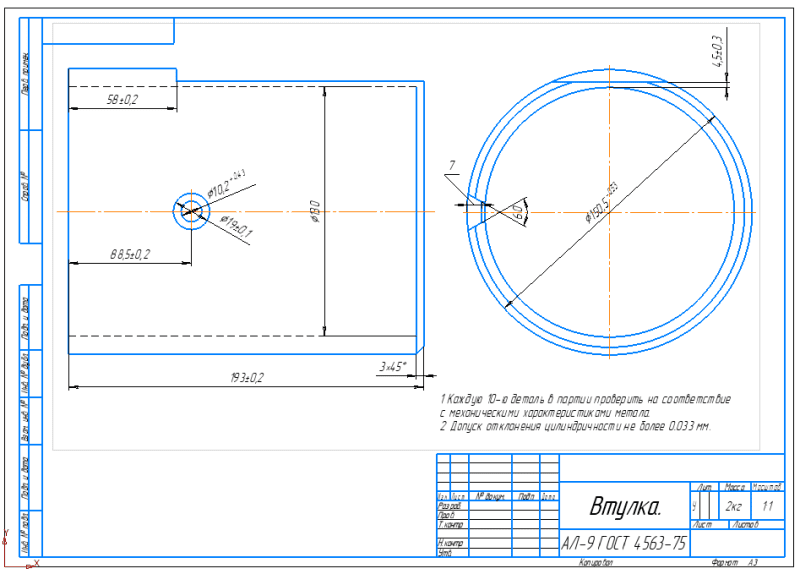

В курсовой работе выполнено проектирование технологического процесса изготовления детали втулка гидронасоса и предназначена для фиксации и закрепления на двигателе различного вида гибких подводок. То есть переходный элемент обеспечивающий плотность соединения и надежность закрепления коммуникаций.

     В ходе проведенной работы по  проектированию приспособления и

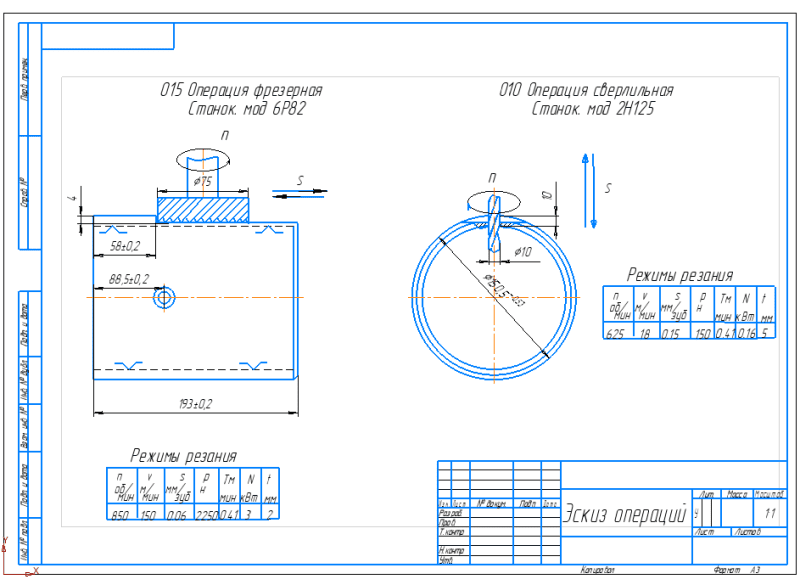

расчетов  элементов технологического процесса мною была замечена и выявлена четкая и последовательная связь между режимами резания и конструктивными особенностями приспособления.

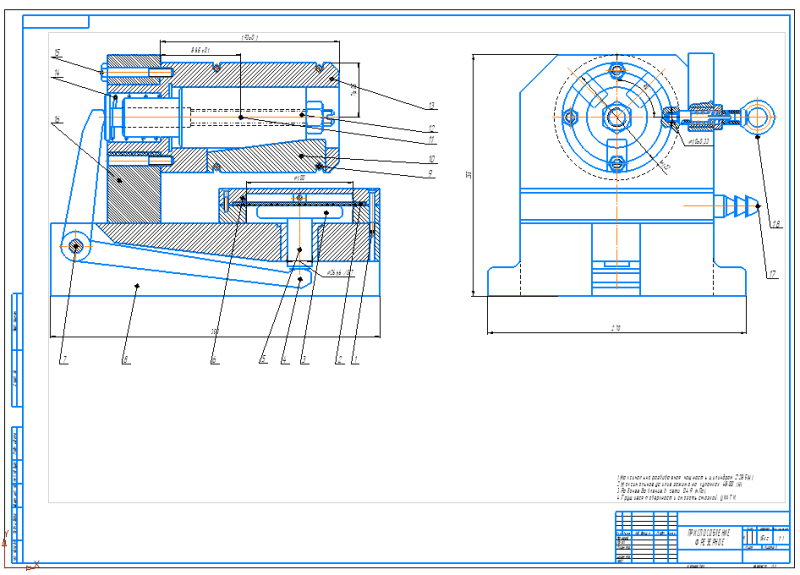

Приспособление состоит из корпуса, выполненного в виде угольника сварной конструкции к которому привернута восемью винтами крышка

 между которыми закреплена резиновая диафрагма. Полость, образованная между крышкой и диафрагмой представляет собой рабочую камеру для сжатого воздуха. Подача сжатого воздуха осуществляется через отверстие штуцера.

Обрабатываемая деталь базируется на центральное отверстие, торец и боковое отверстие. Она устанавливается на оправку с опорой которые запрессовываются в стойку корпуса. Оправка также закрепляется на стойке корпуса посредством четырех болтов.

Первое и необходимое условие которое следует учесть это процесс передачи механического  движения от пневмо-цилиндра к зажимным элементам. В данном приспособление использована рычажная система, то есть сила, передаваемая  от цилиндра усиливается через систему рычагов.
