Разработка технологического процесса изготовления корпуса теплообменника - передней крышки водомасляного радиатора

Описание

Объектом исследования является  технологический процесс изготовления передней крышки водомасляного радиатора.

Цель работы – разработка технологического процесса изготовления передней крышки водомасляного радиатора.

В процессе работы проводился анализ существующего технологического процесс изготовления передней крышки водомасляного радиатора.

В результате исследования был разработан улучшенный технологический процесс изготовления передней крышки водомасляного радиатора.

Эффективность изменений внесенных в технологический процесс изготовления передней крышки водомасляного радиатора определяется сокращением времени на изготовление детали, уменьшение стоимость производства.

Разработанный технологический процесс изготовления передней крышки водомасляного радиатора может применяться при производстве данной детали.

Основные конструктивные и технико-эксплуатационные характеристики: точность размеров и геометрических форм.

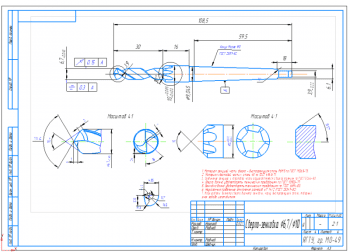

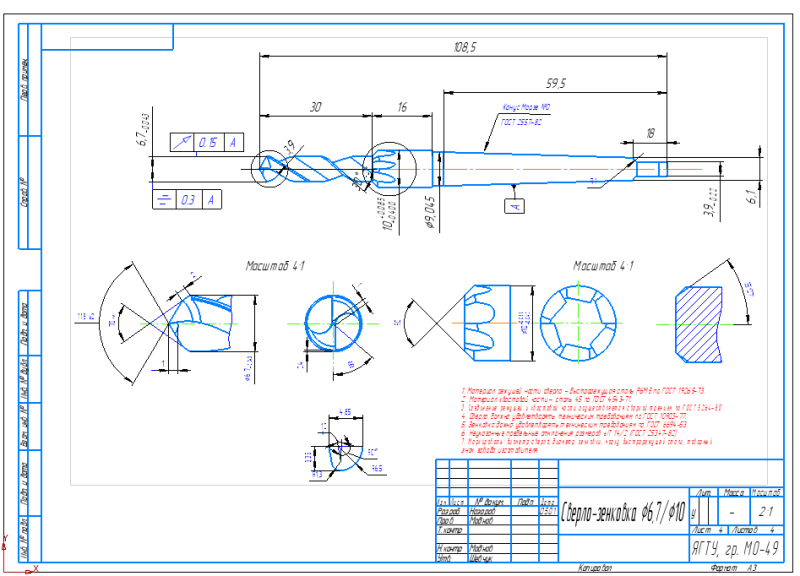

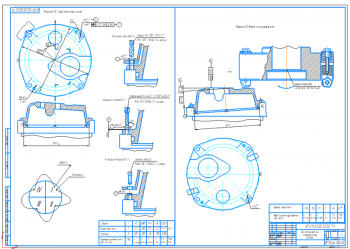

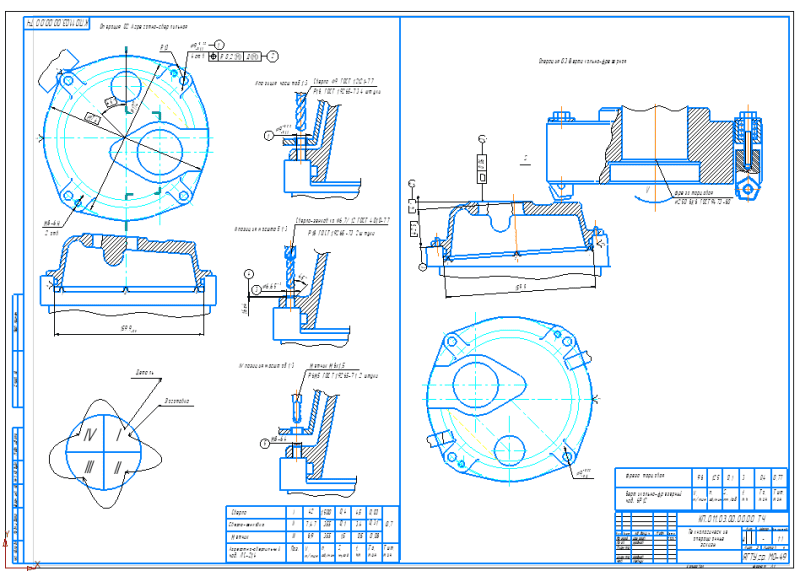

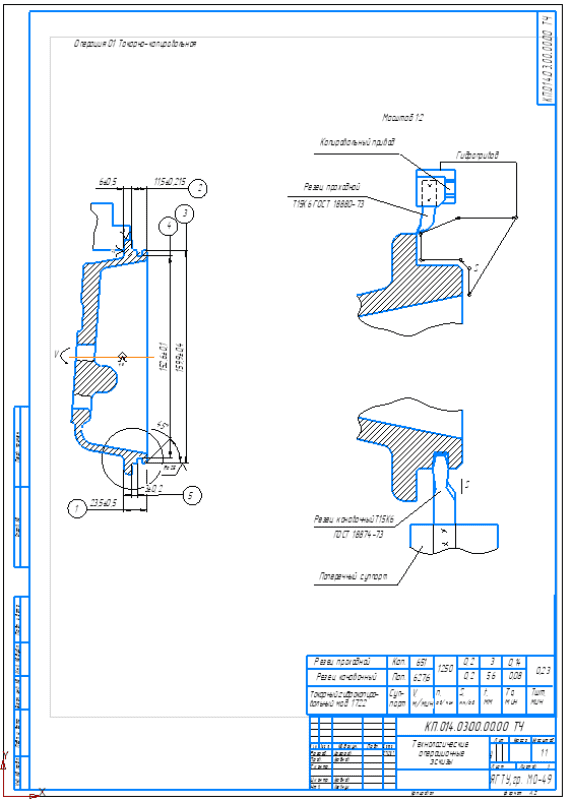

Прилагается полный комплект документов на технологический процесс обработки резанием передней крышки водомасляного радиатора на 26 листах в программе Word.

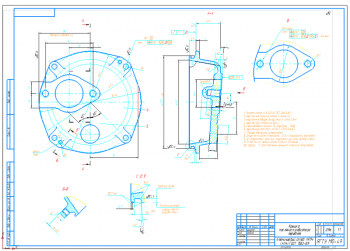

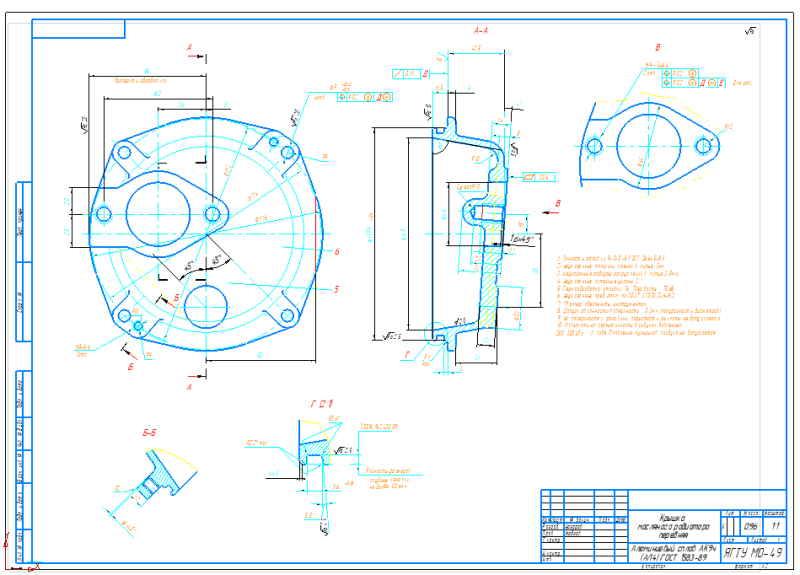

Передняя крышка водомасляного радиатора предназначена для того, чтобы создавать замкнутый объем полости теплообменника,  крышка содержит отверстие для обеспечения подвода масла, а также отверстие для слива .

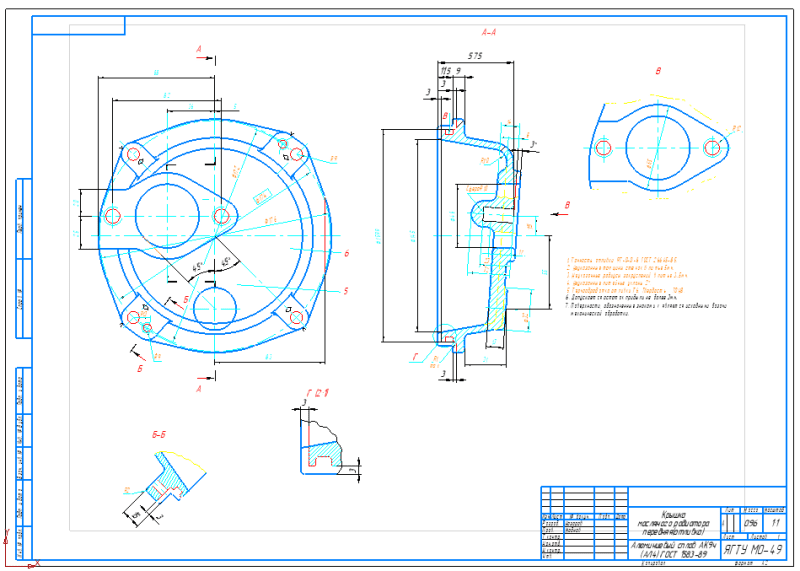

       Конструкция: У крышек имеется с одной стороны цилиндрическая часть, по средствам которой она центрируется при установке на корпус теплообменника. В этой цилиндрической части имеется канавка для размещения резинового кольца, с помощью которого происходит уплотнение.

      С другой стороны есть цилиндрическая расточка, в которую устанавливается конец цилиндрической трубы, при установке теплообменника на двигатель.

       Крепление крышек к корпусу производится за счет шпилек с гайками.

Крышку масляного радиатора отливают из специального алюминиево – кремневого сплава АК9ч (Ал4) ГОСТ 1583-89.
