Разработка технологического процесса изготовления детали класса валов

Пояснительная записка (в программе Word) 25 стр., 10 табл., 14 рис., 5 источников
Чертежи (в программе Компас) 11 листов плакатов и чертежей
ВУЗ Вологодский ГТУ

Курсовой проект по дисциплине: «ТМС»

описана конструкция и назначение детали. Сделан контроль чертежа и анализ конструкции детали. Выполнен выбор способа изготовления и структуры технологического процесса. Определен тип производства с выбором формы организации. Сделан выбор вспомогательного инструмента и оборудования. Выполнено проектирование управляющей программы и станочных приспособлений. Сделано техническое и экономическое обоснование технологического процесса.

Чертежи курсовой работы (в программе Компас)

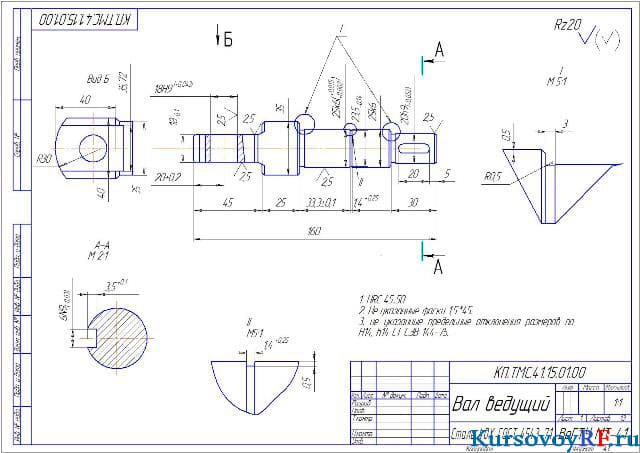

1. Чертеж вал ведущий деталь (формат А 3 )

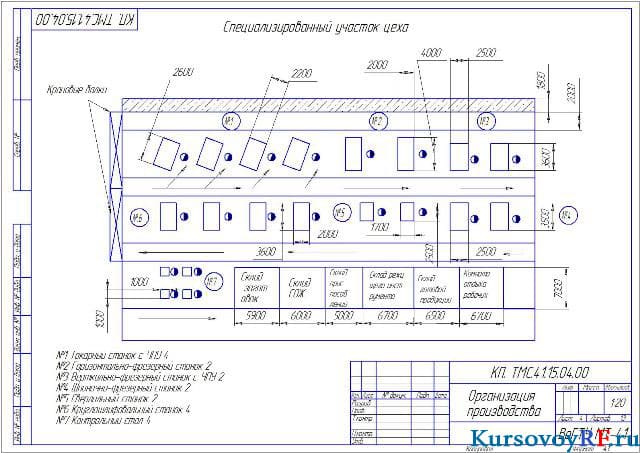

2. Чертеж организация производства (формат А 3 )

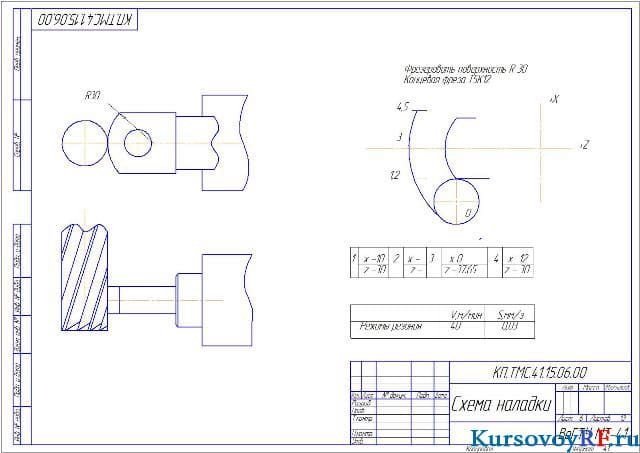

3. Чертеж схема наладки (формат А 3 )

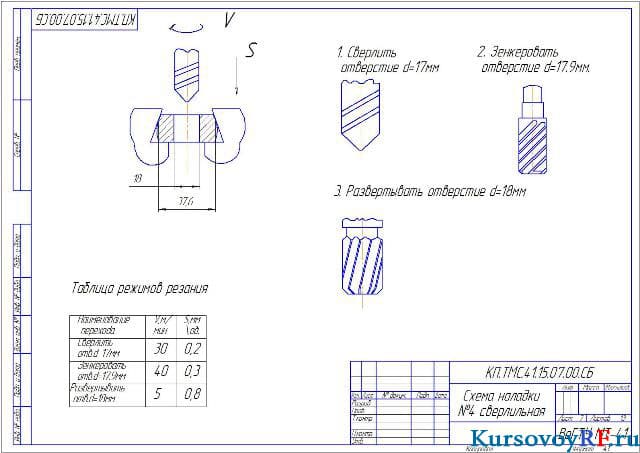

4. Чертеж схема наладки сверлильная (формат А 3 )

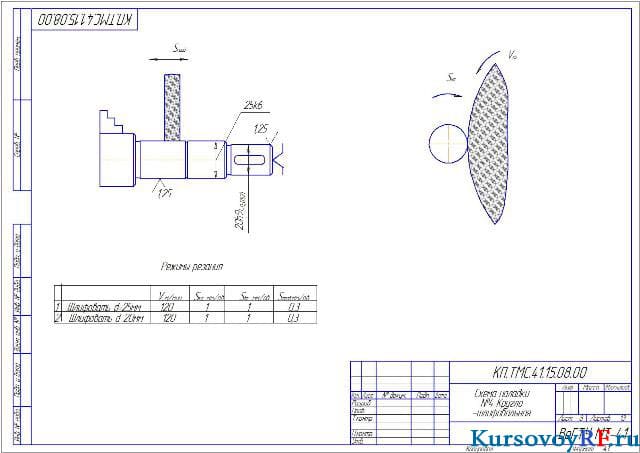

5. Чертеж схема наладки кругло-шлифовальная (формат А 3 )

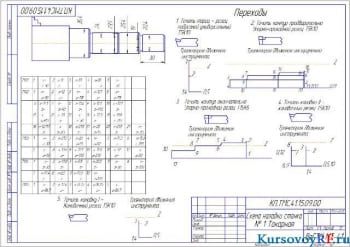

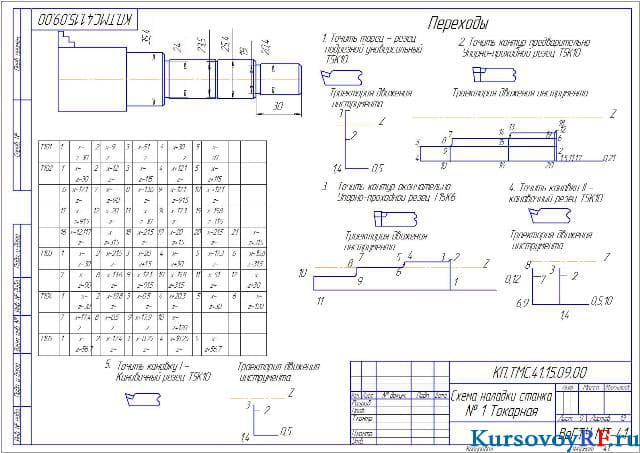

6. Чертеж схема наладки токарная (формат А 3 )

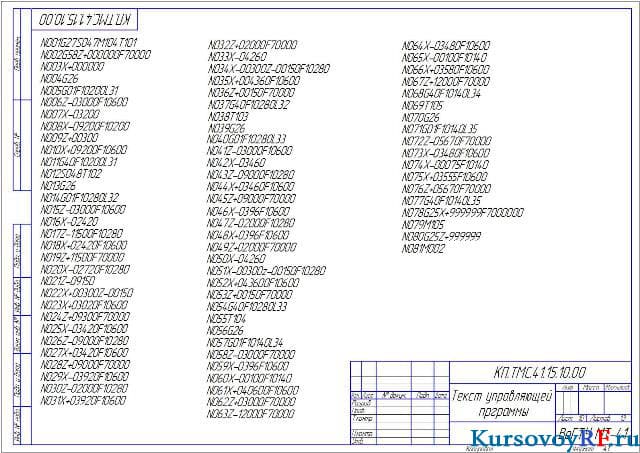

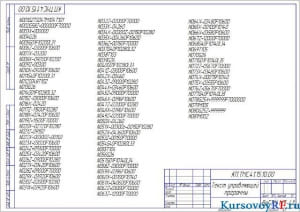

7. Чертеж текст управляющей программы (формат А 3 )

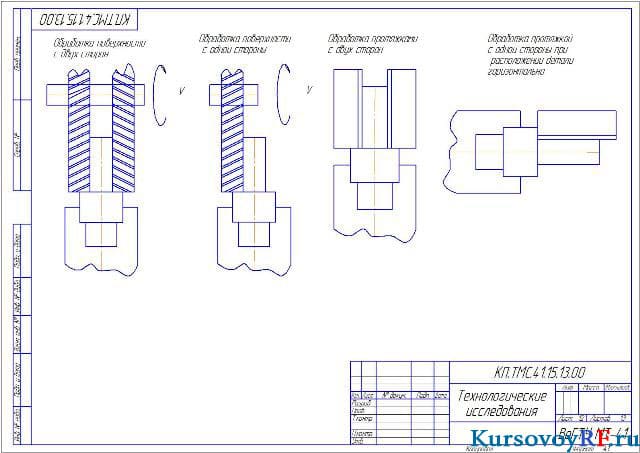

8. Чертеж технологические исследования (формат А 3)

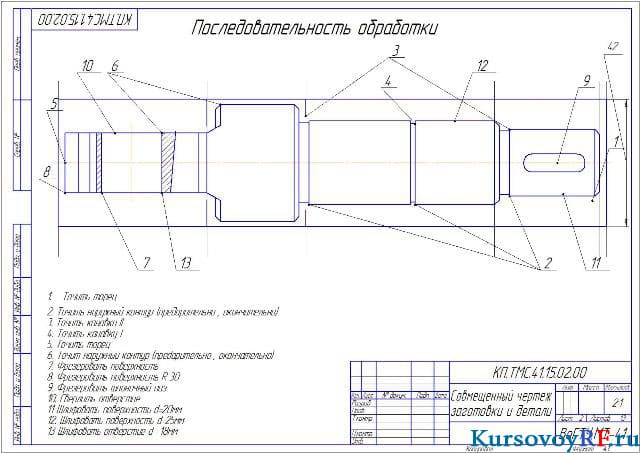

9. Чертеж совмещенный чертеж заготовки и детали (формат А 3 )

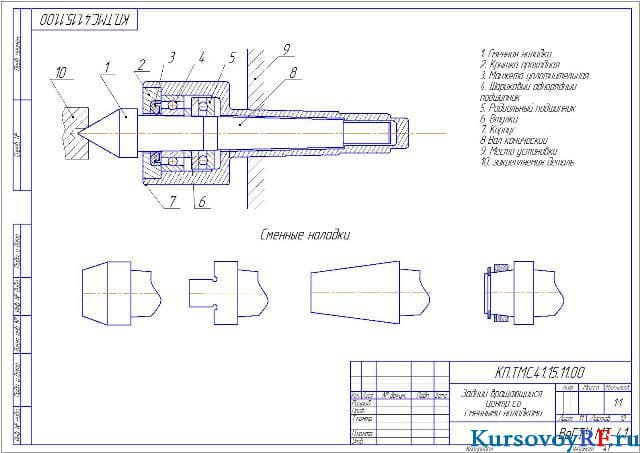

10. Чертеж задний вращающийся центр со сменными наладками (формат А 3)

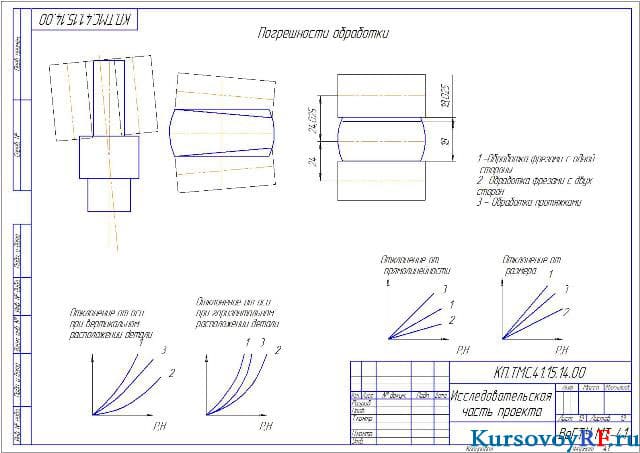

11. Чертеж исследовательская часть проекта (формат А 3 )
