Разработка процесса изготовления головки шарнира

Пояснительная записка (в программе Word) 44 стр., 7 табл., 1 рис., 10 источников
Чертежи (в программе Компас) 5 листов плакатов и чертежей

Курсовой проект по дисциплине: «Технология машиностроения»

В работе представлено описание узла и детали. Физические свойства  и состав материала детали. Описана заготовка передней головки шарнира с расчетами допусков и припусков. Выполнена маршрутизация обработки детали. Представлены показатели технологичности конструкции. Выполнены расчеты режимов механической обработки детали.

Чертежи курсовой работы (в программе Компас)

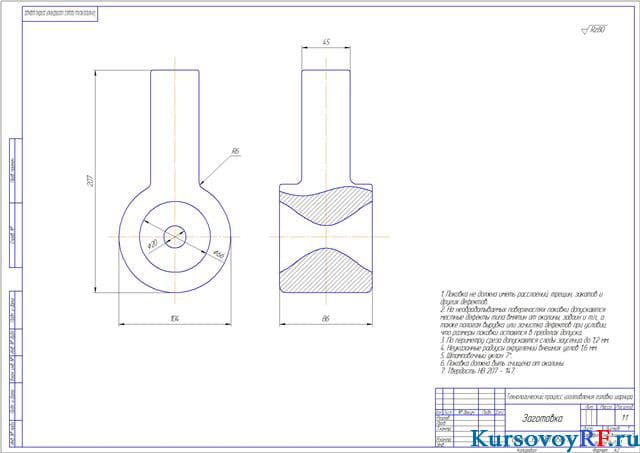

1.Чертеж заготовка шарнира деталь (формат А 2 )
2.Чертеж технологическая наладка (формат А 0 )

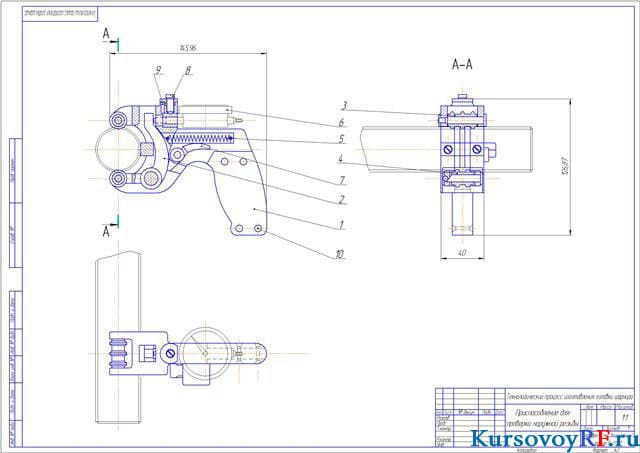

3.Чертеж приспособление для проверки наружной резьбы (формат А 2 )

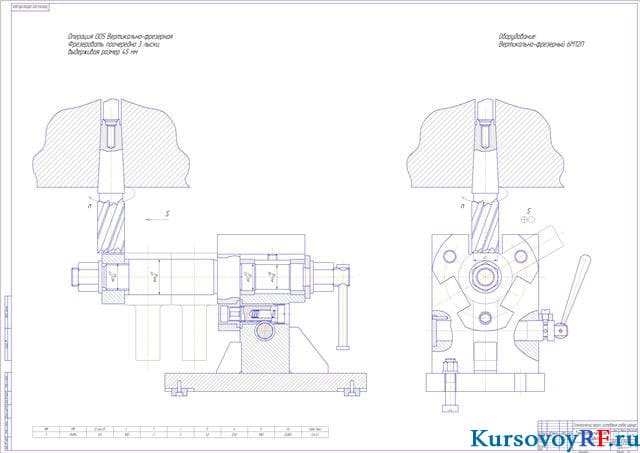

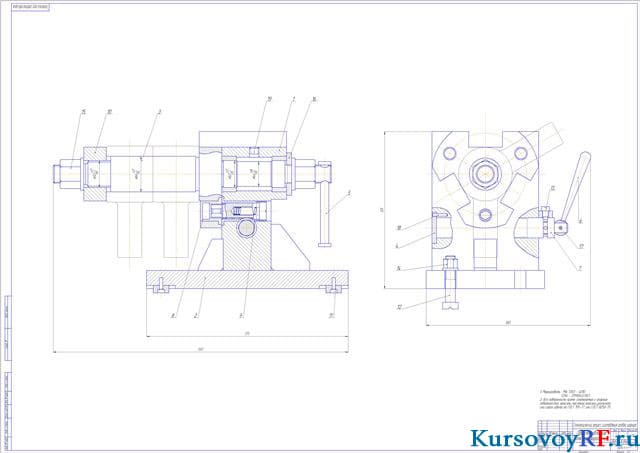

4.Чертеж приспособление для фрезерования (формат А 0 )

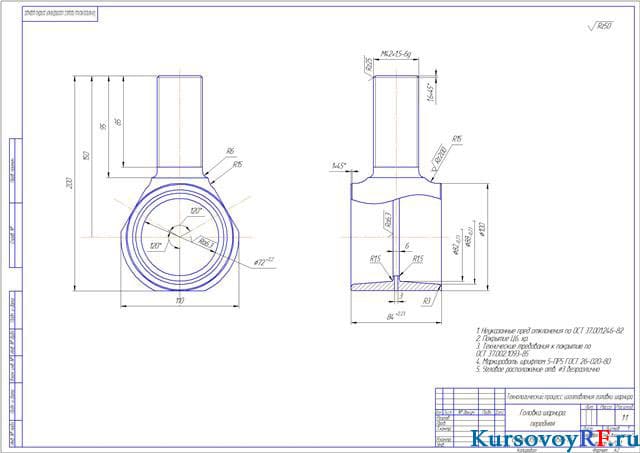

5.Чертеж головка шарнира переднего деталь (формат А 2)
