Создание операционного технологического процесса по изготовлению детали «Стакан»

Пояснительная записка (в программе Word) 34 с., 7 табл., 8 рис., 9 источников, 1 приложение
Чертежи (в программе Компас) 7 листов плакатов и чертежей, спецификации 2 листа
ВУЗ ГОРЛОВСКИЙ КОЛЛЕДЖ ПРОМЫШЛЕННЫХ ТЕХНОЛОГИЙ И ЭКОНОМИКИ

Проект по дисциплине «Технологические процессы изготовления деталей машин»

В процесс выполнения курсовой работы составлен технологический процесс обработки детали. На основании чертежа детали был проведен анализ технологичности детали, определены параметры заготовки, разработан маршрутный процесс обработки детали, подобраны припуски на обработку. Осуществлен выбор основного оборудования, вспомогательного и режущего инструмента. Представлены характеристики сверлильного станка с ЧПУ модели 2Р135Ф2 с системой ЧПУ «Координата С70». Выполнены расчеты норм времени и режимов резания. Была спроектирована управляющая программа для операции 020 – сверлильная с ЧПУ. Бланк с управляющей программой представлен в приложениях, а карта наладки станка на обработку – в графической части работы. Дополнительные материалы: Компас деталь (деморежим), Комплект документов в Excel 10 листов

Чертежи

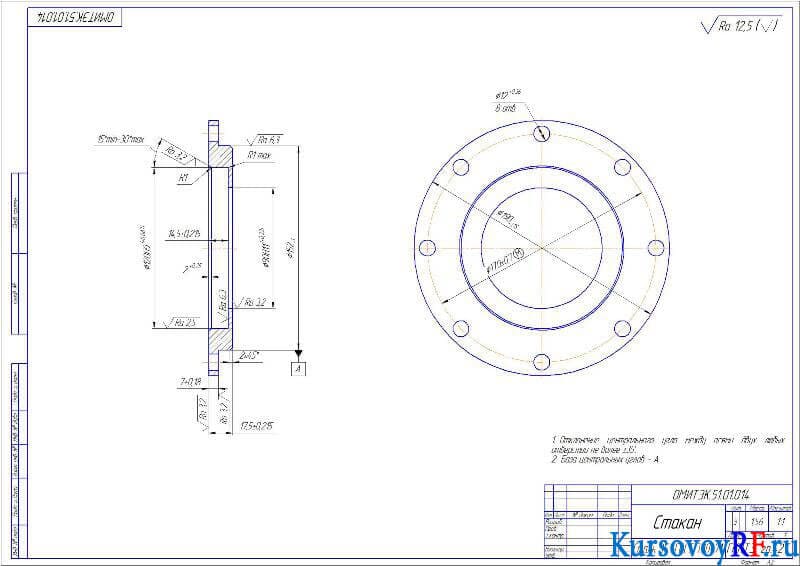

1. Чертеж рабочий Деталь Стакан (формат А2)

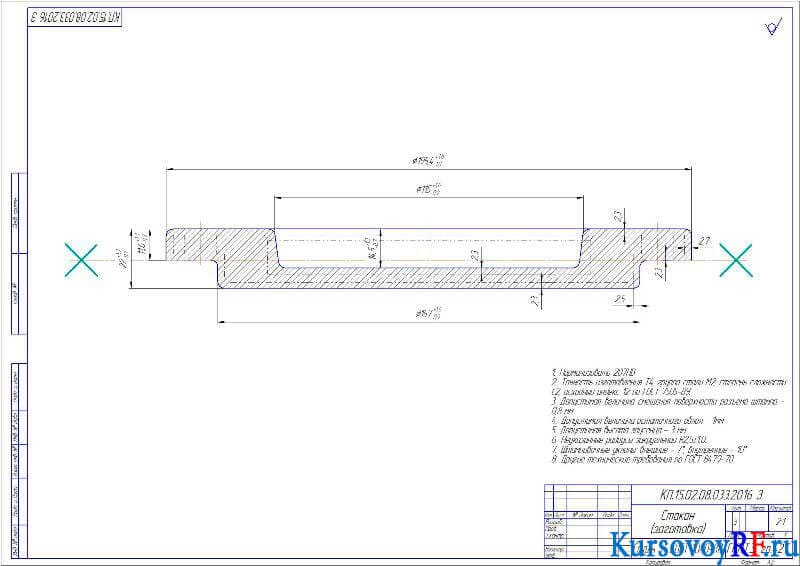

2. Чертеж Деталь Стакан (заготовка) (формат А2)

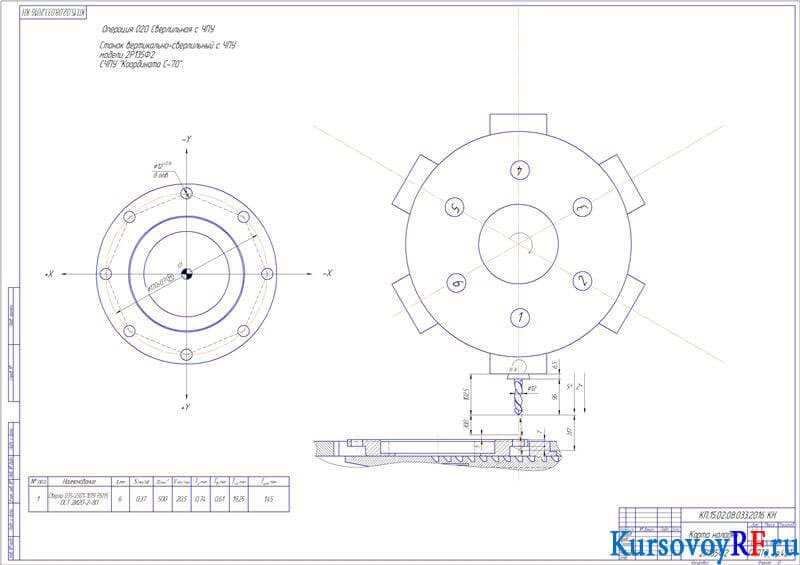

3. Чертеж Карта наладки – сверлильная операция с ЧПУ (формат А1)

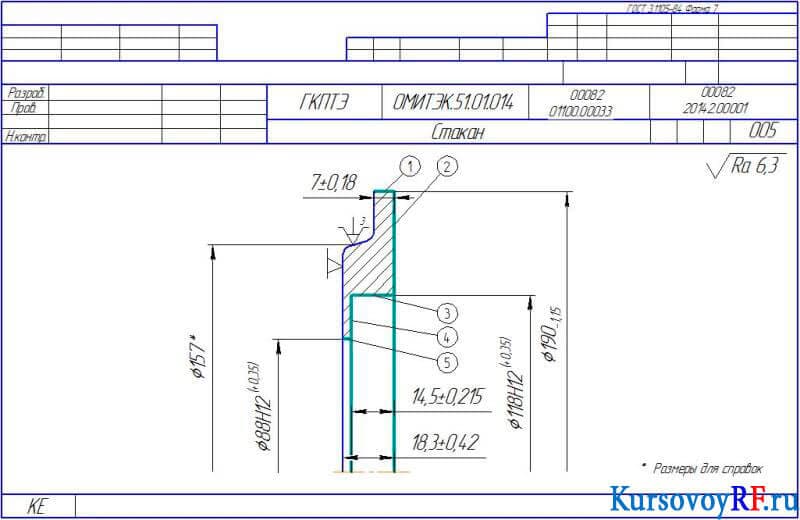

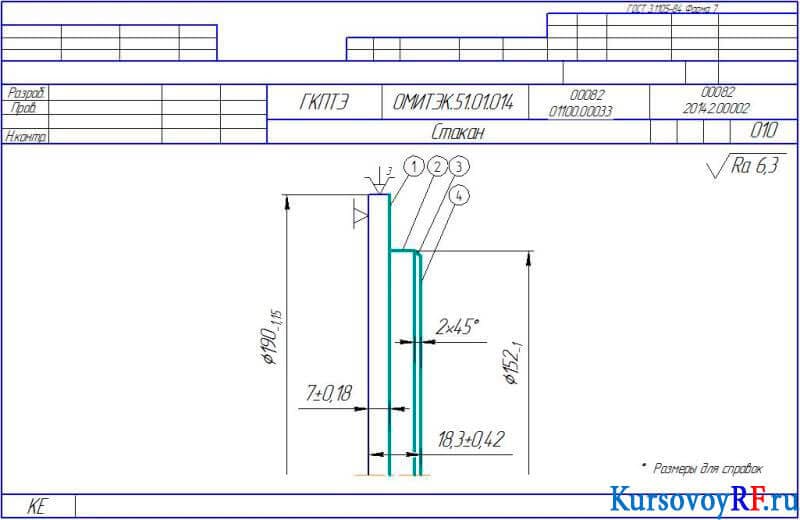

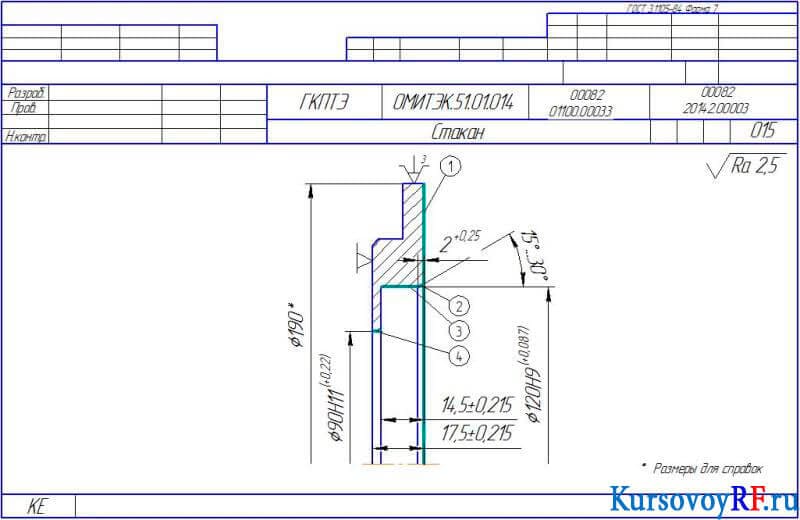

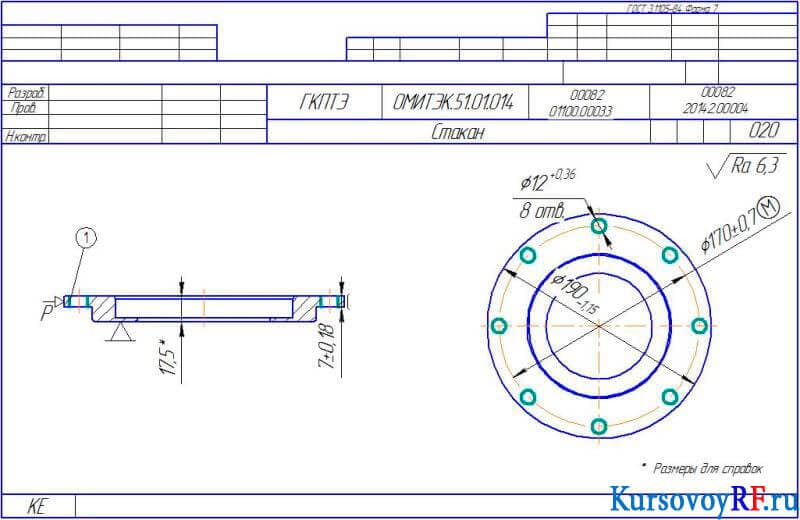

4. Чертеж операционных карт эскизов детали (формат А4х4)
