Создание технологического пооперационного процесса изготовления рабочей детали – «Крышка торцевая»

Пояснительная записка (в программе Word) 35 с., 7 табл., 8 рис., 9 источников
Чертежи (в программе Компас) 4 листа плакатов и чертежей
ВУЗ ГОРЛОВСКИЙ КОЛЛЕДЖ ПРОМЫШЛЕННЫХ ТЕХНОЛОГИЙ И ЭКОНОМИКИ

Проект по дисциплине «Технологические процессы обработки деталей машин»

В данной курсовой работе была проанализирована технологичность проектируемой детали. Определены химический состав и механические свойства стали. Определен тип производства и дана его общая характеристика. В технологической части работы подобран метод получения заготовки, составлен эскиз заготовки. Составлена маршрутно-операционная карта технологического процесса. Рассчитаны межоперационные припуски, осуществлен выбор станочного оборудования, приспособления и режущего инструмента. Выполнено нормирование операций технологического процесса. Определены технологические команды и координаты перемещения инструментов. Построена циклограмма движения инструментов. Дополнительные материалы: Титульный лист в Word 1 стр., Таблица в Excel 11 листов, Деталь 3D в Компасе

Чертежи

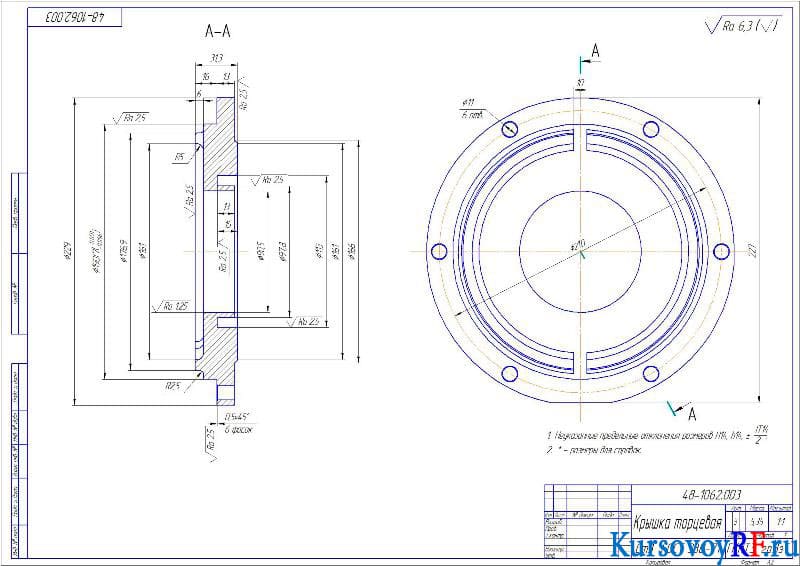

1. Чертеж Деталь Крышка торцевая (формат А2)

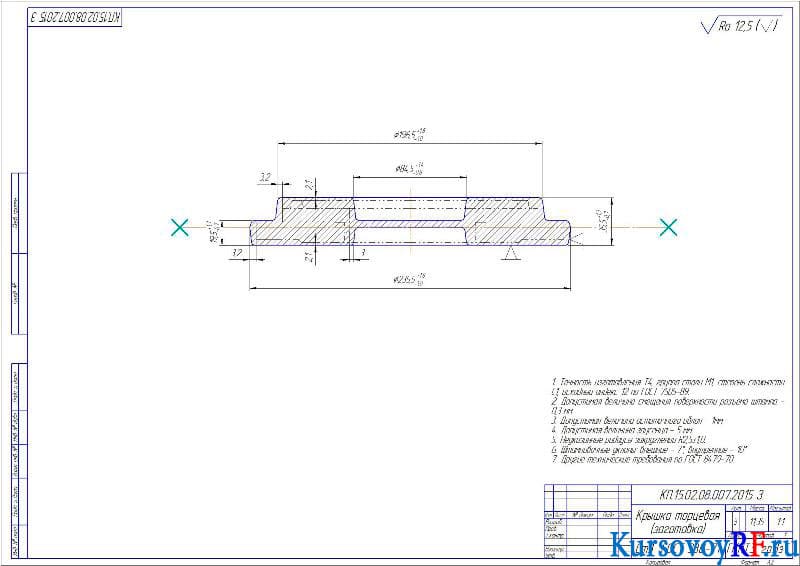

2. Чертеж Заготовка Крышка торцевая (формат А2)

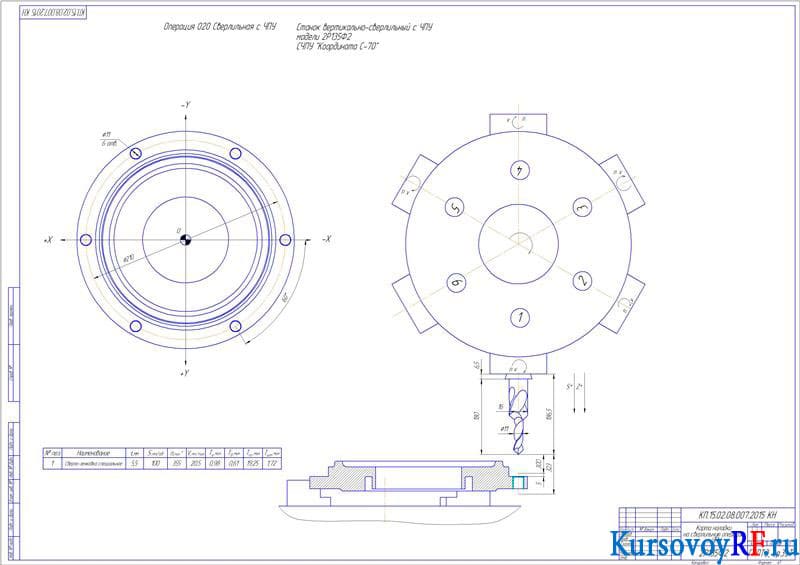

3. Чертеж Карта наладки на сверлильную операцию с ЧПУ (формат А1)

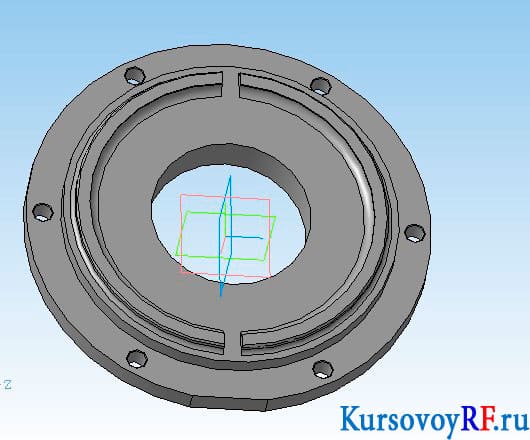

4. Деталь 3D проекция
