Создание технологического процесса конструирования и изготовления детали «Корпус коронки»

Пояснительная записка (в программе Word) 67 с., 24 табл., 10 рис.,11 источников
Чертежи (в программе Компас) 12 листа плакатов и чертежей
ВУЗ УГТУ

Проект по дисциплине «Машиностроение»

В технологической части курсовой работы был проведен анализ исходных данных. Рассмотрено основное служебное назначение детали, выполнен количественный анализ технологичности детали. Определен тип производства, подобраны вид заготовки и метод ее получения. Осуществлена нумерация поверхностей, составлен перечень переходов для обработки заготовки. Разработан план обработки детали, выбрано технологическое оборудование и дано его обоснование. Создана размерная схема технологического процесса, определено назначение и выполнено корректирование допусков на линейные технологические размеры. В конструкторской части составлена схема базирования и закрепления. Произведен точностный расчет приспособления, подобраны режущий инструмент и тип силового механизма. Дополнительные материалы: Маршрутная карта в Excel 1 стр., Операционная карта в Excel 9 стр., Операционные эскизы в Компасе 9 листов

Чертежи

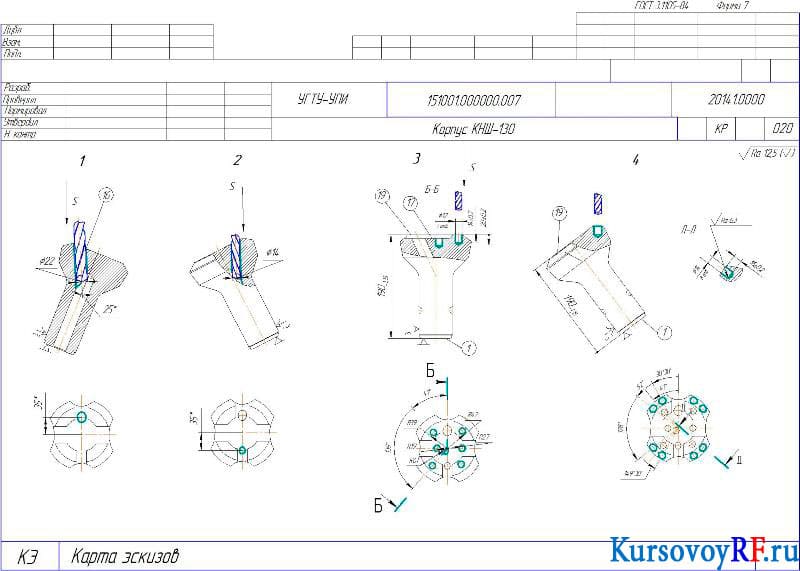

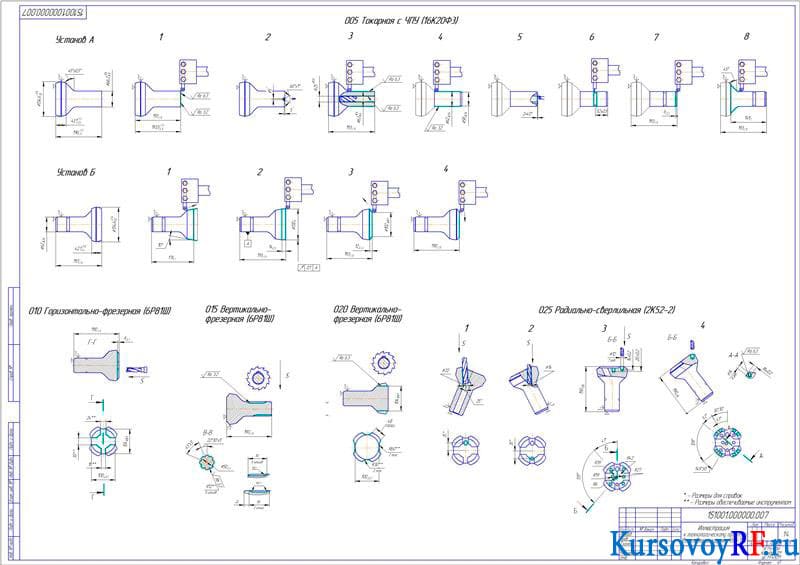

1. Чертеж Иллюстрация к технологическому процессу, Изготовление коронки КНШ-130 (формат А1)

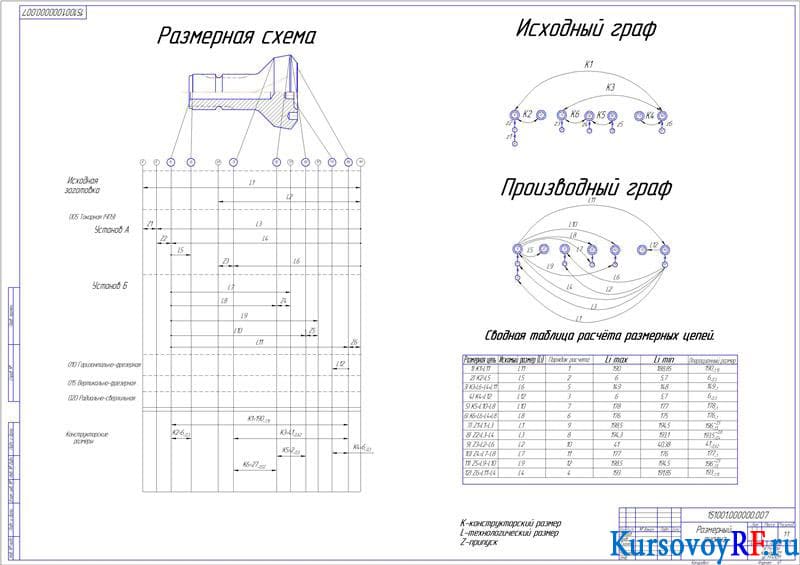

2. Чертеж Размерный анализ (формат А1)

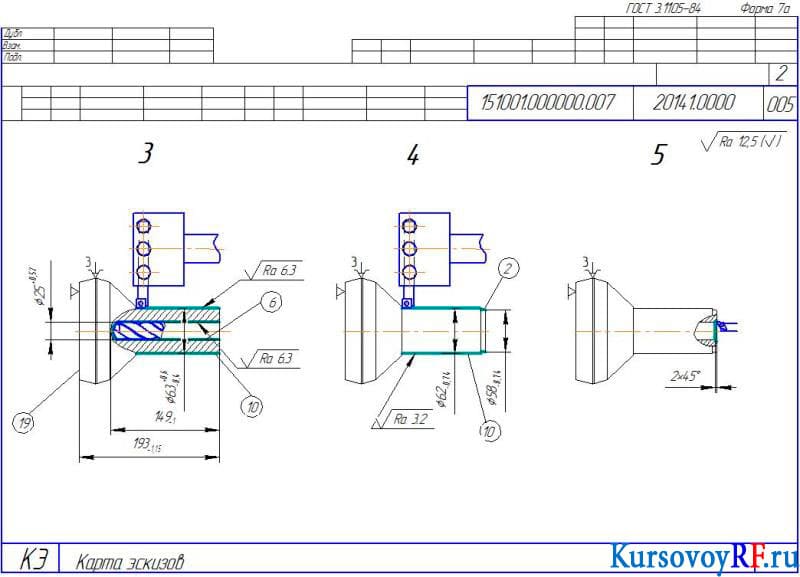

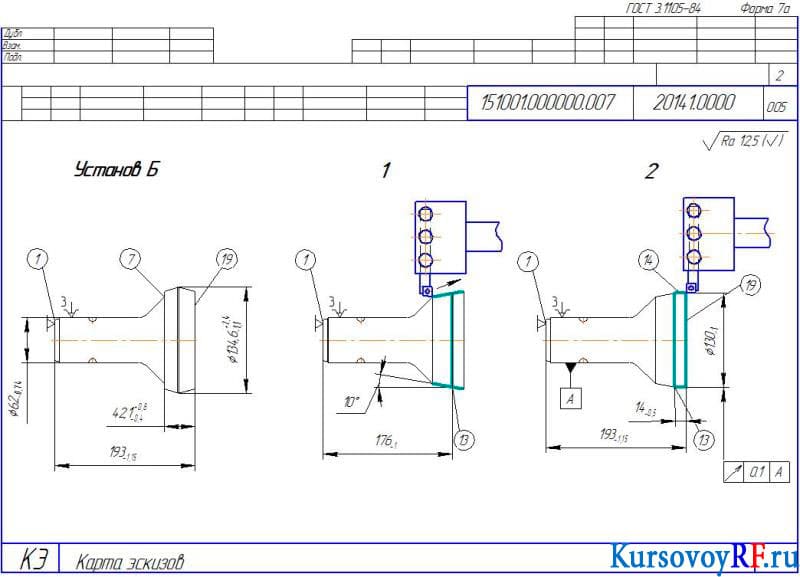

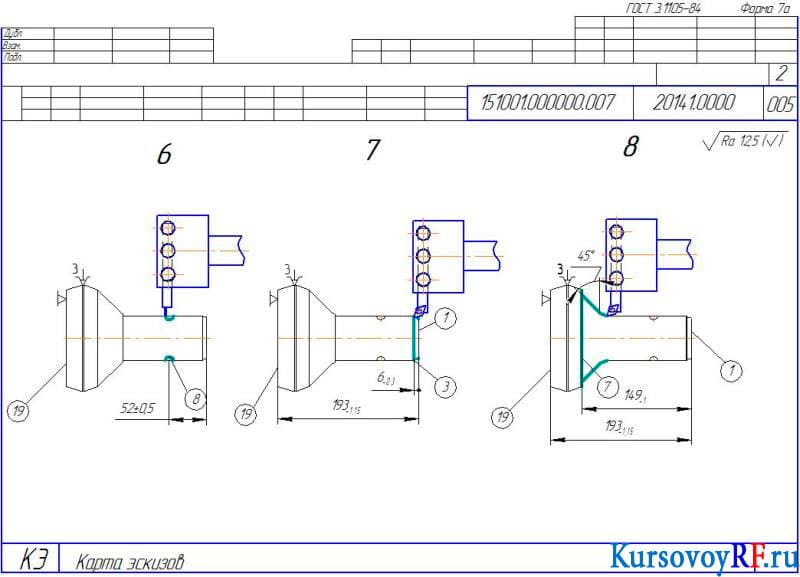

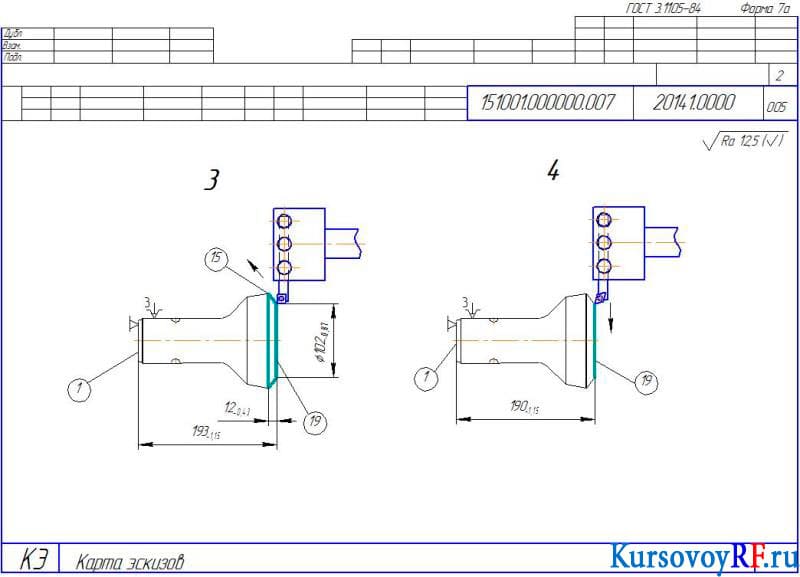

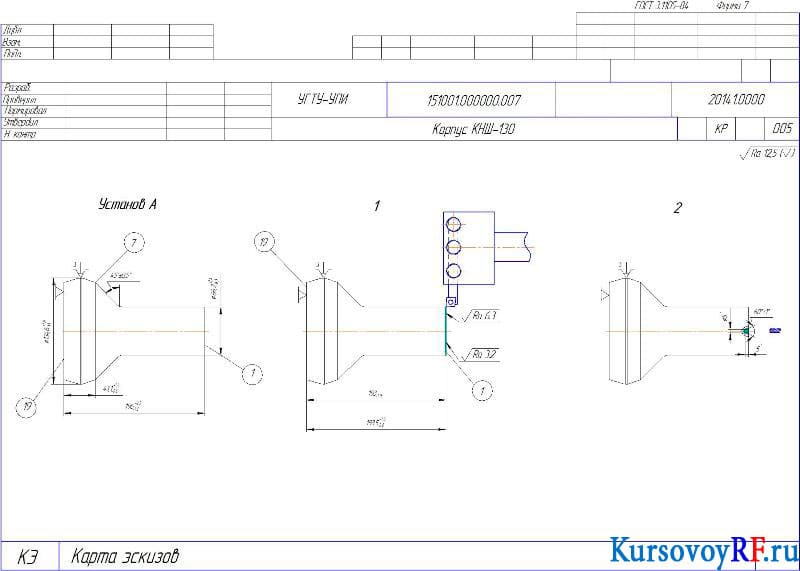

3. Чертеж Карта эскизов Полный пакет (формат А4х8)

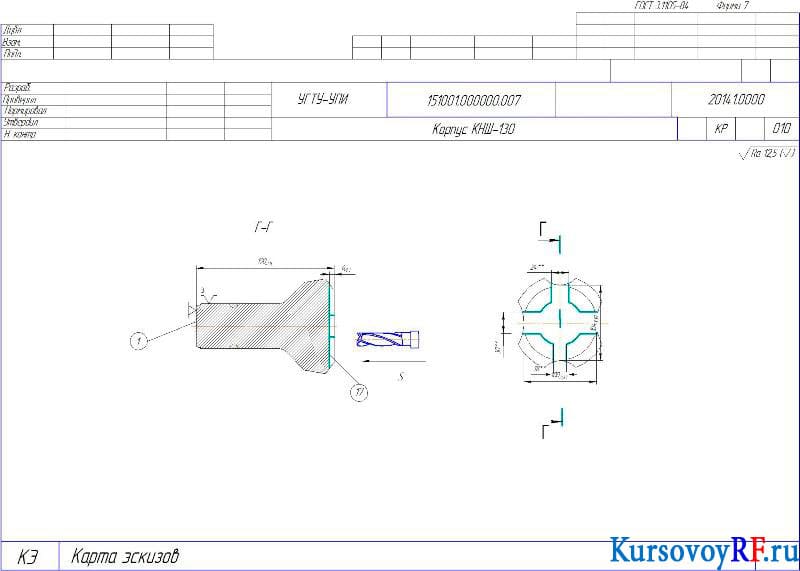

4. Чертеж Карта эскизов

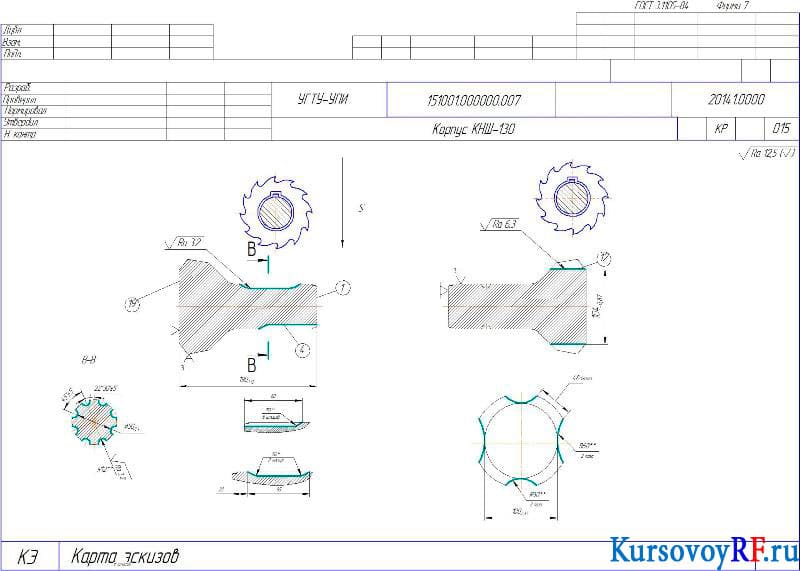

5. Чертеж Карта эскизов

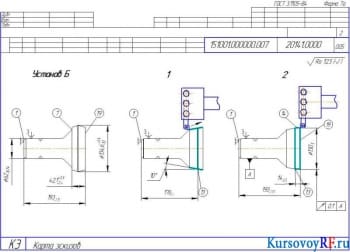

6. Чертеж Карта эскизов

7. Чертеж Карта эскизов

8. Чертеж Карта эскизов

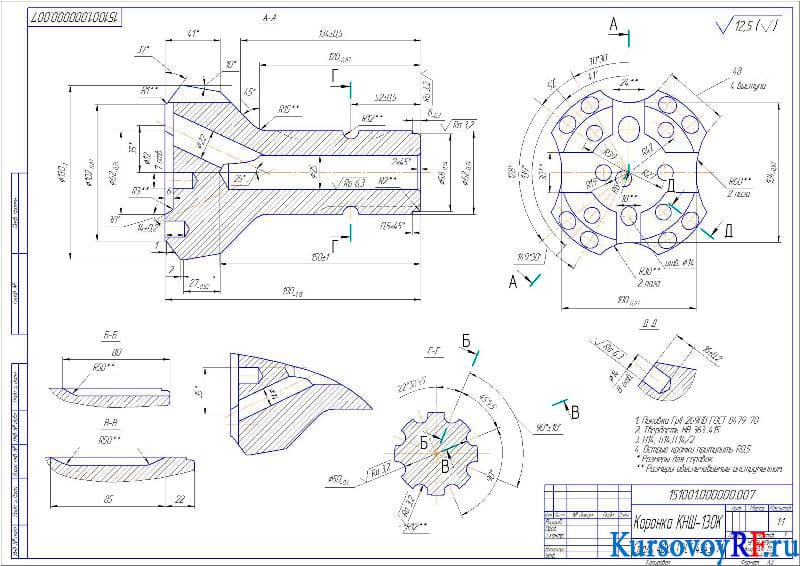

9. Чертеж Деталь Коронка КНШ-130K (формат А2)

10. Чертеж Карта эскизов

11. Чертеж Карта эскизов

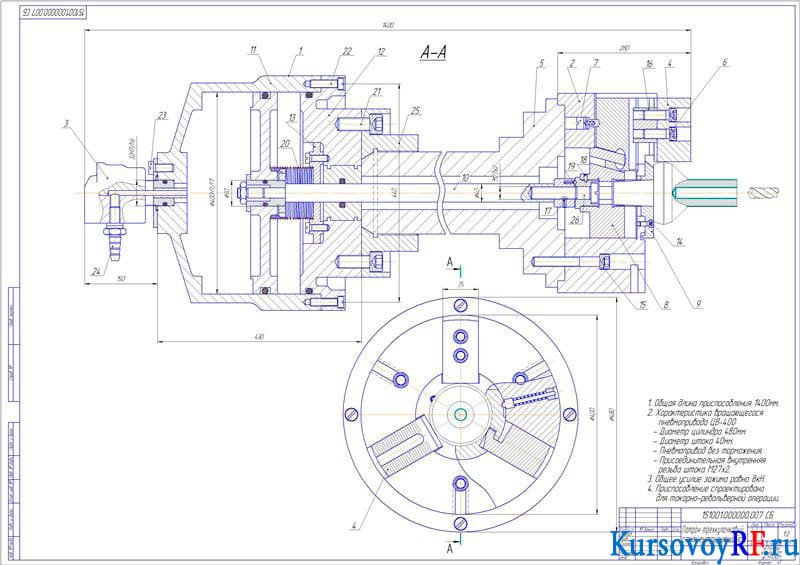

12. Чертеж Патрон трехкулачковый самоцентрирующийся (формат А1)
