Исследование механизма ДВС легкового автомобиля с построением графиков силовых расчетов

Пояснительная записка (в программе Word) 26 с., 4 табл., 5 рис., 3 источника
Чертежи (в программе Компас) 5 листов плакатов и чертежей
ВУЗ УГСХА

Проект по дисциплине «ТММ»

В представленной курсовой работе было выполнено исследование и проектирование механизмов легкового автомобиля. Составлены схемы механизмов четырехтактного двигателя внутреннего сгорания. Выполнен анализ механизма, вычислена степень подвижности. Произведен синтез кинематической схемы механизма, разработаны планы положения. Составлен план ускорений и скоростей механизма, построены кинематические диаграммы точки В ползуна 3. Выполнен силовой расчет рычажного механизма, спроектирован планетарный механизм и зубчатая передача. Выбрано число зубьев в планетарном редукторе, построены картины зацепления и график удельных скоростей скольжения.

Чертежи

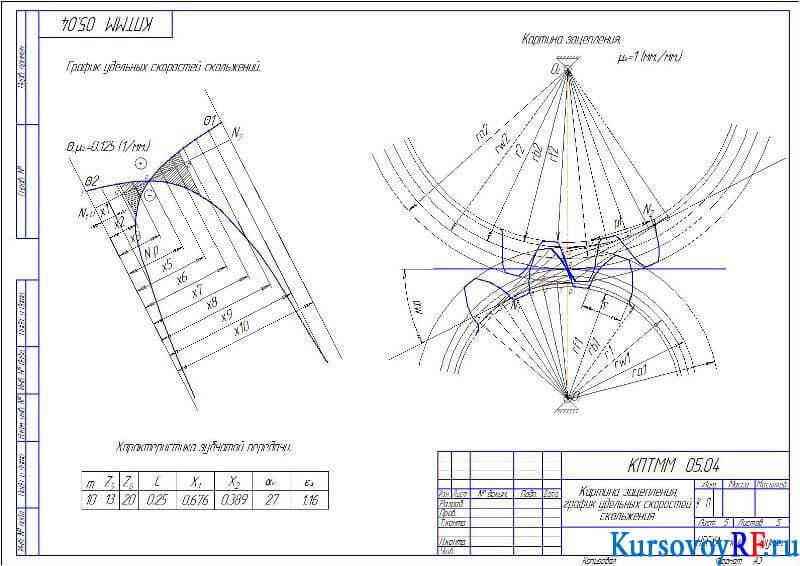

1. Чертеж Картина зацепления, график удельных скоростей скольжения (формат А3)

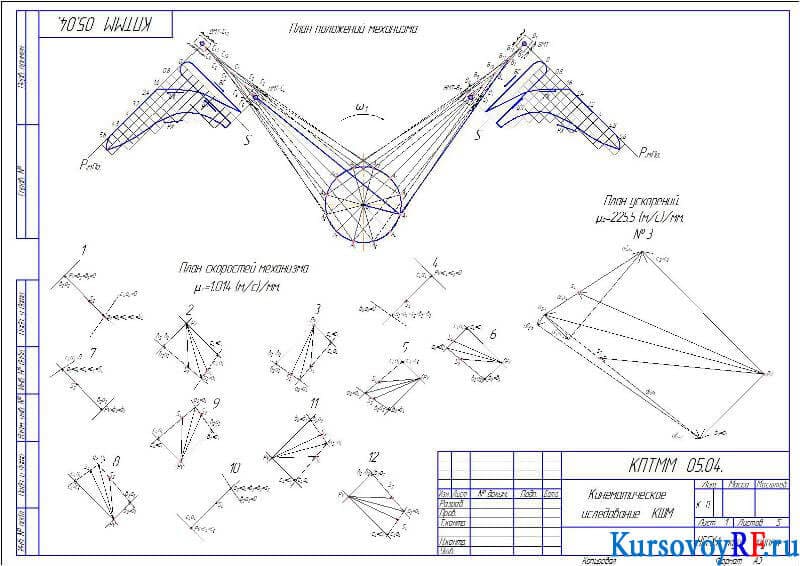

2. Чертеж Кинематическое исследование КШМ (формат А3)

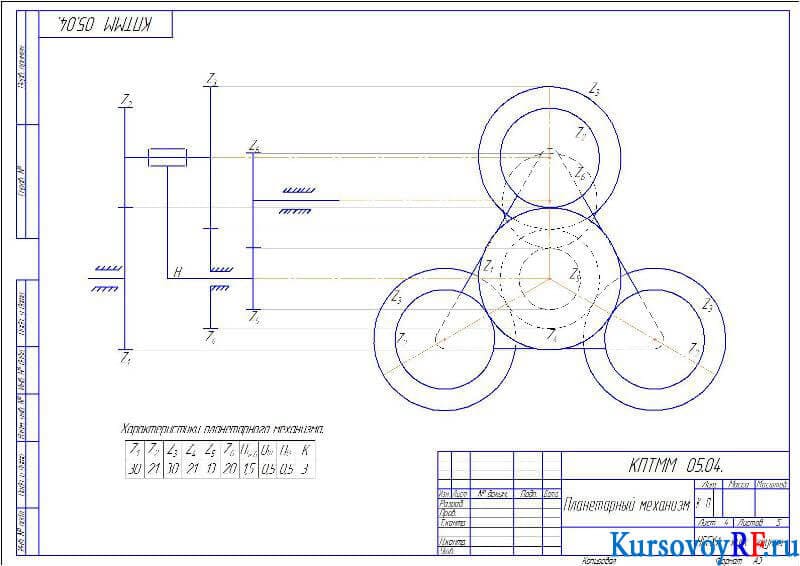

3. Чертеж Планетарный механизм (формат А3)

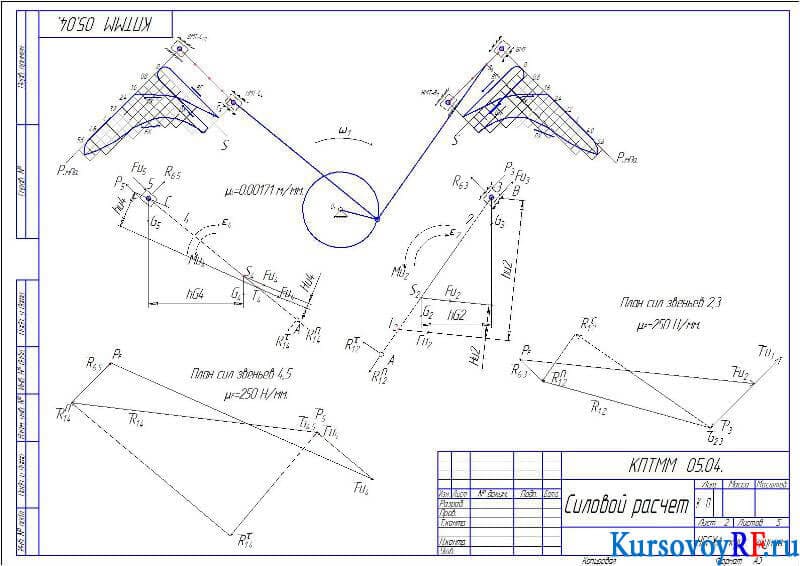

4. Чертеж Силовой расчет (формат А3)

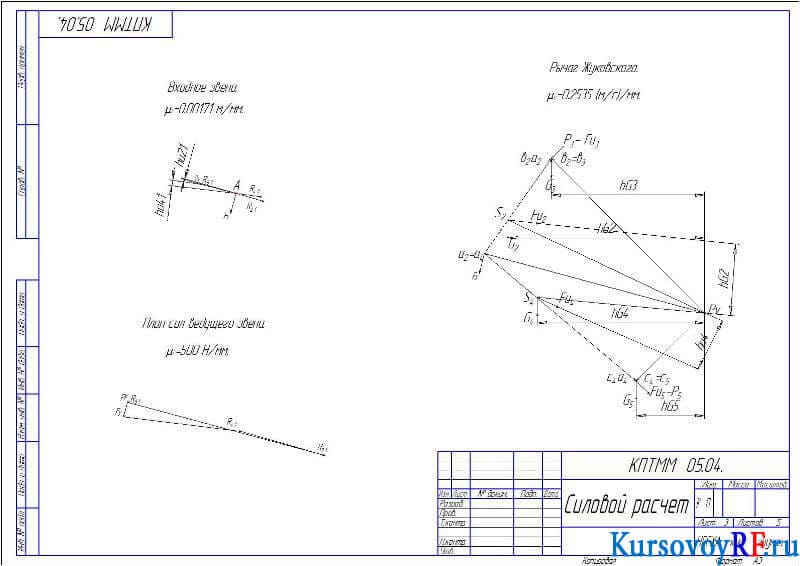

5. Чертеж Силовой расчет (2) (формат А3)
