Создание технологического процесса сборки детали «Ступица переднего колеса» и детали «Корпус»

Пояснительная записка (в программе Word) 42 с., 10 табл., 17 рис., 5 источников
Чертежи (в программе Компас) 4 листа плакатов и чертежей
ВУЗ МГУ

Проект по дисциплине «Технология машиностроение»

В представленной курсовой работе был разработан технологический процесс сборки узла. Определено основное служебное назначение узла и принцип его работы. Проведен анализ чертежа и рассмотрены технические требования, предъявляемые к узлу. Осуществлен выбор способа достижения точности узла, составлена схема сборки узла. Подобраны вид и форма организации процесса сборки узла, а также основного оборудования и технологической оснастки. Разработан технологический процесс создания детали. Выбраны технологические базы, составлен технологический маршрутный процесс. Определены припуски на обработку, межпереходные размеры и их допуски. Выполнено нормирование операций.

Чертежи

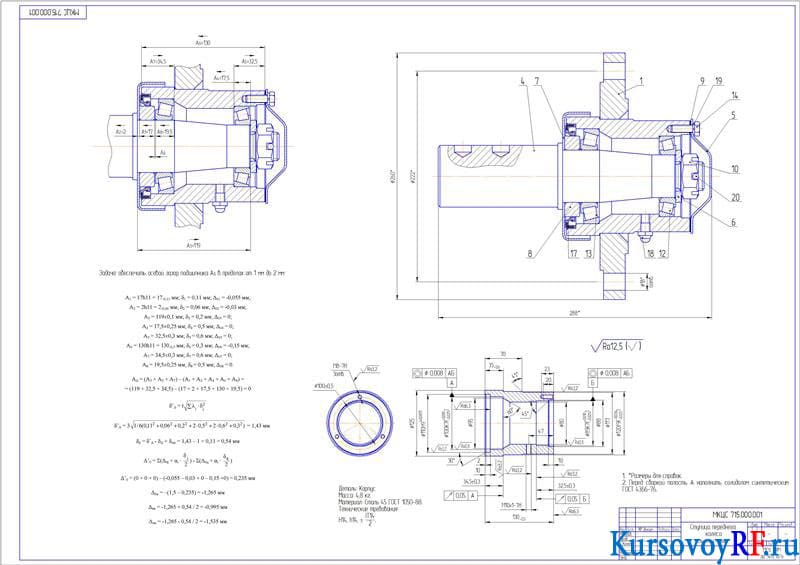

1. Чертеж Ступица переднего колеса, Сборочный чертеж (формат А1)

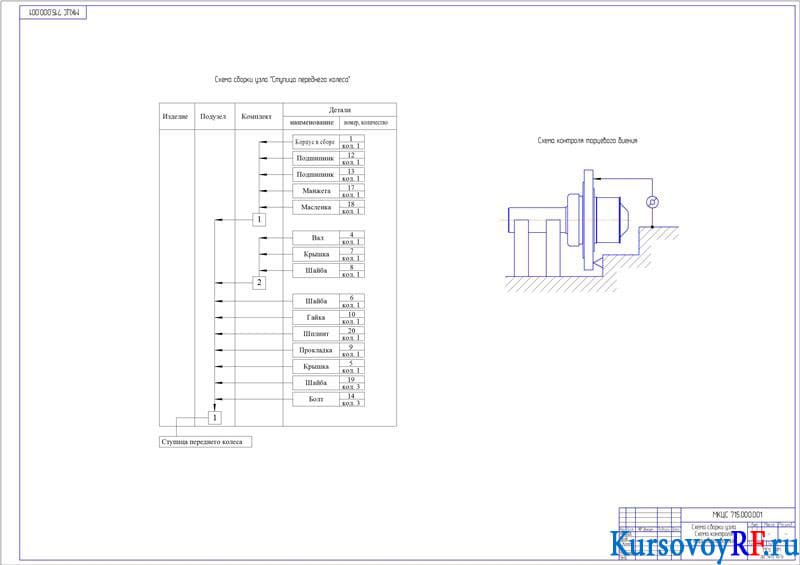

2. Чертеж Схема сборки узла, Схема контроля торцевого биения (формат А1)

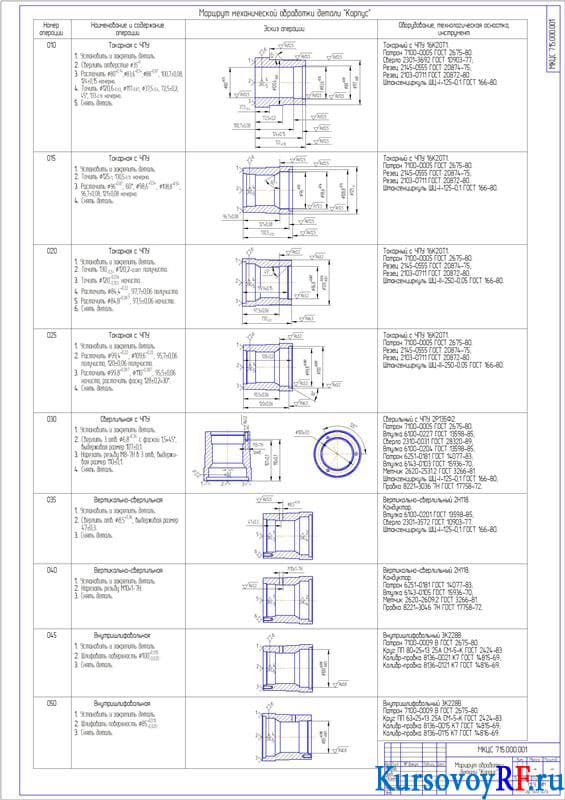

3. Чертеж Маршрут обработки детали "Корпус"(формат А1)

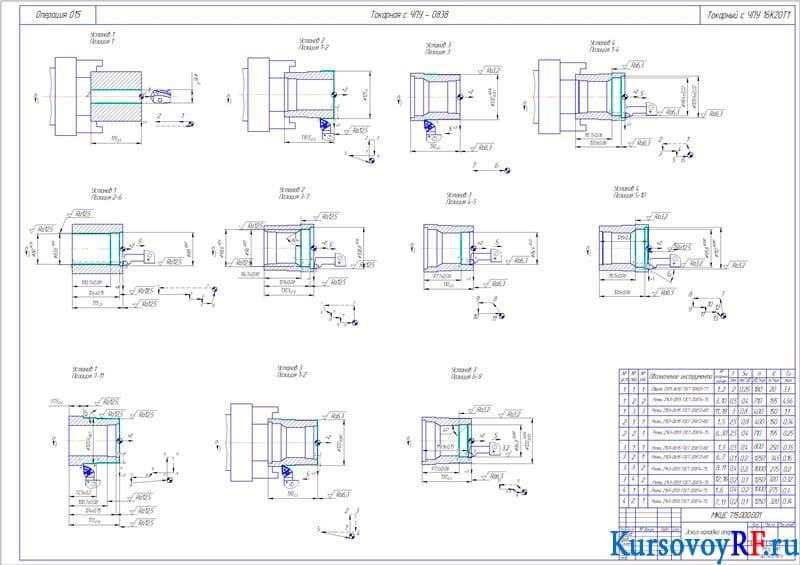

4. Чертеж Эскиз наладки операции (формат А1)
