Анализ и синтез механизмов высадочного пресса

Пояснительная записка (в программе Word) 42 с., 6 табл., 6 рис., 4 источника
Чертежи (в программе Компаси Автокад) 5 листов плакатов и чертежей

Проект по дисциплине «ТММ»

В курсовой работе выполнен анализ и синтез высадочного пресса. Проведено кинематическое исследование механизма рычажного. Исследован структурный анализ, выполнено построение планов положения механизмов, ускорений и скоростей, кинематических диаграмм. Определена реакция в кинематических парах. В курсовой работе рассмотрено движение под действием сил механизма. Выполнен расчет маховика и проведена проверка величины махового момента инерции маховика по методу Мерцалова. Проанализирован синтез зубчатой передачи и синтез кулачного механизма, для этого выполнено построение кинематических диаграмм аналогов ускорения и скоростей, а также перемещения. Дополнительные материалы: задание на 1 листе в формате jpeg.

Чертежи

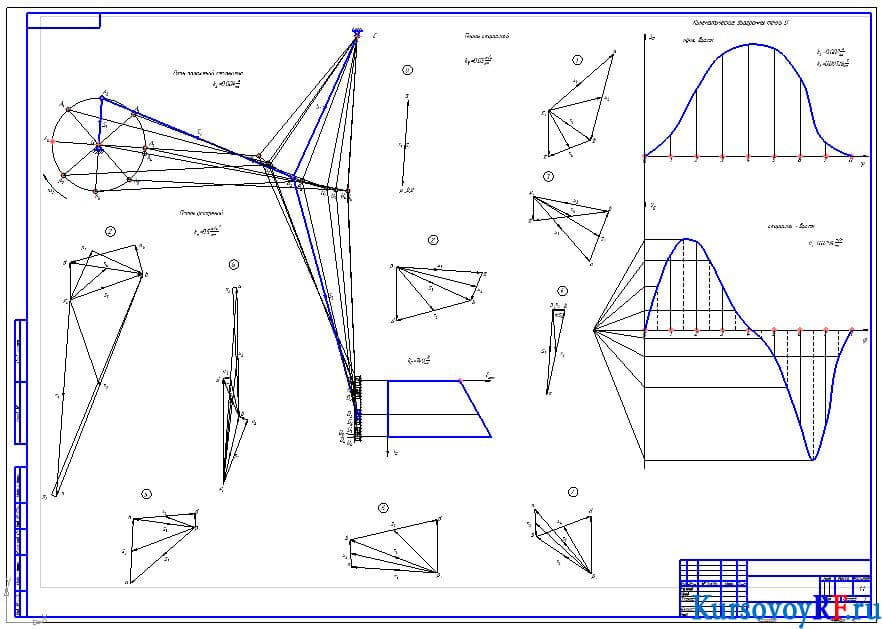

1. Чертеж планов ускорений, скоростей, положений механизма (формат А1)

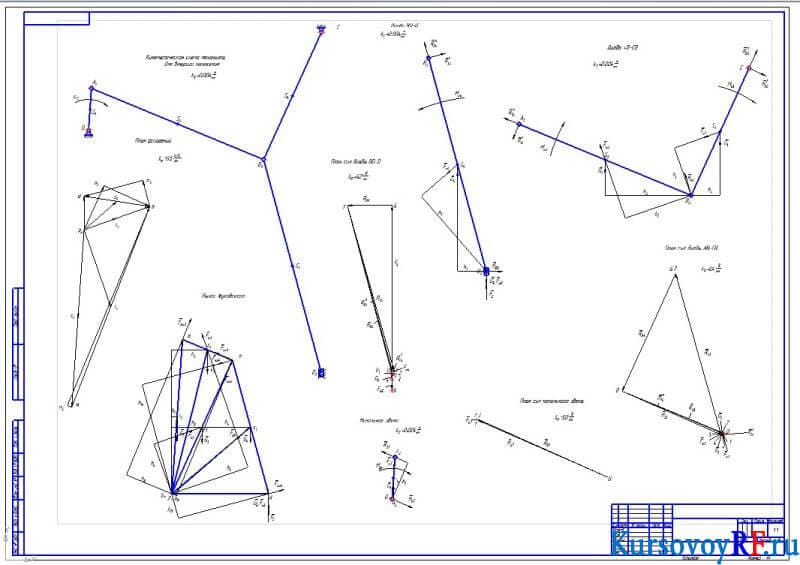

2. Чертеж кинематической схемы механизма для второго положения, планы сил диады (формат А1)

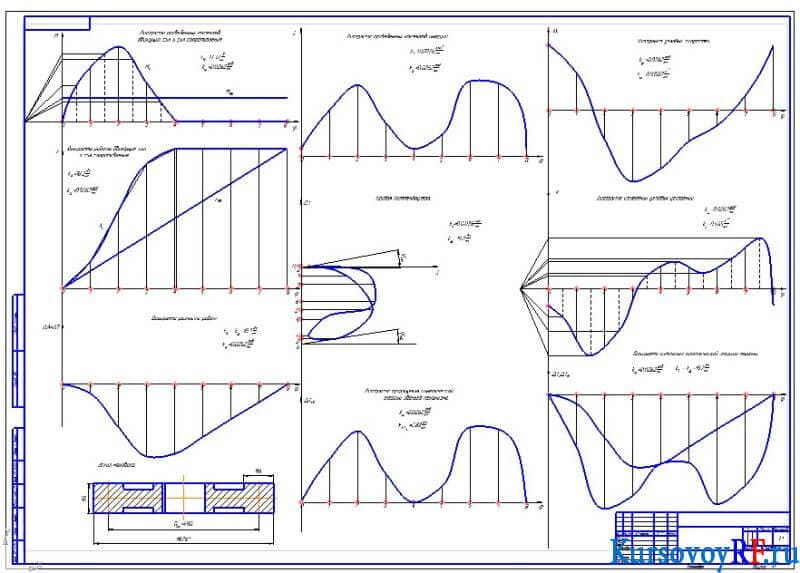

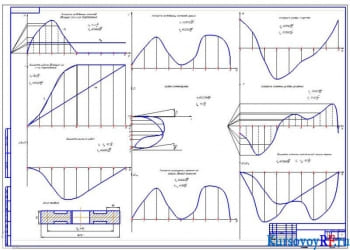

3. Чертеж диаграмма приведенных моментов движущих сил и сил сопротивления, диаграмма приведенных моментов инерции, угловых скоростей и их изменения, а также кривая Виттенбаузера (формат А1)

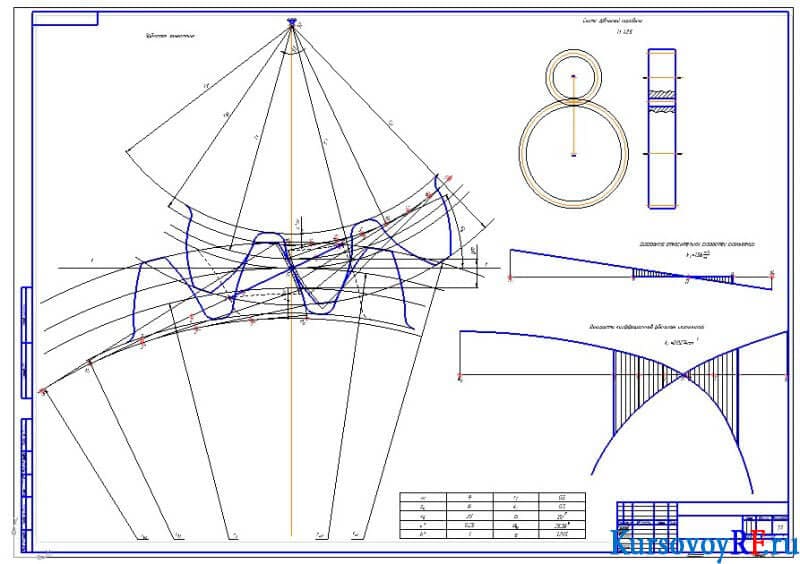

4. Чертеж зубчатого зацепления и схема зубчатой передачи (формат А1)

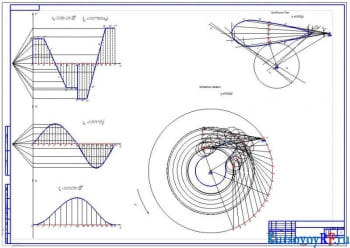

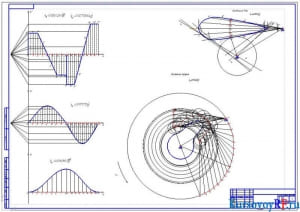

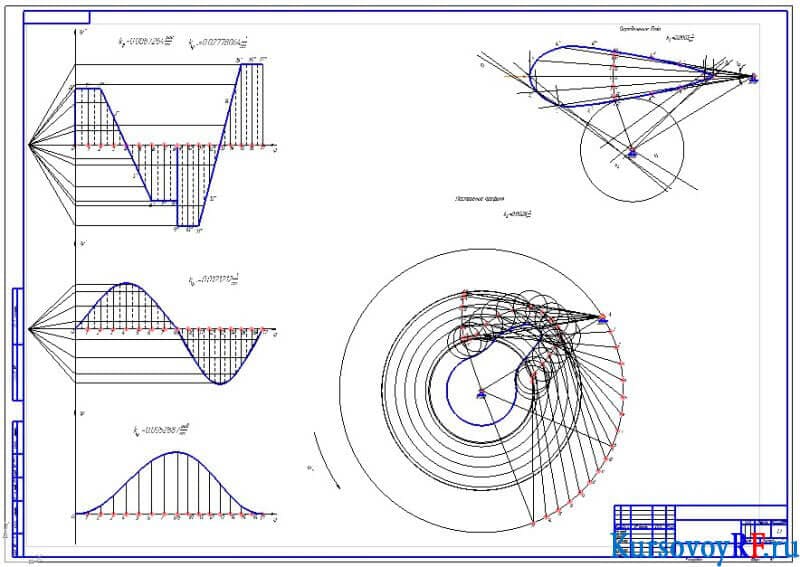

5. Чертеж построения профиля (формат А1)
