Создание приспособления станочного для обработки детали «Лыска» на фрезерную операцию с ЧПУ

Пояснительная записка (в программе Word) 15 с., 4 рис., 5 источников
Чертежи (в программе Компас) 5 листов плакатов и чертежей, спецификации 1 лист
ВУЗ ГОРЛОВСКИЙ КОЛЛЕДЖ ПРОМЫШЛЕННЫХ ТЕХНОЛОГИЙ И ЭКОНОМИКИ

Проект по дисциплине «Технологическая оснастка»

Целью данной курсовой работы была разработка специализированного приспособления для обработки заготовки на фрезерной операции. Выполнено общее описание проектируемого станка, изучено его основное устройство и принцип работы. Произведен расчет приспособления на прочность. Разработана схема базирования заготовки в приспособлении. Определены основные параметры приспособления. Составлены схемы действия сил на заготовку в процессе резания и определения параметров привода. В графической части работы были представлены чертежи основных деталей: корпуса, призмы, прихвата и штока, а также приспособления для вертикально - фрезерной операции. Дополнительные материалы: выполнены детали в 3D Компас (корпус, прихват, шток) – оригиналы.

Чертежи

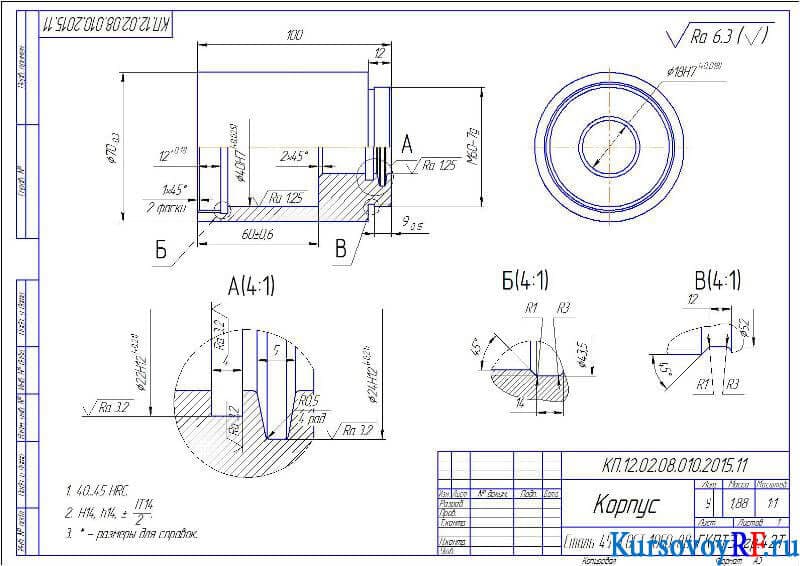

1. Чертеж Деталь Корпус (формат А3)

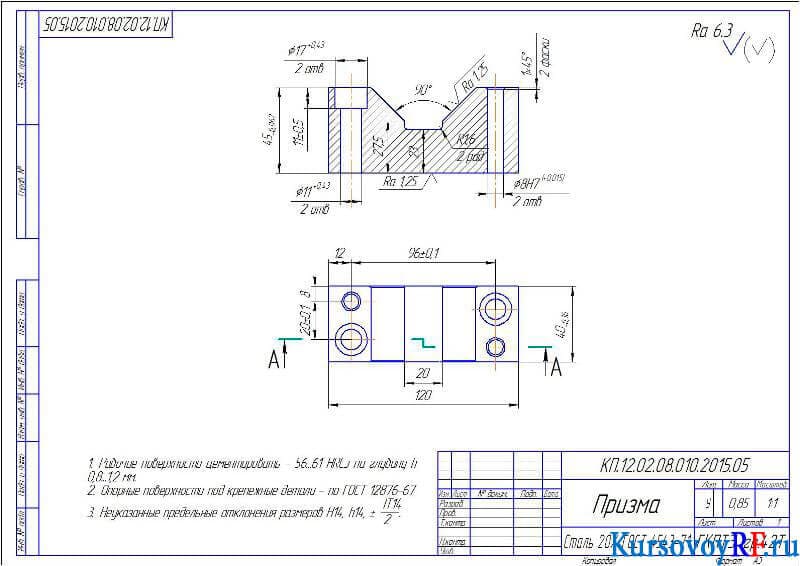

2. Чертеж Деталь Призма (формат А3)

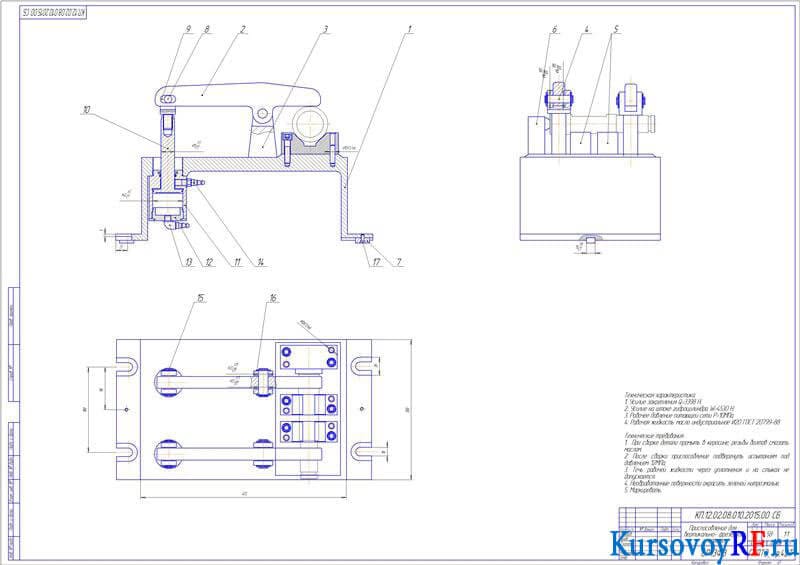

3. Чертеж Приспособление для вертикально - фрезерной операции (формат А1)

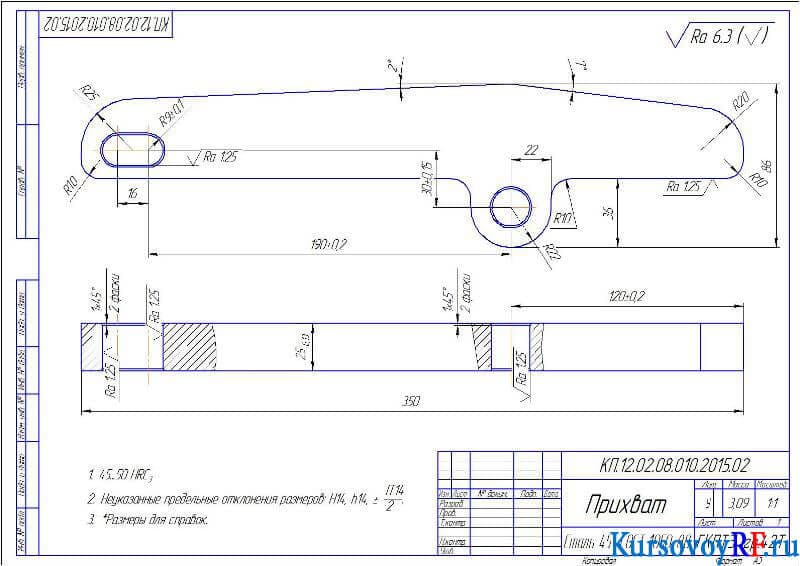

4. Чертеж Деталь Прихват (формат А3)

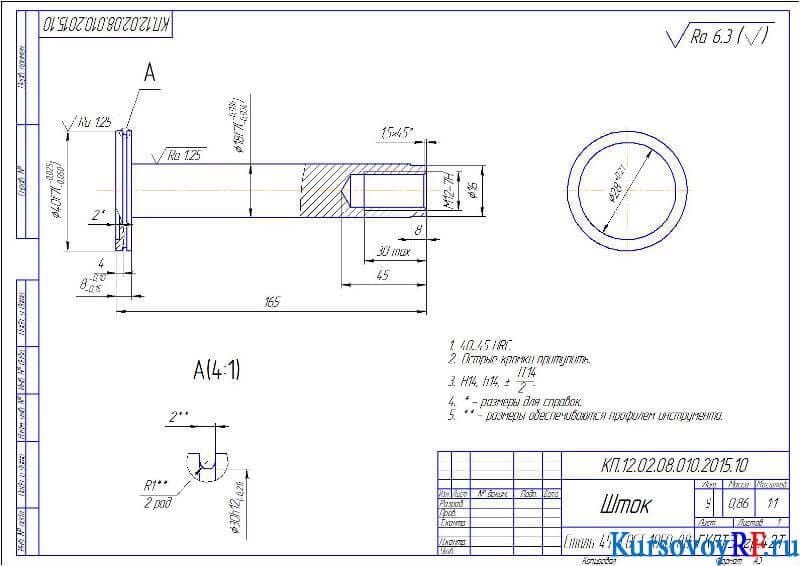

5. Чертеж Деталь Шток (формат А3)
