Пояснительная записка (в программе Word) 16 с., 4 рис., 6 источников
Чертежи (в программе Компас) 5 листов плакатов и чертежей, спецификации 1 лист
ВУЗ ГОРЛОВСКИЙ КОЛЛЕДЖ ПРОМЫШЛЕННЫХ ТЕХНОЛОГИЙ И ЭКОНОМИКИ

Проект по дисциплине «Технологическая оснастка»

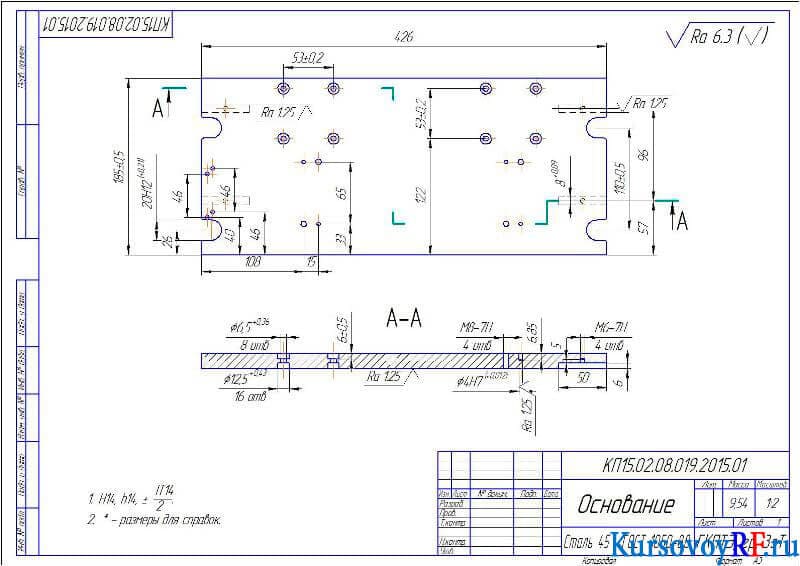

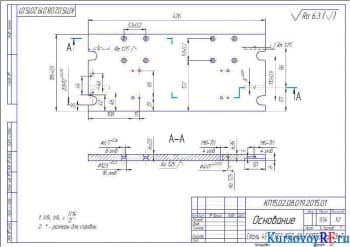

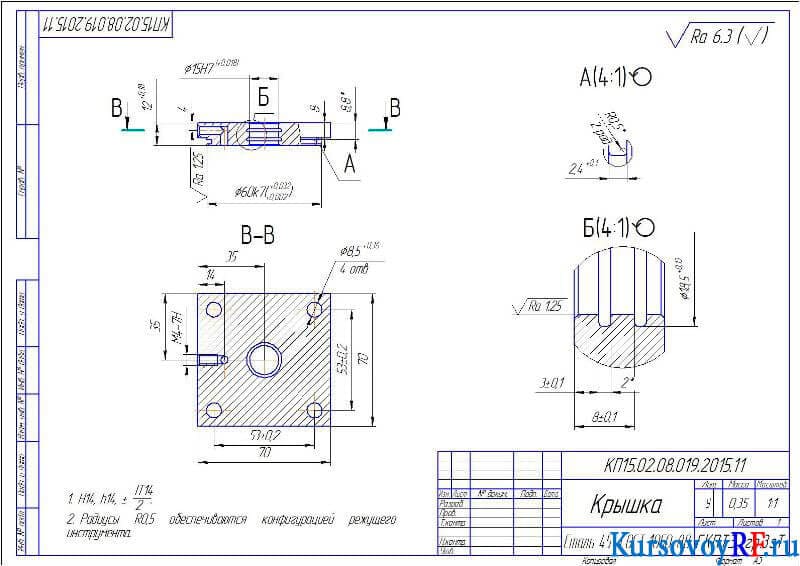

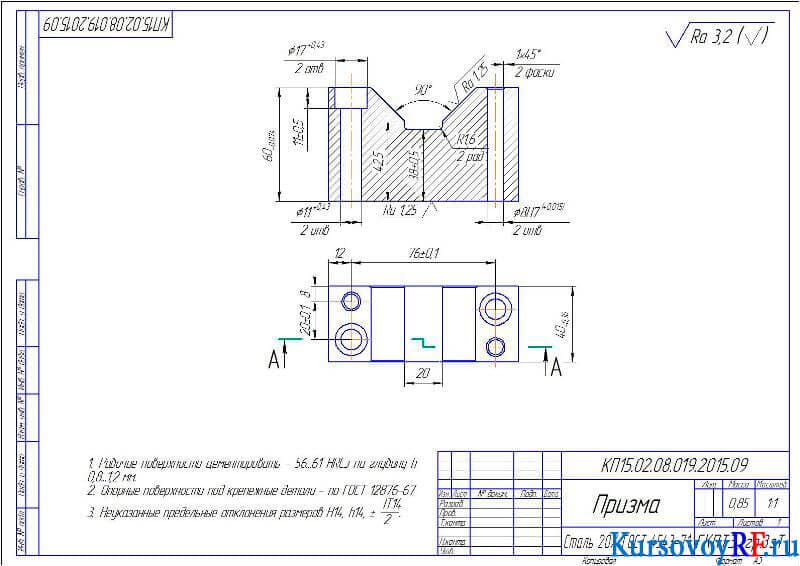

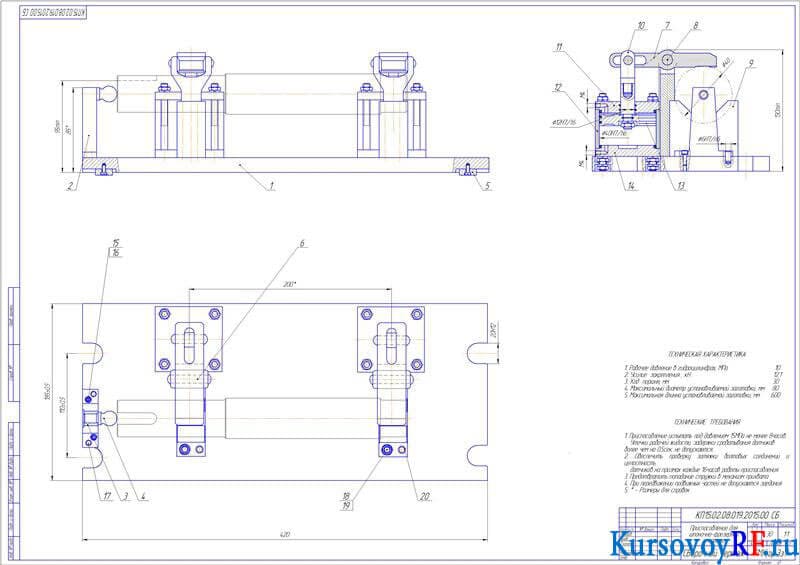

В представленной курсовой работе была выполнена разработка приспособления станочного для обработки деталей. Дана краткая характеристика проектируемого приспособления, рассмотрены его основное назначение, устройство и принципы работы. Составлены схемы базирования заготовки и детали, определены погрешности базирования. На основании имеющихся исходных данных был выполнен расчет основных параметров приспособления, разработана схема действия сил. Сделаны общие выводы к курсовой работе. В графической части разработан сборочный чертеж приспособления, его спецификация, а также чертежи следующих деталей: основание, крышка, рычаг, призма. Дополнительные материалы: Детали в 3D Компас (крышка, основание, рычаг, сборка).
