Проектирование технологического процесса создания вала редуктора

Пояснительная записка (в программе Word) 30 с., 6 табл., 4 рис., 10 источников
Чертежи (в программе Компас) 8 листов плакатов и чертежей, спецификации 1 лист
ВУЗ Московский Государственный Технологический Университет «СТАНКИН»

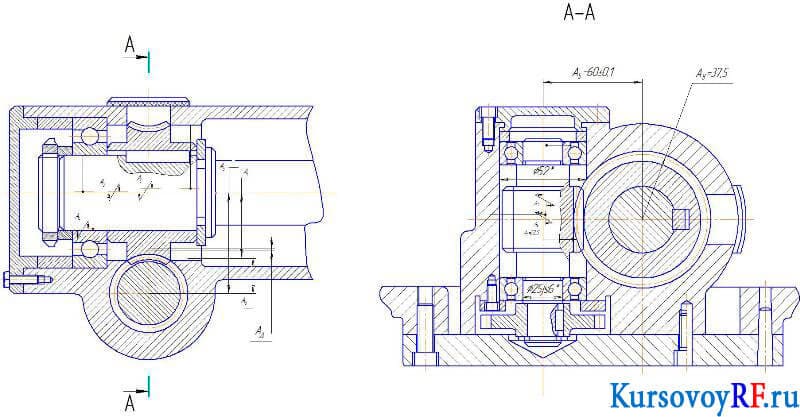

В представленной курсовой работе был произведен расчет технических требований. Выполнено описание работы и определено служебное назначение изготавливаемого изделия. Проведен анализ технических требований на изготавливаемое изделие. Осуществлен выбор метода достижения необходимой точности изделия. Представлен фрагмент сборочного чертежа с размерной цепью. Найдены размеры составляющих звеньев. Разработан технологический процесс изготовления детали. Подобрана заготовка и способ её получения, а также технологические базы. Составлены схемы базирования в трёхкулачковом патроне и в центрах. Спроектирован технологический маршрут механической обработки вала с подбором основного оборудования. Дополнительные материалы: Задание 2 рисунка jpg; Расчет РР и времени в Excel 5 листов; Вставка рисунка в Word 1стр.; Фрагмент сборочного чертежа с размерной цепью в Word 1 стр.

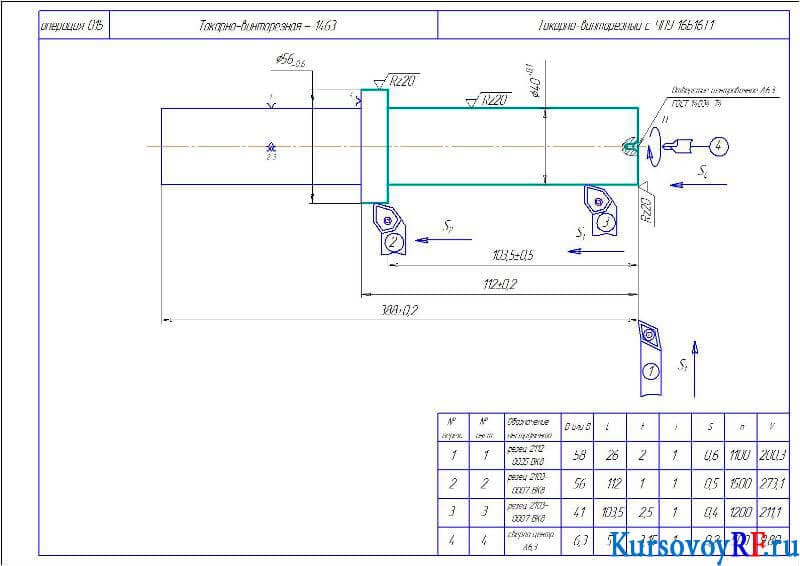

Чертежи

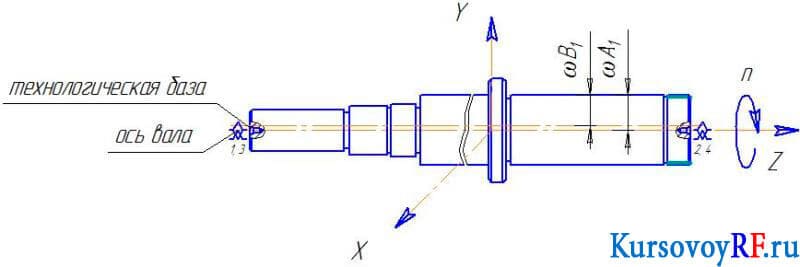

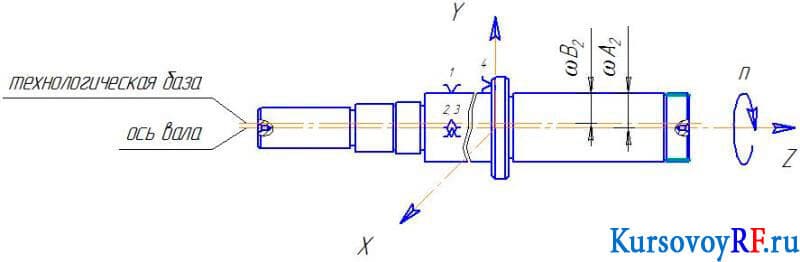

1. Чертеж Технологическая база, ось вала

2. Чертеж Технологическая база, ось вала (2)

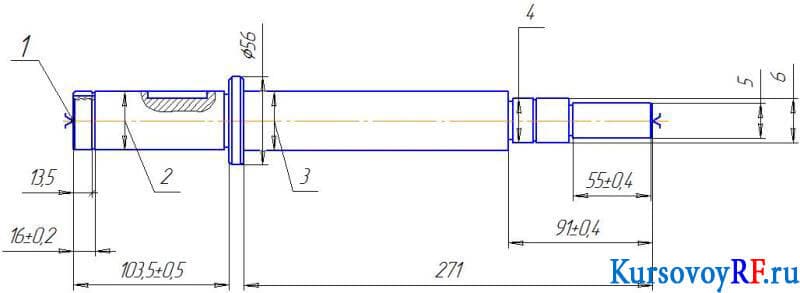

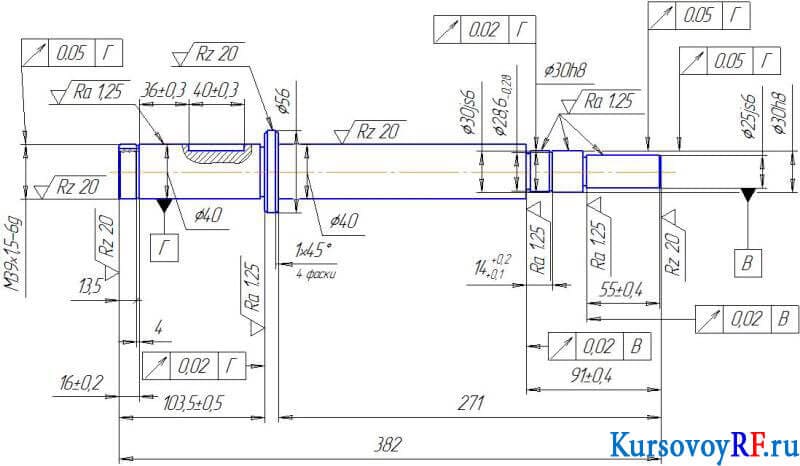

3. Чертеж Деталь

4. Чертеж Основные и вспомогательные базы

5. Чертеж Цепь

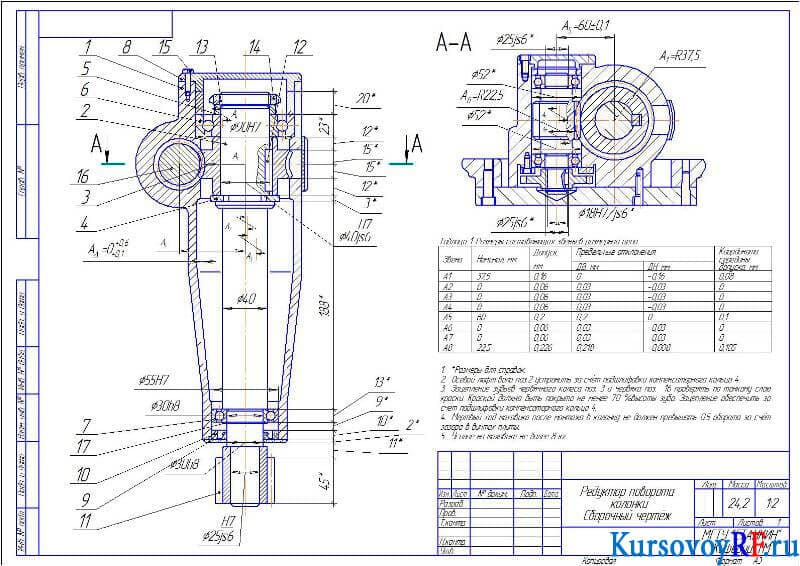

6. Чертеж Редуктор поворота колонки (формат А3)

7. Чертеж 7

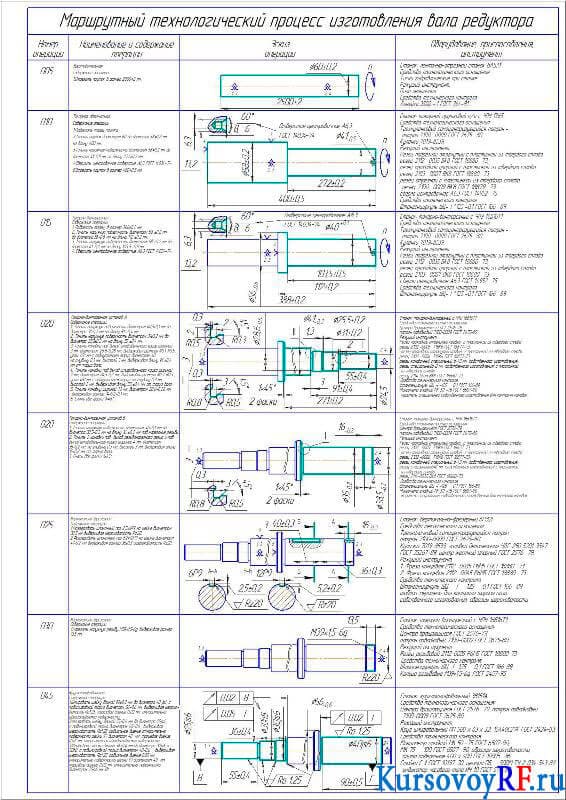

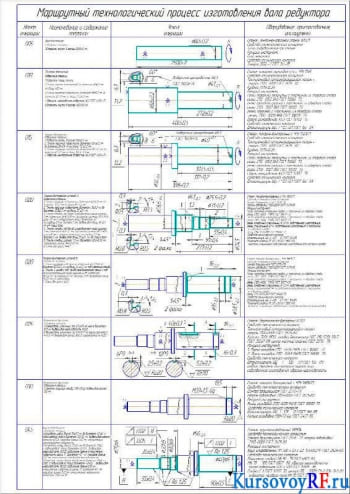

8. Чертеж Маршрутный технологический процесс изготовления вала редуктора
