Технология изготовления детали "Ступенчатый вал"

Пояснительная записка (в программе Word) 29 с., 6 табл., 2 рис., 10 источников
Чертежи (в программе Компас и Автокад) 10 листов плакатов и чертежей
ВУЗ Читинский Государственный Университет
(ЧитГУ) Институт Технологических и Транспортных Систем

В представленной курсовой работе был проведен анализ технологических требований к конструкции проектируемой детали, составлена компоновочная схема узла. Осуществлен выбор вида обработки конструктивных элементов детали. Дана оценка жесткости детали и подобран способ установки ее на технологических операциях. Составлен укрупненный маршрут изготовления детали. Разработаны операции по формированию контура детали. Выполнен расчет точности и величины промежуточных размеров заготовки. Составлен план шлифовальной и токарной обработок детали. Выбраны и рассчитаны режимы резания с оценкой затрат мощности. Определены затраты времени на шлифовальную и токарную обработки.

Чертежи

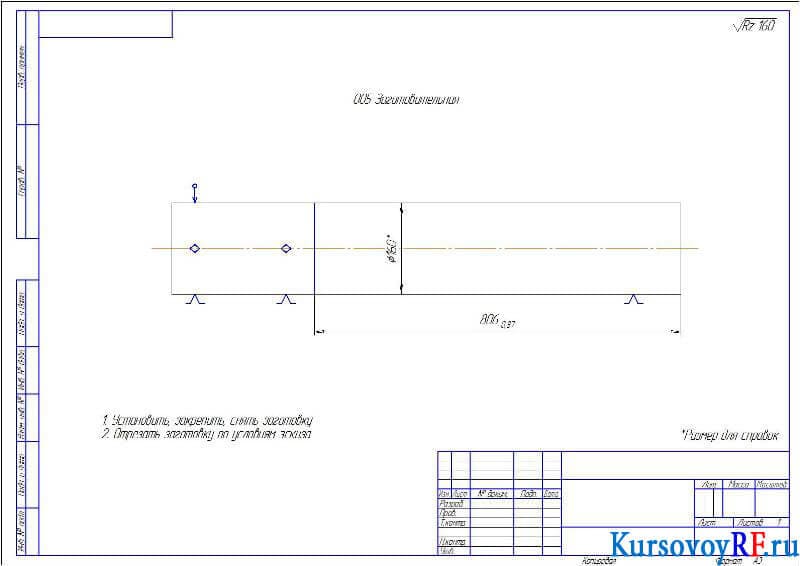

1. Чертеж Заготовительная (формат А3)

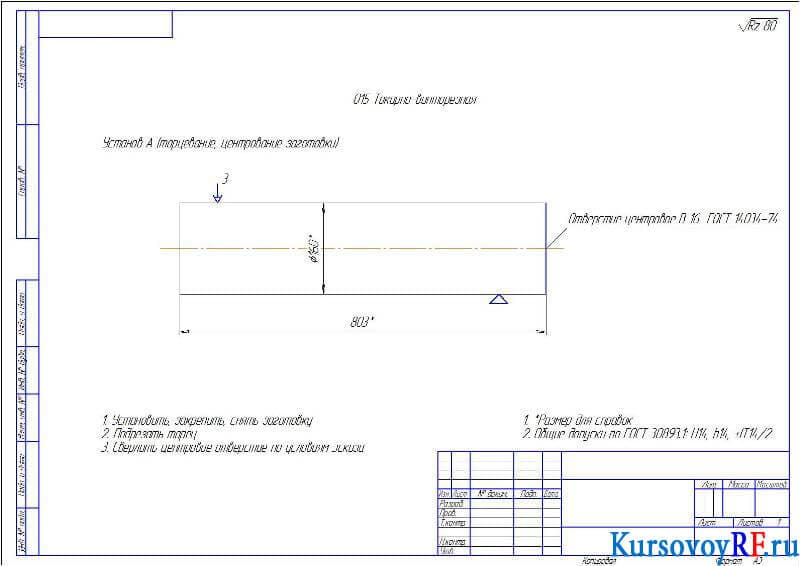

2. Чертеж Токарно-винторезная установка А (формат А3)

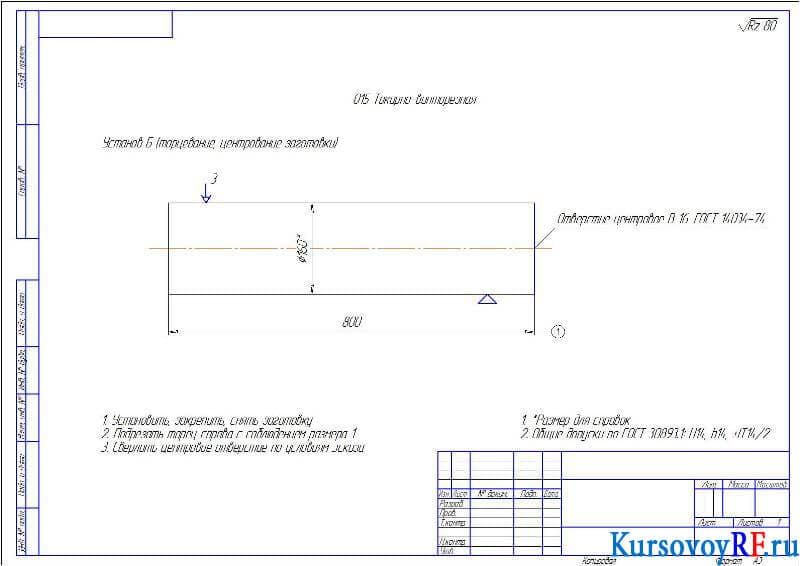

3. Чертеж Токарно-винторезная установка Б (формат А3)

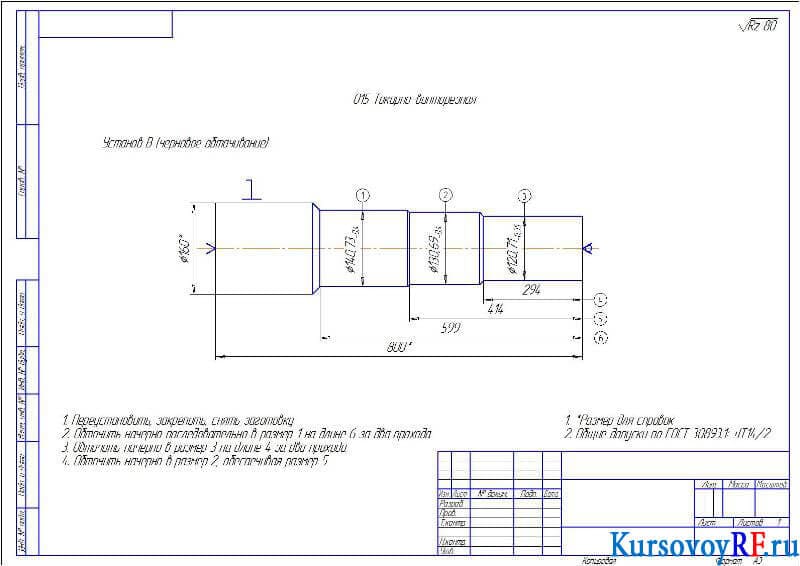

4. Чертеж Токарно-винторезная установка В (формат А3)

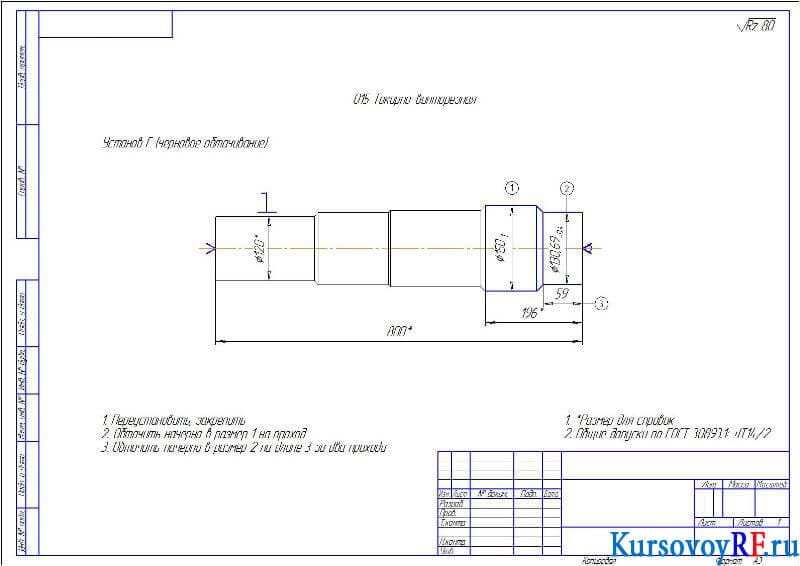

5. Чертеж Токарно-винторезная установка Г черн. (формат А3)

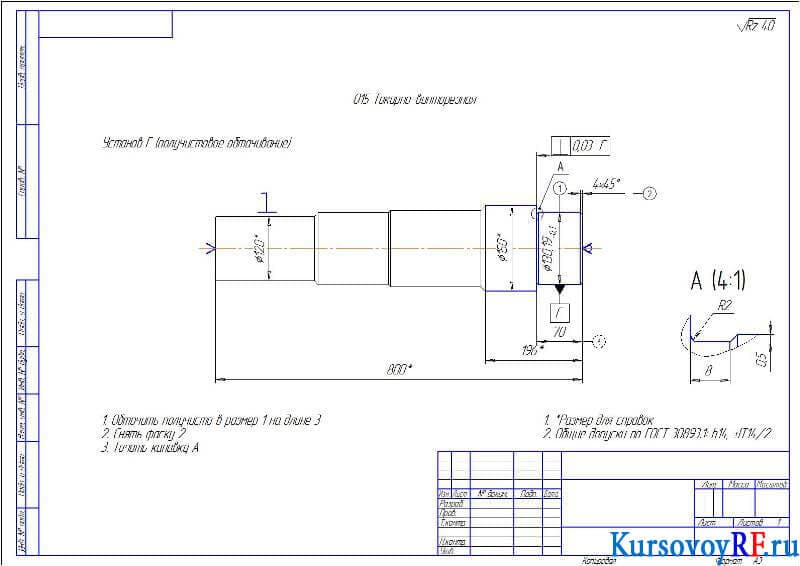

6. Чертеж Токарно-винторезная установка Г получист. (формат А3)

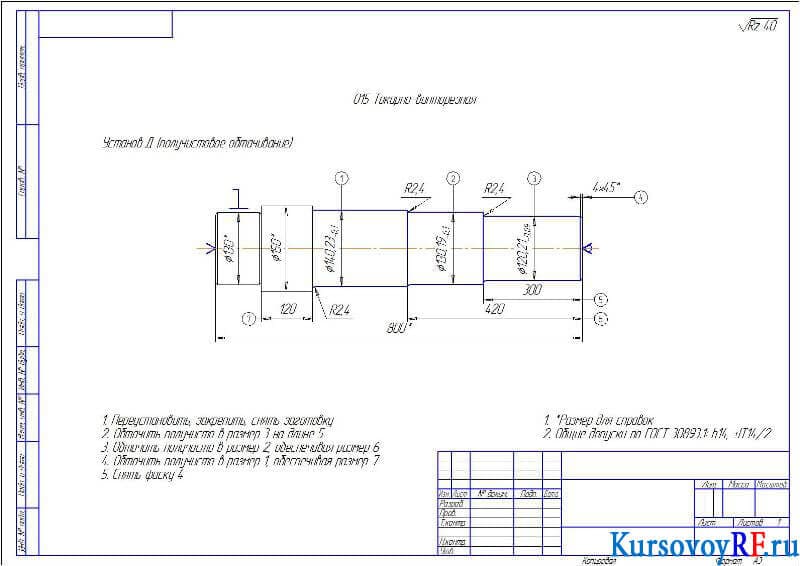

7. Чертеж Токарно-винторезная установка Д (формат А3)

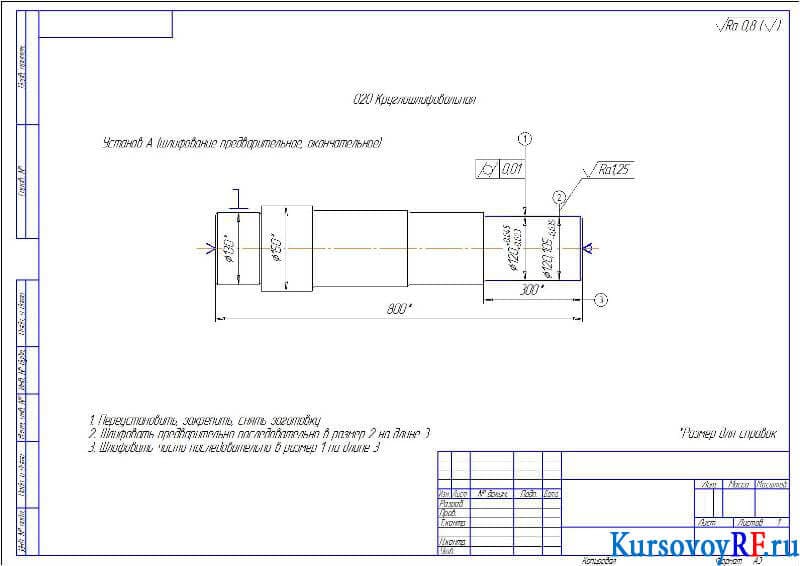

8. Чертеж Круглошлифовальная установка А (формат А3)

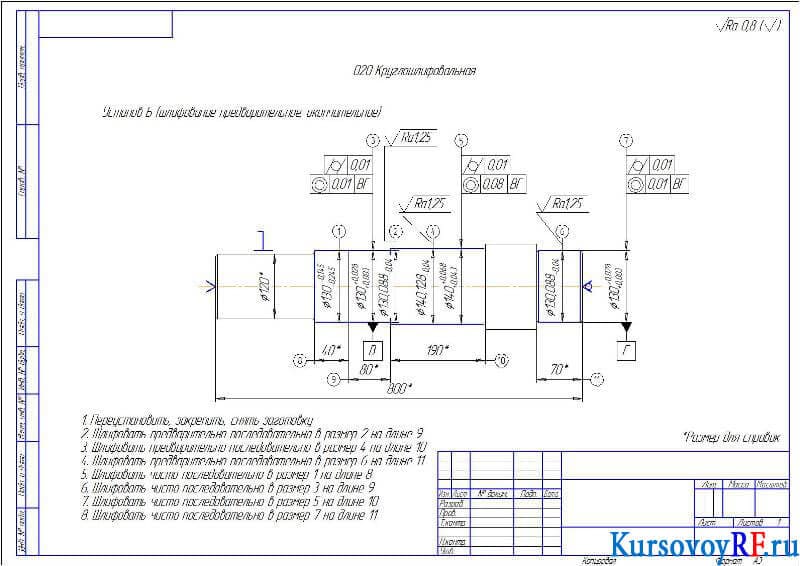

9. Чертеж Круглошлифовальная установка Б (формат А3)

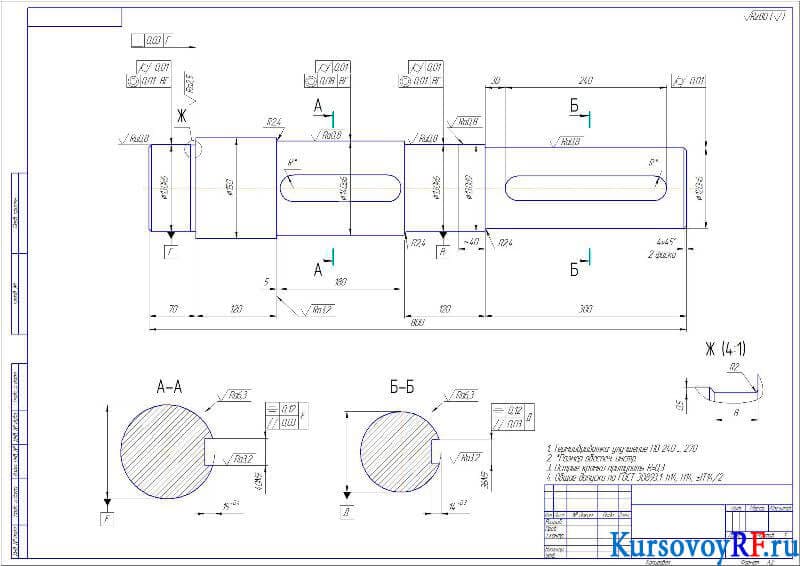

10. Чертеж Вал (формат А2)
