Анализ базового технологического маршрута создания детали «Корпус задний»

Пояснительная записка (в программе Word) 34с., 4 табл., 11 рис., 11 источников
Чертежи (в программе Компас) 8 листов плакатов и чертежей, спецификации 2 листа
ВУЗ УГАТУ

В данном курсовом проекте был проведен анализ конструкции детали, составлен эскиз детали – представителя. Осуществлен выбор заготовки, даны сведения о технологическом процессе изготовления детали. Найдены технические характеристики выбранного станка. Подобран режущий инструмент для операции точение, сверление и фрезерование. Определен материал режущей пластины, выполнен расчет режимов резания и расчет на прочность винта крепления. Составлена схема действия сил, вычислены размеры державки резца, конструкции и геометрические размеры режущей части сверла. Осуществлен выбор конструкции и геометрических размеров фрезы. Подобран вспомогательный инструмент для режущего инструмента. Сделаны основные выводы по курсовой работе.

Чертежи

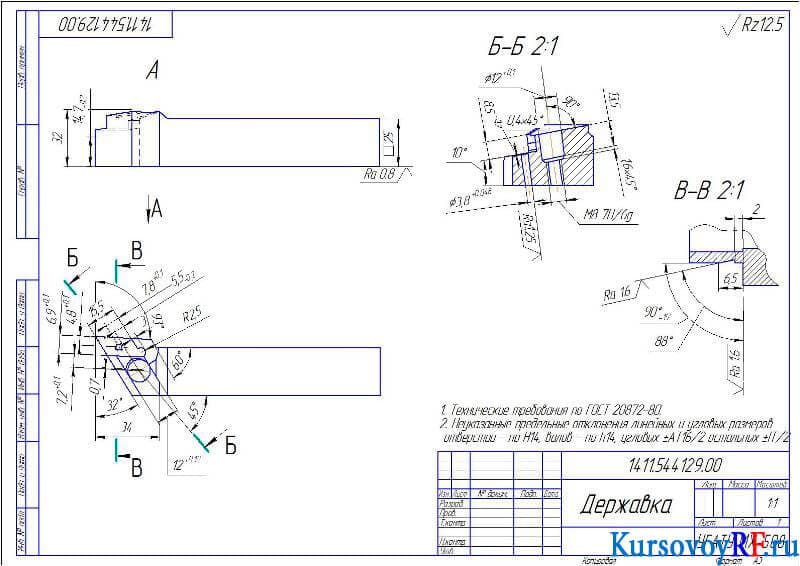

1. Чертеж Державка (формат А3)

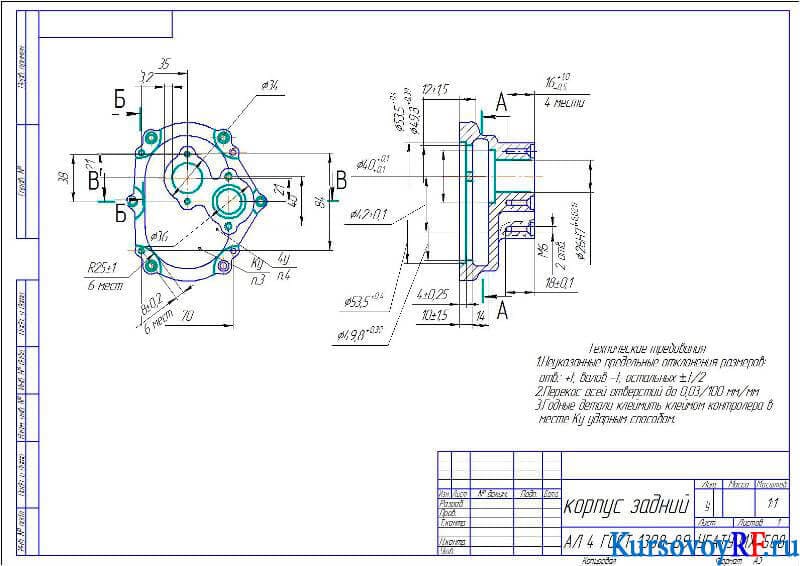

2. Чертеж Корпус задний (формат А3)

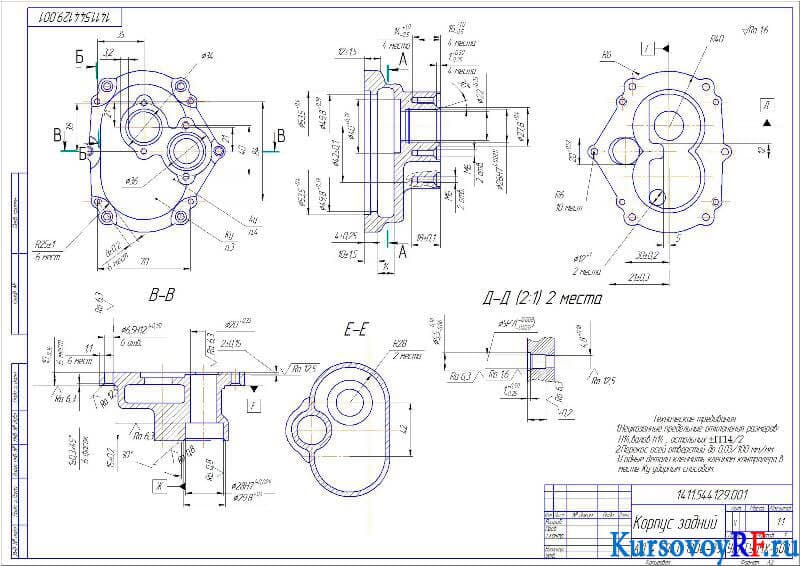

3. Чертеж Корпус задний (2) (формат А2)

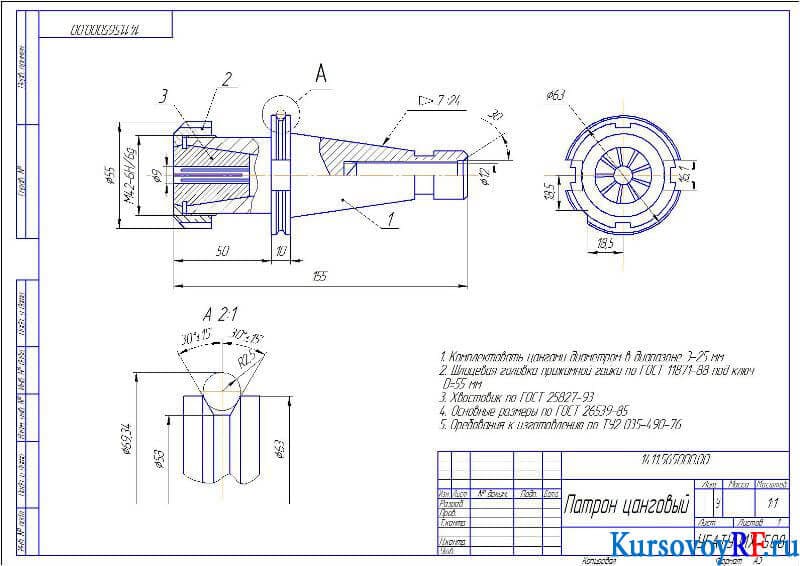

4. Чертеж Патрон цанговый (формат А3)

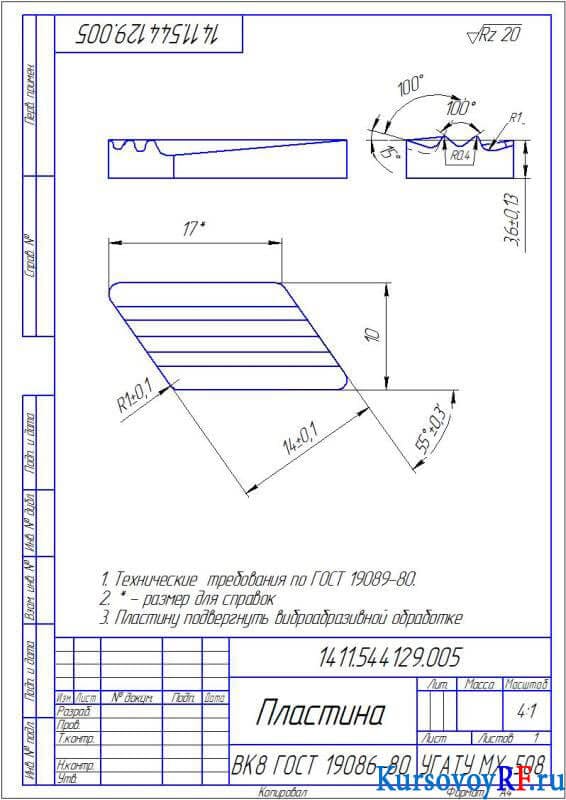

5. Чертеж Деталь Пластина (формат А4)

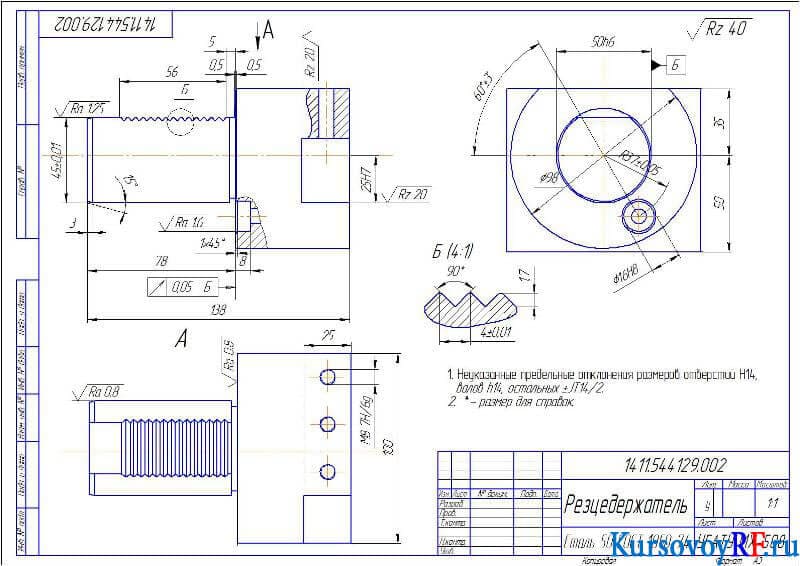

6. Чертеж Деталь Резцедержатель (формат А3)

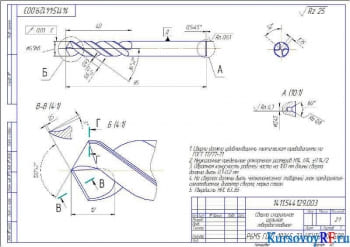

7. Чертеж Сверло спиральное цельное твердосплавное (формат А3)

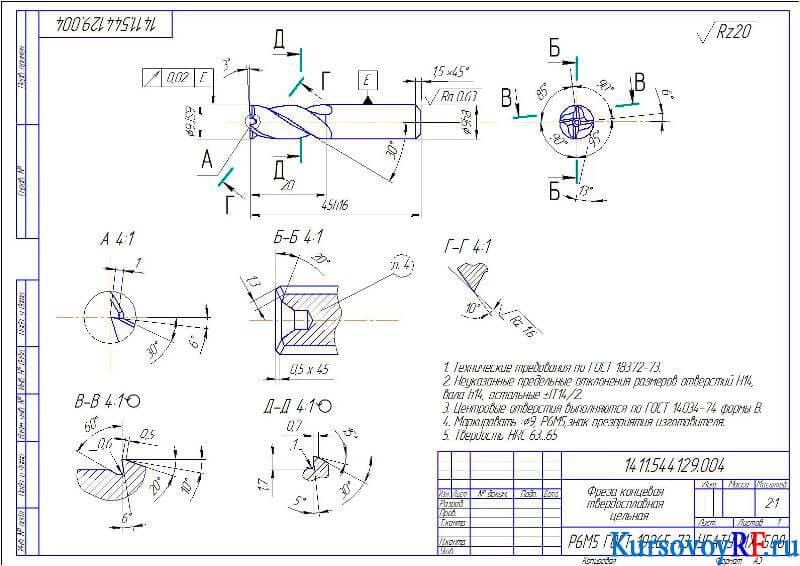

8. Чертеж Фреза концевая твердосплавная цельная (формат А3)
