Проект технологического процесса создания детали - Вал

Пояснительная записка (в программе Word) 28 с., 8 табл., 2 рис., 2 источника
Чертежи (в программе Компас) 10 листов плакатов и чертежей
ВУЗ МИИТ

В представленном курсовом проекте были проанализированы технологические требования создания детали, составлена схема вала. Осуществлен выбор метода финишной обработки конструктивных элементов детали и способа установки заготовки. Определены размеры заготовки, тип и типоразмер центровых отверстий. Разработан укрупненный маршрут изготовления детали, составлены основные операции по формированию контура детали. Представлен план шлифовальной и токарной обработок детали, выполнен расчет предельно-допустимых глубин резания при черновом обтачивании. Подобраны и вычислены режимы резания, определены затраты времени на шлифовальную и токарную обработку. Дополнительные материалы: Текстовый документ, Таблица в Word 2 стр.

Чертежи

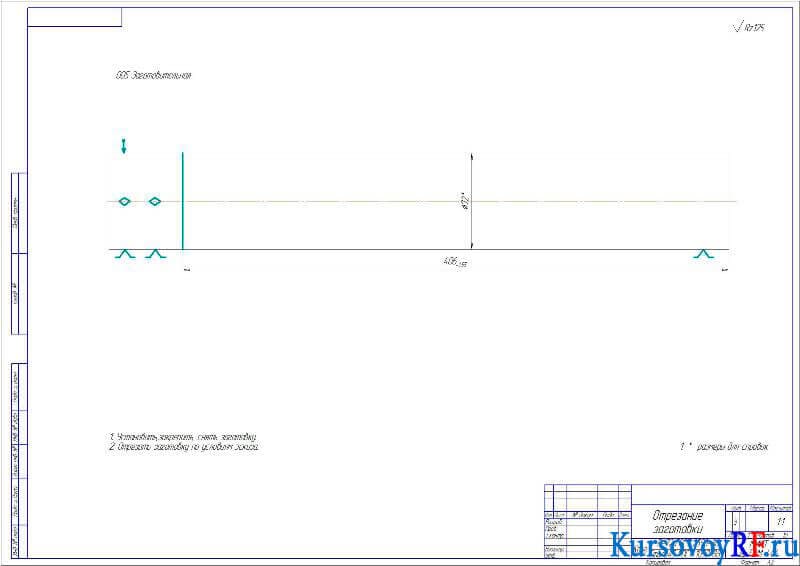

1. Чертеж Деталь Отрезание заготовки (формат А2)

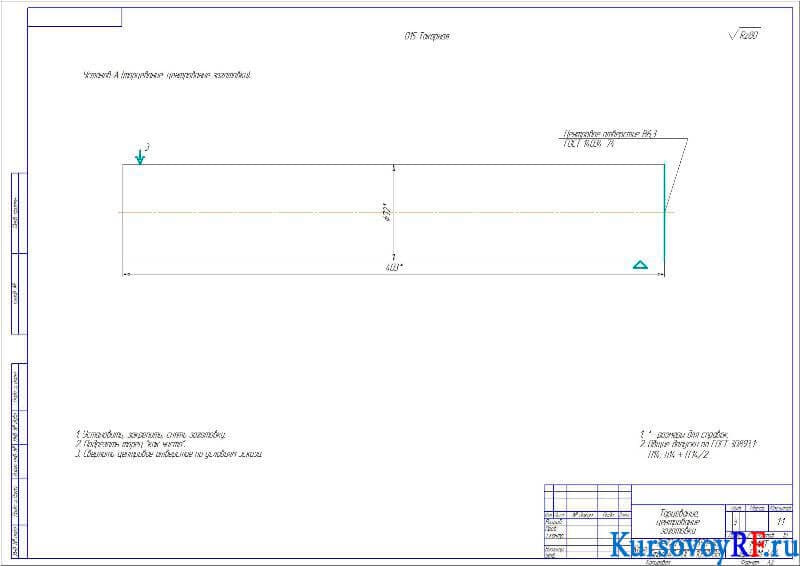

2. Чертеж Деталь Торцевание, центрование заготовки (формат А2)

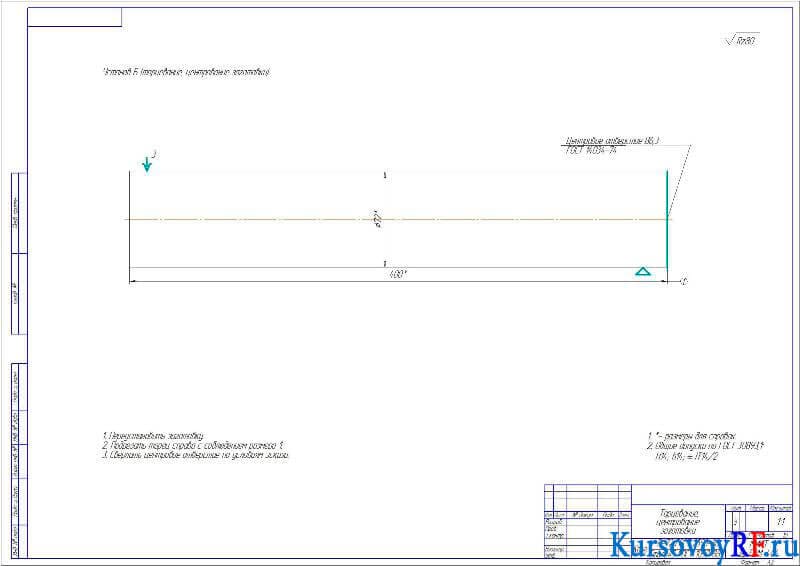

3. Чертеж Деталь Торцевание, центрование заготовки (2) (формат А2)

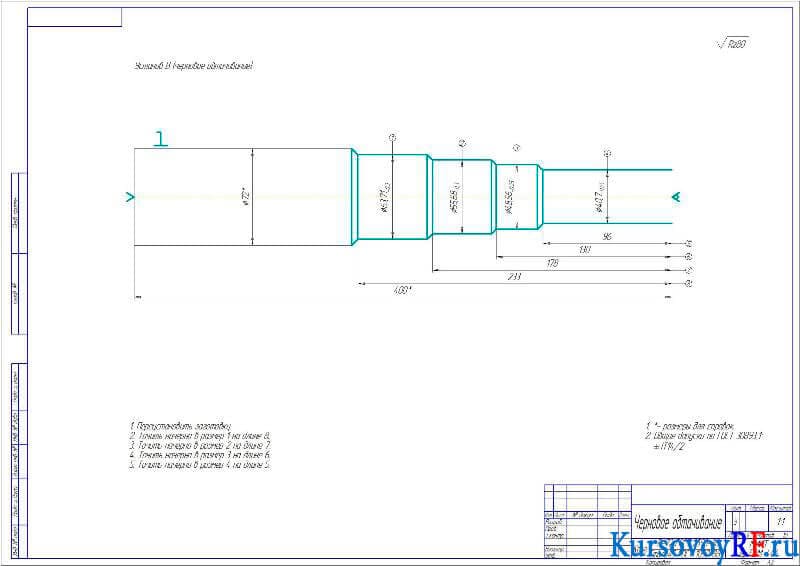

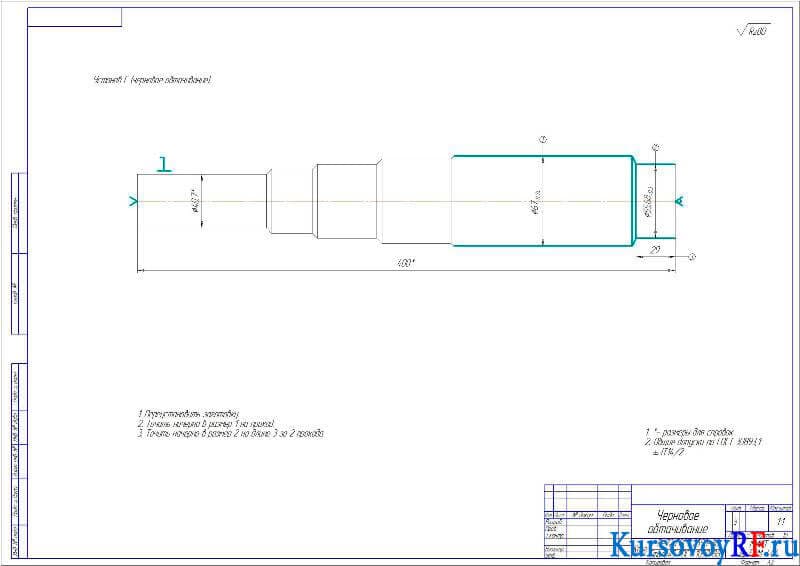

4. Чертеж Деталь Черновое обтачивание (формат А2)

5. Чертеж Деталь Черновое обтачивание (2) (формат А2)

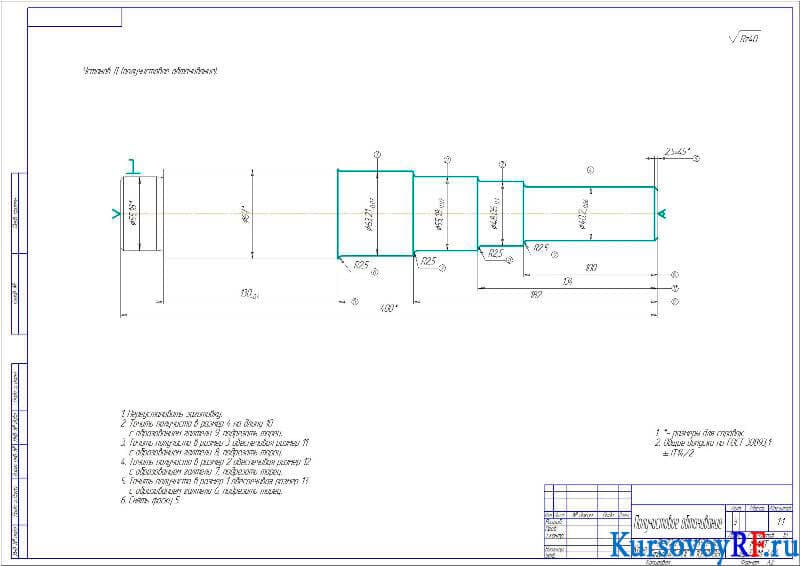

6. Чертеж Деталь Получистовое обтачивание (формат А2)

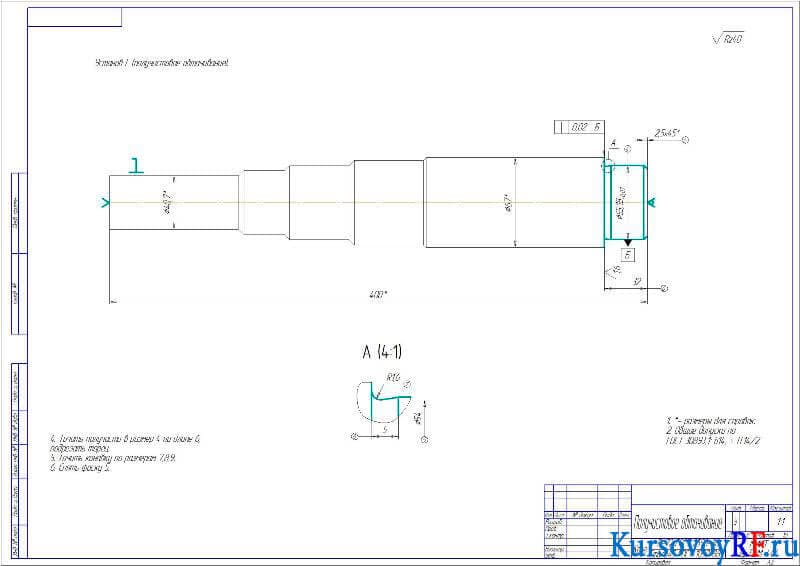

7. Чертеж Деталь Получистовое обтачивание (2) (формат А2)

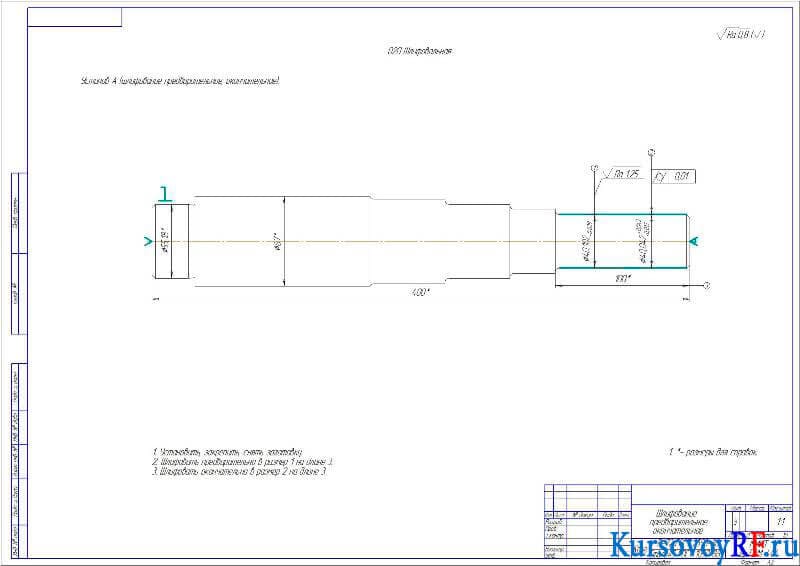

8. Чертеж Деталь Шлифование предварительное, окончательное (формат А2)

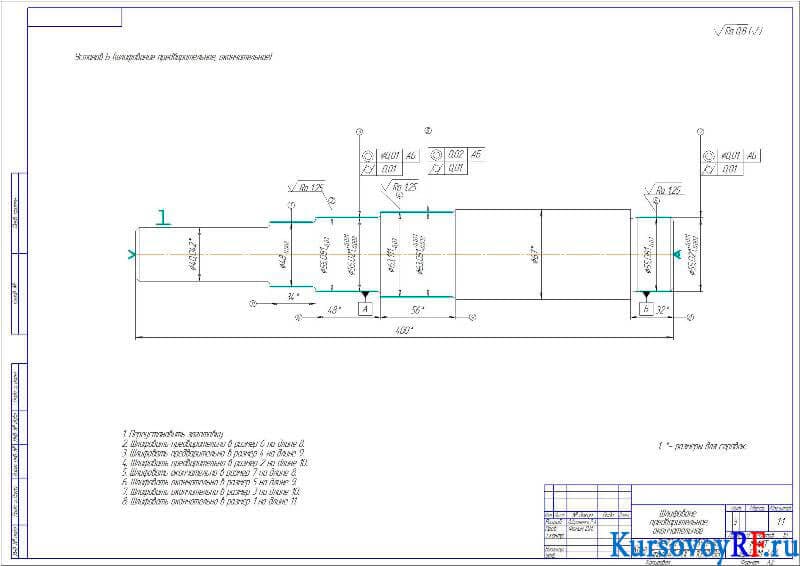

9. Чертеж Деталь Шлифование предварительное, окончательное (2) (формат А2)

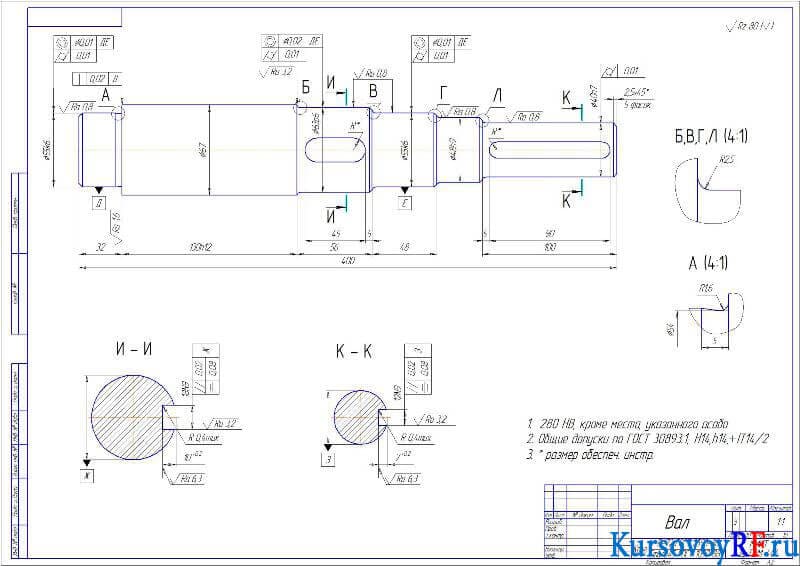

10. Чертеж Деталь Вал (формат А2)
