Разработка процесса технологического механической обработки детали фланца

Пояснительная записка (в программе Word) 25 с., 1 табл., 5 источников, 20 приложений
Чертежи (в программе Компас и Автокад) 4 листа плакатов и чертежей

Проект по дисциплине «Технология машиностроения»

В курсовом проекте разработан процесс технологический механической обработки детали фланец. Представлено описание назначение детали. Описана характеристика заданного типа производства и метод получения заготовки. Произведен выбор вида заготовки и обоснование выбора технологического оснащения. Выполнен расчет промежуточных и минимальных припусков, расчет промежуточных минимальных диаметров по переходам и расчет режимов резанья. Проведен анализ технологического нормирования. В приложении курсовой работы представлен комплект технологической документации. Дополнительные материалы:
1. Графическая часть операции 010 на 1 листе в word
2. Графическая часть операции 015 на 1 листе в word
3. Технические данные операции 015 3 на 1 листе в word

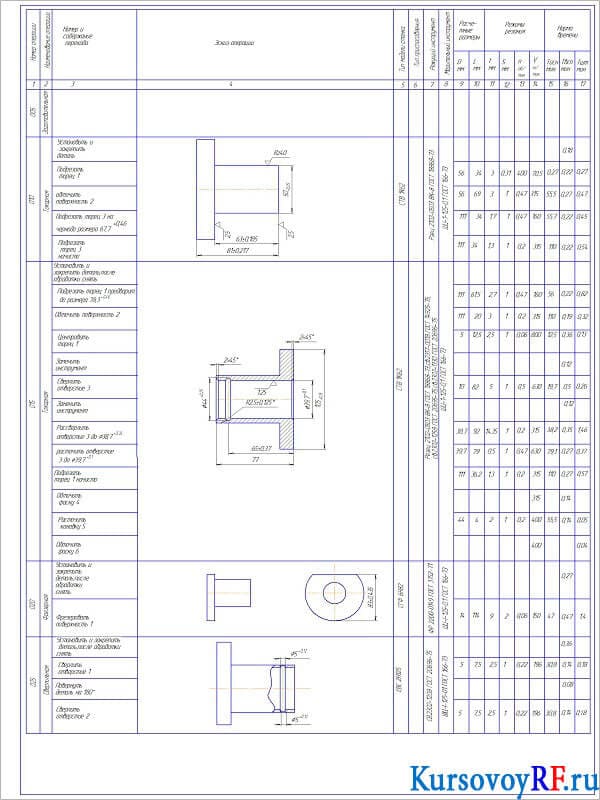

4. Графическая часть операции 020 на 1 листе в word
5. Графическая часть операции 025 на 1 листе в word
6. Графическая часть операции 030 на 1 листе в word
7. Графическая часть операции 030 2 на 1 листе в word
8. Графическая часть операции 035 на 1 листе в word
9. Титульный лист комплекта технологической документации для механической обработки детали на 1 листе в word
10. Технологическая документация операции 020 на 2 листах в word
11. Технологическая документация операции 025 на 1 листе в word
12. Технологическая документация операции 030 2 на 1 листе в word
13. Технологическая документация операции 030 на 1 листе в word
14. Технологическая документация операции 035 на 1 листе в word
15. Технологическая документация операции МК 1 на 1 листе в word
16. Технологическая документация операции МК 2 на 1 листе в word
17. Технологическая документация операции ОК-010 1 на 1 листе в word
18. Технологическая документация операции ОК-010 2 на 1 листе в word
19. Технологическая документация операции ОК-015 на 1 листе в word
20. Технологическая документация операции ОК-015 2 на 1 листе в word

Чертежи

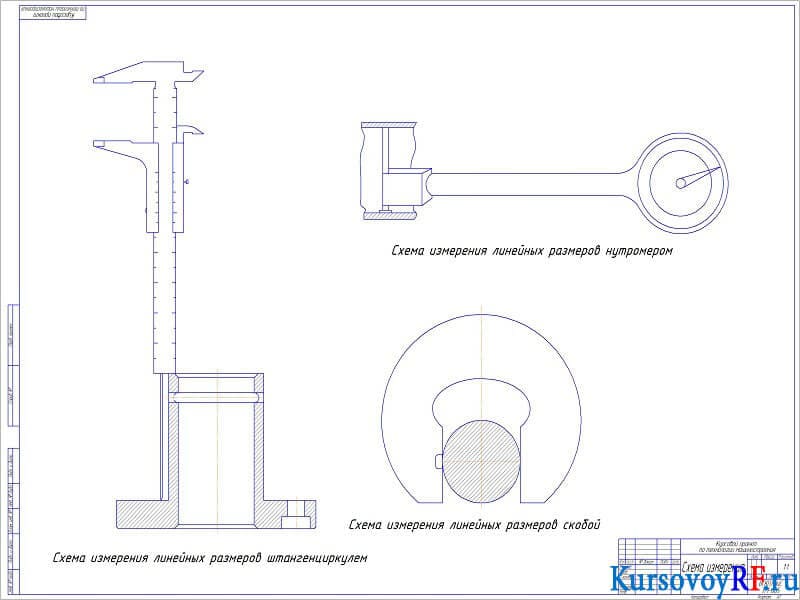

1. Чертеж схемы измерения (формат А1)

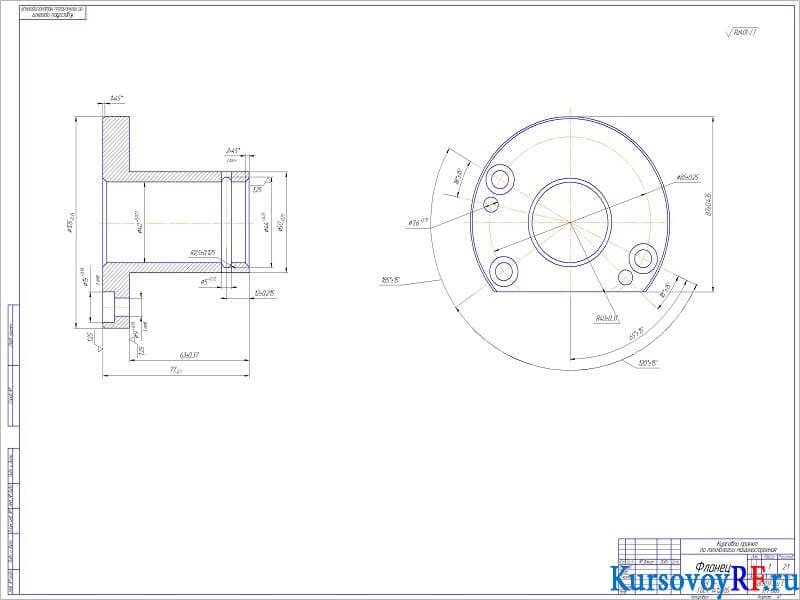

2. Чертеж детали фланца (формат А1)

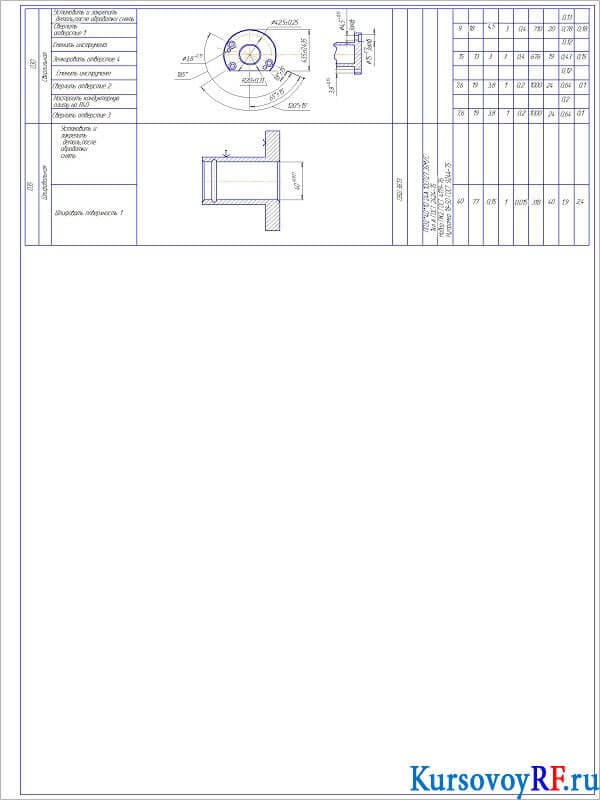

3. Чертеж графической и технологической операции 030, 035 (формат А4)

4. Чертеж графической и технологической операции 005, 010, 015, 020, 025 (формат А4)
