Синтез и анализ механизмов технической сложной системы: курсовая работа по ТММ

Пояснительная записка (в программе Word) 90 с., 23 табл., 13 рис., 7 источников, 3 приложения
Чертежи (в программе Компас и Автокад) 3 листа плакатов и чертежей
ВУЗ СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ

Проект по дисциплине «Теория механизмов и машин»

В курсовой работе проведен синтез и анализ механизмов технической сложной системы. Выполнен анализ структурный сложного плоского рычажного механизма, вычерчена структурная схема механизма и выбрана структурная формула соответствующей заданной структурной схеме механизма. Произведен метрический синтез кинематической схемы плоского сложного механизма рычажного по заданным критериям. Рассмотрен и проанализирован анализ кинематический плоского сложного рычажного механизма, определены характерные точки, составлены векторные уравнения, выбран масштабный коэффициент. Проанализирован силовой анализ плоского сложного рычажного механизма и динамической анализ, выполнен синтез расчетной модели, динамической модели, повернутого плана скоростей. Рассмотрен анализ и синтез простого плоского зубчатого механизма и сложного, а также анализ кулачкового механизма.

Чертежи

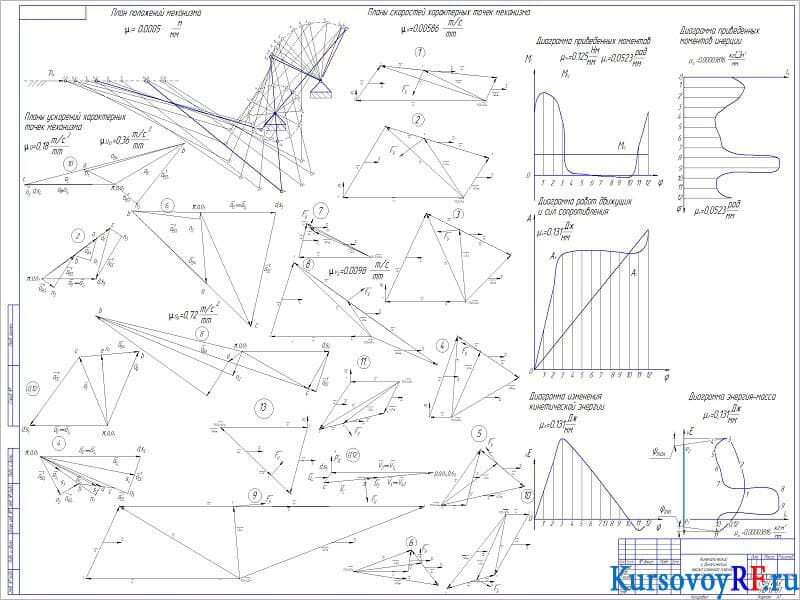

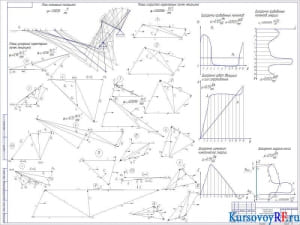

1. Чертеж кинематический и динамический анализ сложного плоского рычажного механизма (формат А1)

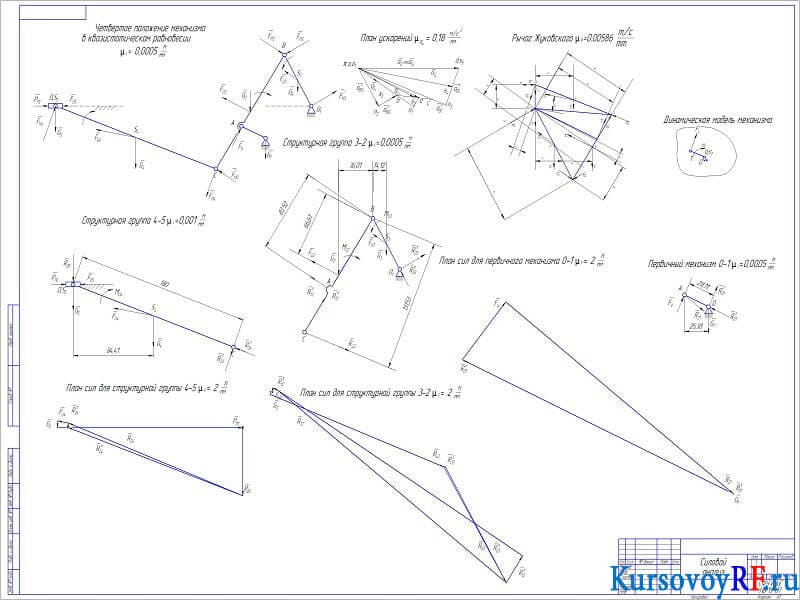

2. Чертеж силового анализа (формат А1)

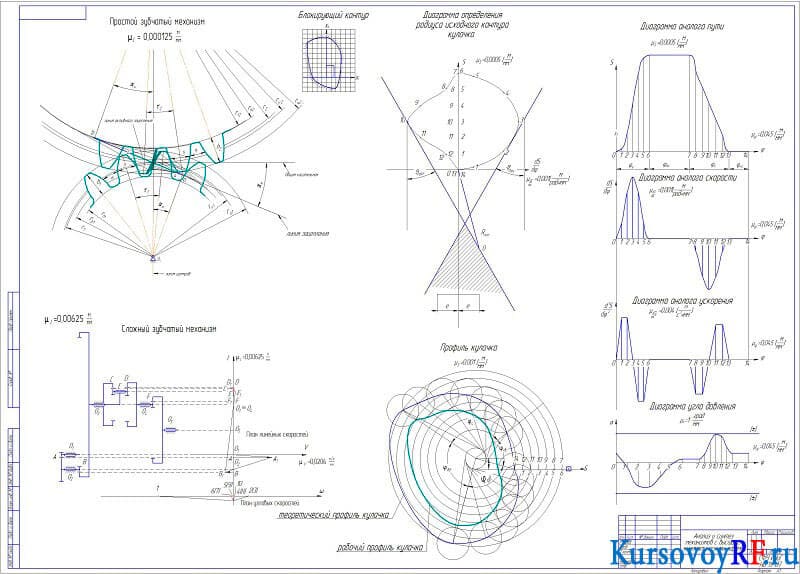

3. Чертеж анализа и синтеза механизмов с высшими кинематическими парами (формат А1)
